Việc tạo ký hiệu phi trong CAD là chủ đề được nhiều người tìm kiếm, đặc biệt là những ai sử dụng phần mềm AutoCAD để thiết kế bản vẽ kỹ thuật. Ký hiệu này giúp thể hiện rõ ràng kích thước đường kính và làm tăng tính chuyên nghiệp cho bản vẽ. Hãy cùng Mytour khám phá ba cách tạo ký hiệu phi trong AutoCAD đơn giản qua bài viết dưới đây nhé.
Ký hiệu phi trong CAD là gì?
Ký hiệu phi trong CAD là một biểu tượng phổ biến dùng để chỉ đường kính của các đường tròn trong bản vẽ kỹ thuật, giúp người nhìn dễ dàng nhận biết kích thước của các chi tiết. Ký hiệu này không chỉ được áp dụng cho các đường tròn lớn mà còn dùng cho các hình dạng nhỏ hơn như lỗ khoan, cung tròn hay đường elip.

Ký hiệu phi được biểu thị bằng (Ø) và thường đi kèm với một giá trị số cụ thể. Ví dụ, khi bạn nhìn thấy ký hiệu Ø25 trên bản vẽ, điều này có nghĩa là đường kính của hình tròn hoặc đối tượng liên quan là 25mm.
Cách tạo ký hiệu phi trong CAD cực kỳ đơn giản
Ký hiệu phi (Ø) là phần không thể thiếu trong các bản vẽ kỹ thuật chuyên nghiệp, nhất là khi cần thể hiện đường kính của các đối tượng hình học. Cùng Mytour tìm hiểu ba cách tạo ký hiệu phi trong CAD qua phần hướng dẫn sau đây.

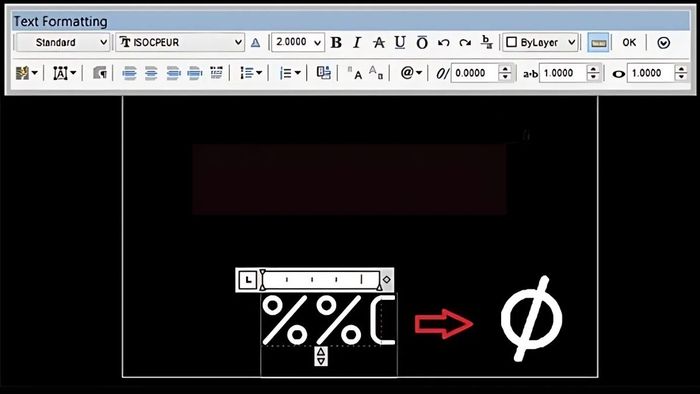

Sử dụng tổ hợp phím %%C
Một trong những cách dễ dàng để tạo ký hiệu phi trong CAD mà Mytour muốn chia sẻ với bạn chính là sử dụng tổ hợp phím %%C. Đây được coi là phương pháp nhanh chóng nhất để chèn ký hiệu (Ø) biểu thị đường kính vào bản vẽ kỹ thuật trong phần mềm AutoCAD.

Khi bạn nhập %%C vào dòng lệnh hoặc trong văn bản, phần mềm sẽ tự động hiển thị ký hiệu phi. Chẳng hạn, khi gõ "%%C 50", ký hiệu phi sẽ xuất hiện kèm theo giá trị đường kính là 50mm, giúp bản vẽ của bạn trở nên rõ ràng và chuyên nghiệp hơn.
Laptop là công cụ tuyệt vời giúp bạn sử dụng phần mềm AutoCAD cũng như tìm hiểu cách tạo ký hiệu phi trong AutoCAD. Hãy tham khảo gian hàng dưới đây của Mytour để mua ngay laptop với nhiều ưu đãi đặc biệt.
Sử dụng ký hiệu phi trong CAD qua menu Symbol
Để biết cách tạo ký hiệu phi trong CAD qua SymBol, bạn hãy tham khảo và thực hiện theo các bước dưới đây:

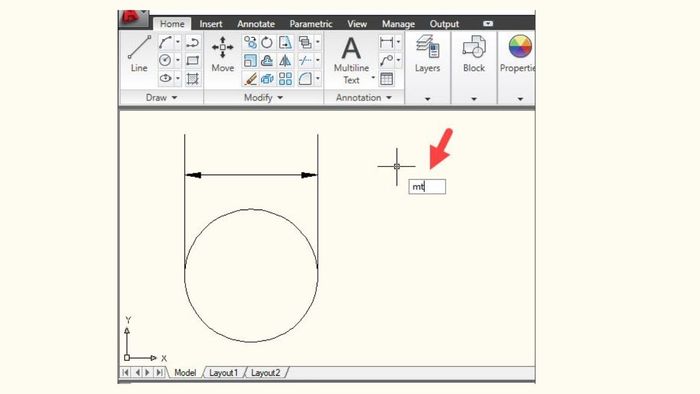

Bước 1: Trước tiên, bạn gõ câu lệnh “MT” và nhấn phím “Enter” để bắt đầu nhập chữ vào file.

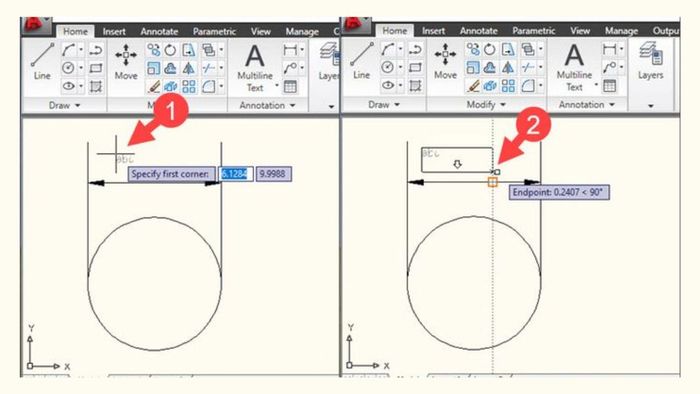

Bước 2: Tiếp theo, bạn nhấn chuột trái vào vị trí muốn tạo ký hiệu phi trong CAD, sau đó kéo chuột để tạo ô có kích thước phù hợp cho việc ghi thông số.

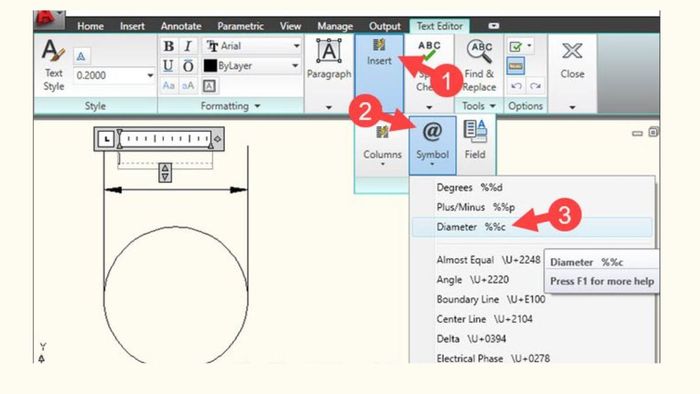

Bước 3: Tiếp theo, bạn vào menu “Insert” và chọn mục “SymBol”, sau đó chọn “Diameter” để chèn ký hiệu (Ø) vào ô mà bạn đã tạo trước đó.

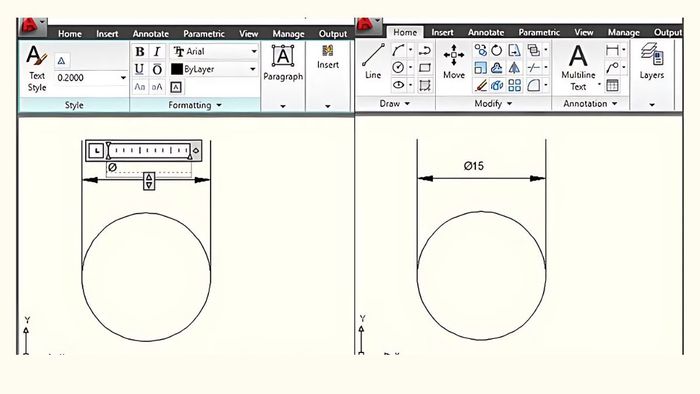

Bước 4: Sau cùng, bạn nhập giá trị đường kính và nhấn chuột ra ngoài vùng trắng để hệ thống tự động hiển thị kết quả.

Sử dụng ký hiệu phi qua bảng Character Map
Để tạo ký hiệu phi trong CAD bằng cách sử dụng bảng Character Map, bạn có thể tham khảo và thực hiện theo các bước dưới đây:

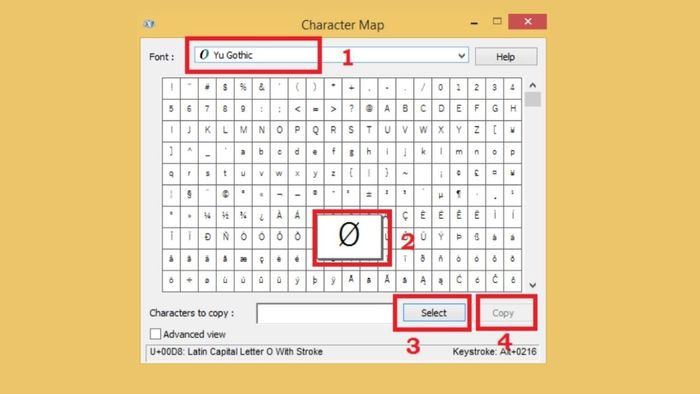

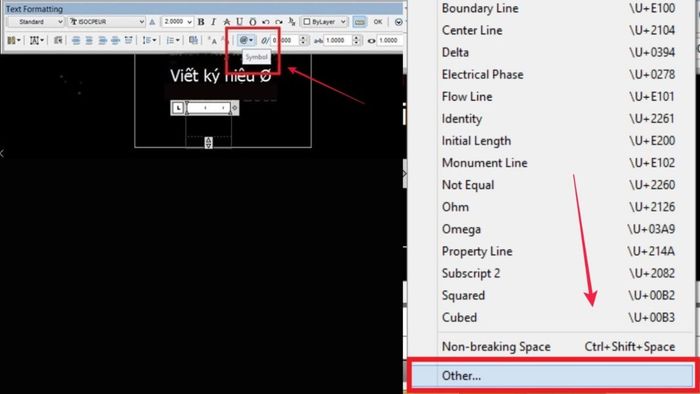

Bước 1: Trước hết, bạn tìm menu “SymBol” và chọn mục “Other” để mở bảng “Character Map”.

Bước 2: Tại phần “Font”, bạn chọn “Yu Gothic”. Khi tìm thấy ký hiệu Ø, bạn nhấn vào nó, chọn “Select” và sau đó nhấn “Copy”.

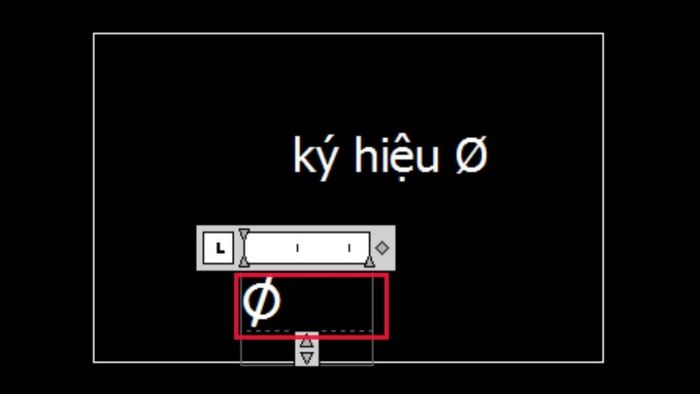

Bước 3: Cuối cùng, bạn click chuột vào vị trí muốn chèn ký tự và nhấn tổ hợp phím Ctrl + V để tạo ký hiệu phi trong AutoCAD thành công.

Như vậy, trong bài viết trên, Mytour đã hướng dẫn bạn những cách thức đơn giản và dễ hiểu để tạo ký hiệu phi trong CAD. Hãy chọn một trong ba phương pháp trên và làm theo các bước để nhanh chóng thêm ký hiệu phi vào AutoCAD nhé.
