Truy bắt điểm (Object Snap) trong AutoCAD là công cụ mạnh mẽ hỗ trợ người dùng tạo và vẽ đường thẳng một cách nhanh chóng, dựa vào những điểm nối, tâm... Hãy cùng khám phá cách kích hoạt và tận dụng chế độ này!
1. Cách bật chế độ bắt điểm
- Sử dụng phím F3
Kích hoạt Chế độ Bắt điểm Nhanh Chóng với Phím tắt F3
- Thao tác trên thanh công cụ dưới cùng
Bật chế độ truy bắt điểm bằng cách click chuột phải vào biểu tượng Object Snap (1) => Enabled (2).
- Chạy lệnh OSNAP
Bắt đầu bằng việc gọi lệnh osnap và nhấn Enter.
Sau đó, đánh dấu chọn mục Bật Object Snap (1) và Bật Object Snap Tracking (2)
2. Loại bắt điểm trong AutoCAD
Sau khi kích hoạt chế độ Object Snap (phím tắt F3) và Object Snap Tracking (phím tắt F11), bạn có thể sử dụng chế độ bắt điểm. Hơn nữa, bạn có thể tùy chọn loại bắt điểm phù hợp với đối tượng trong menu nâng cao. Để mở menu này, hãy giữ phím Shift + click chuột phải vào màn hình làm việc.
Dưới đây là một minh họa về các tính năng truy bắt điểm:
2.1. Điểm dẫn tạm thời
Điểm dẫn tạm thời là tính năng bắt điểm tạm thời giúp bạn xác định điểm mà không cần xác định chính xác. Bạn có thể ước lượng rằng điểm đó sẽ đi qua một đường thẳng.
2.2. Từ
From sẽ bắt điểm từ điểm bạn đã tạo và xác định từ trước, tính từ điểm đầu (base point) đến điểm cuối (endpoint).
2.3. Giữa Hai Điểm
Giữa Hai Điểm sẽ thực hiện tính toán và bắt điểm giữa hai đường tròn hoặc hai đường thẳng.
2.4. Bộ Lọc Điểm
Bộ Lọc Điểm sẽ bắt điểm tham chiếu theo trục x, y hoặc cả trục xy và trục z (chế độ 3D).
2.5. Điểm Cuối
Điểm Cuối sẽ bắt điểm cuối, điểm mút (Endpoint) của các đường thẳng và hình vẽ.
2.6. Điểm Giữa
Điểm Giữa sẽ bắt điểm ở giữa của hình đa giác, đường thẳng.
2.7. Giao Điểm
Giao Điểm sẽ bắt các điểm giao nhau giữa các đường thẳng hoặc các hình vẽ.
2.8. Giao Nhau Rõ Ràng
Giao Nhau Rõ Ràng sẽ bắt điểm ở vị trí giao nhau hiển rõ của đoạn thẳng.
2.9. Kéo Dài
Kéo Dài sẽ giúp bạn tìm bắt điểm kéo dài của đoạn thẳng, giúp điều chỉnh chiều dài dễ dàng hơn.
2.10. Trung Tâm
Trung Tâm giúp bạn dễ dàng xác định tâm điểm của hình tròn, hình elip hoặc hình cong.
2.11. Cụm Điểm Chia
Cụm Điểm Chia sẽ nhanh chóng bắt các điểm trên cung, hình tròn, hình elip hay đường cong mà không cần phải nối về tâm.
2.12. Tiếp Tuyến
Cạnh sẽ giúp bạn xác định tiếp tuyến (điểm gặp giữa đường thẳng và đường tròn) để thuận tiện trong việc truy bắt điểm.
2.13. Vuông Góc

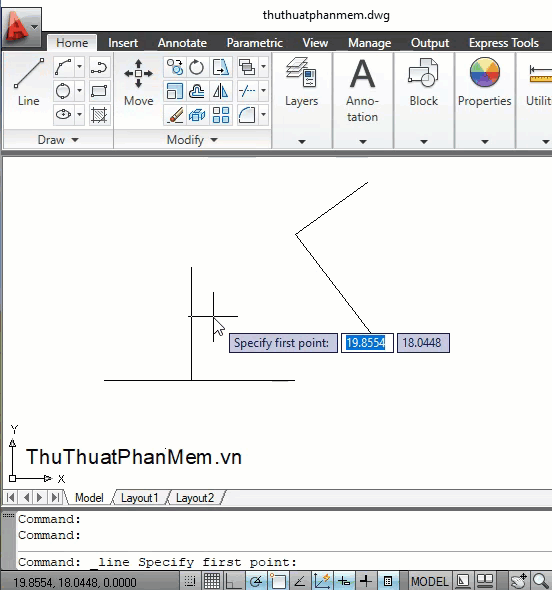

Vuông Góc sẽ hỗ trợ bạn bắt điểm đường vuông góc với điểm bạn đã chọn.
2.14. Song Song
Song Song sẽ giúp bạn bắt điểm trên các đường song song với đoạn thẳng bạn đã tạo sẵn.
2.15. Điểm Nút
Điểm Nút sẽ hỗ trợ bạn bắt điểm đơn (Point) và tạo kết nối giữa các điểm này với đường thẳng.
2.16. Chèn
Chèn sẽ tự động bắt điểm trên khối (block) hoặc văn bản (mText) bắt đầu từ điểm giống văn bản đã chọn.
2.17. Gần Nhất
Gần Nhất sẽ đồng lòng với bạn, tự tin bắt điểm gần nhất và nhấn mạnh bằng màu đỏ mỗi khi bạn di chuột qua.
2.18. Không
Mục Tắt sẽ loại bỏ mọi chế độ truy bắt điểm hiện tại.
Chế độ truy bắt điểm, mặc dù hấp dẫn, nhưng có thể phức tạp nếu bạn mới bắt đầu. Qua hướng dẫn trên, bạn sẽ cảm nhận truy bắt điểm không khó khăn mà thậm chí là dễ dàng. Chúc các bạn thành công!
