Bí quyết xây dựng PC: Cách lắp đặt quạt tản nhiệt cho thùng máy

Trong loạt bài Cẩm nang xây dựng PC trước đó, Mytour đã chia sẻ với các bạn về những nguyên tắc cơ bản khi sử dụng quạt tản nhiệt trong thùng máy PC. Nếu bạn muốn hiểu rõ hơn về cách lắp đặt chi tiết và các điều cần chú ý, bài viết này sẽ hỗ trợ bạn đầy đủ thông tin.

Vị trí lắp đặt quạt trên thùng máy?

Trước khi quyết định mua quạt cho thùng máy, hãy xác định số vị trí có sẵn để lắp đặt, loại quạt hỗ trợ, và quyết định giữa áp suất âm hay áp suất dương. Mytour đã giải thích chi tiết về vấn đề áp suất trong bài trước, bạn có thể tham khảo thêm bằng cách nhấn vào đường link dưới đây.

• Xem thêm: Cách sử dụng quạt tản nhiệt đúng cách?

Để xác định số lượng và kích thước quạt phù hợp cho thùng máy, cách đơn giản nhất là kiểm tra sách hướng dẫn hoặc tìm trên mạng. Ngay cả khi bạn không có sách, việc tìm kiếm trên Google với từ khóa 'user manual' và tên model thùng máy sẽ giúp bạn nhanh chóng tìm được thông tin cần thiết.

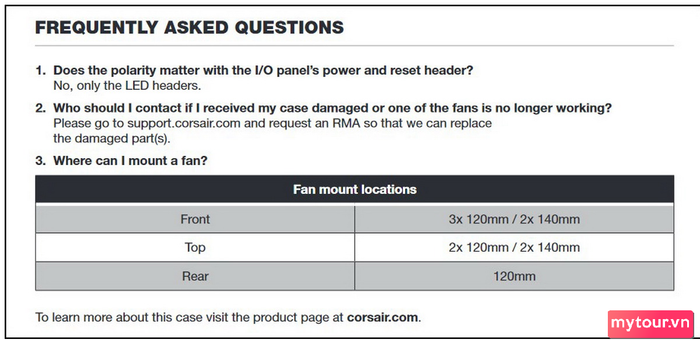

Ví dụ, trên hình dưới đây, Corsair 4000D có 1 vị trí lắp quạt 120mm ở mặt sau, 3 quạt 120mm hoặc 2 quạt 140mm ở mặt trước, và 2 quạt 120mm hoặc 140mm ở mặt trên. Đây là kích thước phổ biến, bạn có thể dễ dàng mua chúng ở các cửa hàng linh kiện.

Sau khi đã chọn được quạt phù hợp, bạn chỉ cần lắp chúng vào thùng máy theo đúng hướng và vị trí để đạt hiệu suất tản nhiệt tốt nhất. Dưới đây là ba lựa chọn phổ biến khi lắp quạt, mỗi lựa chơi chơi xổ sốu đi kèm với ưu và nhược điểm.

• Áp suất dương: Hút nhiều không khí vào thùng hơn so với việc thổi khí ra ngoài. Ưu điểm là ít bụi bẩn, nhược điểm là tản nhiệt không hiệu quả.
• Áp suất âm: Hút ít không khí vào thùng hơn so với việc thổi khí ra ngoài. Ưu điểm là tản nhiệt tốt, nhược điểm là thùng máy có thể bị nhiễm bụi nhiều hơn.
• Áp suất cân bằng: Hút và thổi bằng nhau, cân bằng ưu nhược điểm của hai lựa chọn trên.

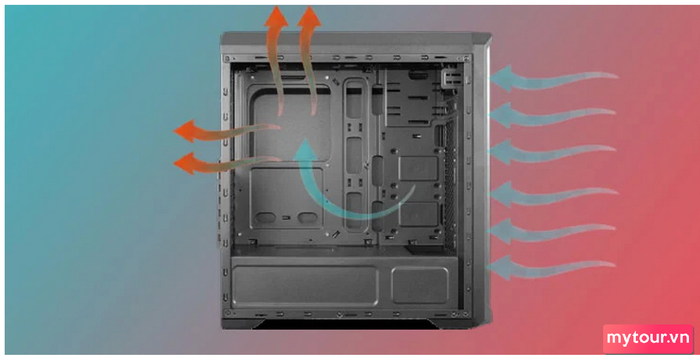

Quan trọng: Đặt quạt hút ở mặt dưới và mặt trước, quạt thổi ở mặt sau và mặt trên. Điều này tối ưu hóa luồng không khí, giúp tản nhiệt hiệu quả cho các linh kiện bên trong thùng máy.

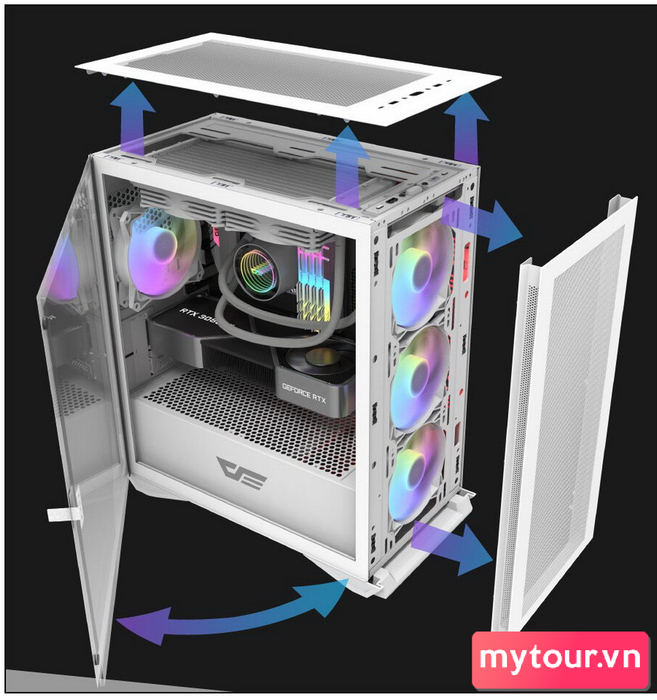

Để gắn quạt vào mặt trước thùng máy, thường chúng ta cần tháo bỏ panel mặt trước. Những panel này thường được kết nối vào khung thùng máy bằng các ngàm hoặc khớp không cần ốc vít, vì vậy việc tháo chúng rất dễ dàng. Chỉ cần nắm ở mặt dưới hoặc mặt trên và kéo chúng ra một cách vững vàng.

Lưu ý rằng một số panel có cổng I/O (USB, ...) kết nối với mainboard, nên khi tháo ra, hãy cẩn thận để không làm đứt dây cáp. Bắt ốc quạt vào vị trí đúng, sau đó lắp lại các panel này. Với quạt ở mặt lưng và mặt sau, quá trình lắp đặt đơn giản hơn nhiều. Chỉ cần mở nắp hông thùng máy và đặt quạt theo hướng thổi không khí ra ngoài, sau đó bắt ốc.

Khi lắp quạt, hãy chú ý xoay sao cho dây cáp điện của quạt có thể đạt tới mainboard. Nếu dây quạt ngắn và không thể đạt tới mainboard, bạn có thể mua thêm dây nối hoặc kết nối quạt vào bộ nguồn (PSU). Bạn cũng có thể cần mua lưới lọc bụi nếu vị trí lắp quạt không có sẵn.

• Xem thêm: Những sai lầm mà ngay cả 'pro' cũng thường gặp khi ráp máy

Kết nối quạt với nguồn điện

Sau khi lắp quạt vào thùng máy, bây giờ chúng ta cần kết nối chúng với nguồn điện để quạt có thể hoạt động. Có hai cách để làm điều này, và Mytour sẽ liệt kê chúng ngay sau đây.

Kết nối quạt với mainboard

Đây là cách hiệu quả để liên kết quạt tản nhiệt với máy tính, cho phép bạn điều chỉnh tốc độ quạt thông qua BIOS hoặc các phần mềm hỗ trợ. Điều này mang lại sự tự do để điều chỉnh tốc độ quạt, tăng hiệu suất tản nhiệt hoặc giảm tiếng ồn theo nhu cầu.

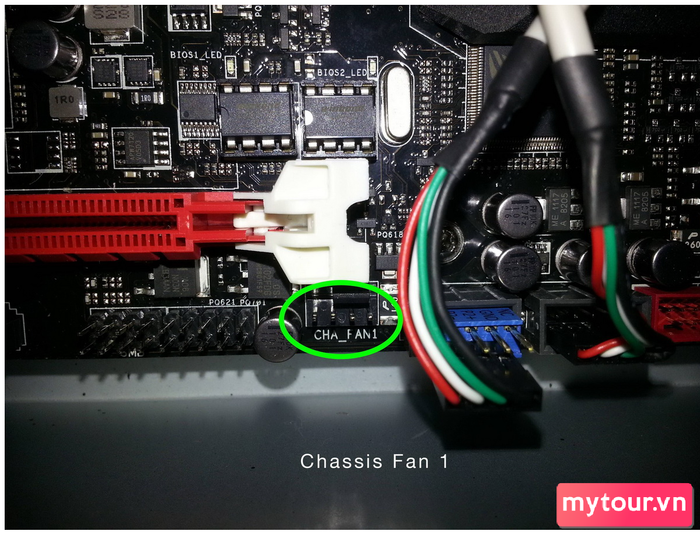

Để thực hiện phương pháp này, bạn cần một bo mạch chủ có khe cắm quạt - thông thường, một bo mạch chủ sẽ có ít nhất 2 khe cắm, trong khi những bo mạch chủ cao cấp có thể có hơn 4 khe. Các khe cắm này thường được đánh dấu là 'CHA_FAN' (quạt chassis) hoặc SYS_FAN (quạt hệ thống) và vị trí của chúng phụ thuộc vào thiết kế của nhà sản xuất.

Nếu bo mạch chủ của bạn không có đủ khe cắm cho quạt tản nhiệt, bạn có thể mua đầu chuyển Y-splitter để kết nối 2 quạt vào một khe cắm CHA_FAN / SYS_FAN. Lưu ý không sử dụng khe cắm có ghi chú 'CPU_FAN' vì nó dành cho quạt tản nhiệt của CPU, và tương tự, khe cắm 'PUMP_FAN' là cho các bộ tản nhiệt nước.

Kết nối quạt trực tiếp vào nguồn PSU

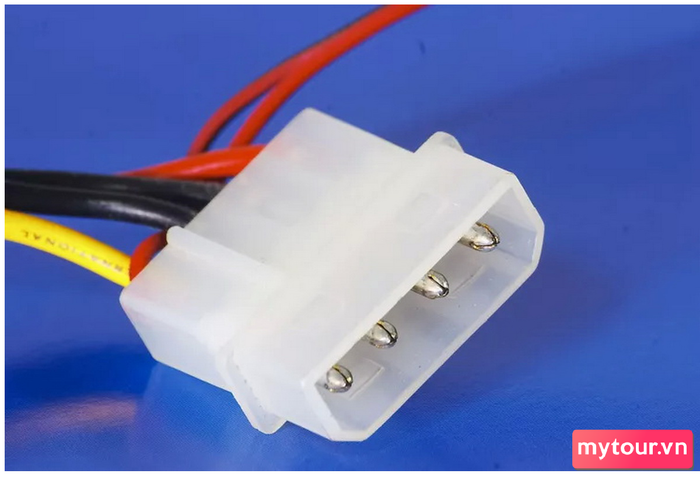

Nếu bo mạch chủ của bạn không có đủ khe cắm cho quạt tản nhiệt, bạn có thể gắn quạt trực tiếp vào nguồn điện thông qua đầu cắm 4 chân gọi là Molex connector. Không phải tất cả nguồn cung cấp đầu cắm này, nhưng hầu hết đều có, và bạn cũng có thể mua đầu chuyển 3 chân sang Molex nếu cần. Một số hãng sản xuất quạt tản nhiệt thậm chí có sẵn đầu chuyển này trong hộp sản phẩm. Nhược điểm của giải pháp này là bạn không thể điều khiển tốc độ quạt, chúng sẽ luôn chạy ở tốc độ tối đa, có thể tạo ra âm thanh lớn.

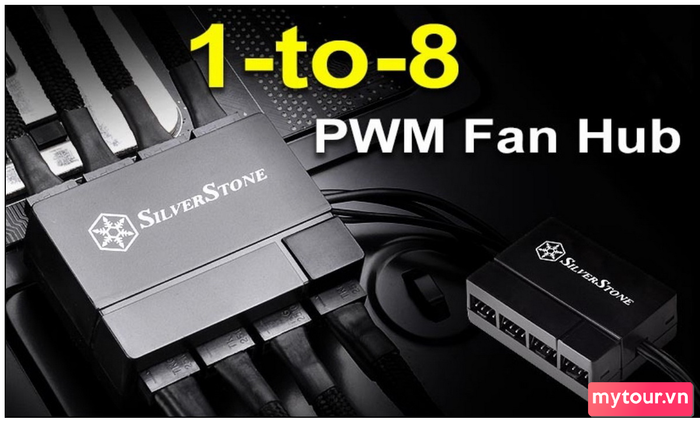

Đầu tư vào hub quạt tản nhiệt

Giải pháp này thường được áp dụng trên các hệ thống mạnh mẽ với lượng quạt đa dạng. Các hub được thiết kế để lắp đặt 4 quạt trở lên và dễ dàng kiểm soát tốc độ của chúng. Lựa chọn này rất thích hợp cho những người muốn nâng cao khả năng tản nhiệt mà không cần phải thay đổi mainboard.

Nhìn nhận cuối cùng

Đó là tất cả thông tin bạn cần biết về việc gắn quạt tản nhiệt vào thùng máy. Trong những bài viết sắp tới của loạt bài Cẩm nang build PC, Mytour sẽ đi sâu vào vấn đề nhiệt độ của PC, mời bạn đón đọc.
