Mình muốn chia sẻ cùng mọi người cách tự làm trạm phát điện di động với chi phí thấp từ pin laptop cũ. Anh em có thể xem lại ở đây
Mình hy vọng rằng qua việc chia sẻ về pin như thế này, anh em sẽ có thêm cơ hội tái sử dụng pin cũ để tiết kiệm chi phí và bảo vệ môi trường. Bởi hiện nay, chúng ta đang đối mặt với tình trạng thiếu hụt điểm tái chế pin cũ.
Để biết thêm về phân loại pin, cách lựa chọn và ghép pin một cách chuẩn xác nhất, anh em có thể tham khảo lại bài viết trước. Nếu có điểm nào mình chia sẻ chưa rõ ràng làm anh em khó hiểu, đừng ngần ngại để lại bình luận để mình có thể giải đáp chi tiết hơn nhé.
Khi đã có pin, BMS (Hệ thống Quản lý Pin) trở thành một thành phần cực kỳ quan trọng. Phiên bản đơn giản nhất của BMS giúp quản lý năng lượng và bảo vệ pin tránh quá trình sạc, xả không đúng cách…

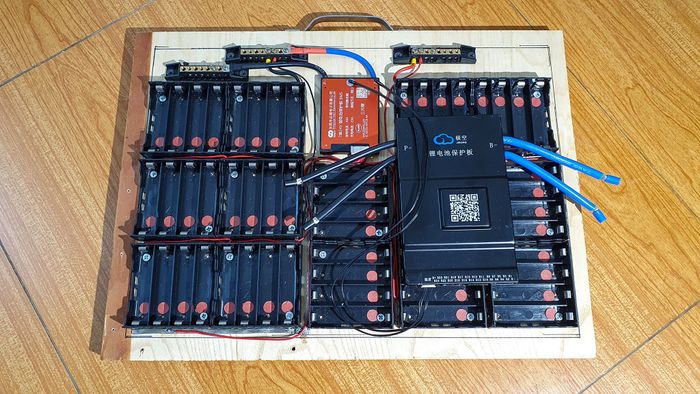

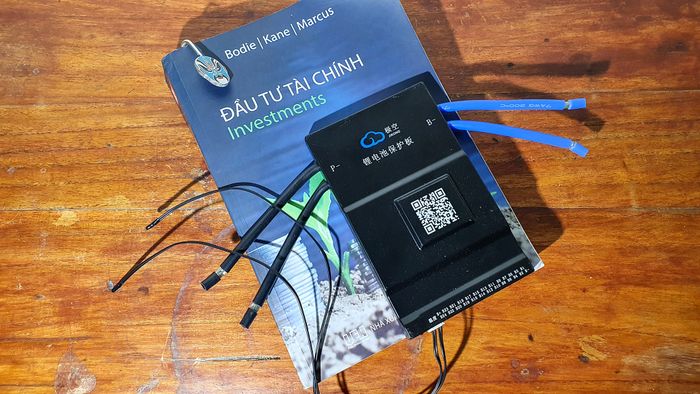

Anh em có thể nhận thấy BMS màu đỏ của Daly nhỏ gọn hơn nhiều so với BMS của JK (JiKong). Mình đã mua chiếc BMS của JK trên trang Banggood với giá hơn 2 triệu 7.
Chắc anh em sẽ tự hỏi tại sao hai chiếc BMS lại có giá chênh nhau đến như vậy. Mình sẽ liệt kê một số điểm nổi bật trên BMS của JK để anh em tham khảo nhé. Điều này không chỉ giải thích về sự chênh lệch giá của BMS JK mà còn giúp anh em lựa chọn BMS phù hợp với nhu cầu sử dụng.
Mình đã gửi một đoạn clip cho anh
Dòng xả liên tục đóng vai trò quan trọng trong việc quyết định giá của BMS. BMS JK có dòng xả liên tục lên đến 150A. Khi anh em kết nối tối đa 24 pin với điện áp danh định là 3.6V, công suất của BMS đạt: 24 x 3.6V x 150A = 12960W.
Một tính năng đặc biệt trên BMS JK là tính năng cân bằng chủ động, đây là một kỹ thuật cân bằng phức tạp hơn nhiều so với cân bằng thụ động thường thấy trên BMS giá rẻ.
- Cân bằng thụ động chỉ đơn giản là đưa điện vào điện trở để duy trì điện áp đồng đều trên các cell pin. Phương pháp này gặp nhiều hạn chế như làm nóng BMS, làm giảm thời gian hoạt động của pin, lãng phí năng lượng…
- Cân bằng chủ động BMS sử dụng pin có điện áp cao để nạp cho siêu tụ, sau đó siêu tụ sẽ nạp cho pin có điện áp thấp. Điều này giúp giảm thiểu sự lãng phí năng lượng do biến đổi thành nhiệt và rút ngắn thời gian sạc. Do đó, BMS JK tiêu thụ rất ít công suất: 10mA @ 100V trong trạng thái cân bằng, 6mA @ 100V trong trạng thái không cân bằng.
Dòng cân bằng chủ động trên BMS JiKong có nhiều mức lựa chọn. Phiên bản của mình có dòng cân bằng chủ động là 2A. Nếu anh em mua 1 mạch cân bằng chủ động cho 24 cell pin, cũng mất một số tiền lớn đấy.

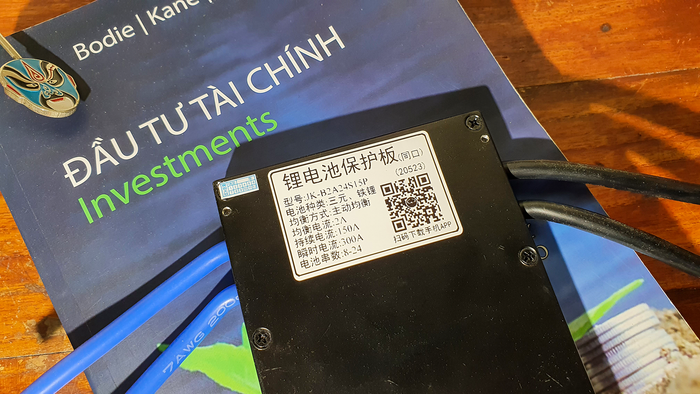

Mã sản phẩm JK-B2A24S15P giải thích: 2A là dòng cân bằng chủ động. 24S hỗ trợ từ 7S đến 24S. 15P là dòng xả liên tục 150A.
Khác với các BMS thông thường chỉ dành cho một loại pin duy nhất, BMS JiKong có thể sử dụng cho các loại pin LTO - Lifepo4 - li-ion, giúp anh em chỉ cần mua một chiếc BMS duy nhất để sử dụng cho nhiều loại pin khác nhau.
BMS thường được cố định theo số lượng cell pin. Ví dụ, nếu anh em muốn điện áp 24V, sẽ mua BMS 7S. Nhưng với BMS JK, anh em có thể linh hoạt sử dụng từ 7S (7 cell pin) đến 24S (24 cell pin).
Tính năng thông minh cũng là điểm mạnh của BMS JK. Anh em có thể kết nối với ứng dụng di động (Hỗ trợ cả Android và iOS) để cài đặt và quan sát nhiều thông số quan trọng theo thời gian thực.

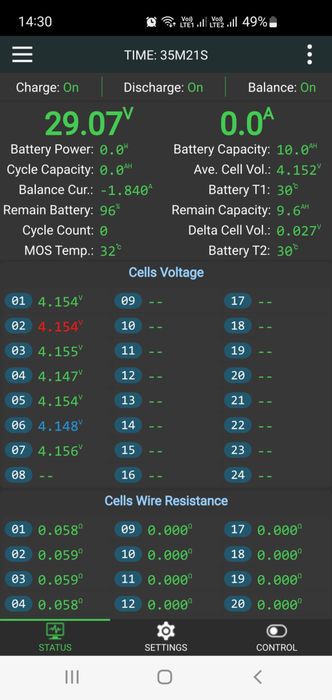

Ví dụ, ở màn hình này anh em có thể thấy:
Thời gian: 35 phút 21 giây cho biết tổng thời gian chạy kể từ khi bảng bảo vệ được kích hoạt lần đầu tiên.
Sạc - Charge: Bật. Xả - Discharge: Bật. Cân bằng - Balance: Bật. Anh em có thể tắt hoặc bật tùy ý. Thú vị phải không ạ?
29.07V: tổng điện áp hiện tại của pin trong thời gian thực.
0.0A: tổng dòng điện hiện tại của pin theo thời gian thực. Khi pin được sạc, dòng điện là dương; khi pin được xả, dòng điện là âm.
Balance Cur: Khi bật chức năng cân bằng và đạt đến điều kiện cân bằng, dòng cân bằng được hiển thị theo thời gian thực.
- Trong quá trình cân bằng, phần hiển thị trạng thái theo thời gian thực: màu xanh đại diện cho pin đã xả, màu đỏ đại diện cho pin đã sạc.
- Dòng điện có giá trị âm (-1.840A) của “dòng điện cân bằng” cho biết pin đang xả và màu xanh lam nhấp nháy vào thời điểm này.
- Dòng điện dương của “dòng điện cân bằng” cho biết pin đang sạc và màu đỏ nhấp nháy tại thời điểm này.
Chiếc BMS JiKong có tới 3 cảm biến nhiệt độ:
- MOS Temp: nhiệt độ của BMS. Giá trị bảo vệ quá nhiệt MOS là 90 ℃, giá trị khôi phục MOS khi nhiệt độ 70 ° C (hai giá trị này là giá trị mặc định của nhà máy). Ví dụ BMS nóng hơn 90 ℃ sẽ tắt và bật lại khi nhiệt độ thấp hơn 70 ° C.
- Battery T1 và T2: Đây là nhiệt độ trên 2 đầu giúp quản lý nhiệt độ của pin. Bằng cách cài đặt nhiệt độ, anh em có thể tự động bật/tắt BMS để bảo vệ khối pin trước nguy cơ quá nhiệt.
Cycle Count: Số lần pin được sạc đầy
Delta cell volt: Sự chênh lệch điện áp giữa Cell cao nhất và Cell thấp nhất

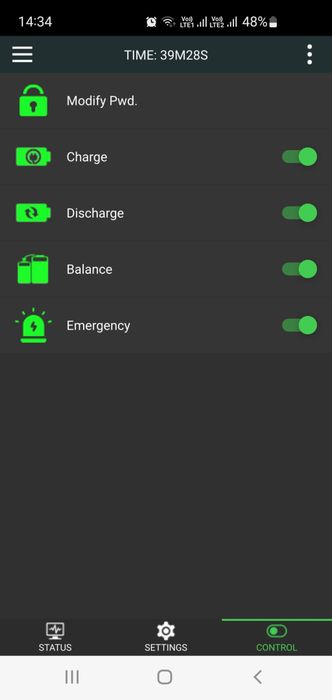

Bật/tắt chế độ sạc, xả, cân bằng…

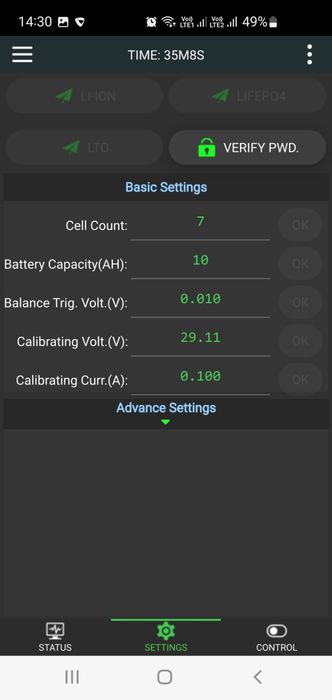

Bảng này cho phép cài đặt các thông số cơ bản như:
Cell Count: Ví dụ, mình chọn 7 vì khối pin của mình là 7S-24V
Battery Capacity(AH): Đại diện cho dung lượng pin thực tế được tính bằng SOC có độ chính xác cao. (Giá trị này cần được cập nhật sau khi pin đã hoàn thành chu kỳ sạc và xả hoàn toàn)
Balance Trig Volt: Tham số duy nhất điều khiển việc cân bằng. Ví dụ: đặt chênh lệch điện áp kích hoạt cân bằng thành 0,01V, khi chênh lệch điện áp khối pin lớn hơn 0,01V, quá trình cân bằng sẽ bắt đầu và kết thúc khi điện áp giảm xuống dưới 0,01V. (Nên đặt chênh lệch điện áp kích hoạt cân bằng cho pin trên 50AH thành 0,005V và cho pin dưới 50AH thành 0,01V).
Calibrating Volt: Chức năng hiệu chuẩn điện áp. Nếu thấy điện áp hiển thị trên BMS khác với giá trị đo thực tế có thể sửa lại
Tương tự là hiệu chỉnh dòng điện - Calibrating Curr

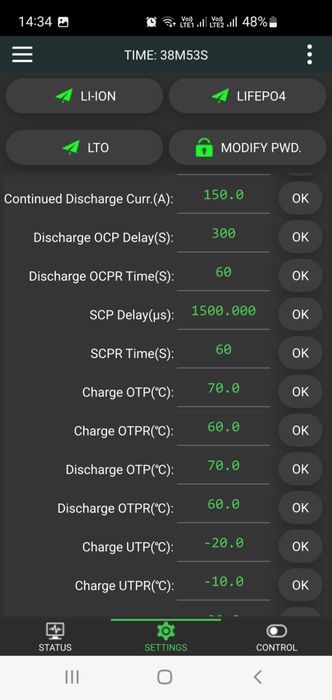

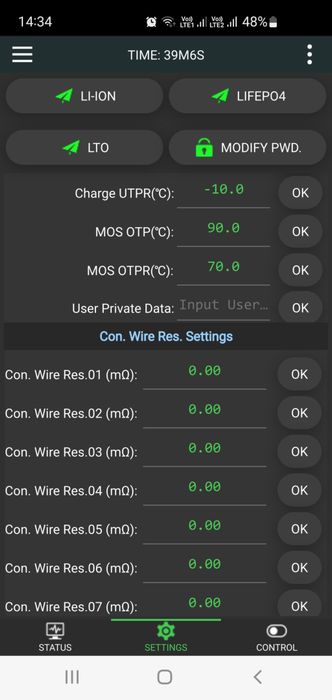

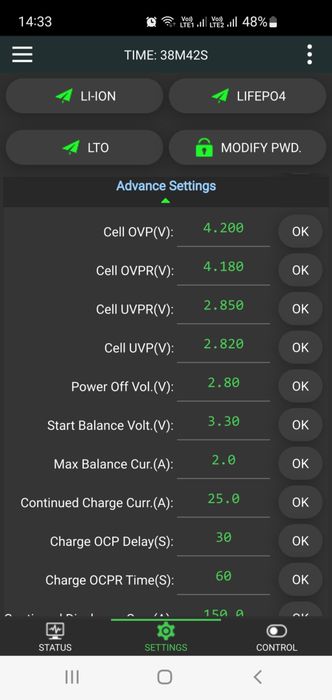

Ở mục nâng cao, BMS cho phép cài đặt hàng loạt các thông số quan trọng giúp khối pin của anh em hoạt động 1 cách hoàn hảo. Mình sẽ bỏ qua phần này để tránh bài viết quá dài. Anh em nếu cần thông tin chi tiết hơn có thể để lại bình luận nhé

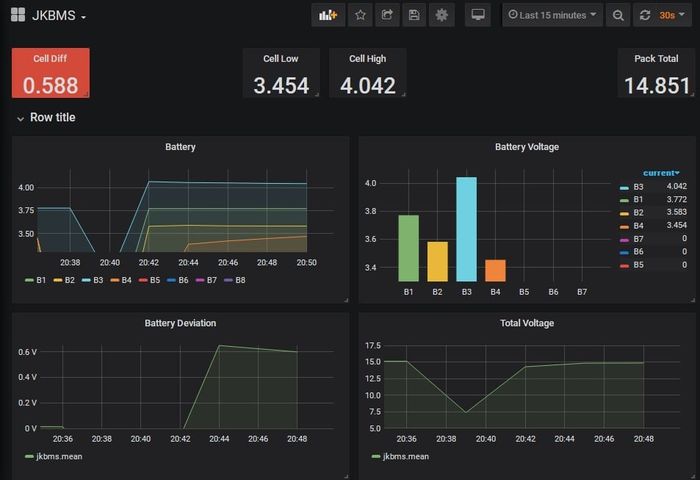

Nếu anh em muốn khám phá thêm, có thể tùy chỉnh để quản lý pin từ xa như thế này thay vì sử dụng ứng dụng của nhà sản xuất có giới hạn về kết nối Bluetooth vì BMS JK hỗ trợ cả GPS, RS485/CAN

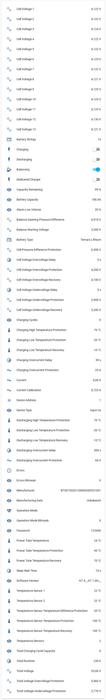

Giao diện khi sử dụng ESP32/ESP8266 thông qua cổng RS485 để giám sát từ xa. Ngoài ra còn có nhiều giao diện khác như VenusOS…

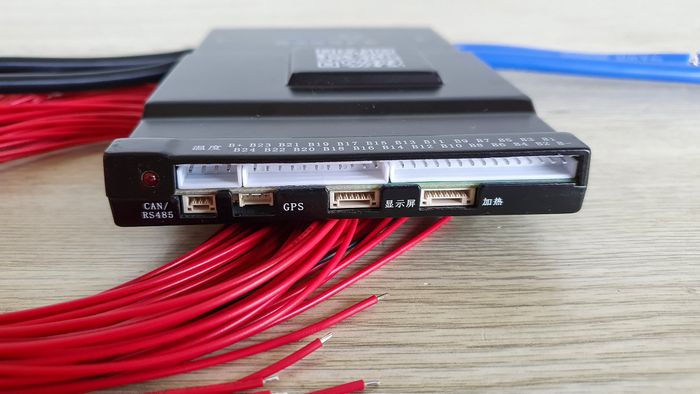

Cổng giao tiếp trên BMS JK. Bắt đầu từ bên phải nhé anh em
- Chức năng sưởi ấm. Với điều kiện khí hậu ấm áp ở nơi của tôi, chức năng này không cần thiết
- Vị trí cắm màn hình
- Liên kết GPS
- Tính năng CAN/RS485
Màn hình cho BMS. Bên cạnh đó, còn có nút bấm…
Màn hình và các phụ kiện cần phải mua riêng. Khi mua sản phẩm, chúng ta chỉ nhận được BMS, cảm biến nhiệt độ và dây cân bằng.

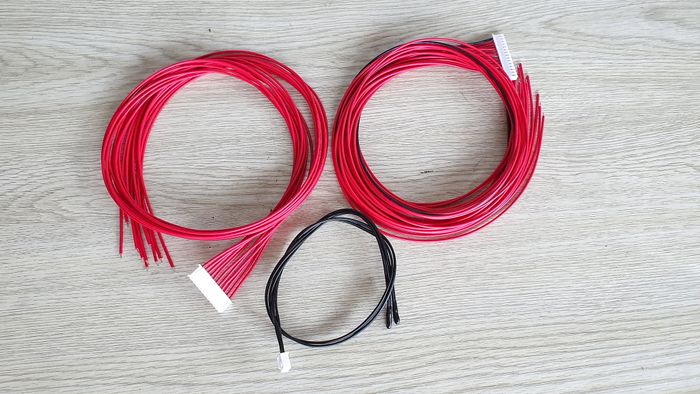

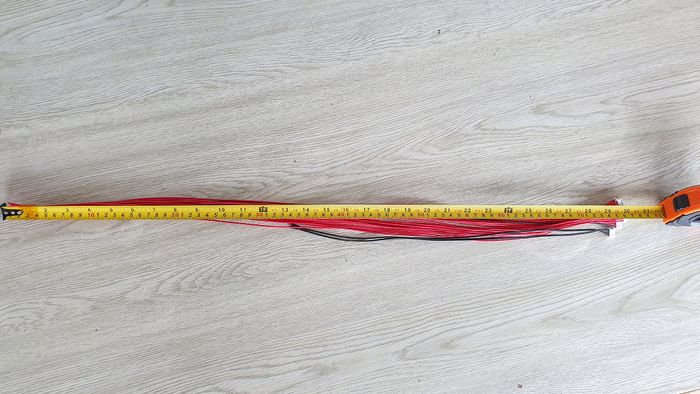

Dây cân bằng có kích thước 22AWG và dài tới 76cm

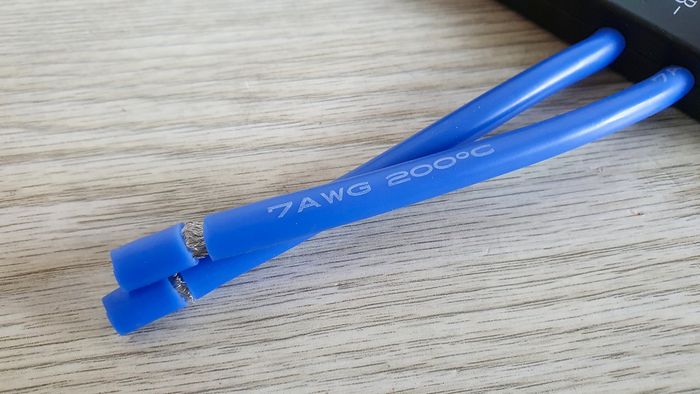

BMS với công suất lớn sử dụng 2 dây 7AWG(12mm). Có lẽ nhà sản xuất muốn BMS nhỏ gọn nên không sử dụng dây 4AWG(25mm). Mình thích sử dụng 1 dây để giữ gọn chấp nhận vỏ BMS to hơn một chút.
Dây silicone siêu mềm và chịu nhiệt độ cao, rất đẳng cấp anh em ạ
Đây là những chia sẻ nhanh về BMS thông minh của JiKong. Hy vọng qua bài viết này anh em sẽ tìm được sản phẩm phù hợp với nhu cầu của mình.
Theo quan điểm cá nhân của tôi, BMS JK là lựa chọn tốt. Sản phẩm có hiệu suất/giá cực kỳ ổn định. Có thể điều chỉnh và tối ưu hóa nhiều thông số. Dễ dàng cài đặt. Hỗ trợ nhiều loại pin, có thể linh hoạt sử dụng từ 7 đến 24 cell. BMS hoạt động ổn định và được cộng đồng phát triển với nhiều tính năng vượt trội.
Cảm ơn các bạn đã đọc bài viết. Hãy theo dõi kênh YouTube và Fanpage để ủng hộ tôi và khám phá thêm nhiều sản phẩm hấp dẫn khác nhé. Xin cảm ơn các bạn.
