Bộ điều áp là gì? Tìm hiểu từ A-Z về bộ điều áp khí nén trong ô tô

Bộ điều áp là bộ phận quan trọng không thể thiếu trong ô tô. Khi bộ phận này hoạt động hiệu quả, việc điều khiển xe sẽ trở nên an toàn và dễ dàng hơn rất nhiều. Cùng Cẩm Nang Mytour khám phá chi tiết về bộ điều áp và các thông tin cần biết về bộ điều áp khí nén trong ô tô!

Khám phá bộ điều áp

Bộ điều áp là gì?

Bộ điều áp (hay còn gọi là van điều áp) là một thiết bị kim loại. Các hệ thống van điều áp, dù đơn giản hay phức tạp, đều có đường ống dẫn và phân chia lưu chất vào các ống nhỏ. Điều này giúp bảo vệ đường ống khỏi việc nổ do lưu chất đột ngột bị dồn về.

Van điều áp có chức năng điều chỉnh áp suất khí nén đầu vào trong đường ống sao cho phù hợp, đảm bảo nhiên liệu vào buồng đốt có dạng tơi xốp, dễ bốc hơi và tiết kiệm thời gian đốt cháy. Cấu tạo gồm các bộ phận chính như bộ điều khiển với lò xo áp lực, và khoang chứa ở đầu vào và đầu ra của áp suất.

Nguyên lý hoạt động của van điều áp

Mặc dù nhiều người nghĩ rằng van điều áp có thể tăng áp suất, nhưng thực tế nó chỉ có khả năng giảm áp suất từ cao xuống thấp, mà không thể thực hiện điều ngược lại. Áp suất điều chỉnh luôn phải phù hợp với mức áp trung bình của hệ thống, và quy tắc là áp suất đầu ra không được cao hơn đầu vào. Van điều áp bị ảnh hưởng bởi nhiều yếu tố như áp suất đầu vào, đầu ra, không gian buồng chứa và thanh trượt.

Van điều áp một giai đoạn

Khi khí nén có áp suất cao đi qua cửa van và vào van điều áp, áp suất tác động lên màng van làm van đóng lại, ngừng dòng khí tiếp tục đi qua.

Đồng hồ đo áp suất được lắp ở cửa ra của van. Khi khí nén thoát ra, áp suất trong thân van giảm, làm màng ngăn mở ra. Van tiếp tục mở cho khí đi qua cho đến khi có sự cân bằng giữa áp suất đầu ra và lực lò xo, điều chỉnh qua cầm tay hoặc núm vặn. Hai trường hợp có thể xảy ra:

• Áp suất khí nén cung cấp giảm: áp suất đầu ra tăng và áp suất ra thấp, áp lực giảm dần.
• Áp suất khí nén cấp giảm: van sẽ cho phép khí đi vào nhiều hơn để duy trì áp suất cân bằng.

Van điều áp hai giai đoạn

Bộ điều áp hai giai đoạn giúp giảm áp suất một cách dần dần qua hai giai đoạn. Ở giai đoạn đầu, áp suất khí nén vào van sẽ được giảm, và ở giai đoạn hai, nút điều chỉnh gắn với màng van. Van điều áp hai giai đoạn thường được sử dụng cho các hệ thống phức tạp, nhiều xi lanh và công suất lớn, nhờ vào hai van an toàn, giúp ngăn ngừa áp suất cao và dư thừa, đồng thời chống nổ hiệu quả. Hơn nữa, khi áp suất giảm, nó có thể tự động bù đắp.

Phân loại bộ điều áp

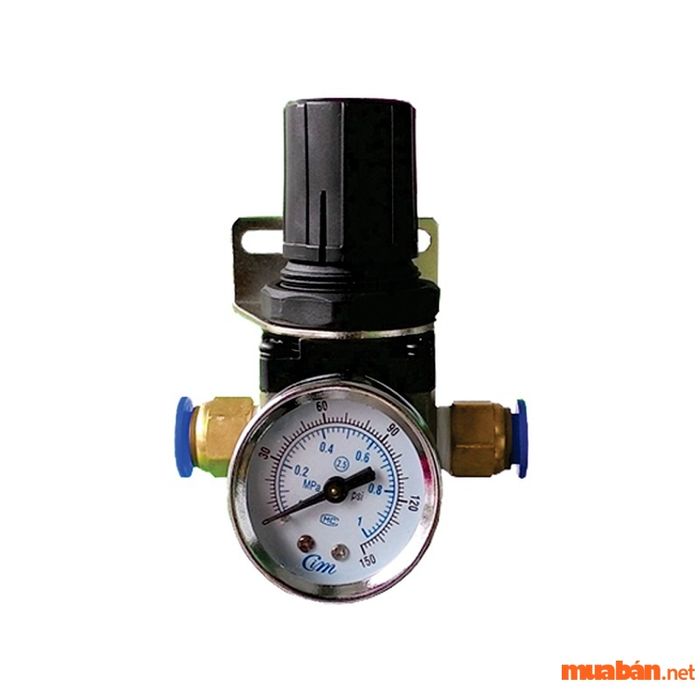

Bộ điều áp khí nén

Van điều áp là một bộ phận quan trọng trong hệ thống khí nén, giúp điều chỉnh áp suất để duy trì mức an toàn. Khi hệ thống gặp tình trạng áp suất đầu vào quá cao, việc lắp đặt van điều áp sẽ ngay lập tức mang lại hiệu quả trong việc kiểm soát và ổn định áp suất.

Van điều chỉnh áp suất thường đi kèm với đồng hồ đo, giúp người dùng dễ dàng theo dõi áp suất qua các chỉ số hiển thị. Người dùng có thể điều chỉnh núm vặn cho đến khi áp suất đạt yêu cầu. Van có thể hoạt động độc lập hoặc kết hợp với bộ lọc, bình dầu để tạo thành hệ thống lọc đôi hoặc ba.

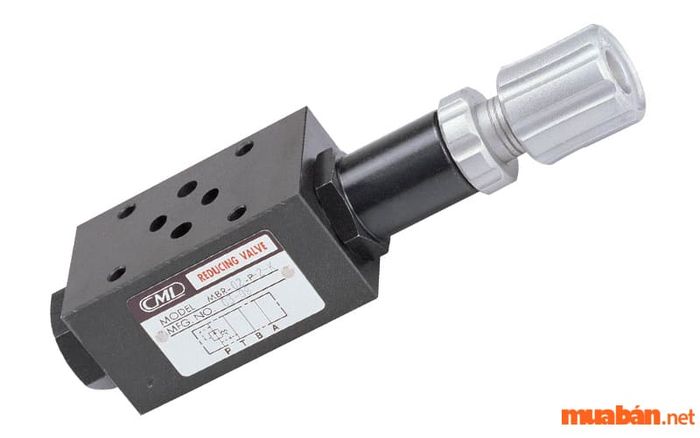

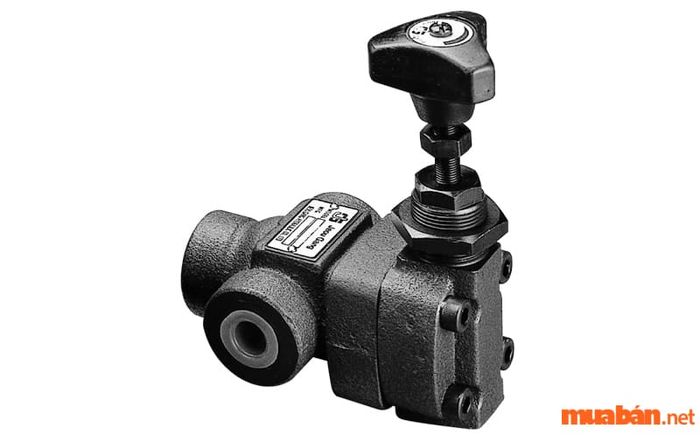

Bộ điều áp thủy lực

Van điều áp thủy lực giúp bảo vệ hệ thống khỏi áp suất quá mức, đảm bảo áp lực làm việc ổn định. Cấu tạo của van điều áp thủy lực khác so với van khí nén, với các bộ phận như thân van, màng, nắp chụp, piston, lò xo, chốt hãm và khoang chứa. Thân van được làm từ đồng, có độ bền cao, chống oxi hóa và ăn mòn tốt. Khi chọn van điều áp, cần lưu ý các yếu tố như áp suất min-max của hệ thống, tính chất lưu chất, kích thước và vị trí lắp ren.

Ứng dụng của bộ điều áp trong cuộc sống hiện đại

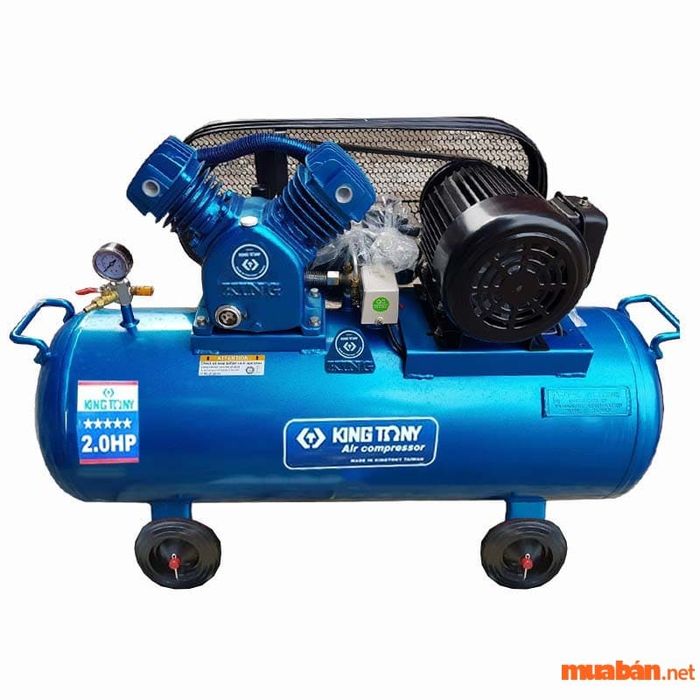

Máy nén khí

Máy nén khí hiện nay rất phổ biến trong đời sống hàng ngày. Nó được sử dụng trong các công việc như vệ sinh máy móc, làm sạch công nghiệp, sấy khô, thổi bụi gỗ, và đặc biệt là trong các phòng khám nha khoa. Bên cạnh đó, van điều áp cũng được ứng dụng trong các thiết bị như máy bơm mỡ, máy phun bọt tuyết để rửa xe, và trong hệ thống đường ống dẫn khí nén.

Máy bay

Trong các loại máy bay, cả hành khách lẫn vận tải hàng hóa, đều có sự góp mặt của rất nhiều thiết bị sử dụng khí nén. Khi van điều áp hoạt động hiệu quả và ổn định, nó sẽ giúp việc điều khiển máy bay trở nên dễ dàng và đảm bảo an toàn. Đồng thời, nó còn hỗ trợ máy bay duy trì tốc độ di chuyển ổn định trên suốt hành trình.

Không gian vũ trụ

Các hệ thống như động cơ đẩy tên lửa, hệ thống kiểm soát chuyến bay (ACS), và hệ thống kiểm soát phản ứng (RCS) đều cần đến van điều áp cũng như các thiết bị điều chỉnh áp suất. Trong các điều kiện môi trường khắc nghiệt như chất lỏng ăn mòn, nhiệt độ cao và áp suất lớn, van điều áp đóng vai trò rất quan trọng.

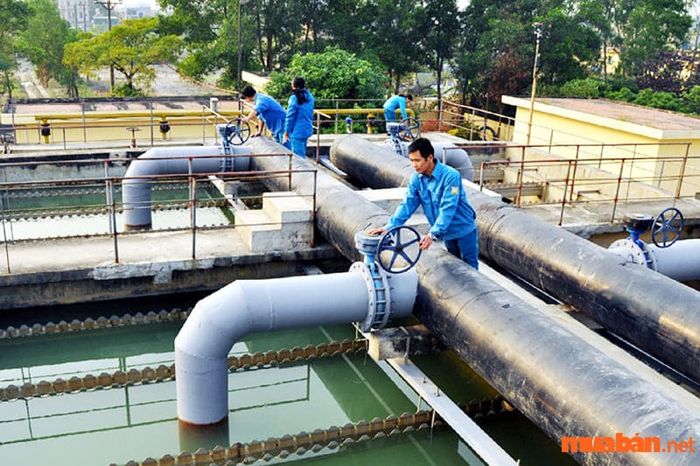

Giảm áp lực nước

Áp suất là yếu tố rất quan trọng trong các hệ thống nước, từ sản xuất công nghiệp đến các hệ thống cấp nước sinh hoạt ngầm, hệ thống nước thải, làm mát hay phòng cháy chữa cháy. Khi đó, nước sẽ tác động vào các thiết bị như van, bơm... và áp suất có thể thay đổi liên tục. Điều cần thiết là duy trì áp suất ổn định trong giới hạn an toàn. Vì vậy, van điều chỉnh áp suất nước là giải pháp tối ưu.

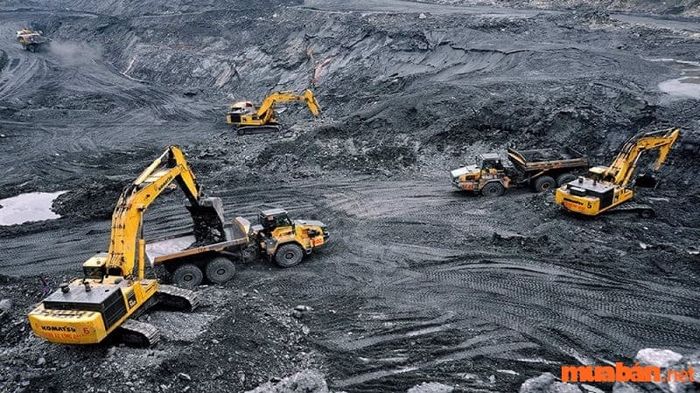

Công nghiệp khai thác mỏ

Trong ngành khai thác mỏ và luyện kim, các máy móc thường được trang bị van điều áp. Ở những khu vực khai thác sâu dưới lòng đất, áp suất nước tăng dần theo độ sâu. Nếu không có van điều áp, có thể dẫn đến vỡ đường ống hoặc hỏng hóc thiết bị. Van điều áp cần được lắp đặt đúng vị trí và khoảng cách để đảm bảo hiệu quả hoạt động tối đa.

Van điều áp cũng được lắp đặt trong các dây chuyền sản xuất thuốc, thiết bị y tế, chế biến thực phẩm, cũng như trong các ngành công nghiệp đồ uống và nước giải khát.

Bộ điều áp khí nén trong ô tô

Cấu tạo của bộ điều áp khí nén trong ô tô

Bộ phận hạn chế bao gồm các loại van như van đĩa, van bướm, van cầu, với nhiệm vụ chính là kiểm soát và hạn chế sự thay đổi của dòng chất khí.

Bộ phận tải là cơ cấu cung cấp lực cho bộ phận hạn chế. Lực này có thể đến từ các nguồn như piston, lò xo, trọng lượng hoặc kết hợp giữa lò xo và thiết bị truyền động cơ hoành.

Ứng dụng bộ điều áp nhiên liệu trong ô tô

Bộ phận điều áp này có chức năng duy trì mức áp suất ổn định trong đường ống dẫn nhiên liệu, với phạm vi dao động từ 2,9 – 3,5 kg/cm2. ECU (bộ vi mạch điều khiển) sử dụng thông tin từ cảm biến đầu vào để xác định thời điểm mở kim phun, từ đó đảm bảo cung cấp nhiên liệu chính xác.

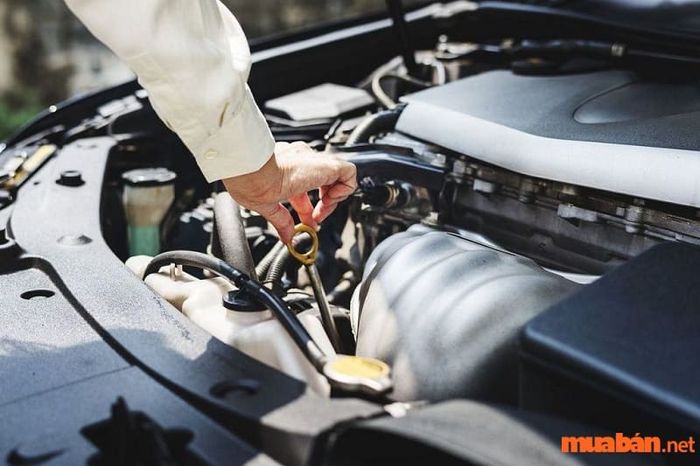

Cách kiểm tra bộ điều áp nhiên liệu trong ô tô

Kiểm tra xem đường ống nhiên liệu có bị rò rỉ hay không?

Để kiểm tra đường ống có bị rò rỉ hay không, bạn có thể thực hiện theo các bước đơn giản dưới đây:

1. Mở nắp capo và xác định vị trí của bộ điều áp. Thường thì bộ điều áp sẽ được gắn trên ống phân phối nhiên liệu.
2. Sau khi tìm thấy bộ điều áp, tiếp tục kiểm tra đường ống chân không, vì đây là bộ phận dễ bị lỏng hoặc hư hỏng.
3. Nếu phát hiện dấu hiệu rò rỉ như vỡ, nứt, bạn nên mang xe đến trung tâm sửa chữa để thay thế ngay.

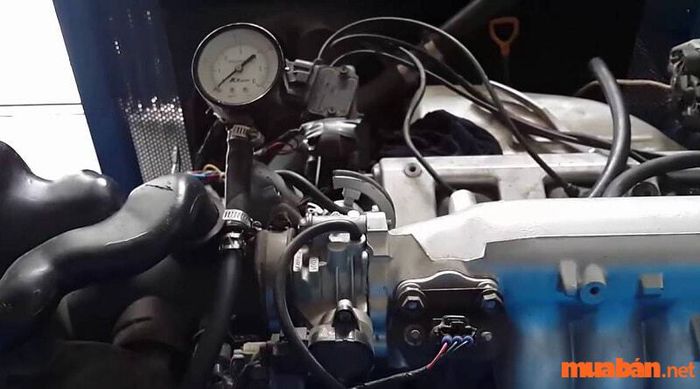

Kiểm tra áp suất nhiên liệu

Để đảm bảo áp suất xăng ổn định, bạn cần thực hiện kiểm tra theo các bước sau:

1. Xác định vị trí chính xác để kết nối đồng hồ đo áp suất với đường ống nhiên liệu.
2. Khởi động động cơ và để xe chạy ở chế độ không tải trong vài phút.
3. Ghi lại các thông số hiển thị trên đồng hồ đo áp suất.
4. Sau đó tắt máy và so sánh kết quả với các thông số chuẩn yêu cầu.

Áp suất bơm xăng chuẩn dao động từ 2,5 đến 3,5 kg/cm2, tuy nhiên, con số này có thể khác nhau tùy theo thiết kế của từng loại xe. Để biết chính xác, bạn cần tham khảo thông số cụ thể của xe mình. Nếu áp suất thấp hơn mức chuẩn, có thể do đường ống hồi nhiên liệu, bộ điều áp hoặc bộ lọc nhiên liệu gặp vấn đề. Nếu áp suất giảm ngay khi tắt động cơ, có thể kim phun bị rò rỉ.

Các dấu hiệu nhận biết khi bộ điều áp bị hỏng

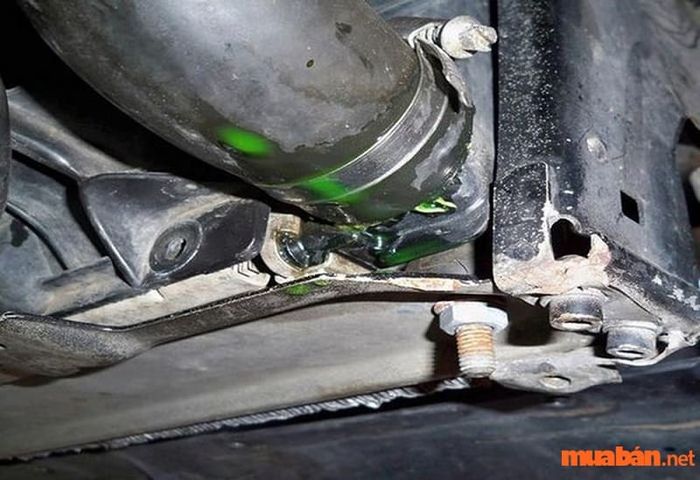

Rò rỉ nhiên liệu

Khi lớp màng cao su hoặc các vòng làm kín bị hỏng, nhiên liệu sẽ bị rò rỉ ra ngoài. Việc phát hiện và xử lý sớm vấn đề này giúp bảo vệ động cơ, tiết kiệm nhiên liệu và đảm bảo an toàn khi sử dụng phương tiện.

Công suất động cơ giảm sút

Khi van động cơ xăng gặp sự cố, công suất động cơ sẽ thay đổi, có thể cao hoặc thấp hơn mức bình thường. Điều này sẽ khiến động cơ hoạt động kém mượt mà, dễ bị mất lửa và gây ra hiện tượng rung lắc.

Ống xả phát ra khói đen

Khi động cơ tiêu thụ quá nhiều nhiên liệu so với mức tiêu chuẩn, không cháy hết sẽ gây ra tình trạng khói đen từ ống xả. Nếu hiện tượng này xảy ra thường xuyên, xe có thể gặp phải các vấn đề nghiêm trọng cần được kiểm tra và sửa chữa kịp thời.

Động cơ không thể tăng tốc

Khi bộ điều áp gặp sự cố, động cơ sẽ mất đi khả năng hoạt động ổn định, làm giảm khả năng tăng tốc. Điều này là do nhiên liệu không được cung cấp đủ cho buồng đốt, khiến xe chạy không êm và dễ bị rung lắc.

Những lưu ý quan trọng khi mua và sử dụng bộ điều áp khí nén

Những điểm cần lưu ý trước khi mua

• Hiểu rõ hệ thống khí nén mà bạn đang sử dụng: xác định áp lực lớn nhất và nhỏ nhất để chọn thiết bị phù hợp. Đảm bảo thiết bị có khả năng chịu đựng được áp lực cao nhất và hoạt động hiệu quả ở mức áp lực thấp nhất.
• Chọn chất liệu của bộ điều áp khí nén phù hợp với điều kiện nhiệt độ môi trường xung quanh.
• Đảm bảo áp suất đầu vào và đầu ra nằm trong phạm vi cho phép của bộ điều áp khí nén.
• Độ nhạy của bộ điều áp phải đáp ứng được yêu cầu, có khả năng phản ứng kịp thời với sự thay đổi đột ngột của áp suất khí nén. Độ nhạy cho phép dao động trong khoảng 0.2% thang đo.
• Kích thước chân ren phải phù hợp với kích thước của đường ống.
• Lựa chọn các phụ kiện kèm theo phù hợp với yêu cầu sử dụng.
• Ưu tiên chọn những hãng sản xuất uy tín và chất lượng.
• Tìm kiếm nhà cung cấp đáng tin cậy tại thị trường Việt Nam, nơi có đội ngũ nhân viên và kỹ sư có thể hỗ trợ tư vấn và bảo hành thiết bị.

Những điều cần lưu ý khi lắp đặt và sử dụng

• Đảm bảo lắp đặt thiết bị đúng cách để có kết quả chính xác và kịp thời nhất
• Thực hiện chạy thử hệ thống để kiểm tra đồng hồ áp suất, đảm bảo chỉ số đo chính xác và điều chỉnh khi cần thiết
• Tránh để thiết bị hoạt động quá tải, điều này có thể dẫn đến hỏng hóc bộ van điều áp khí nén theo thời gian
• Theo dõi thường xuyên các chỉ số trên đồng hồ để phát hiện sự thay đổi đột ngột. Nếu có hiện tượng bất thường, cần kiểm tra ngay để đảm bảo hiệu suất của hệ thống
• Tiến hành bảo trì và bảo dưỡng định kỳ thiết bị để đảm bảo bộ điều áp khí nén luôn hoạt động ở trạng thái tốt nhất
