Các ký hiệu thông dụng trong bản vẽ xây dựng bạn cần nắm rõ

Khi xem các bản vẽ xây dựng, bạn có thể gặp phải những ký tự khó hiểu. Tuy nhiên, việc nắm bắt và hiểu rõ các ký hiệu này là rất quan trọng để đảm bảo kết quả thi công chính xác nhất. Hãy cùng Mytour.vn khám phá những ký hiệu viết tắt trong bản vẽ xây dựng ngay bây giờ!

Khái niệm về bản vẽ xây dựng

Bản vẽ xây dựng là bản phác thảo chi tiết các phần của công trình cần thi công. Thông thường, bản vẽ này sẽ được lập một cách chính xác và cụ thể, giúp đội ngũ thi công và chủ đầu tư hình dung được công trình sát với thực tế nhất.

Tại sao việc có bản vẽ xây dựng là cần thiết?

Mỗi công trình xây dựng đều có những đặc điểm riêng biệt. Tuy nhiên, để thể hiện chính xác các yếu tố này, cần phải có sự tính toán cẩn thận. Vì thế, bản vẽ xây dựng đóng vai trò quan trọng trong việc tổ chức và tạo ra nền tảng cho quá trình thi công hiệu quả. Dưới đây là những lý do tại sao bạn không thể thiếu bản vẽ xây dựng.

• Bản vẽ thiết kế trong xây dựng giống như một khuôn khổ cơ bản. Nó giúp công trình được xây dựng theo đúng quy trình và đảm bảo các yếu tố cần thiết cho kết quả cuối cùng.
• Bản vẽ thiết kế không chỉ đảm bảo sự chính xác mà còn giúp tối ưu hóa không gian và công năng sử dụng, đáp ứng mong muốn của gia chủ. Điều này giúp không gian sống trở nên tiện nghi và hiệu quả nhất.
• Một lợi ích quan trọng khác của bản vẽ là khả năng kiểm soát chi phí. Việc có bản vẽ chi tiết sẽ giúp dự toán đầy đủ các khoản chi, giúp bạn kiểm soát ngân sách tốt hơn trong quá trình thi công.
• Bản vẽ thiết kế cũng là công cụ giúp ước tính thời gian hoàn thành công trình, từ đó giám sát tiến độ và tránh những chi phí phát sinh không cần thiết.
• Ngoài ra, bản vẽ còn giúp gia chủ tính toán khả năng chịu lực của công trình, đảm bảo an toàn, đồng thời bố trí các thiết bị sao cho hợp lý và tiện ích nhất.

Những ký hiệu viết tắt trong bản vẽ xây dựng bạn cần biết

Để đọc hiểu bản vẽ xây dựng, việc nắm bắt các ký hiệu viết tắt là yếu tố then chốt. Để ghi nhớ và phân biệt các ký hiệu này, trước tiên bạn cần phải phân loại chúng một cách hợp lý. Mỗi nhóm yếu tố cần thể hiện sẽ có một nhóm ký hiệu viết tắt tương ứng.

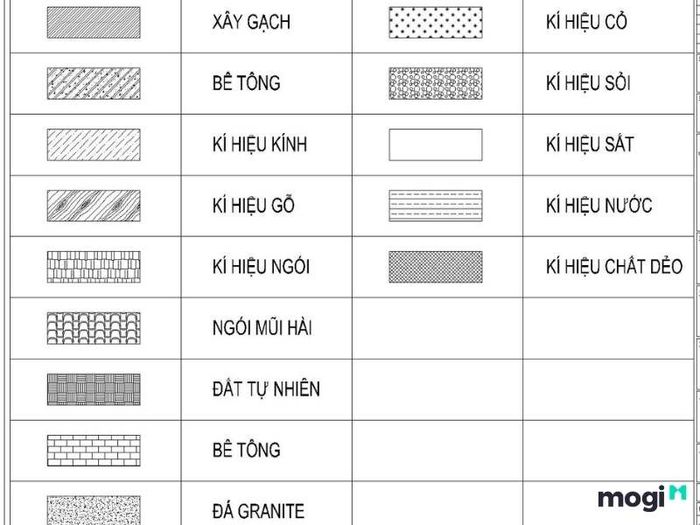

Những ký hiệu vật liệu trong bản vẽ xây dựng

Các ký hiệu vật liệu trong bản vẽ xây dựng giúp biểu thị các loại nguyên vật liệu sử dụng trong công trình. Khi thi công, đội ngũ công nhân sẽ dựa vào những ký hiệu viết tắt này để lựa chọn vật liệu. Điều này đảm bảo rằng các vật liệu được chọn đúng mục đích và phù hợp với thiết kế của kiến trúc sư và yêu cầu của gia chủ. Dưới đây là một số ký hiệu vật liệu thường gặp trong bản vẽ xây dựng nhà ở.

Ký hiệu nội thất trong bản vẽ xây dựng

Các ký hiệu nội thất là những biểu tượng viết tắt đại diện cho các đồ dùng nội thất sẽ được lắp đặt trong công trình. Tương tự như vật liệu, các ký hiệu này giúp xác định vị trí và cách sắp xếp đồ đạc trong không gian. Nhờ đó, chúng ta có thể dễ dàng xác định các vị trí của các món đồ như cửa, bàn ghế, tủ lạnh, tivi, bàn làm việc, bếp và nhiều vật dụng khác trong công trình.

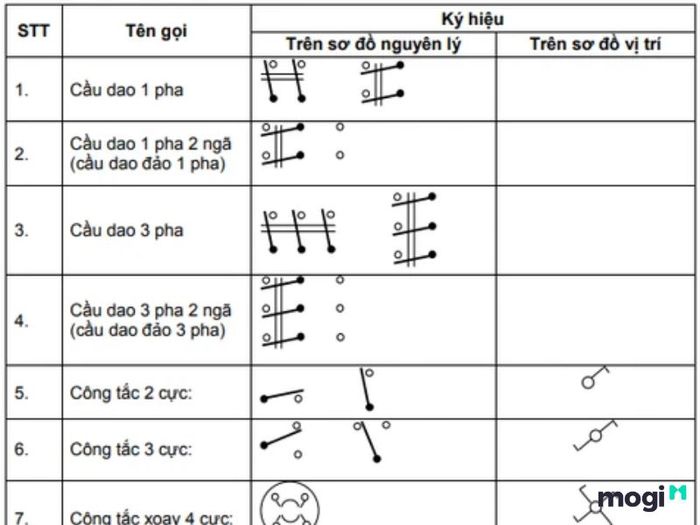

Ký hiệu về hệ thống điện trong bản vẽ xây dựng

Trong các bản vẽ xây dựng, các ký hiệu viết tắt không chỉ dùng để thể hiện vật liệu mà còn để mô tả hệ thống điện và nước trong công trình. Nhóm ký hiệu về điện được sử dụng để chỉ dẫn các đường dây dẫn điện trong không gian xây dựng.

Ký hiệu về hệ thống nước trong bản vẽ xây dựng

Tương tự như hệ thống điện, hệ thống nước cũng được thể hiện qua các ký hiệu đặc biệt trong bản vẽ xây dựng. Những ký hiệu này giúp gia chủ dễ dàng hình dung và hiểu rõ hơn về cách bố trí và hệ thống cấp thoát nước trong công trình.

Các quy định cần tuân thủ trong bản vẽ thiết kế xây dựng

Để đạt được kết quả tốt nhất, bản vẽ cần phải được thiết kế và xây dựng tuân thủ các quy định nghiêm ngặt.

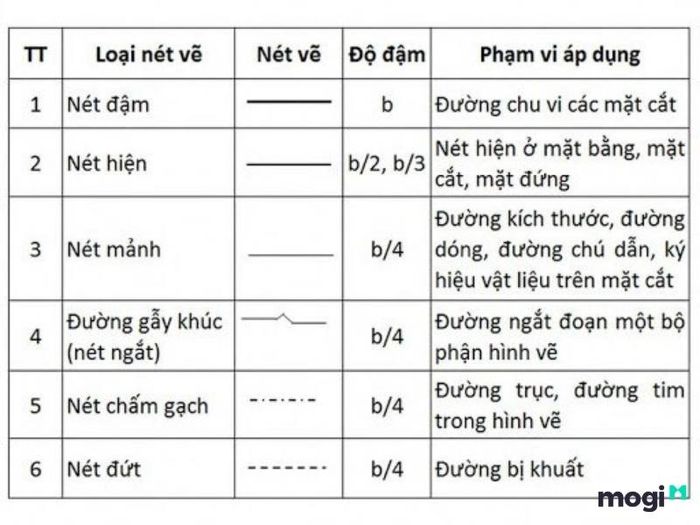

Quy định về cách thể hiện nét vẽ

Nét vẽ là yếu tố hình học nối từ điểm này đến điểm kia, có thể được tạo ra qua các đường thẳng, đường liên tục, đường cong hay đường đứt đoạn. Các quy định về nét vẽ yêu cầu nó phải đồng đều, rõ ràng và chính xác, tùy theo yêu cầu của từng bản vẽ.

Một số quy định về nét vẽ cơ bản được quy định như sau:

• Nét liền đậm, gọi là A1, dùng để thể hiện đường bao thấy; A2 dùng cho đường cạnh thấy;
• Nét liền mảnh gồm: B1 dùng cho đường kích thước, B2 là đường gióng, B3 thể hiện đường gạch trên mặt cắt;
• Nét lượn sóng, ký hiệu C1, thể hiện đường giới hạn một phần hình cắt;
• Nét đứt mảnh (F1) dùng cho đường bao khuất và cạnh khuất;
• Nét gạch chấm mảnh, G1 dùng cho đường tâm, G2 thể hiện đường trục đối xứng.

Quy định về cách thể hiện kích thước trong bản vẽ

Các quy định về kích thước trong bản vẽ xây dựng giúp tạo sự đồng nhất giữa thiết kế và quá trình thi công. Một sai sót dù nhỏ cũng có thể gây ra những hậu quả lớn trong công tác thi công.

• Kích thước thực của vật thể không phụ thuộc vào kích thước của hình vẽ biểu diễn.
• Đơn vị đo kích thước chiều dài là milimet (mm).
• Chiều cao được đo bằng đơn vị mét (m), không cần ghi đơn vị sau số đo.
• Kích thước góc được đo bằng phút, độ, giây, v.v...

Khi tiếp cận các ký hiệu viết tắt trong bản vẽ xây dựng, chúng ta cần chú ý đến ba yếu tố chính: đường kích thước, đường dóng và các chỉ số kích thước. Quy trình đọc được sắp xếp theo thứ tự ưu tiên: vẽ đường dóng, sau đó đến đường kích thước, cuối cùng là các số chỉ kích thước. Đây là phương pháp chuyên nghiệp được các kiến trúc sư áp dụng.

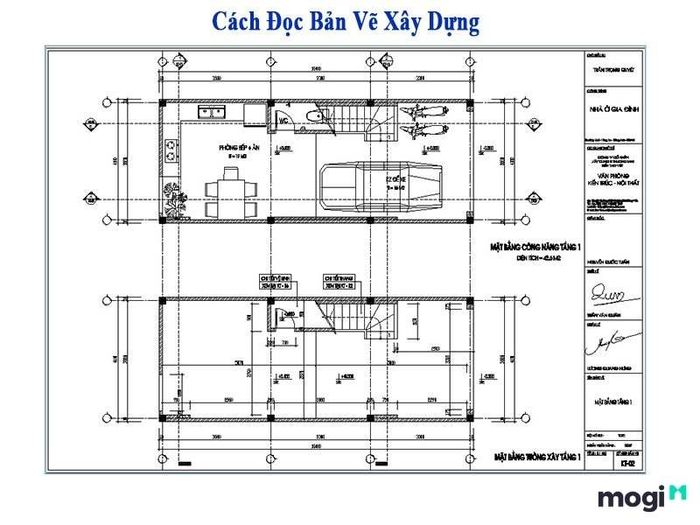

Hướng dẫn chi tiết cách đọc bản vẽ xây dựng

Việc đọc hiểu chi tiết các bản vẽ xây dựng giúp gia chủ tối ưu hóa hiệu quả và tiết kiệm chi phí trong quá trình thi công. Cùng tìm hiểu các phương pháp đọc các ký hiệu viết tắt trong bản vẽ xây dựng một cách chính xác và hiệu quả.

Trước khi bắt đầu đọc bản vẽ, cần lưu ý một số nguyên tắc quan trọng sau đây:

Khi đọc bản vẽ thiết kế xây dựng nhà ở, đừng quên tuân thủ các nguyên tắc cơ bản sau đây:

• Cần đọc bản vẽ theo đúng thứ tự. Khi tiếp cận một bản vẽ biệt thự, bạn nên bắt đầu từ mặt bằng tầng một rồi mới tiếp tục với các tầng trên. Sau đó, hãy đọc các bản vẽ của các phòng sinh hoạt khác như phòng khách, phòng ngủ, bếp, vệ sinh, v.v…
• Việc đọc bản vẽ phối cảnh bên ngoài giúp bạn hình dung rõ hơn về công trình.
• Bản vẽ mặt đứng sẽ thể hiện rõ hình dáng bên ngoài của công trình.
• Với các công trình có nhiều tầng, hãy đọc bản vẽ chi tiết của từng tầng riêng biệt.
• Đừng quên chú ý đến các kết cấu và thông số kỹ thuật trong bản vẽ như sàn, cầu thang, dầm, móng, cột, v.v…

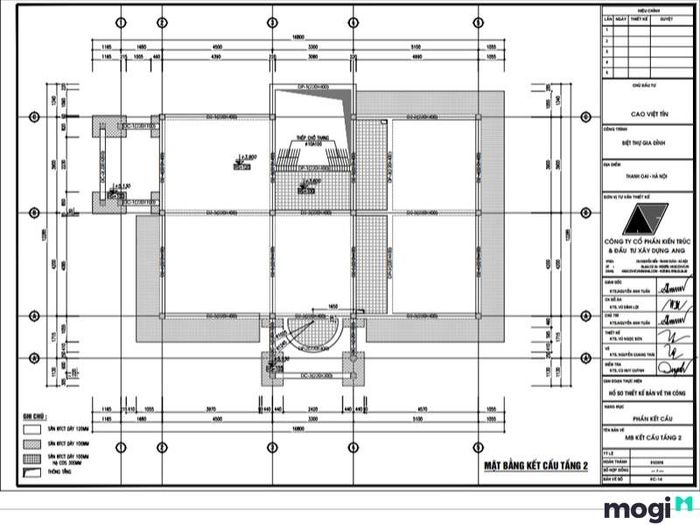

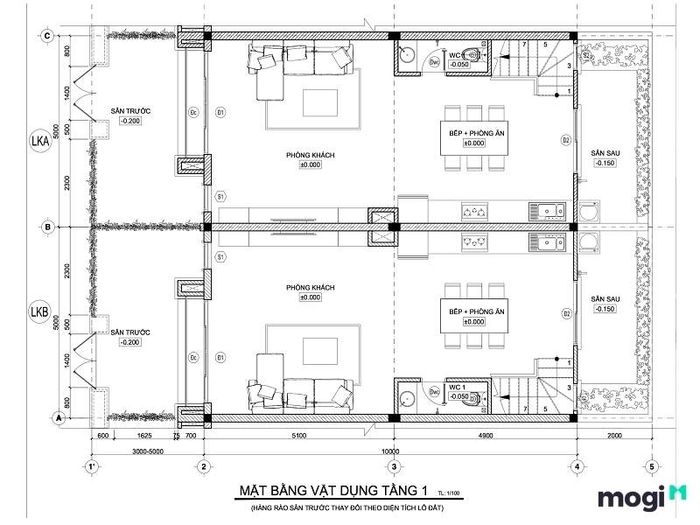

Hướng dẫn đọc bản vẽ mặt bằng và nội thất

Trong các bản vẽ xây dựng nhà ở, bản vẽ mặt bằng tổng sẽ là bản vẽ đầu tiên mà bạn gặp. Đây là bản vẽ thể hiện hình cắt ngang của các tầng trong công trình, thường được tạo ra từ các mặt cắt tưởng tượng song song nằm ngang, với khoảng cách từ mặt phẳng đến mặt sàn khoảng 1,5m. Bản vẽ mặt bằng này sẽ chỉ rõ vị trí của các phòng trong từng tầng.

Một số lưu ý quan trọng về kích thước khi đọc bản vẽ mặt bằng xây dựng:

• Dãy kích thước gần nhất với đường bao thể hiện kích thước các mảng tường và cửa.
• Dãy tiếp theo cung cấp thông tin về khoảng cách giữa các trục tường, trục cột, v.v…
• Dãy kích thước ngoài cùng thể hiện các kích thước của trục tường theo chiều dọc hoặc chiều ngang của công trình.

Cách đọc bản vẽ thiết kế mặt bằng một cách chính xác:

• Chú ý đến kích thước chiều dài và rộng của từng phòng.
• Vị trí và kích thước của các cửa sổ, cửa ra vào được thể hiện rõ trên tường hoặc vách ngăn của công trình.
• Chiều dày của các tường, vách ngăn và kích thước từng mặt cắt của cột cũng phải được ghi chép đầy đủ.
• Diện tích từng phòng được tính bằng mét vuông (m2), nhưng không cần ghi đơn vị sau con số, chỉ cần gạch dưới số diện tích.
• Vị trí của các vật dụng nội thất trong từng phòng cũng cần được thể hiện trên bản vẽ mặt bằng.
• Vị trí và chiều rộng cầu thang phải được chỉ rõ trên bản vẽ, thường dùng các đường gấp khúc để thể hiện.

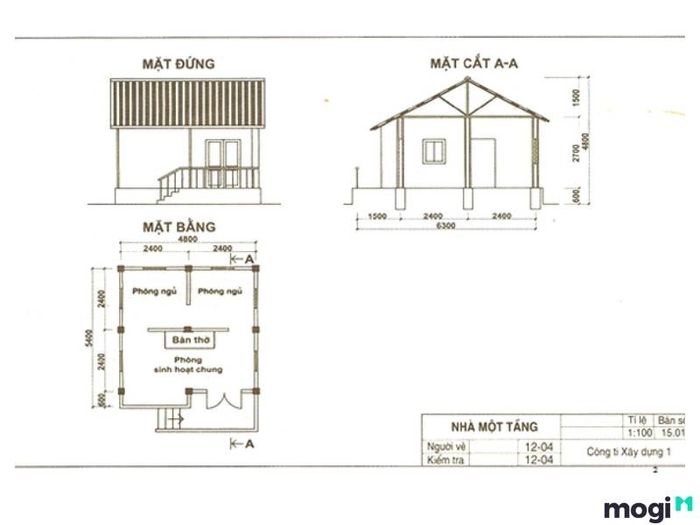

Đọc bản vẽ hình chiếu đứng

Bản vẽ hình chiếu đứng được tạo ra bằng cách sử dụng mặt phẳng cắt song song với mặt phẳng hình chiếu đứng. Loại bản vẽ này giúp ta hình dung được thẩm mỹ và bố cục của công trình từ góc nhìn ngang. Khi đọc bản vẽ hình chiếu đứng, không cần ghi các kích thước chi tiết.

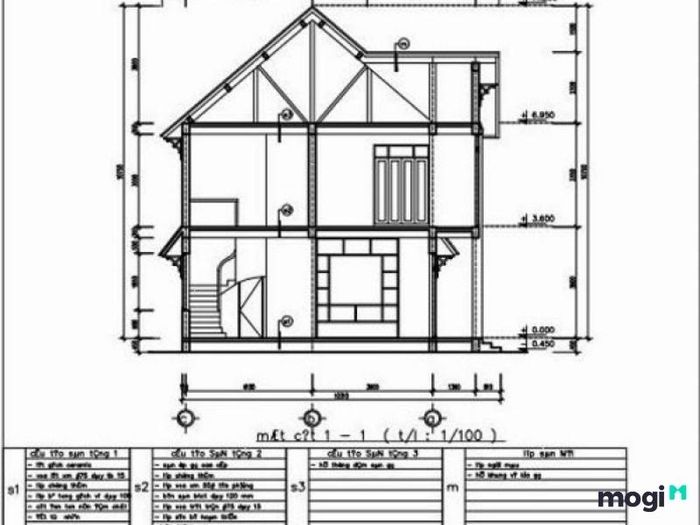

Đọc bản vẽ mặt cắt

Bản vẽ mặt cắt được tạo ra bằng cách sử dụng một hoặc nhiều mặt cắt tưởng tượng theo chiều thẳng đứng, song song với các mặt phẳng hình chiếu cơ bản. Những mặt cắt này giúp tạo ra các góc nhìn khác nhau của công trình. Khi mặt cắt được thực hiện theo chiều dài, sẽ tạo ra bản vẽ cắt dọc; còn nếu thực hiện theo chiều ngang, sẽ tạo ra bản vẽ cắt ngang. Loại bản vẽ này thường được dùng để thể hiện chiều cao của các chi tiết công trình như cửa, cầu thang, hay độ cao từng tầng của ngôi nhà.

Đọc bản vẽ phối cảnh

Khi xem bản vẽ phối cảnh, gia chủ sẽ được chiêm ngưỡng hình ảnh chân thực nhất của công trình sau khi hoàn thiện. Nhờ vào công nghệ hiện đại, các kiến trúc sư có thể tạo ra những bản vẽ phối cảnh sinh động, mang lại cảm giác như thể đây là một công trình thực tế với đầy đủ màu sắc và chi tiết sống động.

Cách đọc bản vẽ móng trong nhà ở

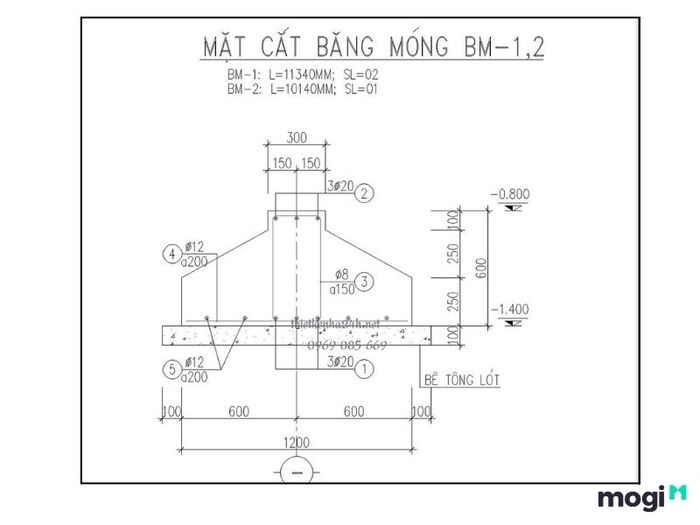

Cách đọc bản vẽ mặt cắt móng băng

Bản vẽ này giúp bạn hiểu rõ các thông số kỹ thuật của móng, từ tổng độ cao cho đến các chi tiết của từng phần như thân móng, cổ móng và phần vuốt móng. Kích thước chiều rộng của móng cũng được chỉ rõ trong bản vẽ.

Cách đọc bản vẽ chi tiết cổ móng

Cổ móng thường xuất hiện trong các loại móng băng, đặc biệt là trong các bản vẽ của nhà có móng bè hoặc móng băng. Trong bản vẽ, bạn sẽ thấy cổ móng được liên kết với đế móng thông qua một khớp bẻ mỏ đặc biệt.

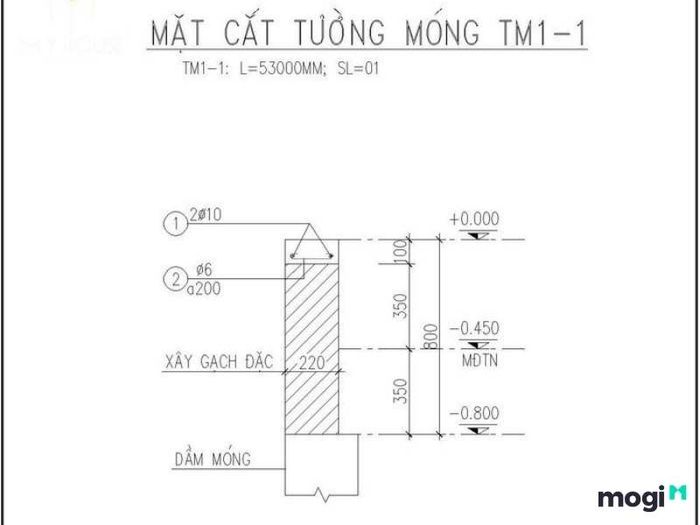

Cách đọc bản vẽ mặt cắt tường móng

Bản vẽ mặt cắt tường móng dùng để thể hiện chi tiết cấu tạo từ móng đến dầm của công trình. Đây là bản vẽ thường thấy trong các công trình có móng cốc, giúp mô tả chính xác các yếu tố kỹ thuật của phần móng.

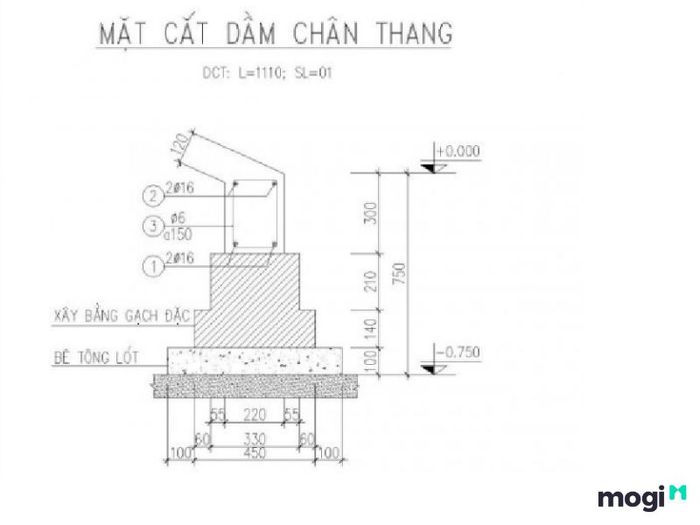

Cách đọc bản vẽ mặt cắt dầm chân thang

Sau khi hoàn tất việc đọc bản vẽ phần móng, tiếp theo là đến bản vẽ mặt cắt dầm chân thang. Đây là bản vẽ mô tả chi tiết phần đế của cầu thang, bao gồm các yếu tố như bê tông mác, dầm liên kết, gạch đặc dỡ, v.v… giúp gia chủ hiểu rõ hơn về kết cấu công trình.

Cách đọc bản vẽ chi tiết móng đơn

Bản vẽ thiết kế móng đơn cung cấp thông tin chi tiết về các kích thước như chiều dài, chiều rộng của phần móng, và ngay cả số lượng sắt cột cũng được thể hiện rõ ràng trong bản vẽ này.

Chúng ta vừa cùng nhau tìm hiểu về cách đọc các ký hiệu viết tắt trong bản vẽ xây dựng nhà ở. Đừng quên ghé thăm website Mytour.vn mỗi ngày để không bỏ lỡ những thông tin mới nhất về bất động sản cùng nhiều chủ đề thú vị khác nhé!
