Cách Kết Nối Công Tắc Ánh Sáng 3 Chiều

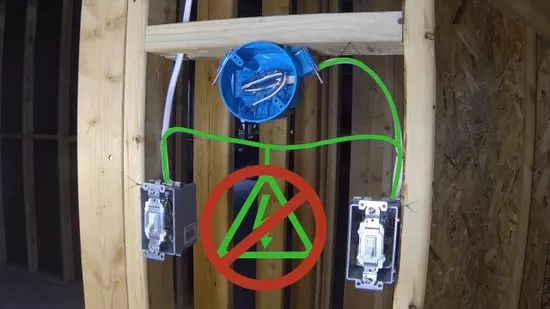

Tắt nguồn điện trong phòng bạn đang làm việc. Đến hộp cầu dao của bạn và đảm bảo không có nguồn điện đến phòng bạn đang làm việc. Sử dụng bộ phát hiện điện áp để đảm bảo rằng bạn sẽ không bị giật khi bắt đầu làm việc.

Vặn chặt hai hộp và đèn vào vị trí, sau đó thu thập đồ dùng của bạn. Trước khi bạn bắt đầu kết nối dây, bạn muốn đảm bảo rằng các đèn được đặt chắc chắn vào vị trí để bạn có thể kết nối mọi thứ một cách hiệu quả. Bạn sẽ cần:

• Hai Công Tắc 3 Chiều
• Hai cáp không kim loại 2 dây (NM)
• Một cáp NM 3 dây
• 2 đoạn dây tiếp đất dài 6'

Đẩy cáp nguồn NM 2 dây vào hộp công tắc đầu tiên. Lấy dây nguồn của bạn, từ nhà, và đẩy vào hộp công tắc đầu tiên. Chọn hướng dẫn mà sẽ làm cho việc rút dây đến hộp công tắc thứ hai của bạn dễ dàng hơn.

Gỡ khoảng 9 inch vỏ bọc từ dây. Bóc đủ lớp cao su xung quanh dây NM của bạn để lộ ra dây bên dưới. Một số người thích làm điều này trước khi đưa vào hộp công tắc, nhưng điều đó không quan trọng.

• Bạn muốn khoảng 3' dây trong hộp và 6' bên ngoài hộp.

Kéo một cáp NM 3 dây giữa hai hộp. Bóc 6-9' ở một đầu để lộ ra ba dây riêng biệt, sau đó chạy nửa đầu vào hộp công tắc đầu tiên của bạn. Lặp lại ở đầu kia và chạy vào hộp công tắc thứ hai của bạn. Cắt cáp lại nếu có dư khi bạn kéo qua hộp thứ hai.

• Dây thứ ba này cho phép nguồn điện chạy đến công tắc thứ hai ngay cả khi công tắc đầu tiên đã tắt.

Sử dụng kẹp cáp để cố định dây vào tường hoặc thanh cầm trong vòng 8' từ hộp. Các cáp phải được cố định sao cho, nếu có kéo hoặc rút dây ở phía dưới, dây sống không bị vụt ra khỏi hộp và gây ra vấn đề. Một số hộp có kẹp để nắm giữ các dây. Các quy định điện hiện tại yêu cầu bất kỳ hộp công tắc nào không có kẹp tích hợp sẽ có dây được cố định trong vòng tám inch từ hộp.

• Cố định vào trung tâm của thanh cầm, trong tường, để không bị va đập bởi thanh cầm ván sau này nếu bạn treo bất cứ điều gì gần ánh sáng.

Kéo một cáp NM 2 dây khác qua hộp công tắc thứ hai, giống như bạn đã làm ở đầu tiên với hộp đầu tiên. Sự khác biệt duy nhất là cáp 2 dây này không phải là cáp điện từ tường - đó là một cáp treo tự do mà bạn sẽ sử dụng để gắn đèn. Hãy chắc chắn lột 9' và kéo dây vào hộp công tắc thứ hai.

• Hãy chắc chắn cố định tất cả các dây trong vòng 8' từ hộp.

Kéo cáp 2 dây từ hộp thứ hai lên và vào đèn. Lột 6-9' của lớp vỏ và kéo các dây của bạn vào để chúng có thể gắn vào đèn. Một lần nữa, hãy chắc chắn sử dụng một kẹp dây để hỗ trợ dây trong vòng 8' từ hộp.

Lột 1' khỏi đầu cuối của tất cả các dây nhỏ. Một cáp NM 2 dây thực sự được tạo thành từ các dây nhỏ, chạy cùng nhau cho tiện lợi. Bạn đã lột bỏ lớp vỏ của những dây đó rồi, nhưng bây giờ bạn cần lột bỏ lớp cao su ở đầu cuối của mỗi dây nhỏ này.

Cuốn các đầu của mỗi dây đen và đỏ thành những lưỡi câu nhỏ. Điều này sẽ làm cho việc gắn chúng vào các công tắc thực sự dễ dàng hơn. Bạn sẽ móc chúng quanh một ốc vít, sau đó bạn siết chặt để kẹp dây vào công tắc ánh sáng.

• Nên trông giống như những cây gậy nhỏ.
• Thường thì việc này dễ nhất với kềm mũi nhọn.

Sử dụng ốc vít để gắn mỗi bộ hai dây trắng lại với nhau. Vặn hai dây trắng, dây trung tính lại với nhau trong mỗi hộp và vặn ốc vít vào. Tiếp tục vặn cho đến khi các dây được cố định và ốc vít giữ nguyên vị trí khi thả ra. Có hai bộ để gắn--

• Bộ trong hộp công tắc đầu tiên
• Bộ trong hộp công tắc thứ hai

Sử dụng nút dây để kết nối hai cặp dây tiếp đất màu xanh cam lại với nhau, thêm một đoạn dây tiếp đất đồng dài 6' vào mỗi cặp dây. Gắn ba đầu dây lại với nhau và vặn nút dây cho đến khi chúng được kết nối chặt chẽ với nhau. Bạn nên có hai dây chạy qua cáp NM và một dây tiếp đất treo trên mỗi bộ.

• Đoạn dây tiếp đất phụ này sẽ được gắn vào công tắc ánh sáng. Trong ngôn ngữ điện, nó được gọi là 'dây lợn'.

Sau khi kết nối xong, gấp gọn dây vào trong hộp một cách ngăn nắp. Bạn muốn xếp chúng thành zig-zag, để chúng trông giống như một cái hòm gấp. Bạn cũng có thể nhét dây vào sau công tắc ánh sáng -- mặc dù chúng không thực sự làm việc. Hai hộp công tắc của bạn nên được kết nối giống nhau, như sau:

• Hai dây trắng, trung tính được buộc lại bằng nút dây.
• Hai dây tiếp đất, cộng với một dây lợn, được buộc lại bằng nút dây.
• Một dây màu đỏ, với đầu được lột và uốn cong.
• Một dây màu đen, với đầu được lột và uốn cong.

Lắp lại ván thạch cao, vật liệu che phủ, v.v. trước khi tiếp tục. Bây giờ, phần kết nối dây thực sự đã hoàn tất. Bạn chỉ cần gắn cáp vào công tắc và đèn một cách thích hợp bây giờ -- nhưng thiết bị sẽ được mở ra bởi tường của bạn. Mọi thứ 'sau màn' chủ yếu đã hoàn thành.

Gắn dây điện màu đen (từ tường) vào ốc vít chung (màu đen) trong công tắc ánh sáng ba chiều. Gắn đầu uốn cong của dây dưới ốc vít, sau đó siết chặt ốc vít để giữ dây chặt chẽ. Ốc vít này thường ở phía trên bên trái của công tắc và được sơn màu đen, nhưng hãy kiểm tra hướng dẫn đi kèm với công tắc của bạn nếu bạn không chắc chắn.

• Không phải tất cả các công tắc đều được làm cho kết nối ba chiều. Hãy đảm bảo bạn mua hàng phù hợp.
• Trong hộp của bạn nên có hai dây màu đen -- một từ nguồn điện, một dây dẫn đến hộp khác. Hãy chắc chắn bạn sử dụng dây điện nguồn.

Gắn dây đen và đỏ còn lại (từ dây NM 3 dây) vào ốc vít điều khiển trên công tắc. Những ốc vít này, thường là màu vàng, sẽ nằm ở hai bên đối diện của công tắc. Kéo dây đỏ vào bên với dây nguồn đen của bạn, và dây đen vào ốc vít giống hệt ở phía bên kia của công tắc.

Gắn dây đất treo (pigtail) vào ốc vít nối tiếp màu xanh. Chỉ còn lại một ốc vít duy nhất, và nó dành cho cáp nhỏ, dài 6' được gắn vào dây đất. Lặp dây quanh ốc vít và siết chặt như bất kỳ dây nào khác.

Gắn dây đen dẫn đến ánh sáng vào ốc vít điều khiển chính (đen). Việc kết nối trên công tắc thứ hai gần như giống với công tắc đầu tiên, ngoại trừ điểm khác biệt quan trọng này: dây đen dẫn đến ánh sáng, không phải từ nguồn điện.' Khi bạn đã vặn chặt dây này xuống, phần còn lại giống hệt nhau:

• Gắn nhóm dây đỏ và đen lại (từ dây NM 3 dây) vào các ốc vít điều khiển
• Gắn dây pigtail vào ốc vít nối tiếp màu xanh.

Gắn các dây phù hợp vào bộ chuyển đổi ánh sáng của bạn. Bạn sẽ có một không gian cho dây trung tính (màu trắng), một dây đất (màu cam hoặc xanh) và một dây nguồn (màu đen). Chúng sẽ vặn chặt dễ dàng, và ánh sáng của bạn đã sẵn sàng. Đặt lại nắp cho công tắc, vặn chúng vào chỗ, và bật nguồn trở lại để hoạt động.

Chọn kích thước dây phù hợp. Nếu xuất phát từ một bảng điện hoặc hộp cầu dao, dây đồng #12 là kích thước tối thiểu khi kết nối vào một cầu dao hoặc cầu chì 20 ampere; dây đồng #14 là kích thước tối thiểu khi kết nối vào một cầu dao hoặc cầu chì 15 ampere (dây nhôm trên các mạch có dung lượng này đã bị cấm từ nhiều năm trước).

• Kích thước của tất cả các dây trong bất kỳ mạch nào phải giống nhau. Khi lấy nguồn từ một ổ cắm điện gần đó hoặc một thiết bị mạch khác, dây mới phải có kích thước giống như những dây cung cấp nguồn cho ổ cắm.

Chọn loại dây cáp phù hợp. Dây cáp cung cấp nguồn hoặc cung cấp năng lượng nên là dây cáp '2 dây' (hoặc dây dẫn) cộng thêm một dây đất. Xem bên dưới để biết mô tả và ứng dụng của các loại dây cáp thông thường.

Tắt nguồn điện. Đây là một bước rất quan trọng. Xin vui lòng không bỏ qua nó.

Lắp đặt một dây cáp 2 dây giữa nguồn điện (hộp ổ cắm, bảng điều khiển điện, vv) và hộp công tắc đầu tiên. Để 8–10 inch (20,3–25,4 cm) dây bên trong cả hai hộp (nguồn và công tắc đầu tiên) trước khi cắt dây để thuận tiện cho việc kết nối với công tắc và nguồn điện. Kết nối dây đất với dây đất mạch bằng một ốc vít dây hoặc kết nối được chấp nhận khác (xem cách Kết nối Dây Điện). Dây đất nên được kết nối với thanh nối trung tính. Cuối cùng, kết nối dây đen với nguồn điện nóng hoặc cầu chì / ống chì và dây trắng với nguồn cung cấp trung tính hoặc thanh nối trung tính trong bảng điều khiển điện.

• Nếu được trang bị một thanh nối trung tính riêng biệt, thay vì kết nối với thanh nối trung tính, dây đất có thể kết nối với thanh nối đất. Tuy nhiên, nếu tất cả các dây đất hiện có đều được kết nối vào một thanh và tất cả các dây trắng hiện có đều được kết nối vào một thanh khác, việc duy trì kết nối dây đất và trung tính riêng biệt là bắt buộc.
• Không bao giờ đưa dây đất vào thanh nối trung tính chỉ có dây cách điện màu trắng hoặc xám được kết nối hoặc ngược lại.
• Nếu nguồn cung cấp là một bảng điều khiển điện hoặc hộp cầu dao, dây cáp nên được cắt ít nhất đủ dài để đến điểm kết thúc xa nhất (cầu chì hoặc ống chì, đất và thanh nối trung tính) mà không cần phải nối.

Lắp đặt một dây cáp 3 dây từ hộp công tắc đầu tiên đến hộp của bộ đèn. Để 8–10 inch (20,3–25,4 cm) dây bên trong mỗi hộp trước khi cắt dây để thuận tiện cho việc nối dây và kết nối với công tắc và đèn.

• Một dây cáp 3 dây có một dây 'thêm' so với dây cáp 2 dây, và dây này gần như luôn được bọc bằng cách cách cách điện màu đỏ. Dây thứ ba này cần thiết cho cài đặt công tắc 3 chiều.

Cài đặt một dây cáp 3 dây từ hộp công tắc thứ hai đến hộp đèn. Để 8–10 inches (20.3–25.4 cm) dây bên trong mỗi hộp trước khi cắt cáp để dễ dàng nối và kết nối với bộ đèn.

Kết nối dây mát đất, thường là màu xanh. Cung cấp các đoạn ngắn hơn (8 inches/20.5 cm) của dây trần hoặc dây cách điện màu xanh cho nhóm được gắn bằng wire-nut để cho phép kết nối với các ốc vít terminal mát đất màu xanh trên mỗi thiết bị trong hộp (công tắc, ổ cắm, bộ đèn, v.v.) - một đoạn dây cách điện cho mỗi ốc vít terminal mát đất. Nếu hộp công tắc hoặc nối tiếp là kim loại, nó cũng phải được nối mát đất một cách chắc chắn bằng một ốc vít mát đất màu xanh hoặc kẹp mát đất được phê duyệt. Điều này phải được thực hiện ở mỗi hộp mà cáp đi vào và ở mỗi thiết bị cung cấp điểm kết thúc cho mát đất.

Kết nối dây cung cấp trong hộp công tắc đầu tiên. Trước tiên, kết nối tất cả các dây mát đất như đã mô tả trước đó. Dây cáp 2 dây từ nguồn cung cấp đi vào phía dưới của hộp công tắc và dây nóng (đen) kết nối với terminal phổ biến hoặc shunt trên công tắc 3 chiều. Chỉ có một terminal như vậy trên công tắc 3 chiều, và nó thường được xác định là có một ốc vít terminal màu sắc khác nhau (thường đậm hơn đáng kể) so với hai ốc vít terminal khác (không tính ốc vít mát đất màu xanh).

Kết nối dây cáp 3 trong hộp công tắc đầu tiên. Dây cáp 3 đi vào qua phía trên của hộp công tắc đầu tiên. Dây cách điện màu đỏ kết nối với bất kỳ một trong hai ốc vít terminal không sử dụng (được hiển thị trong hình ảnh ở trên là ở phía trên bên trái và phải của cả hai công tắc 3 chiều). Không quan trọng dây này được kết nối với ốc vít terminal nào.

Kết nối dây trong hộp đèn. Một lần nữa, kết nối tất cả các dây mát đất như đã mô tả trước đó, nếu chưa hoàn thành. Trong hộp đèn, sẽ có hai cáp 3 dây. Một cáp 3 dây bắt nguồn từ hộp công tắc đầu tiên và có dây cách điện màu trắng làm trung tính. Cáp 3 dây khác bắt nguồn từ hộp công tắc thứ hai và sẽ trở thành “chân công tắc”. Đánh dấu cả hai đầu của dây này bằng cách bọc băng dính điện đen để cảnh báo những người làm việc trên mạch sau đó rằng nó không còn là trung tính nữa. Điều này là yêu cầu mã điện mới hơn, nhưng đã trở thành một thực hành phổ biến mỗi khi một dây trắng hoặc xám là / hoặc có thể trở nên nóng.

Kết nối dây cáp 3 trong hộp công tắc thứ hai đến công tắc. Kết nối tất cả các dây mát đất như đã mô tả trước đó, nếu chưa hoàn thành. Kết nối dây cách điện màu đen vào ốc vít terminal chung hoặc shunt của công tắc (một lần nữa, ốc vít terminal chung là ốc vít có màu sắc khác biệt so với các ốc vít còn lại trên công tắc).

Kết nối bộ đèn. Hộp đèn chỉ cần có một dây màu đen, một dây màu trắng và một dây mát đất để cung cấp điện cho bộ đèn.

Hoàn thiện. Kiểm tra tất cả các wire nut để đảm bảo chặt chẽ và bề mặt dẫn trung tính và dẫn nóng không bị lộ ra. Gấp cẩn thận tất cả các dây vào các hộp và cố định các thiết bị và bộ đèn bằng ốc vít. Lắp các bảng và nắp che. Khôi phục nguồn điện và kiểm tra.

Hiểu về các loại dây cáp không kim loại. Dây cáp NM (còn được gọi là 'Romex®') và dây cáp UF ('dây cáp dẫn nước dưới lòng đất') đều có bọc nhựa quấn quanh 2 (hoặc nhiều hơn) dây cách điện - bao gồm một dây màu trắng và một dây màu đen - và một dây không cách điện.

Hiểu các loại dây cáp bọc, bao gồm BX, MC và AC. Các loại dây cáp bọc rất giống nhau chỉ có những biến thể nhỏ. Chúng bao gồm một ống kim loại được hình thành bởi một dải thép hoặc nhôm xoắn kín, hình nón quanh hai (hoặc nhiều hơn) dây cách điện - bao gồm một dây màu trắng, một dây màu đen và thường là một dây màu xanh. Các dây không có dây cách điện màu xanh sử dụng ống kim loại bên ngoài như là dây dẫn mát đất. Loại AC được sản xuất với một dây dẫn nối bên trong liên tục tiếp xúc với vỏ kim loại.

Biết về các hạn chế của mỗi loại dây cáp. Có những biện pháp phòng ngừa và hướng dẫn đặc biệt cho mỗi loại và kết nối đặc biệt cho các dây cáp bọc. Ví dụ, không sử dụng kết nối Romex (Loại NM) trên dây cáp bọc, ngay cả khi nhiều kết nối có vẻ giống nhau.

Nếu nguồn điện đến từ một dây cáp bọc thiếu một dây mát đất có kích thước đầy đủ (#12 hoặc #14), hãy sử dụng một hộp kim loại để mở rộng đất từ lớp vỏ bọc kim loại đến hộp và đến dây mát đất của mạch. Làm điều này bằng cách vặn ốc vít tiêu chuẩn màu xanh, đầu lục giác vào một lỗ đã được tiền trước trong hộp kim loại, hoặc sử dụng một kẹp mát đất màu xanh đặc biệt.

Quen thuộc với các quy ước đặt tên của dây cáp. Tất cả các loại dây cáp này đều có 'tên thương mại' được rút ra từ số dây dẫn cách điện không phải mát đất, loại cấu trúc và tên các nhà sản xuất. Ví dụ, một dây cáp 'mười hai-hai (12/2) Romex®' có hai dây dẫn #12, cộng với một dây mát đất kích thước đầy đủ #12. Một dây cáp 'mười bốn-ba (14/3) BX' là một dây cáp có vỏ kim loại với ba dây dẫn #14, cộng với một dây mát đất kích thước đầy đủ #14. Một số loại BX cũng đã được kiểm tra và được phê duyệt để sử dụng vỏ làm dây dẫn mát đất hoặc dây dẫn nối.

Chẩn đoán và điều trị các vấn đề với công tắc một cách khác biệt tùy thuộc vào sự đặt cách tương đối giữa các công tắc và nguồn điện.

Khi tái tạo, luôn kiểm tra cầu chì hoặc cầu chì ngắt mạch mà đèn hoặc ổ cắm mới được lắp đặt.

Dây cáp Romex cả hai loại 12.2 và 12.3 (cho mạch 20 amp) HOẶC 14.2 và 14.3 (cho mạch 15 amp). Hai công tắc ánh sáng 3 chiều. Một hộp đèn. Hai hộp công tắc. Kéo cắt dây. Dao bào hoặc dao. Nút dây. Vít cắt và vít lục giác.
