Điều khiển một chiếc máy bay từ xa có thể là một sở thích vui nhộn, nhưng cũng có thể gây chi phí. Xây dựng chiếc máy bay của riêng bạn từ đầu là một cách vui nhộn để giảm chi phí.
Chuẩn bị các bộ phận

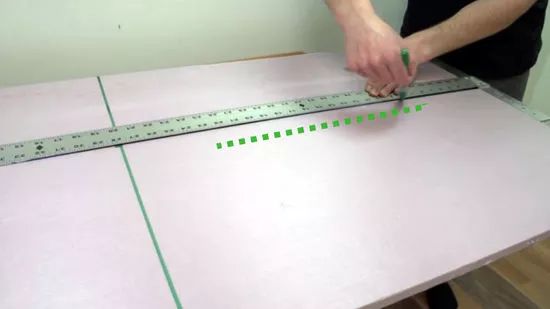

Chuẩn bị thân máy bay. Trên một miếng bìa, sử dụng bút chì để vẽ các hình dạng bạn sẽ cần cho thân máy bay. Sử dụng một thước góc hoặc một đối tượng có cạnh vuông, như một cuốn sách nhỏ, để có góc 90 độ. Sử dụng một thước hoặc cạnh phẳng khác để giúp bạn vẽ các đường thẳng. Sau đó, cắt các hình dạng bạn đã tạo ra. Bạn sẽ cần phải vẽ và cắt các hình dạng sau:
2 tam giác vuông phải có kích thước 15 × 15 × 21.5 inch (38.1 × 38.1 × 54.6 cm) mỗi cái. 1 hình vuông có kích thước 10.6 × 10.6 inch (26.9 × 26.9 cm).
Cắt các phần elevon ra. Elevon kết hợp các chức năng của bộ điều khiển đuôi và cánh lái trong máy bay không đuôi. Nghĩa là, chúng điều khiển sự đào và lăn của máy bay. Chúng là hai thanh nhỏ ở phía sau cánh máy bay có thể xoay lên và xuống. Giống như bạn đã làm cho phần thân máy bay, hãy vẽ và cắt các hình dạng sau cho elevon:
Lắp ráp elevon. Với hai hình chữ nhật bạn đã làm ở bước trước đó đặt cạnh nhau, dán hai hình vuông nhỏ vào một đầu của mỗi hình chữ nhật, căn chỉnh với các góc. Hai hình vuông cũng sẽ giữ các chốt điều khiển.
Cắt phần ổn định theo chiều dọc. Bộ ổn định theo chiều dọc mang lại sự ổn định cho máy bay khi bay. Hình dạng của mảnh này hơi lạ. Để làm nó, bắt đầu với một hình vuông có kích thước 6 × 6 inch (15.2 cm × 15.2 cm). Sau đó, làm theo các bước sau:
Làm chốt điều khiển. Chốt điều khiển gắn các phần có thể di chuyển của máy bay vào hệ thống điều khiển từ xa. Căn chỉnh hai que kem lại với nhau và khoét một lỗ qua một đầu của chúng. Cắt đầu của các que kem để bạn được hai mảnh que kem nhỏ có lỗ.
Gắn chốt điều khiển vào elevon. Để phù hợp với các cạnh của chốt điều khiển tự chế của bạn với elevon, bạn sẽ cần cắt một khe cho chúng. Ở một góc 45 độ, chạm một khe vào mỗi miếng dán cốt lõi (hình vuông.) Đảm bảo chốt điều khiển vừa với vào khe, sau đó dán chúng vào. Nói cách khác, các cạnh thẳng của que kem sẽ gắn vào các đầu được gia cố của elevon.
- Cạnh có lỗ phải hướng lên trên.
Xây dựng máy bay. Đặt hai tam giác vuông lớn cạnh nhau. Các góc vuông nên tiếp xúc. Bây giờ bạn sẽ có một tam giác cân lớn, với đỉnh của nó hướng ra xa bạn. Dán hai tam giác vuông vào nhau, kéo dài băng dính khi bạn đặt nó qua bề mặt bìa carton để có độ bám chặt chẽ. Sau khi bạn đã làm điều này, lật tam giác qua mặt bên kia.
Dán miếng vuông lớn vào tam giác. Sử dụng keo nóng, thoa đều keo lên một bên của hình vuông. Căn chỉnh một góc của hình vuông với đỉnh của tam giác lớn bạn vừa tạo ra, sau đó nhấn xuống phần vuông. Hình vuông sẽ nằm ở giữa hai miếng tam giác nhỏ. Hình vuông và 2 tam giác, tất cả được dán lại với nhau, tạo thành thân máy bay.
Gắn elevon. Đặt máy bay và elevon phẳng trên bàn làm việc của bạn, với các chốt điều khiển hướng lên trên. Căn chỉnh hai elevon với mép dưới của máy bay. Đảm bảo các phần được gia cố hướng vào giữa. Dán mỗi elevon vào thân máy, đảm bảo che kín chiều dài của mỗi chiếc bằng băng dính. Nếu cần, cắt bớt phần thừa của băng dính từ các góc bên ngoài.
Gắn ổn định theo chiều dọc. Vẽ một đường thẳng dọc đo được sáu inch ở giữa đáy của thân máy bay. Nó cũng nên sát với các đầu được gia cố của hai elevon. Sử dụng nó như một hướng dẫn, cắt một rãnh dọc theo đường này. Sau khi kiểm tra để đảm bảo rãnh vừa với, lắp vào ổn định theo chiều dọc, một cạnh thẳng xuống vào rãnh này. Dán nó vào chỗ, đảm bảo thoa một ít keo ở cả hai bên của ổn định để giữ chặt nhất.
Gắn stabilizer theo chiều dọc. Vẽ một đường thẳng dọc đo được sáu inch ở giữa đáy của thân máy bay. Nó cũng nên sát với các đầu được gia cố của hai elevon. Sử dụng nó như một hướng dẫn, cắt một rãnh dọc theo đường này. Sau khi kiểm tra để đảm bảo rãnh vừa với, lắp vào ổn định theo chiều dọc, một cạnh thẳng xuống vào rãnh này. Dán nó vào chỗ, đảm bảo thoa một ít keo ở cả hai bên của ổn định để giữ chặt nhất.
Lắp đặt thiết bị điện tử. Đánh dấu một khu vực phía sau mũi máy bay cho động cơ. Bạn có thể sử dụng chính động cơ làm hướng dẫn cho kích thước của nó. Ngay phía sau khu vực này, cắt một rãnh ngang qua thân máy bay cho cánh quạt của bạn. Sau đó, lắp đặt động cơ trong khu vực bạn đã đánh dấu.
- Bạn cũng có thể gắn cánh quạt vào động cơ vào thời điểm này.
Gắn các thành phần khác. Các thành phần khác bao gồm bộ điều khiển tốc độ, bộ nhận và gói pin. Dán những mục này vào vị trí, lưu ý phân phối trọng lượng đồng đều. Mặc dù chúng có thể không nặng nề, ngoại trừ gói pin, bạn sẽ muốn giữ trọng lượng của chúng cân bằng để máy bay không thiên về một bên khi nó ở trong không khí.
Gắn servos. Servos chứa bánh răng điều khiển các bộ phận chuyển động của máy bay. Ở hai bên của ổn định theo chiều dọc và phía trước của elevons, đánh dấu một chỗ cho mỗi servo. Sau đó, cắt một lỗ ở các chỗ bạn đã đánh dấu. Chèn mỗi servo vào lỗ và cố định chúng vào thân máy bay bằng keo.
Kết nối dây. Bắt đầu bằng cách gắn servos vào các cánh điều khiển. Bạn sẽ cần hai thanh đẩy để di chuyển elevons lên và xuống, mà bạn sẽ vít vào các cánh điều khiển. Các đầu còn lại sẽ gắn vào các servos. Cuối cùng, kết nối tất cả vào bộ nhận.
- Dán hoặc dán lại dây xuống để chúng không treo ra ngoài máy bay.
Kết nối dây. Bắt đầu bằng cách gắn servos vào các cánh điều khiển. Bạn sẽ cần hai thanh đẩy để di chuyển elevons lên và xuống, mà bạn sẽ vít vào các cánh điều khiển. Các đầu còn lại sẽ gắn vào các servos. Cuối cùng, kết nối tất cả vào bộ nhận.
- Dán hoặc dán lại dây xuống để chúng không treo ra ngoài máy bay.
Mẹo
Những Điều Bạn Sẽ Cần
- Tấm bìa bằng bìa cứng
- Keo nóng
- Dao hộp
- Que kem
- 2 servos
- 2 thanh đẩy
- Động cơ brushless 20-amp
- Bộ điều khiển tốc độ
- Cánh quạt 9x6
- Gói pin
- Bộ thu sóng
- Bộ điều khiển radio
- Băng dính
