Cách làm máy nghiền bi

Máy nghiền bi là một công cụ đặc biệt được sử dụng để nghiền các chất rắn cứng thành bột mịn. Chúng tương tự như máy nghiền đá trong việc thiết bị là một thùng quay chứa bóng nặng để nghiền chất liệu thành bột. Vật liệu gốm, hợp chất tinh thể và thậm chí một số kim loại có thể được nghiền bằng máy nghiền bi. Bằng cách sử dụng động cơ, thùng chứa, dây đai, bánh xe đẩy, và một số nguyên liệu xây dựng cơ bản, bạn có thể tự làm máy nghiền bi của riêng mình.

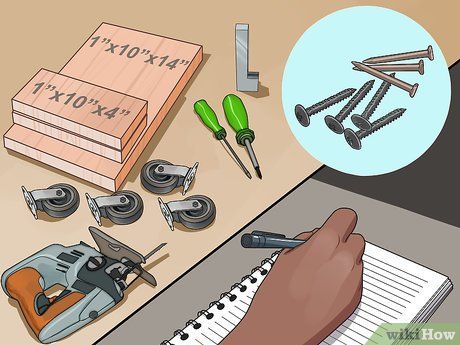

Thu thập các vật liệu cần thiết. Làm máy nghiền bi là một quy trình tương đối đơn giản, nhưng cần phải có khá nhiều vật liệu. Nhiều vật liệu có thể được tái chế từ các dự án khác và được tìm thấy trong đống rác, nhưng một số có thể cần được mua. Khi bạn đã có các vật liệu sau, bạn có thể bắt đầu xây dựng (1 inch = 2,54 cm):

• Vít gỗ
• Bốn bánh xe đẩy nhỏ
• Một thùng trụ có nắp đậy chắc chắn (đường kính từ 3-5 inch và chiều dài khoảng 12 inch là đủ cho quá trình nghiền)
• Một nền gỗ kích thước 1”x10”x14” (bạn có thể cần một nền nhỏ hơn hoặc lớn hơn nếu thùng của bạn nhỏ hơn hoặc lớn hơn)
• Hai mảnh gỗ kích thước 1”x10”x4”
• Đầu vít
• Dây đai cao su (đường kính lớn hơn ít nhất 1 inch so với thùng)
• Một máy cưa lọng
• Động cơ 12V DC với đầu gắn răng cưa (có thể thu được từ máy in cũ)
• Gắn máy
• Một mảnh kim loại phế liệu nhỏ
• Một nguồn điện DC

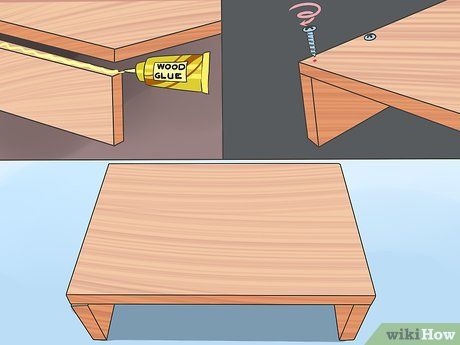

Chế tạo cơ sở. Cơ sở gỗ sẽ làm nhiệm vụ làm chỗ đỡ cho máy nghiền bi. Nó có thể được làm bằng cách đặt nền gỗ lên trên hai mảnh gỗ kích thước 1”x10”x4” (2.54cm x 25.4 cm x 10.16 cm). Đặt một mảnh nhỏ ở mỗi đầu của nền và vặn chúng vào vị trí bằng bốn vít gỗ được phân bố đều.

• Đặt các mảnh gỗ sao cho cơ sở đặt ở độ cao là 4” (10.16 cm).
• Bạn có thể cố định các mảnh gỗ vào chỗ của chúng bằng keo gỗ trước khi sử dụng vít để làm cho nó cứng hơn.

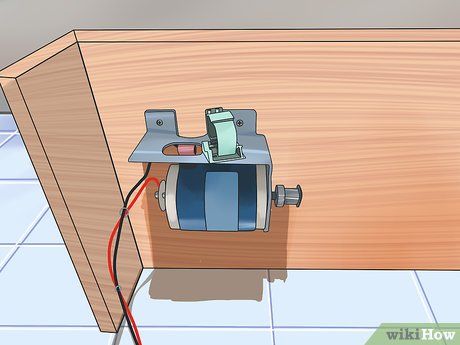

Gắn động cơ ở dưới cùng của nền gỗ. Bạn muốn gắn động cơ vào phía dưới của nền gỗ. Động cơ sẽ được gắn vào dây đai và làm cho thùng tròn quay. Gắn động cơ ở giữa nền gỗ khoảng 1 inch từ phía trái. Động cơ chỉ nên vừa vặn vào khung gắn ở một vị trí. Đặt động cơ vào khung và vặn một bên của khung vào vị trí.

• Để một bên của khung không được gắn giúp động cơ treo xuống tăng cường căng và giữ dây đai không trượt.

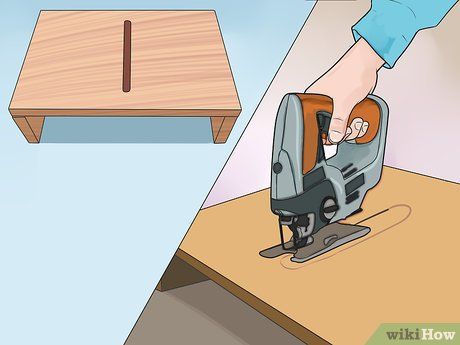

Cắt một khe qua nền gỗ phía trên phần gắn răng cưa. Với động cơ đã gắn, bạn có thể thấy rõ nơi kết thúc phần gắn răng cưa. Đánh dấu nền gỗ ngay phía trên nơi kết thúc của cánh động cơ và cắt một khe dài, hẹp chỉ rộng hơn độ dài của dây đai. Dây đai sẽ được kết nối với động cơ được gắn dưới nền gỗ. Nó sẽ được đưa qua khe để quấn quanh thùng và làm cho nó quay.

• Tháo động cơ trước khi cắt để tránh gây hỏng cho cánh động cơ.
• Bạn muốn khe đủ lớn để dây đai quay mà không chạm vào các bên của khe.
• Vẽ lại độ rộng của dây đai và thêm khoảng 1/8” (32 mm) vào mỗi bên. Sử dụng máy cưa lọng để cắt khe ra.
• Hãy cẩn thận khi làm việc với máy cưa lọng. Đeo kính bảo hộ để tránh bị tổn thương từ các mảnh gỗ bay ra.

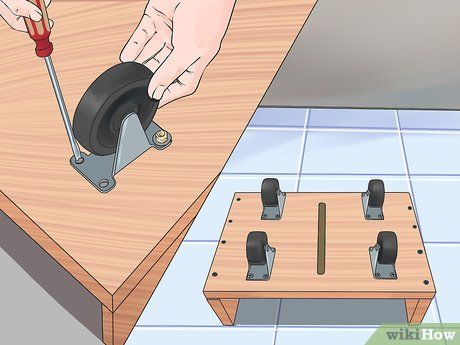

Gắn bánh xe đẩy vào nền gỗ. Xác định vị trí tốt nhất cho bánh xe đẩy bằng cách đặt chúng lên trên nền gỗ và đặt thùng tròn lên trên bánh xe. Bánh xe đẩy sẽ giúp thùng tròn quay. Điều chỉnh bánh xe cho đến khi thùng tròn ngồi khoảng ½” (13 mm) phía trên đỉnh nền gỗ.

• Với bánh xe đặt đúng cách, vặn chúng vào để gắn kết.

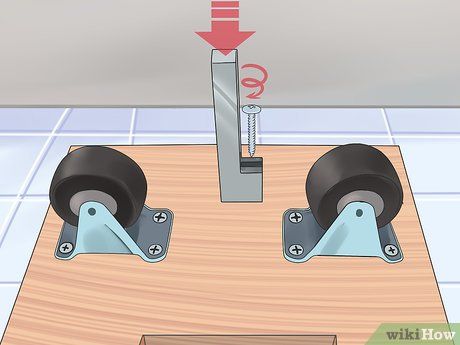

Gắn kim loại phế liệu làm chặn thùng. Khi thùng tròn đặt lên bánh xe đẩy, bạn có thể xác định vị trí tốt nhất để gắn kim loại phế liệu của bạn. Kim loại phế liệu sẽ làm nhiệm vụ làm chặn để ngăn thùng tròn trượt ra khỏi dây đai khi quay. Vặn chặt kim loại phế liệu khoảng 1/8” (32 mm) ra khỏi mép của thùng.

• Một hình dạng tốt cho mảnh này là hình chữ nhật mảnh: khoảng 4”x1”x1” (10.16 cm x 2.54 cm x 2.54 cm).
• Nếu thùng tròn trượt khi thiết bị đang hoạt động, nó sẽ bị ngăn không cho trượt ra bởi kim loại phế liệu.
• Một lựa chọn thay thế cho kim loại phế liệu có thể là một mảnh gỗ hoặc nhựa dày.

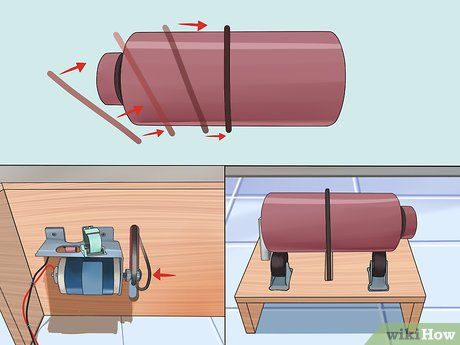

Lắp dây đai và thùng vào vị trí. Đưa dây đai qua khe trên nền gỗ sao cho nó kết vào bộ gắn răng cưa của cánh động cơ. Giữ dây đai kết, trượt thùng qua dây đai lên trên bánh xe đẩy.

• Nếu mọi thứ đã được xây dựng đúng cách, dây đai nên căng với thùng.
• Nếu dây đai không căng, bạn có thể cần giảm chiều cao của cánh động cơ hoặc nâng bánh xe đẩy lên.
• Độ dài dây đai không thể được điều chỉnh, vì vậy nếu dây đai quá lớn, bạn sẽ cần một dây đai nhỏ hơn.

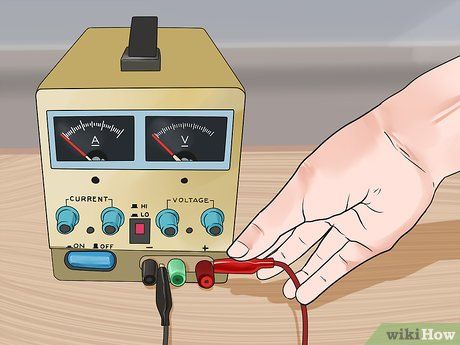

Gắn động cơ vào nguồn cung cấp điện. Động cơ nên có một dây màu đen và một dây màu đỏ ra khỏi đó. Sử dụng dây với kẹp cá sấu ở đầu, gắn dây màu đỏ vào đầu dương của nguồn cung cấp điện và dây màu đen vào đầu âm của nguồn cung cấp điện.

• Nếu bạn nhầm lẫn dây, không sao cả. Máy nghiền bi vẫn hoạt động, động cơ chỉ quay theo hướng ngược lại.
• Hãy cẩn thận khi sử dụng nguồn điện. Nếu bạn không chắc chắn về điện tử, hãy hỏi một người bạn có kỹ năng chuyên môn hơn trước khi sử dụng nó.

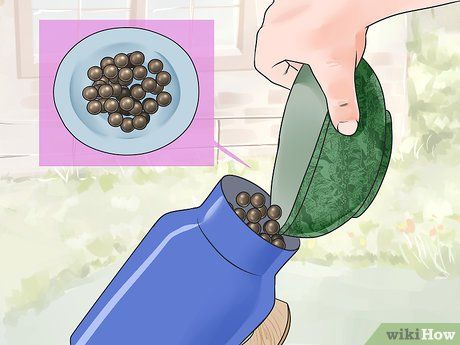

Lấp đầy thùng bằng các viên kim loại nhỏ. Hầu hết mọi người thích sử dụng các viên thép, nhưng các viên chì và thậm chí cả viên bi cũng có thể được sử dụng cho quá trình nghiền của bạn. Sử dụng các viên có đường kính từ ½” (13 mm) đến ¾” (19 mm) bên trong máy nghiền. Số lượng viên sẽ phụ thuộc vào kích thước chính xác của thùng của bạn.

• Đối với một thùng tròn có kích thước sử dụng như trên, khoảng 40-60 viên sẽ là đủ. Thùng lớn hơn sẽ yêu cầu nhiều viên hơn.
• Một nguyên tắc tốt là lấp đầy thùng khoảng 1/3 với các viên.

Thêm hóa chất bạn cần nghiền. Bạn có thể lấp đầy thùng bằng bất kỳ chất liệu nào bạn muốn nghiền. Bạn chỉ cần để đủ chỗ cho mọi thứ có thể di chuyển. Giữ thùng khoảng 2/3 đầy là đủ.

• Có thể lấp quá mức thùng, vì vậy hãy thử nghiệm với máy nghiền bi của bạn để kiểm tra giới hạn của nó.
• Cố chặt nắp lại khi đã thêm tất cả mọi thứ vào.
• Khi thùng đầy, bạn đã sẵn sàng trượt thùng vào dây đai.
• Đừng nghiền các hóa chất nổ hoặc dễ cháy, đặc biệt là với các viên kim loại. Chuyển động xoay có thể gây ra tia lửa và cháy.

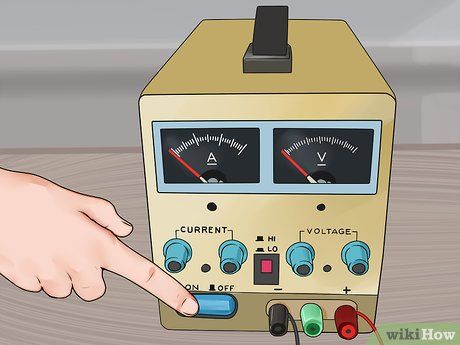

Bật nguồn điện. Bắt đầu với nguồn điện được thiết lập ở 12 volt. Bạn có thể sử dụng nguồn điện để điều chỉnh tốc độ quay bằng cách thay đổi điện áp. Bạn muốn thùng quay đủ nhanh để nghiền hóa chất, nhưng không quá nhanh để các viên bi nghiền không bám vào các bên của thùng do lực ly tâm.

• Điện áp tốt nhất có thể thay đổi tùy thuộc vào trọng lượng của hóa chất mà bạn đang cố gắng nghiền.

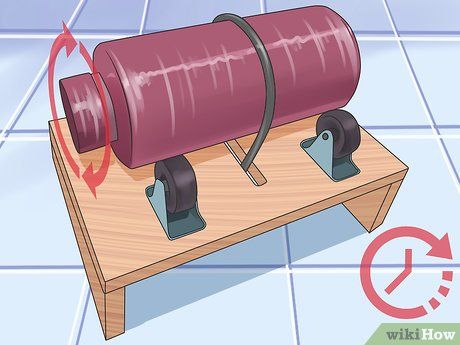

Cho máy chạy trong vài giờ. Mất thời gian để nghiền hóa chất của bạn thành bụi mịn. Bởi vì máy nghiền bi khá ồn ào, hãy để nó trong tủ hoặc tầng hầm khi nó đang hoạt động. Kiểm tra nó định kỳ để đảm bảo mọi thứ đều hoạt động một cách trơn tru.

• Sau vài giờ, kiểm tra độ đồng nhất của hóa chất của bạn. Nếu không mịn đủ cho sở thích của bạn, hãy đặt lại vào máy nghiền và để nó chạy lâu hơn.
• Khi bạn đã xong, đổ nội dung qua một cái rây để loại bỏ các viên bi thép và bất kỳ mảnh vật nào không được nghiền mịn.

• Không để máy nghiền bi tự chế này hoạt động mà không có người trông coi.
• Không sử dụng các viên bi thép hoặc các phương tiện nghiền khác khi nghiền các vật liệu dễ cháy.
