Hướng dẫn này sẽ chỉ bạn cách tạo một mô hình 3D của một bánh răng bằng cách sử dụng Onshape, cho phép bạn lý tưởng là in 3D cấu trúc đó. Hướng dẫn này giả định bạn đã sử dụng và thoải mái với Onshape.
Bước
Bắt đầu với bánh xe
Mở Onshape và đăng nhập. Đi tới tài liệu của bạn và nhấp vào Tạo. Sau đó, trong menu thả xuống chọn Tài liệu.... Đặt tên cho tài liệu của bạn và nhấn OK.

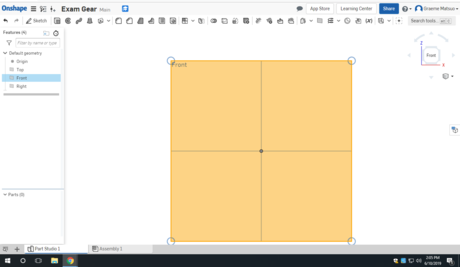

Chuyển sang chế độ xem mặt trước. Bắt đầu một bản vẽ trên mặt trước.
Vẽ một hình chữ nhật bắt đầu từ một nơi nào đó trên đường thẳng đứng ở giữa đó.

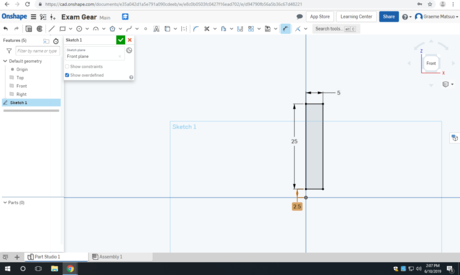

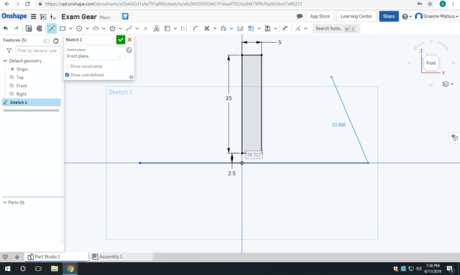

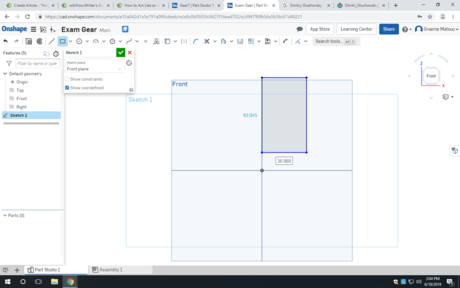

Thêm các kích thước liên quan vào hình chữ nhật của bạn.
- Bất kỳ giá trị nào bạn nhập cho các chiều dọc sẽ được nhân đôi khi bánh răng hoàn thành. Điều này có thể thay đổi để điều chỉnh cho các ứng dụng khác nhau.

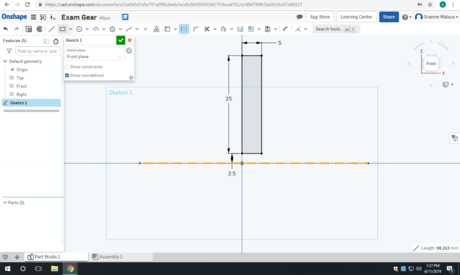

Vẽ một đường qua đường ngang từ chế độ xem phía trước trùng với gốc tọa độ.
Nhấp vào đường này và biến nó thành đường xây dựng.

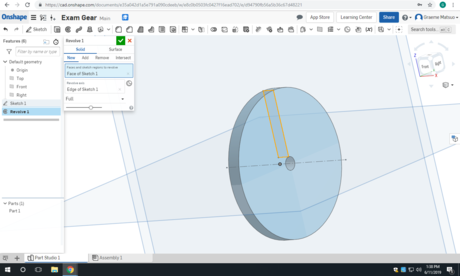

Tìm và nhấp vào công cụ xoay. Chọn bản vẽ hình chữ nhật làm mặt bạn muốn xoay và chọn đường xây dựng làm trục xoay.
Tạo một răng cưa

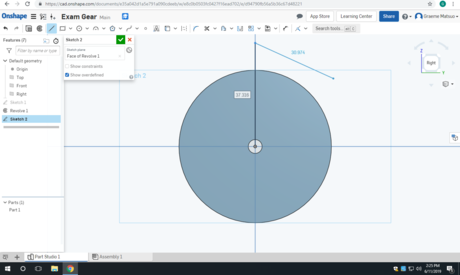

Đi tới chế độ xem bên phải của tài liệu của bạn. Bắt đầu một bản vẽ trên mặt phải của bánh xe của bạn.
Vẽ một đường bắt đầu từ gốc tọa độ và đi theo hướng dọc cho đến hết bánh xe.
Biến đường này thành đường xây dựng.

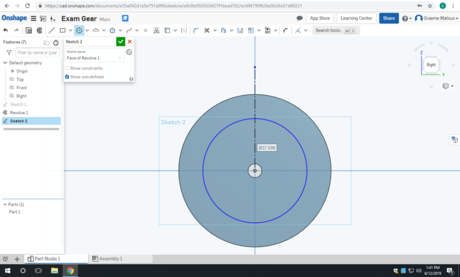

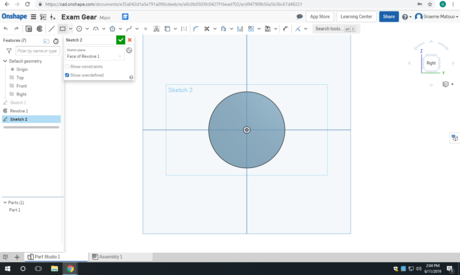

Vẽ một đường tròn tại tâm trùng với gốc tọa độ.

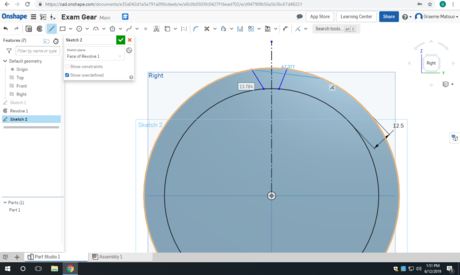

Đặt kích thước là sự khác biệt giữa hai đường tròn.

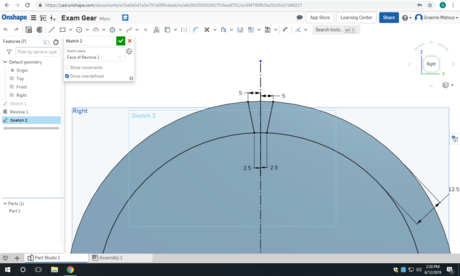

Vẽ hai đường tròn trùng với cả hai đường tròn gần đường xây dựng bạn vẽ trước đó.

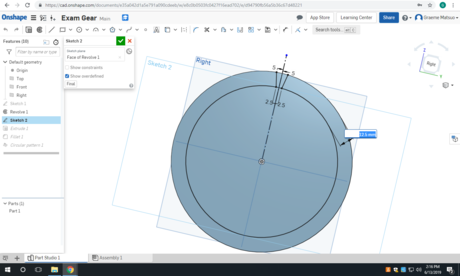

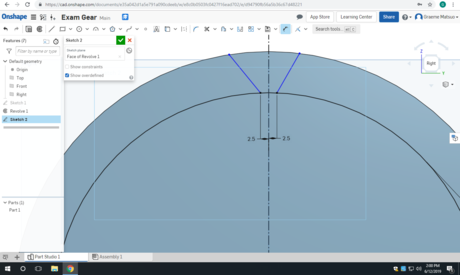

Đặt kích thước cho các điểm ở dưới đáy của các đường đó tới đường xây dựng.
Đặt kích thước cho các điểm ở đỉnh của các đường đó tới đường xây dựng.

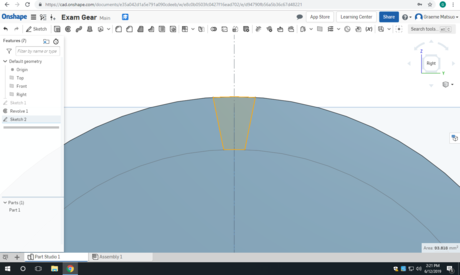

Chọn khu vực mà bạn vừa làm việc trên đó.

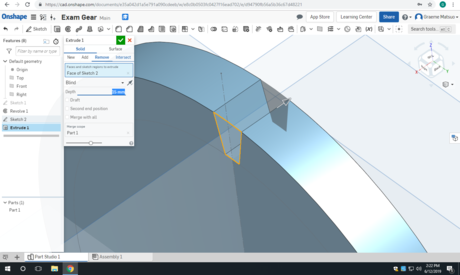

Chọn công cụ Extrude. Loại bỏ khu vực đó khỏi bánh xe.
Chọn công cụ Fillet. Áp dụng nó cho bốn đường màu vàng ở trên. Bán kính mặc định là 5mm nhưng bạn cũng có thể sử dụng 2.5 mm.
Kết thúc

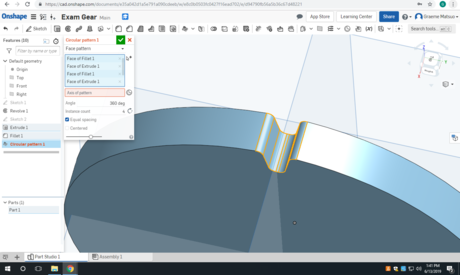

Chọn công cụ Circular Pattern và thực hiện thay đổi từ Part Pattern sang Face Pattern. Chọn tất cả các mặt màu vàng ở trên.

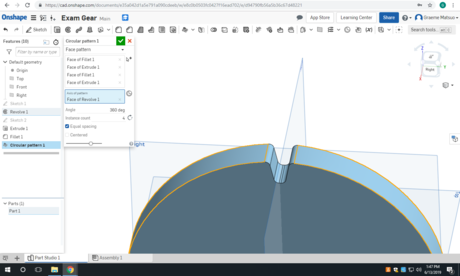

Chọn mặt của bánh xe. Đó là phía bên ngoài như đã hiển thị.

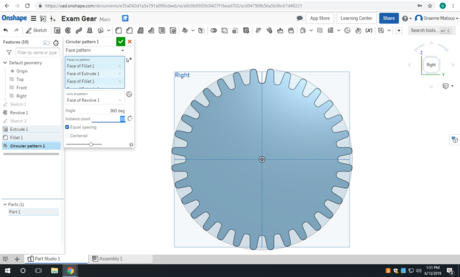

Chọn số lần bạn muốn các mặt được chọn được lặp lại xung quanh bánh xe.
Mẹo
-
Bánh răng này khá cơ bản và có thể được cải thiện với hiểu biết về lý thuyết bánh răng.
-
Để làm các bánh răng có kích thước khác, bạn phải sử dụng cùng các kích thước răng nhưng với chiều cao và số răng khác nhau. Ví dụ, để làm một bánh răng 8 răng khớp đúng với bánh răng này, hình chữ nhật phải cao 18.75mm.
