Máy uốn tấm kim loại là các thiết bị được thiết kế để uốn tấm kim loại mỏng thành các hình dạng để sử dụng trong các dự án như vật liệu lát nhà, mái hiên, ống dẫn điều hòa không khí và các dự án khác. Dự án này sẽ giúp bạn xây dựng một máy uốn tấm kim loại đơn giản để uốn công việc nhỏ cho những người thích tự làm.
Bước

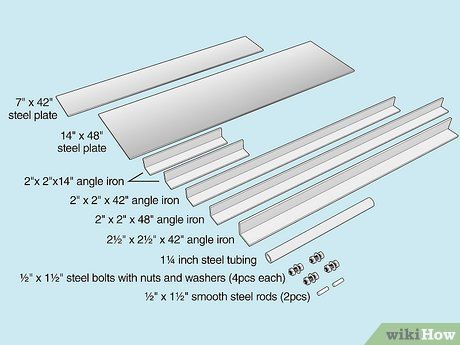

Chọn vật liệu đủ mạnh cho nhu cầu của bạn. 1⁄4 inch (0.6 cm) tấm thép với sự hỗ trợ sẽ cho phép bạn uốn tấm kim loại mạ kẽm dày 14 gauge có chiều dài lên đến khoảng 3 feet (0.9 m), đây là kích thước và thông số kỹ thuật cho dự án mô tả trong bài viết này. Dưới đây là một số vật liệu được sử dụng để xây dựng máy uốn này cụ thể.
- Tấm thép cuộn lạnh 1/4 inch, một miếng 7'X42', một miếng 14'X48'
- Góc sắt 1/4'X2', hai miếng 14', một miếng 42', một miếng 48'
- Góc sắt 5/16'X2 1/2' dài 42'
- Ống thép có đường kính 1 1/4 inch (0.6 cm), khoảng 18' dài
- Vít và đai ốc thép mạ kẽm 1/2'X1 1/2', mỗi loại 4 cái
- Thanh tròn thép mạ kẽm 1/2'X1 1/2', cần 2 cái

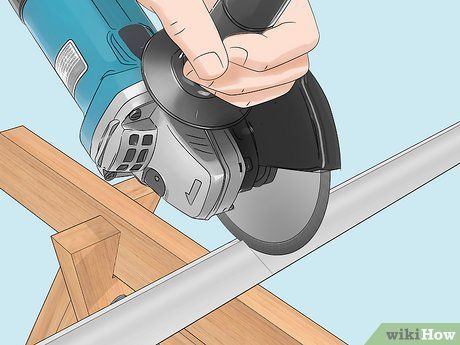

Cắt góc sắt và tấm thép theo kích thước được liệt kê ở trên, đảm bảo các cạnh vuông và thẳng. Đặt tấm rộng 14' trên chân ngựa hoặc một bàn làm việc để có thể lắp ráp các miếng còn lại.

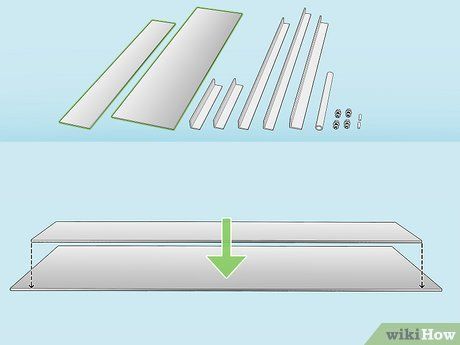

Đặt miếng 7'X42' lên trên miếng 14' với các cạnh trước chính xác và một khoảng cách bằng nhau ở mỗi đầu. Kẹp chúng nếu muốn để ngăn chúng di chuyển trong các bước tiếp theo.

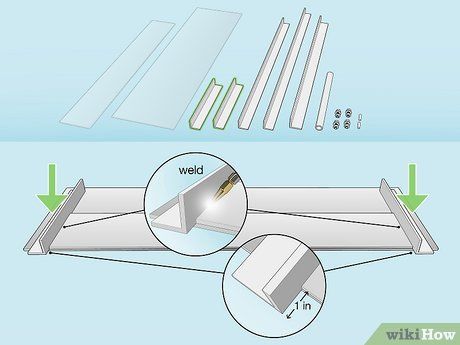

Căn chỉnh một trong hai góc 14' ở mỗi đầu của miếng thép 7' rộng (phía trên) để nó vượt ra phía trước khoảng 1 inch (2.5 cm), và hàn chúng vào miếng thép 7' rộng. Chúng sẽ hoạt động như các bản lề kẹp khi máy uốn được lắp ráp.

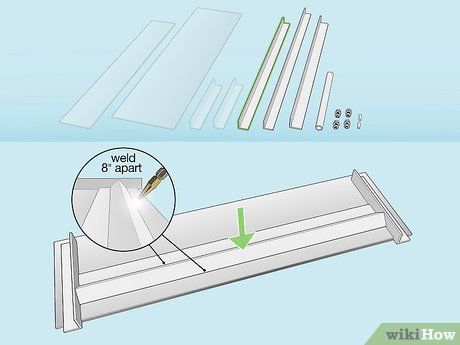

Đặt miếng góc sắt 42' của góc 2' lên trên miếng thép 7' rộng (phía trên), căn giữa nó giữa hai góc ở hai đầu giữa tấm với góc hướng lên, và hàn nó vào chỗ, với ít nhất một cái hàn inch trên mỗi cạnh cách nhau 8 inches (20.3 cm). Điều này sẽ làm cứng tấm khi một mảnh kim loại được kẹp trong máy uốn.

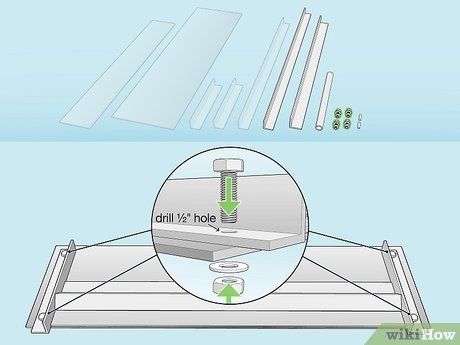

Đục lỗ 1/2 inch trong phẳng của hai góc 14 inch (35.6 cm), một gần cạnh trước của tấm 14' rộng và một gần cạnh sau. Vị trí của những ốc vít này không quan trọng, nhưng sẽ tốt hơn nếu chúng nằm hàng với nhau và ở mỗi đầu. Lắp một trong những ốc vít 1/2 inch (1.3 cm) của bạn vào mỗi lỗ, buộc góc vào tấm một cách lỏng lẻo.

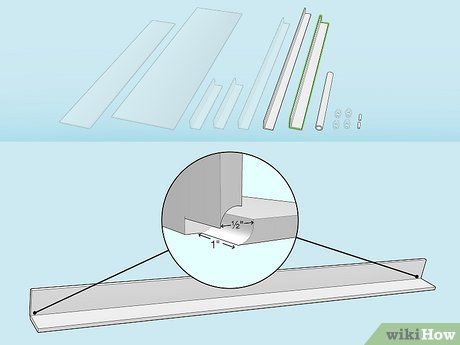

Cắt rãnh chấm của mỗi đầu góc 2 1/2 inch (1.3 cm) 1⁄2 inch (1.3 cm) rộng và 1 inch (2.5 cm) sâu để các trục bản lề phù hợp vào. Vị trí chính xác của chúng sẽ được xác định bởi sự căn chỉnh của máy uốn, như bạn sẽ thấy sau này, nhưng bạn nên có thể căn giữa thanh tròn 1/2 inch của mình ở giữa góc của góc.

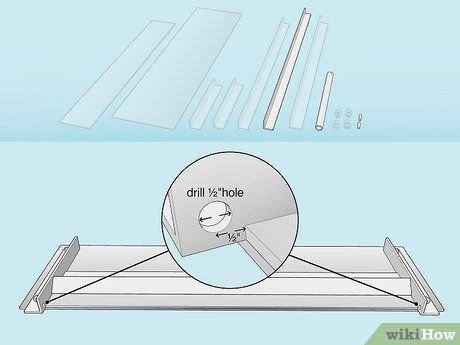

Đục lỗ 1⁄2 inch (1.3 cm) 1⁄2 inch (1.3 cm) vượt qua các cạnh trước của tấm 7' qua các góc 14'X2' nơi chúng vượt qua phía trước của tấm ngay phía trên mép dưới của góc sắt. Đây là các ổ để chân trục bản lề sẽ vừa vào.

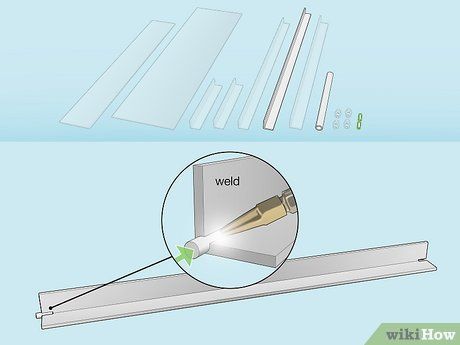

Hàn một trong số thanh tròn thép 1/2 vào một trong các rãnh bạn đã cắt vào các góc 2 1/2', nó nên kéo dài 3/4' (hoặc hơn) ra khỏi đầu của góc. Hãy giữ nó thẳng càng có thể về phía góc của góc sắt để nó có thể quay tự do khi được lắp đặt.

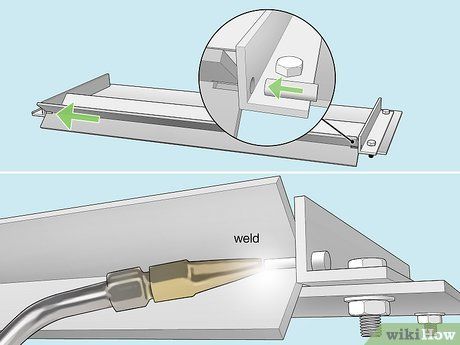

Lắp chân trục (thanh tròn thép 1/2) bạn vừa hàn vào góc vào ổ bạn đã đục trước đó, sau đó sắp xếp rãnh còn lại với ổ trên đối diện để bạn có thể đặt chân trục còn lại vào chỗ, sau đó hàn chân trục đó vào góc sắt.

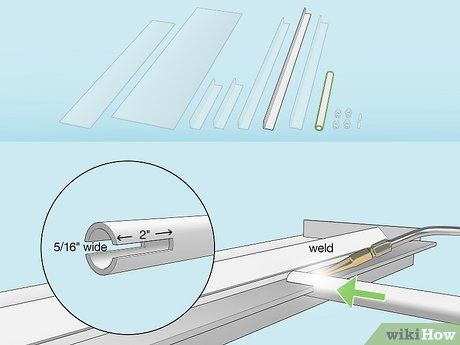

Cắt rãnh vào ống thép 5/16' rộng và 2' sâu để nó sẽ trượt qua góc trên để tạo ra một tay cầm để vận hành góc uốn bạn vừa lắp đặt. Canh giữa nó trên góc đó và hàn nó vào vị trí.

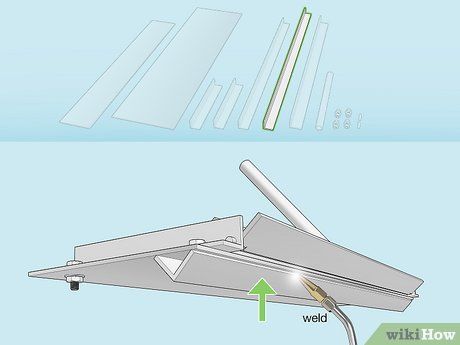

Đảo máy uốn qua (nó sẽ nặng) và đặt góc 1 1/2' X 48' gần mép trước của tấm thép 14' rộngX48' và hàn nó giống như thanh cứng trên.

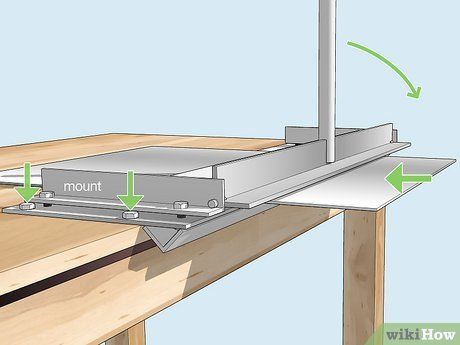

Gắn máy uốn trên chân ngựa hoặc bàn làm việc của bạn với một vài inch phía trước để cho phép máy uốn và trượt một mảnh tấm kim loại giữa tấm 7' và 14', siết chặt các bulong để kẹp nó, và kéo tay cầm ống về phía bạn để uốn kim loại.
Mẹo
-
Sử dụng kim loại dày hơn cho một máy uốn mạnh mẽ hơn để uốn tấm kim loại dày hoặc chiều rộng lớn hơn.
-
Thử nghiệm sự phù hợp của tất cả các mảnh bằng cách hàn tạm trước khi hoàn thành dự án để có thể điều chỉnh nếu cần.
-
Lắp đặt máy này trên các chân ống cố định vào sàn hoặc đất để sử dụng lâu dài.
Cảnh báo
- Máy uốn này nên thuận lợi cho việc uốn góc sạch nếu lắp ráp đúng cách, nhưng việc thạo việc sử dụng nó sẽ cần thực hành, vì vậy bắt đầu với kim loại phế liệu để thử nghiệm và điều chỉnh trước khi uốn các mảnh hoàn thiện của bạn.
- Sử dụng các biện pháp an toàn khi cắt kim loại, hàn và khoan.
Những Điều Bạn Sẽ Cần
- Công cụ cắt kim loại
- Máy khoan
- Máy hàn
- Vật liệu được liệt kê trong các bước, ở trên
