Chia đều đoạn thẳng trong AutoCAD là một bước quan trọng để căn chỉnh tỷ lệ chính xác cho các đối tượng. Trong hướng dẫn này, bạn sẽ tìm hiểu về cách sử dụng lệnh DIV (device) và ME (Measure) để thực hiện thao tác này một cách nhanh chóng và hiệu quả nhất.
Phương pháp chia đều đoạn thẳng trong AutoCAD
Hướng dẫn này được thực hiện trên Laptop Macbook M1, và bạn có thể thực hiện các bước tương tự trên Windows hoặc MacOS khác.
I. Làm thế nào để sử dụng lệnh chia đoạn thẳng trong CAD?
Lệnh này giúp chia nhỏ các đoạn thẳng một cách đồng đều, giúp người dùng đạt được tỷ lệ chính xác cao trong bản vẽ của mình.
Khuyến mãi shock! Laptop giảm ngay 50%, hãy tranh thủ mua ngay!
II. Cách sử dụng lệnh chia đoạn thẳng trong CAD
1. Hướng dẫn sử dụng lệnh DIV để chia đều đoạn thẳng
Lệnh DIV giúp chia nhỏ đoạn thẳng thành các phần bằng nhau.
Thực hiện đơn giản
Trong thanh lệnh, nhập DIV > Enter > Click để chọn đoạn thẳng > Nhập số đoạn chia > Enter.
Hướng dẫn chi tiết và dễ hiểu

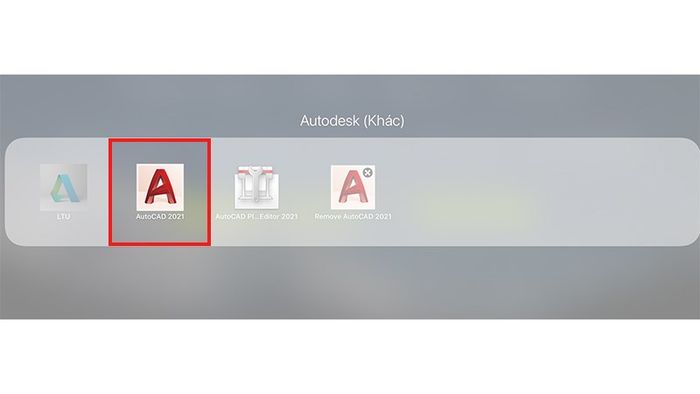

Bước 1: Mở ứng dụng CAD của bạn.
Phần mềm AutoCAD

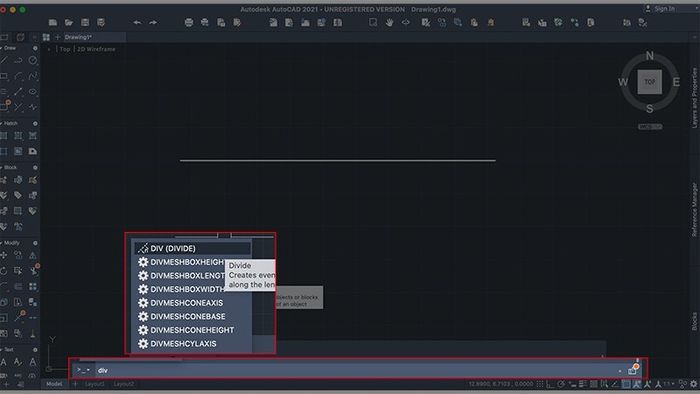

Bước 2: Trong thanh Command, nhập lệnh DIV > Enter.
Nhập lệnh DIV

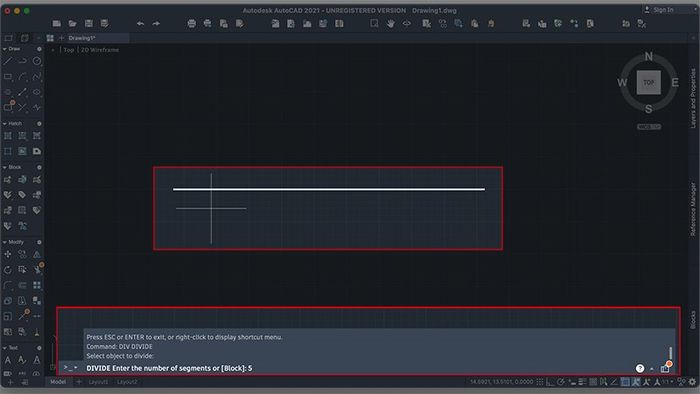

Bước 3: Click chuột vào đoạn thẳng bạn muốn chia > Nhập số phần muốn chia > Enter.
Ở đây, mình minh họa việc nhập số lượng đoạn cần chia là 5.
Nhập số lượng phần bạn muốn chia

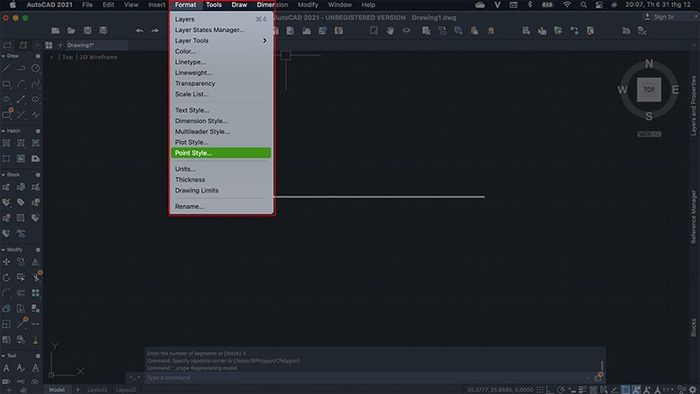

Bước 4: Trong thanh công cụ, chọn Format > Point Style.
Point style trong CAD

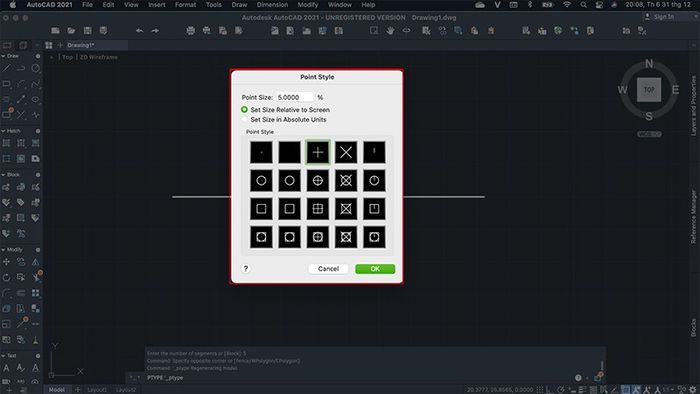

Bước 5: Một hộp thoại Point Style sẽ xuất hiện. Chọn kiểu hiển thị phân cách mà bạn muốn.
Hộp thoại Point Style

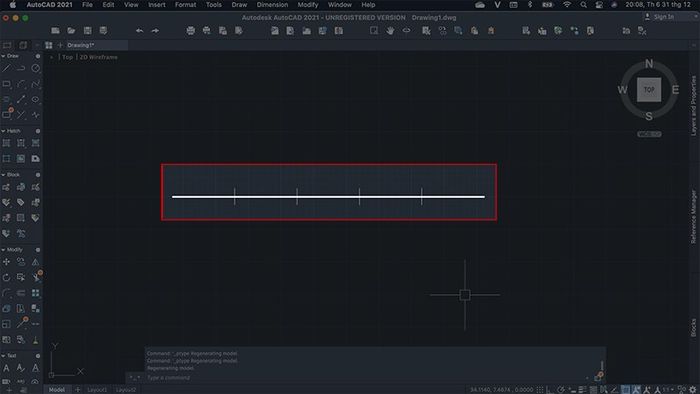

Và dưới đây là kết quả tương ứng:
Chia đoạn thẳng bằng lệnh DIV
2. Sử dụng lệnh ME hoặc MEASURE để chia đoạn thẳng đều
Lệnh ME được dùng để phân chia đoạn thẳng theo chiều dài cụ thể.
Hướng dẫn nhanh
Tại thanh Command, nhập ME > Enter > Click chọn đoạn thẳng cần chia > Nhập độ dài muốn chia > Enter.
Hướng dẫn chi tiết
Bước 1: Khởi động phần mềm CAD.
Chương trình AutoCAD

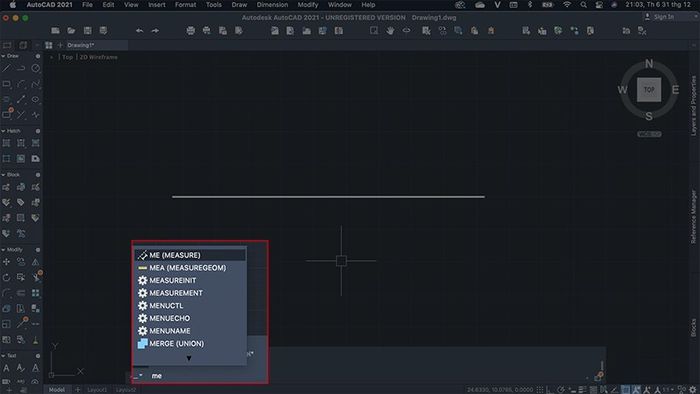

Bước 2: Trong thanh Command, nhập lệnh ME > Enter.
Nhập lệnh ME

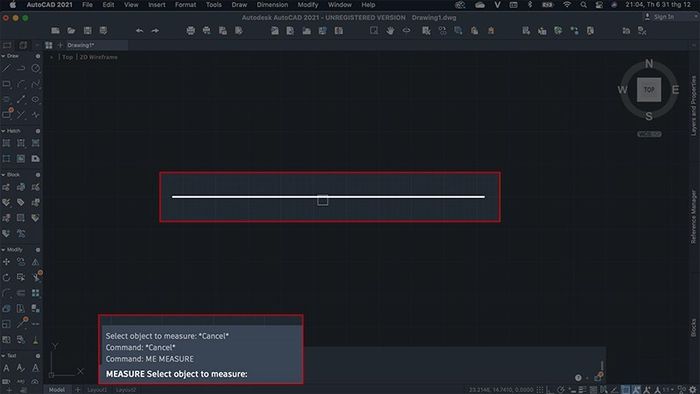

Bước 3: Nhấp chuột chọn đoạn thẳng cần chia.
Chọn đoạn thẳng cần chia
Bước 4: Nhập độ dài đoạn muốn chia > Enter.
Ví dụ, tôi nhập chiều dài muốn chia là 10.
Nhập chiều dài muốn chia
Bước 5: Trong thanh công cụ, vào Format > Point Style.
Giao diện Pointstyle trong CAD
Bước 6: Mở hộp thoại Point Style và chọn kiểu hiển thị phân cách.
Hộp thoại Point Style trên CAD

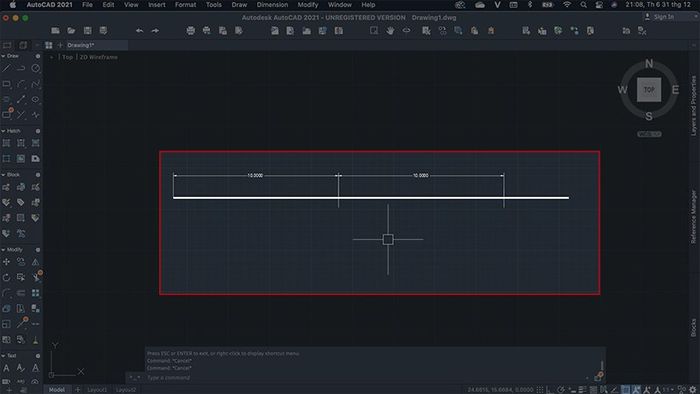

Và đây là kết quả:
Chia đoạn thẳng bằng lệnh ME
- 3 cách nhập tọa độ trong CAD cực dễ có ví dụ minh họa
- Cách sử dụng lệnh PE và Join để nối 2 đoạn thẳng trong CAD nhanh chóng
- Cách ghi và hiển thị kích thước trong CAD đơn giản, chi tiết từng bước
Theo các bước trên, hy vọng sẽ giúp bạn hiểu cách chia đoạn thẳng đều bằng lệnh DIV và lệnh ME trong AutoCAD một cách nhanh chóng. Nếu có thắc mắc, hãy để lại bình luận dưới đây!
