Các đài phát thanh phát sóng trên dải sóng trung và gửi tín hiệu vào không khí xung quanh chúng ta. Chỉ cần một vài bộ phận đơn giản là cần thiết để nhận sóng radio AM: một số linh kiện điện tử, dây, một ống giấy và một loa. Việc lắp ráp rất đơn giản và không cần thiết phải hàn. Radio đơn giản này sẽ có thể nhận được tín hiệu được truyền trong vòng 50 km.
Bước Tiếp Theo
Chuẩn Bị Trước Các Bộ Phận Cần Thiết

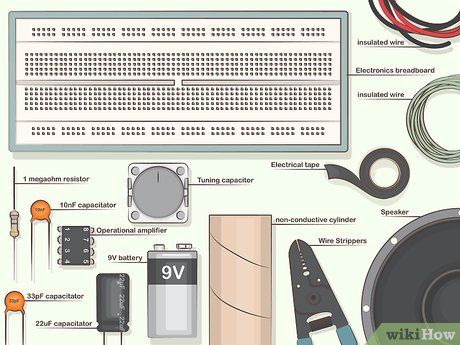

Tập hợp các vật dụng. Bạn có thể đã có nhiều bộ phận bạn cần cho dự án này, ngoại trừ một số linh kiện điện. Chúng có thể được mua tại hầu hết cửa hàng vật liệu xây dựng, trung tâm gia đình và cửa hàng điện tử. Bạn sẽ cần:
- 1 resistor megaohm (x1)
- 1 tụ điện 10nF (x1)
- 15–20 inches (38–51 cm) dây cách điện màu đỏ
- 15–20 inches (38–51 cm) dây cách điện màu đen
- 45–60 feet (14–18 m) dây lưới 26 AWG (0.4 mm) (cho cuộn cảm)
- 1 tụ điều chỉnh biến thiên 200pF (160pF cũng được. Lên đến 500pF hoạt động)
- 1 tụ điện điều hòa 22uF, (10v hoặc cao hơn) (x1)
- 1 tụ điện 33pF (x1)
- 50–100 feet (15–30 m) dây cách điện (bất kỳ màu sắc nào; cho ăng-ten)
- 1 pin 9 volt (x1)
- Bo mạch điện tử
- Băng dính điện
- 1 bộ khuếch đại hoạt động, loại 741 hoặc tương đương (còn được gọi là op-amp; x1)
- Ống giấy vệ sinh, hoặc hình trụ nhỏ, không dẫn điện, có đường kính 1.75–2 inches (44–51 mm) (chai thủy tinh, ống giấy/lúa mạch nhựa, vv.)
- Loa
- Dao cắt dây (hoặc một mặt hàng tương tự, như kéo cắt dây hoặc dao sắc)
- Dao nhỏ hoặc giấy nhám hạt trung

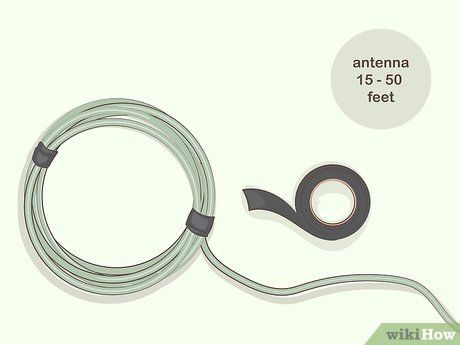

Tạo một ăng-ten. Ể đơn giản nhất làm một chiếc radio tự chế: bạn chỉ cần một đoạn dây dài. Lý tưởng nhất, dây nên dài 50 feet (15.2 m), nhưng nếu bạn không có đủ dài, bạn có thể sử dụng ít nhất là 15 hoặc 20 feet (4.6 hoặc 6.1 m).
- Khi chọn dây cho ăng-ten của bạn, ưu tiên dây cách điện nhỏ đường kính (như dây 20 hoặc 22-gauge), vì chúng hoạt động tốt nhất.
- Tăng cường thu sóng của ăng-ten của bạn bằng cách quấn dây cách điện của nó thành một vòng tròn cuộn. Bạn có thể giữ cuộn không bung ra bằng zip tie hoặc băng cách điện. Quấn 50 feet (15.2 m) dây khoảng 5 lần.

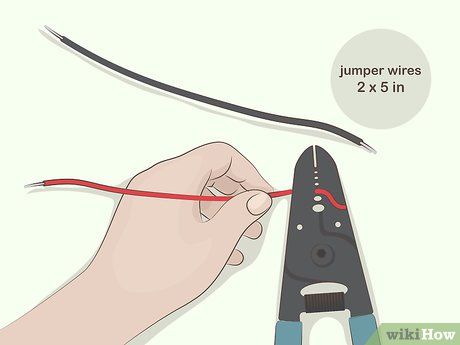

Cắt và bóc dây nối. Dây nối sẽ kết nối các thành phần được lắp trên mảng điện sau này. Cắt một miếng dây màu đen và một miếng dây màu đỏ sao cho mỗi miếng dây dài khoảng 5 inches (12.7 cm).
- Sử dụng dụng cụ bóc dây (hoặc một cây dao sắc) để loại bỏ khoảng 0.5 inches (1.3 cm) của lớp cách nhiệt từ cả hai đầu của mỗi miếng dây.
- Dây nối luôn có thể được cắt xuống kích thước nếu chúng quá dài, vì vậy ban đầu bạn có thể muốn cắt chúng một chút dài.

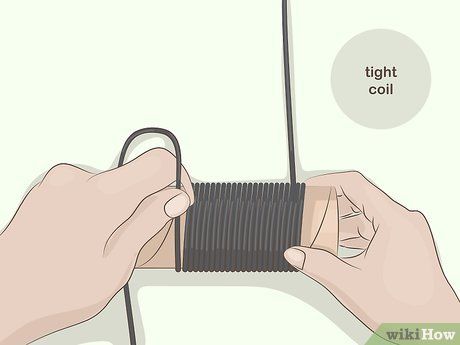

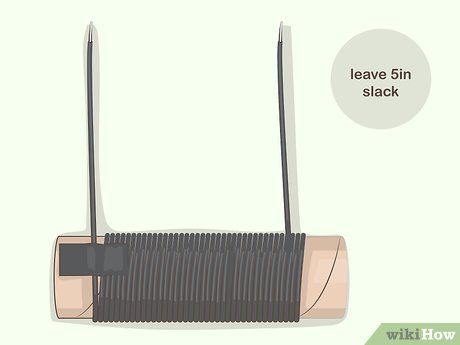

Tạo một cuộn để sử dụng như một cuộn tử. Khi bạn quấn dây xung quanh một trụ không có khoảng cách giữa các vòng của dây, nó cho phép dây thu sóng radio dưới dạng năng lượng từ trường điện từ. Quá trình này nghe có vẻ phức tạp, nhưng làm một cái rất đơn giản. Quấn 90 vòng của dây cách điện thành một cuộn chặt xung quanh một trụ có đường kính từ 1.75 đến 2 inches (44 đến 51 mm).
- Bắt đầu quấn cuộn tử của bạn ở một đầu của trụ. Để khoảng 5 inches (12.7 cm) dây lỏng ở nơi bạn buộc dây với băng cách điện vào môi của trụ. Quấn mà không để lại khoảng trống giữa các vòng quấn.
- Nên chọn các trụ có đường kính từ 1.75 đến 2 inches (44 đến 51 mm). Tránh các trụ kim loại, vì kim loại sẽ làm gián đoạn tín hiệu của bạn.
Quấn toàn bộ trụ để hoàn thành cuộn tử. Cuộn tử của bạn càng có nhiều vòng quấn, thì càng có nhiều tử tính và tần số nó sẽ điều chỉnh thấp hơn. Tiếp tục quấn cho đến khi cả trụ được quấn hoàn toàn với dây. Buộc chặt đầu bằng băng cách điện, sau đó đo thêm 5 inches (12.7 cm) dây lỏng và cắt dây ở điểm này.
- Vì dây được phủ bằng sơn men, hãy cạo các đầu với một cây dao nhỏ để tiết lộ 0.5 inches (1.3 cm) của đồng trần để chúng ta có thể kết nối nó với mạch. Hoặc sử dụng giấy nhám vừa để mài các đầu.
- Các vòng quấn của cuộn tử của bạn cũng có thể được giữ chặt bằng cách sử dụng một lượng lớn keo nóng hoặc một loại keo tương tự.
Kết nối Các Thành Phần Điện

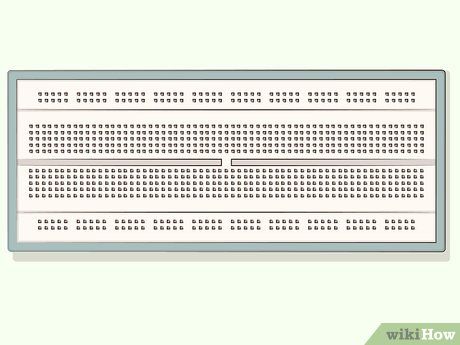

Đặt breadboard vào vị trí.
Đặt bộ khuếch đại trên breadboard.

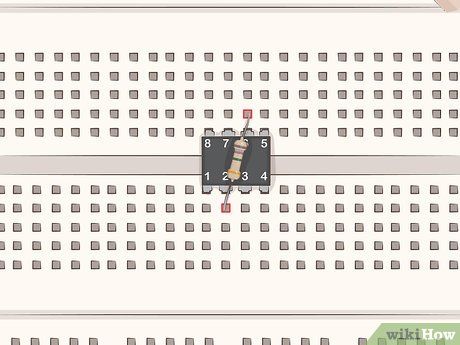

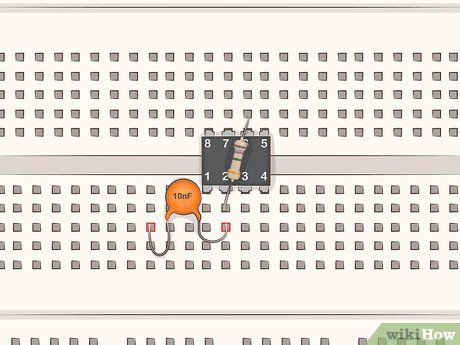

Đặt tụ 1.0M Ohm qua bộ khuếch đại.

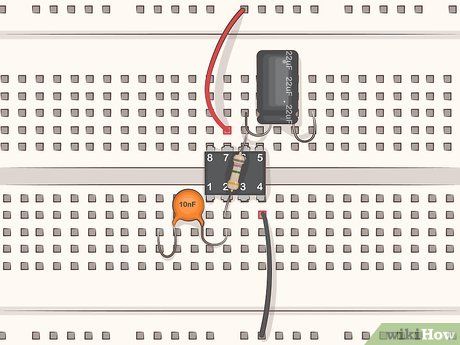

Đặt tụ 10nF.
Kết nối tụ điện 22uF.

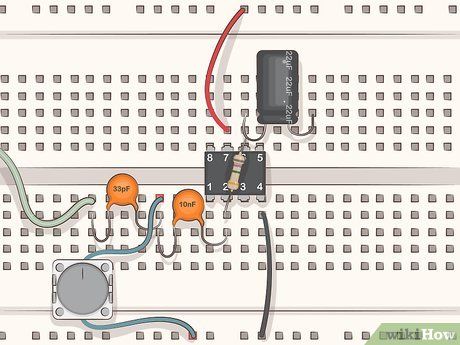

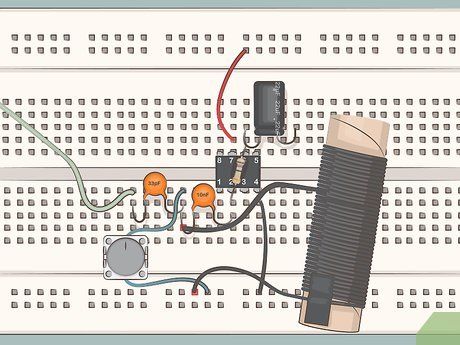

Thêm dây nối vào mạch.

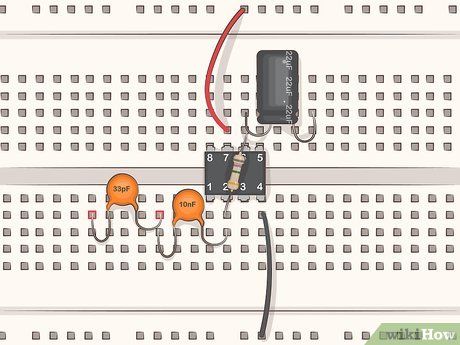

Đặt tụ 33pF của bạn.

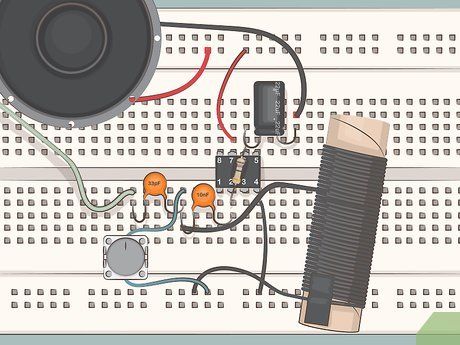

Hoàn thiện Radio

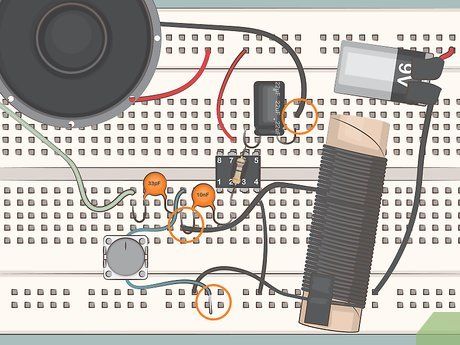

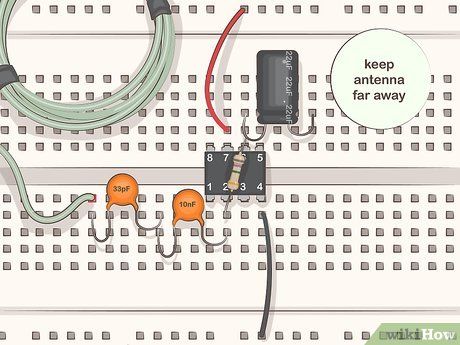

Kết nối ăng-ten.
Kết nối biến trở của bạn.
Gắn cuộn cảm.
Cắm loa vào.

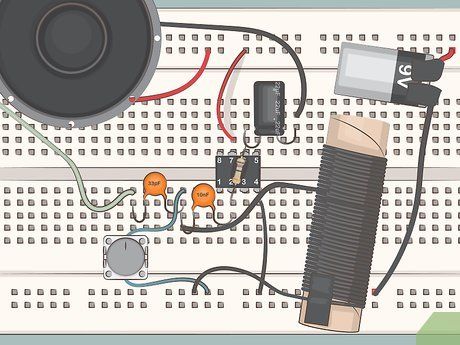

Kết nối nguồn điện.

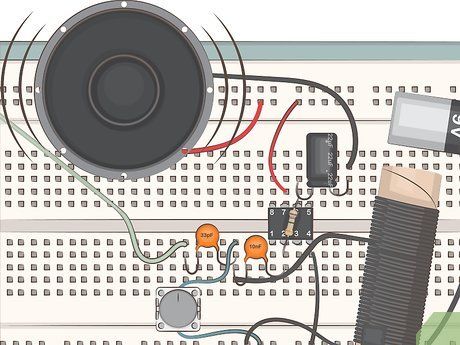

Lắng nghe loa để kiểm tra tiếng ồn.

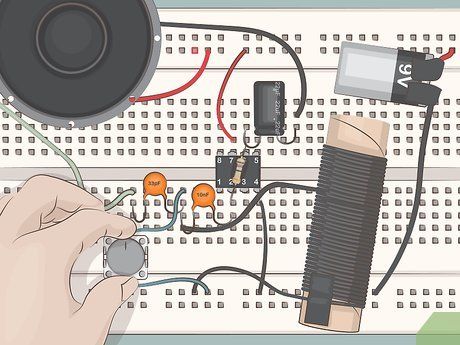

Vặn điều chỉnh biến trở để điều chỉnh tần số.
Những Thứ Bạn Sẽ Cần
- 1 resistor megaohm (x1) (Resistor với 4 dải màu: nâu-đen-xanh, dải cuối vàng (5%) hoặc bạc (10%). Resistor với 5 dải màu: nâu-đen-đen-vàng, dải cuối nâu (1%))
- 1 tụ 10nF (x1)
- 15–20 inches (38–51 cm) dây cách điện màu đỏ
- 15–20 inches (38–51 cm) dây cách điện màu đen
- 45–60 feet (14–18 m) dây mạ bằng (26 AWG (0.4 mm)) (cho cuộn tự cảm)
- 1 tụ điều chỉnh biến thiên 200pF (160pF cũng được. Lên đến 500pF hoạt động)
- 1 tụ điện ly 22uF, (10v hoặc cao hơn) (x1)
- 1 tụ 33pF (x1)
- 50–100 ft (15–30 m) dây cách điện (màu gì cũng được; cho anten)
- 1 pin 9 volt (x1)
- Bảng mạch điện tử
- Băng keo điện
- Bộ khuếch đại hoạt động, loại 741 hoặc tương đương (còn được gọi là op-amp; x1)
- Ống giấy vệ sinh hoặc ống nhựa nhỏ không dẫn điện, đường kính 1.75–2 inches (44–51 mm) (chai thủy tinh, ống giấy/thép, v.v.)
- Loa
- Kéo dây (hoặc một vật tương tự, như kéo hoặc dao sắc)
- Dao nhỏ hoặc giấy nhám hạt vừa
