Cách Thay Thế Trackpad Trong Chromebook 14 G5

Một trong những bộ phận đầu tiên thường bị hư hỏng trong Chromebook là trackpad. Thay thế một trackpad bị lỗi không quá phức tạp so với việc mua một chiếc Chromebook mới. Việc sửa chữa này không cần nhiều dụng cụ—chỉ cần một công cụ mỏng bằng kim loại hoặc nhựa, một tuốc-nơ-vít Phillips #0, một tuốc-nơ-vít Phillips #00, một chút kìm nhọn, một đệm từ (tùy chọn), và trackpad thay thế. Bài viết này sẽ hướng dẫn bạn từng bước để thay thế trackpad hỏng của mình bằng một cái mới.

Gỡ bỏ các miếng cao su che lỗ vít. Lật ngược Chromebook của bạn và bạn sẽ thấy 4 miếng cao su lớn cùng 7 miếng nhỏ hơn.

• Các miếng cao su lớn có thể dễ dàng được gỡ bằng công cụ mỏng kim loại. Chỉ cần gỡ hai miếng lớn gần với bản lề. Hai miếng còn lại có thể để nguyên.
• Đối với 7 miếng nhỏ, sử dụng đầu nhọn của kìm để chọc vào cao su và kéo ra (như hình minh họa).

Tháo các vít ở mặt sau của Chromebook. Sử dụng tuốc-nơ-vít Phillips #0 để tháo các vít trong các lỗ vừa được lộ ra. Nếu có, hãy dùng đệm từ để giữ các vít sau khi tháo. Nếu không, bạn có thể dùng một miếng băng dính cũng rất hiệu quả.

Mở Chromebook và tắt nó ngay sau khi đã tháo vít. Chờ cho máy khởi động, và khi có thể, nhấn nút nguồn để tắt máy. Khi máy đã tắt, hãy rút mọi dây nguồn hoặc bất kỳ thiết bị nào cắm vào cổng bên ngoài. Giờ bạn có thể bắt đầu mở nắp máy.

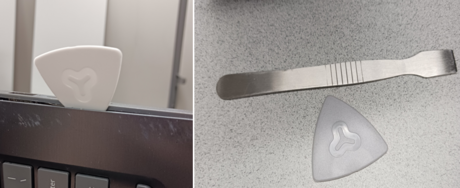

Tháo panel bàn phím. Nhẹ nhàng tìm một vị trí nơi bàn phím gặp khung máy và dùng công cụ mỏng để chèn vào. Khi đã chèn vào, nhẹ nhàng đẩy về phía trước, đẩy bàn phím về phía bạn và vỏ máy ra xa. Không đẩy công cụ quá sâu vào để tránh làm hỏng các linh kiện bên trong. Trong khi tháo, xoay công cụ sang một bên để đẩy phần trên về phía vỏ và phần dưới về phía bạn. Tiếp tục tháo dỡ quanh các cạnh và mặt trước cho đến khi bàn phím lỏng, trừ phần trước gần màn hình. Sau đó, đặt công cụ sang một bên.

• Khi công cụ mỏng bằng kim loại dễ sử dụng hơn để mở vỏ, nó có thể gây hỏng nhẹ cho khung nhựa. Nếu bạn quan tâm đến điều đó, hãy sử dụng công cụ mỏng bằng nhựa thay thế.
• Bàn phím được giữ vào vỏ bằng các clip nhựa, nên bạn có thể nghe thấy âm thanh snap khi thực hiện.

Nhẹ nhàng gỡ bàn phím ra khỏi vỏ máy. Khi bàn phím đã lỏng, hãy dùng tay nhẹ nhàng nâng nó lên để làm lỏng phần sau khỏi vỏ. Không kéo bàn phím quá cao—điều này sẽ làm hỏng các cáp ribbon kết nối bàn phím và trackpad với vỏ. Tiếp tục nhẹ nhàng nâng cho đến khi phần sau của bàn phím lỏng (cả phần trước) và chỉ còn lại cáp ribbon kết nối nó với vỏ máy.

• Hình ảnh trên cho thấy các cáp ribbon và khoảng cách mà bạn có thể nâng bàn phím lên.

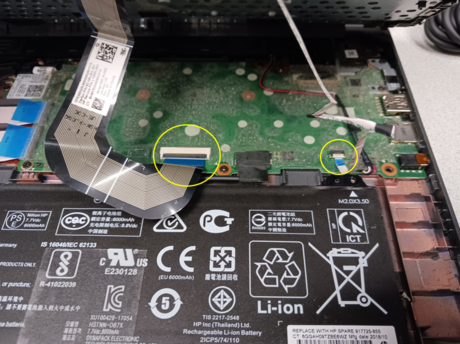

Gỡ cáp ribbon.

• Bằng một tay, nghiêng bàn phím lên về phía màn hình để có thể nhìn thấy và tiếp cận các cáp ribbon. Chúng được giữ bằng một mảnh nhựa nhỏ. Để mở kết nối và thả cáp, hãy dùng tay còn lại, dùng móng tay, nhấn nhẹ vào tab nhỏ cho đến khi nó thẳng đứng.
  • Nếu khó kéo ra, thì kết nối chưa được mở hoàn toàn. Hãy thử nhấn thêm một chút nữa.
• Sau đó, nhẹ nhàng kéo cáp ribbon ra khỏi kết nối. Cả hai cáp ribbon đều cần được gỡ khỏi vỏ máy. Cáp ribbon nhỏ được mở giống như cáp lớn, chỉ khác về kích thước và màu sắc của tab cần nhấn lên.
• Khi các cáp ribbon đã được gỡ, hãy đặt vỏ máy đã tự do sang một bên. Đặt bàn phím xuống một bề mặt sạch với các phím hướng lên.

Di chuyển các mảnh vật cản trở truy cập vào trackpad. Khi bạn đã có mặt sau của trackpad trước mặt, có một số mảnh cần phải di chuyển.

• Đầu tiên là miếng mút đen giữ cáp ribbon nằm sát với vỏ máy. Nhẹ nhàng gỡ miếng đó lên và tháo cáp ribbon ra khỏi bề mặt dính. Sau đó, dán miếng mút lên vỏ máy để không cản trở trackpad.
• Tiếp theo, có một miếng băng dính che các vít ở trên cùng của trackpad. Không cần tháo hoàn toàn băng dính. Chỉ cần gỡ băng dính cho đến khi bạn có thể tiếp cận các vít bạc nhỏ bên dưới.

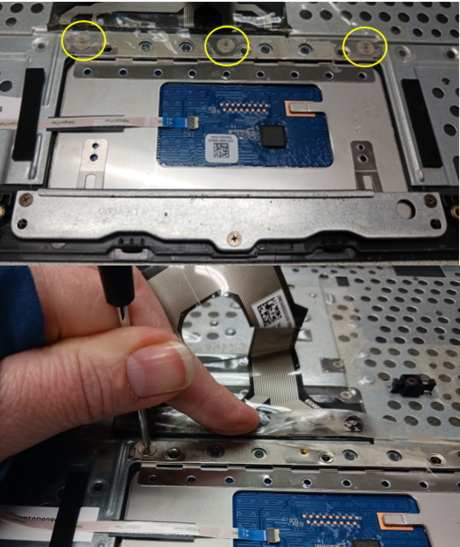

Tháo các vít ở trên cùng của trackpad. Giữ băng dính ra khỏi đường, dùng tuốc-nơ-vít Phillips #00 để tháo ba vít bạc phẳng trên cùng của trackpad (được đánh dấu bằng vòng tròn vàng trong hình). Sau khi tháo xong, hãy đặt chúng lên đệm từ hoặc cùng với các vít khác.

• Đôi khi, keo dính của băng dính có thể làm cho việc nới lỏng các vít khó khăn hơn một chút. Hãy chắc chắn rằng đầu tuốc-nơ-vít vào vít đúng cách và ấn mạnh vào đầu tuốc-nơ-vít trong khi xoay ngược chiều kim đồng hồ.

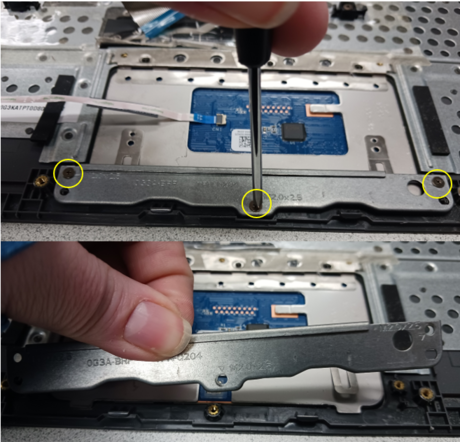

Tháo các vít ở dưới đáy trackpad. Tháo ba vít nhỏ giữ giá đỡ trackpad bằng tuốc-nơ-vít Phillips #00. Khi đã tháo xong, hãy đặt các vít lên đệm từ hoặc cùng với các vít khác. Nhấc giá đỡ lên và để sang một bên tạm thời.

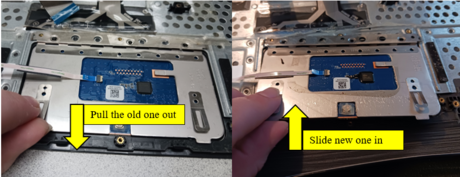

Thay thế trackpad. Bây giờ bạn đã tháo hết 6 vít và giá đỡ, trackpad có thể được tháo ra.

• Giữ một trong các tab kim loại trên trackpad cũ, kéo trackpad về phía bạn. Sau đó, để sang một bên và lấy trackpad mới.
• Gỡ lớp bảo vệ khỏi bề mặt của trackpad mới (nếu có). Sau đó, lắp trackpad mới vào vị trí mà trackpad cũ đã tháo ra. Đặt trackpad theo cùng hướng với trackpad cũ, với các tab kim loại ở dưới và miếng kim loại có lỗ ở trên.
  • Khi trackpad được lắp vào vị trí hoàn toàn, nó phải nằm phẳng với vỏ máy và khớp với các lỗ vít.

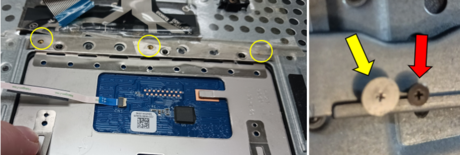

Thay thế các vít ở trên cùng của trackpad sau khi đã thay thế. Giữ băng dính lại, thay thế 3 vít bạc phẳng mà bạn đã tháo ra ở bước trước. Hãy chắc chắn sử dụng các vít bạc phẳng (với tuốc-nơ-vít Phillips #00) và không phải là các vít đen nhỏ từ giá đỡ dưới.

• Hình ảnh cho thấy các loại vít khác nhau. Theo màu sắc để xác định vị trí của từng vít cho bước này và cho bước lắp giá đỡ.

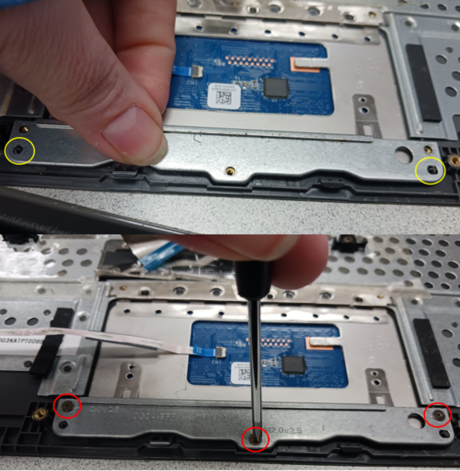

Thay thế các vít và giá đỡ ở dưới đáy trackpad.

• Lấy giá đỡ mà bạn đã tháo ra trước đó. Đặt lại nó vào dưới trackpad, với cạnh thẳng hướng về trackpad.
  • Nếu giá đỡ ở đúng vị trí, các mảnh nhựa nhỏ thuộc về vỏ máy sẽ khớp với các lỗ nhỏ ở hai đầu dưới các lỗ vít. Những lỗ này được hiển thị trong hình trên với các vòng tròn vàng.
• Khi giá đỡ đã ở vị trí, hãy sử dụng tuốc-nơ-vít Phillips #00 và thay thế ba vít đen mà bạn đã tháo ra trước đó.
  • Hình ảnh trước đó cho thấy các vít này được phóng to và chỉ ra chúng bằng mũi tên đỏ. Mũi tên tương ứng với các vòng tròn đỏ trong hình trên.

Thay thế các mảnh mà bạn đã tháo ra. Khi bạn đã thay thế giá đỡ và các vít, hãy miết lại băng dính lên trên các vít bằng ngón tay của bạn. Sau đó, lấy miếng mút đen mà bạn đã tháo ra trước đó. Trong khi giữ cáp ribbon nhẹ nhàng xuống dọc theo vỏ máy, hãy thay thế miếng mút như hình đã chỉ.

Đặt lại các cáp ribbon vào vị trí. Khi trackpad đã được thay thế, hãy nhấc vỏ máy chứa bàn phím và trackpad lên và lật ngược lại, sao cho các phím ở phía trên. Đem vỏ Chromebook trở lại nơi làm việc.

• Hãy chắc chắn rằng trackpad ở dưới và các phím đang hướng đúng cách. Đặt phần sau của bàn phím lên vỏ máy gần với phần sống lưng, nhưng không ấn mạnh.

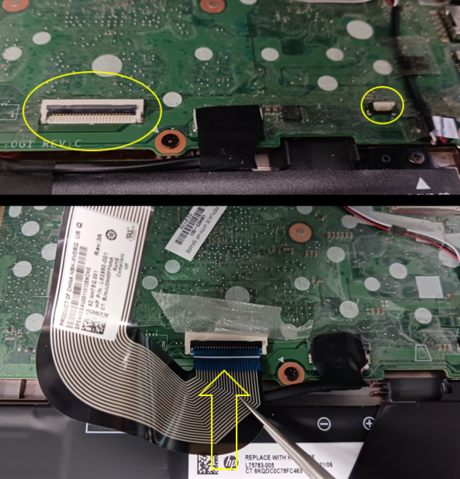

• Nâng phần trước, nơi có trackpad, lên cho đến khi nó nghiêng và bạn có thể thấy các cáp ribbon treo và bo mạch. Bằng tay còn lại, hãy chắc chắn rằng các kẹp cáp ribbon đã mở như trong hình trên.
• Lấy cáp ribbon lớn và nhẹ nhàng trượt nó vào kẹp, đảm bảo các cạnh khớp với kẹp. Khi cáp ribbon đã vào vị trí, ấn tab đen xuống để cố định.
  • Thực hiện lại các bước để thay thế cáp ribbon trackpad vào kẹp của nó. Hãy chắc chắn không nâng bàn phím quá cao để tránh làm hỏng cáp đã được cố định.
  • Nếu cáp nhỏ khó xử lý, hãy sử dụng nhíp để nắm bắt dễ hơn.

Kiểm tra để đảm bảo các cáp được gắn đúng vị trí. Khi bạn đã gắn lại các cáp ribbon, hãy nhẹ nhàng đặt bàn phím vào vị trí và để nó nghỉ trên khung như trong hình bên phải. Sau đó, nhấn nút nguồn và chờ trong khi Chromebook khởi động. Khi khởi động xong, hãy chắc chắn rằng cả bàn phím và trackpad đều hoạt động.

• Nếu một trong hai không hoạt động, hãy tắt Chromebook và quay lại bước trước. Gắn lại các cáp, sau đó thử kiểm tra lại. Lặp lại bước này cho đến khi cả bàn phím và trackpad đều hoạt động, sau đó tắt máy.

Đóng nắp máy lại. Khi Chromebook đã hoàn toàn tắt và bàn phím nằm như trong hình bên trái, hãy dùng ngón tay ấn xuống vỏ máy. Bạn sẽ nghe thấy âm thanh bật, đừng lo lắng. Tiếp tục ấn đều khắp bề mặt bàn phím cho đến khi nó khớp lại với vỏ máy như trước.

Thay thế các vít ở mặt sau của Chromebook. Khi nắp máy đã được ghép lại, lật nắp máy lên và đặt nó xuống với mặt dưới hướng lên. Lấy các vít đã tháo ra ở bước trước và tuốc-nơ-vít Phillips #0, thay thế các vít. Có 2 loại vít cho mặt sau của Chromebook—2 vít đen dài và 7 vít bạc nhỏ hơn:

• Vít đen dài cần được vặn vào các lỗ lớn có các miếng cao su lớn và có một bậc nhựa nhỏ xung quanh (như trong hình).
• Vít bạc sẽ được vặn vào 7 lỗ còn lại trên vỏ máy.

Thay thế các miếng cao su sau khi đã thay và siết chặt các vít. Có 3 loại miếng cao su khác nhau mà bạn đã tháo ra ở bước trước. Như thấy trong hình, có hai bộ nhỏ và một bộ lớn.

• Các miếng cao su lớn cần được đặt lại vào các vị trí lớn có các bậc nhựa nhỏ.
• Các miếng cao su nhỏ hơn có hình dạng khác. Có 4 miếng như vậy; chúng có hình góc và có một lỗ nhỏ ở một bên. Những miếng này thuộc về dưới đáy vỏ máy khi sống lưng quay về phía trước. Đặt chúng vào các lỗ vít với lỗ hướng xuống và lỗ quay về phía giữa vỏ máy. Ấn chúng vào bằng ngón tay.
  • Nếu khó ấn vào, lỗ có thể đang quay sai chiều. Quay lại và thử lại.
• 3 miếng còn lại thuộc về 3 lỗ còn lại trên vỏ máy và có thể được đặt vào với chữ viết hướng xuống. Hình trên cho thấy các vị trí bằng màu sắc để hỗ trợ thêm.

• Khi đặt các vít lên đệm từ tính hoặc băng dính, tốt nhất là nên đặt chúng theo hướng mà chúng đã được tháo ra. Giữ các bộ vít khác nhau riêng biệt.

  • Ví dụ, giữ một phần của đệm hoặc băng dính cho các vít mặt sau và một phần khác cho các vít trackpad.
• Khi thay thế các vít nhỏ trên trackpad, tuốc-nơ-vít có đầu từ tính có thể giúp việc lắp các vít nhỏ này trở nên dễ dàng hơn. Để làm điều này, hãy đặt vít vào vị trí bằng ngón tay hoặc tuốc-nơ-vít. Sau đó, dùng móng tay hoặc nhíp giữ mép vít khi bạn tiến hành vặn nó vào.

• Vì quá trình sửa chữa này không thể xả hoàn toàn năng lượng, hãy tránh chạm vào các linh kiện khác bằng bất kỳ vật kim loại nào.
• Mặc dù hiếm, nhưng đôi khi trackpad mới có thể bị lỗi. Nếu bạn thử nghiệm trackpad mới và nó không hoạt động, hãy đặt cáp của trackpad cũ vào vị trí cáp nhỏ sau khi tắt nguồn Chromebook. Sau đó, bật lại và kiểm tra xem trackpad có hoạt động như trước không. Nếu có, hãy liên hệ với công ty nơi bạn mua trackpad mới để được đổi.

• Tuốc-nơ-vít Phillips #0
• Tuốc-nơ-vít Phillips #00
• Nhíp
• Cái đẩy bằng kim loại hoặc nhựa
• Đệm từ tính (tuỳ chọn)
• Trackpad mới - đảm bảo nó dành cho Chromebook 14 G5
