Trong AutoCAD, chúng ta có thể dễ dàng đo diện tích một cách nhanh chóng mà không cần phải sử dụng công thức hay thực hiện tính toán thủ công trên máy tính. Hãy cùng khám phá cách tính diện tích trong Cad qua bài viết này.
1. Tính diện tích tổng thể với lệnh aa
1.1. Tính diện tích của đa giác
Bước 1: Nhập lệnh aa và nhấn Enter.

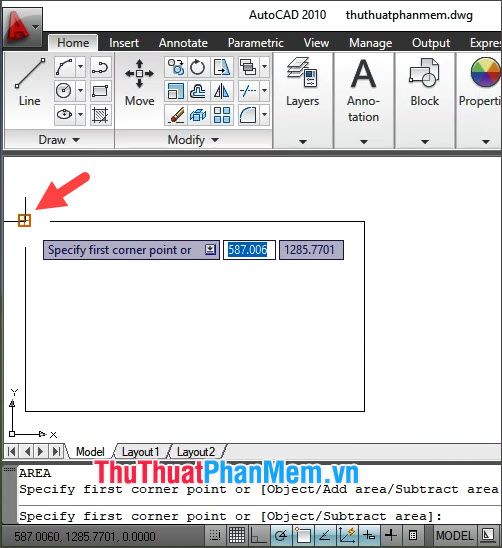

Bước 2: Kích chuột vào điểm thứ nhất của hình để chọn vùng cần đo.
Lưu ý: Để dễ dàng kích chuột vào các điểm của hình, hãy bật tính năng Object Snap (phím tắt F3) và Object Snap Tracking (phím tắt F11).
Tiếp theo, kích chuột vào điểm thứ hai.
Tiếp theo, kích chuột vào điểm thứ 3 của hình vẽ.
Cuối cùng, hãy kích chuột vào điểm cuối của hình vẽ để lựa chọn vùng diện tích cần đo.
Bước 3: Bấm Enter để tính. Diện tích sẽ hiển thị ở vùng command line trong mục Total area.
1.2. Tính diện tích hình tròn
Bước 1: Gõ lệnh aa và nhấn Enter.
Bước 2: Gõ lệnh O và nhấn Enter.
Bước 3: Click vào hình tròn cần tính diện tích.

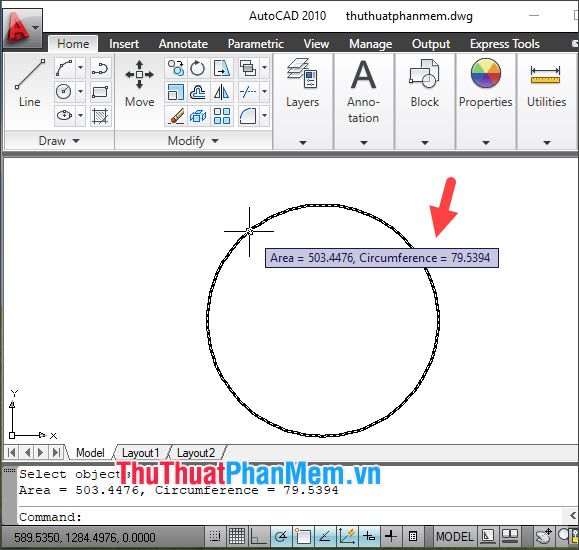

Sau đó, bạn sẽ thấy số liệu diện tích hình tròn xuất hiện trong phần command line như minh họa dưới đây:
2. Tính diện tích đã trừ đi phần hình vẽ không cần tính
Bước 1: Nhập lệnh aa và nhấn Enter.

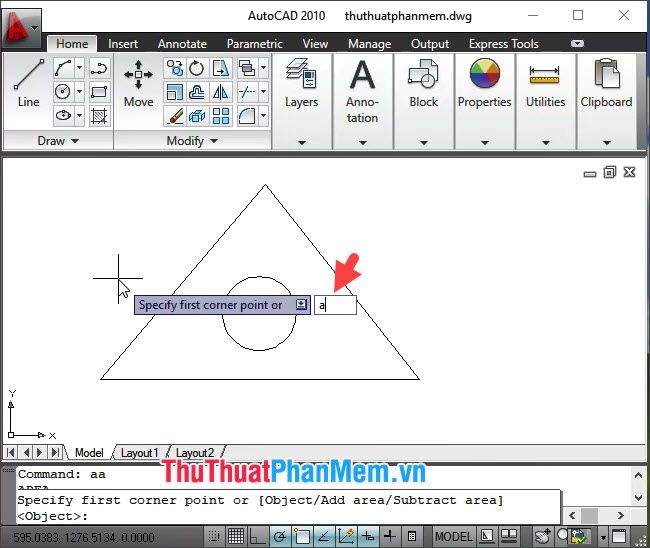

Bước 2: Nhập lệnh a và nhấn Enter để thêm vùng chọn cần tính diện tích.
Bước 3: Click vào điểm đầu tiên của vùng cần tính.
Tiếp theo, bạn chuyển sang điểm thứ hai của hình.
Và cuối cùng, hãy click vào điểm cuối của hình để đo diện tích. Ấn Enter để xem kết quả.

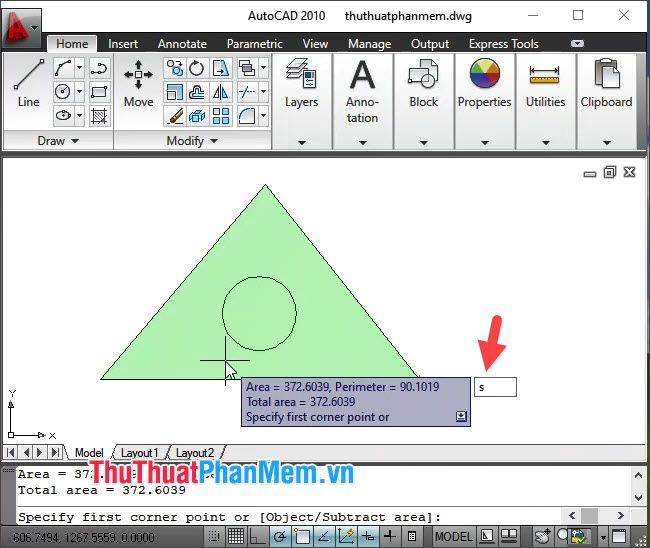

Bước 4: Sau khi có kết quả diện tích của hình vẽ tổng thể, nhập lệnh s => Enter để sử dụng lệnh Subtract loại bỏ vùng hình vẽ bên trong.

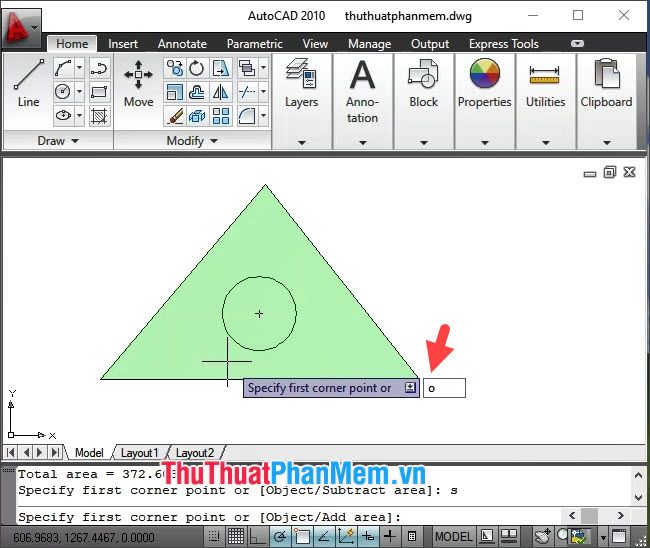

Bước 5: Nhập lệnh o => Enter để chọn hình tròn bên trong.
Lưu ý: Nếu hình bên trong là hình đa giác (tam giác, vuông, chữ nhật…), hãy nhập lệnh a => Enter để thêm hình vẽ cần loại bỏ.
Bước 6: Click vào vùng hình vẽ cần loại bỏ và ấn Enter để tính diện tích.
Sau khi thực hiện, bạn sẽ thấy diện tích được tính trong Total area.
Với cách tính diện tích đơn giản và phổ biến trong bài viết, bạn sẽ không cần phải tính toán ở ngoài mà chỉ cần sử dụng lệnh trong Cad. Chúc các bạn thành công!
