Sử dụng một cây bút laser đơn giản, một số linh kiện khác nhau và khoảng 15 phút, bạn có thể tạo ra một bộ truyền thông laser đơn giản chuyển đổi nguồn âm thanh thành ánh sáng di chuyển qua một căn phòng, và trở lại âm thanh với rất ít mất mát chất lượng.
Bước

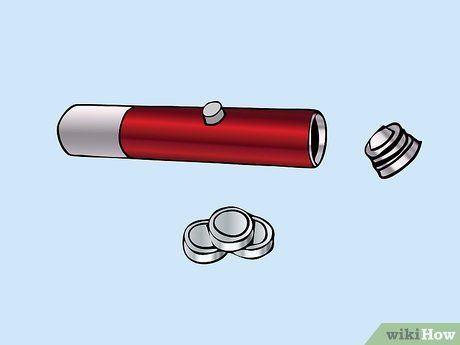

Tháo pin ra khỏi cây bút laser.
Tháo pin ra khỏi cây bút laser trước khi tiếp tục. Bạn sẽ cần dễ dàng truy cập vào khu vực mà bạn thường đính kèm pin.

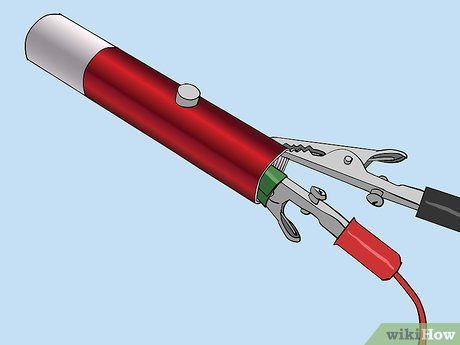

Kết nối một dây kẹp vào lò xo pin.
Thường có một lò xo nhỏ mà bạn có thể đính kèm dây kẹp vào. Đầu kia của pin thường được kết nối với vỏ của bút laser. Vì có nhiều kiểu bút laser khác nhau, bạn có thể phải thử nghiệm với vị trí dây kẹp để bút laser hoạt động với bộ pin ngoài mới. Bạn cũng có thể phải giữ nút nhấn bằng cách bọc một dây cao su hoặc dây kim loại quanh nó.
- Thử nghiệm kết nối trước khi bạn đính kèm biến áp, để đảm bảo bút laser hoạt động với bộ pin mới. Nếu không sáng, hãy thử đảo ngược pin. Việc đảo ngược pin sẽ không gây hại cho bút laser.

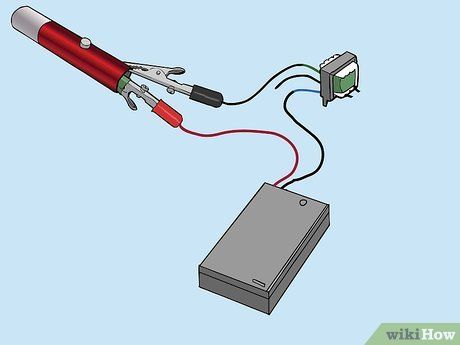

Kết nối biến áp.
Kết nối phần có 1.000 ohm của biến áp giữa pin và bút laser. Phần có 1.000 ohm của biến áp có ba dây đi ra từ nó. Chúng ta chỉ sử dụng hai dây bên ngoài. Dây bên trong được gọi là trung tâm và chúng ta không sử dụng nó trong mạch này. Thử nghiệm bút laser bằng cách kết nối pin. Bút laser nên hoạt động bình thường ở thời điểm này.

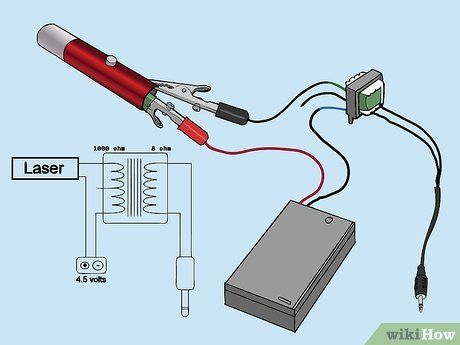

Kết nối đầu ra tai nghe vào biến áp.
Kết nối đầu ra tai nghe vào phần có 8 ohm của biến áp. Xem sơ đồ của bộ phát.

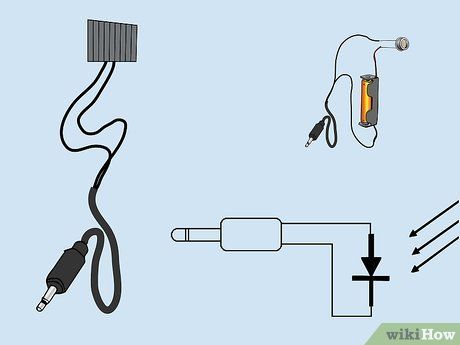

Kết nối bộ nhận.
Bộ nhận là phần đơn giản nhất. Bạn chỉ cần kết nối tấm năng lượng mặt trời vào cổng micro và cắm nó vào bộ khuếch đại hoặc đầu vào phono stereo. Không quan trọng dây được kết nối với tấm năng lượng mặt trời như thế nào. Xem sơ đồ của bộ nhận.

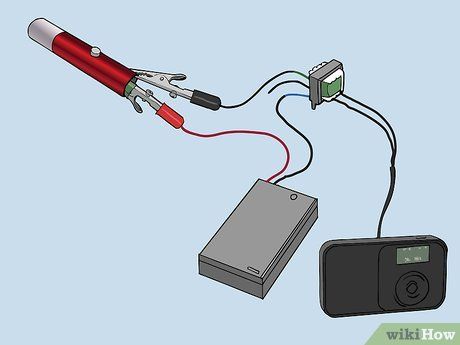

Cắm đầu ra tai nghe của bút laser vào radio.
Đảm bảo radio thu là tắt, và bút laser đã bật. Sau đó, kết nối đầu ra tai nghe của bút laser vào ổ cắm tai nghe của radio.

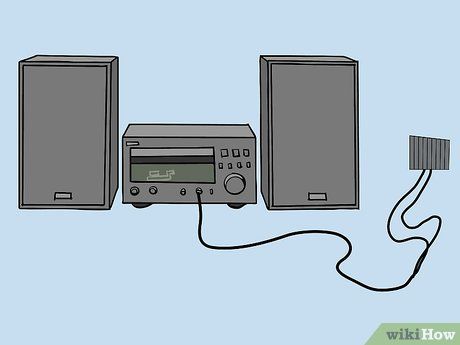

Kết nối tấm năng lượng mặt trời vào bộ khuếch đại.
Sau khi kết nối tấm năng lượng mặt trời vào bộ khuếch đại hoặc stereo, hãy tăng âm lượng lên đến khi bạn nghe thấy tiếng ồn rì rào. Sau đó, hãy giảm nhẹ âm lượng cho đến khi tiếng ồn không còn đáng chú ý. Điều khiển âm lượng nên khá cao, tương ứng với mức âm thanh vỡ tai nếu đang phát nhạc.

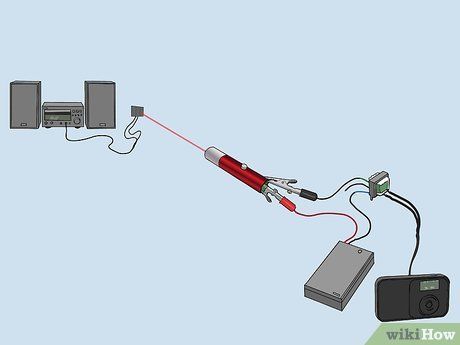

Hướng bút laser qua phòng để nó đập vào tấm năng lượng mặt trời.
Bạn có thể nghe thấy những tiếng kêu nhấp nháy hoặc nổ từ stereo hoặc bộ khuếch đại khi tia bắn qua tấm năng lượng mặt trời. Điều này cho thấy mọi thứ đều hoạt động bình thường ở thời điểm này.

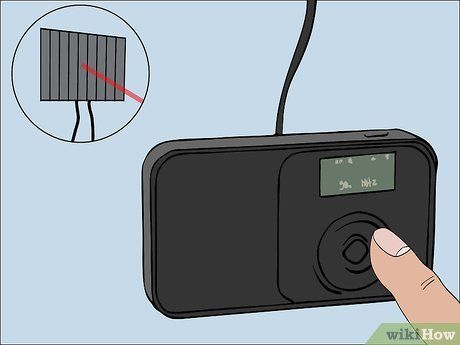

Bật radio lên và điều chỉnh âm lượng.
Chậm rãi điều chỉnh âm lượng cho đến khi bạn nghe thấy giọng nói của đài phát thanh hoặc nhạc từ bộ khuếch đại qua phòng. Âm thanh từ radio nên chỉ nghe được nếu đầu ra tai nghe được rút ra, không lớn. Nếu bạn không thể nghe được âm thanh từ bộ khuếch đại qua phòng, hãy đảm bảo rằng bút laser đang chiếu vào tấm năng lượng mặt trời, sau đó hãy thử tăng âm lượng của bộ khuếch đại trước khi tăng âm lượng của radio.
- Ở điểm này, bạn nên nghe thấy đài phát thanh phát sóng rõ ràng qua bộ khuếch đại qua phòng. Đặt tay vào trước tia laser để cắt kết nối, và chú ý rằng âm nhạc sẽ dừng lại.
Mẹo
-
Đảm bảo bút laser của bạn tạo ra một dấu chấm thay vì một hình dạng, như một mũi tên.
Cảnh báo
- CẢNH BÁO: Bất kỳ bút laser nào cũng có thể làm tổn thương mắt của bạn nếu bạn nhìn trực tiếp vào tia laser.
- Kính an toàn cho laser phù hợp với loại laser bạn sẽ sử dụng được khuyến nghị.
- Lớp III laser rất nguy hiểm đối với mắt và Lớp IV Laser có thể gây cháy đốt bên cạnh việc gây tổn thương mắt và mô nghiêm trọng. Điều này bao gồm bất kỳ laser nào có thể nhìn thấy phát ra hơn 5mW (đó là 0.005 watt) Các bút laser thông thường không rơi vào các nhóm này, cũng như mạch này có thể không thể cung cấp nguồn điện cho các bút laser có công suất cao như vậy. Bất kỳ laser nào cũng cần phải được đối xử với sự tôn trọng, giống như bạn sẽ làm với một khẩu súng, và giữ chúng hướng về một hướng an toàn vào mọi lúc, xa mắt, bề mặt phản chiếu, và vật liệu dễ cháy.
- Laser hồng ngoại có thể đặc biệt nguy hiểm, vì đầu ra của chúng gần như không thấy được, nhưng vẫn có khả năng gây tổn thương mắt nghiêm trọng. Đừng nhìn trực tiếp vào bất kỳ laser nào, ngay cả khi đầu ra có vẻ rất yếu. Laser hồng ngoại cũng không phù hợp cho thí nghiệm này vì chúng không đủ điều kiện là 'rẻ' và gần như không thể chỉ định đúng.
Những Vật Dụng Bạn Sẽ Cần
-
Cho Bộ Phát:
- Một cây bút laser giá rẻ
- Một ổ pin giữ cùng điện áp như cần thiết cho bút laser. (Thường là 3 viên pin)
- Một radio transistor hoặc nguồn âm thanh
- Một jack tai nghe phù hợp với nguồn âm thanh của bạn
- Một biến áp có tên gọi là biến áp đầu ra âm thanh. Nó bao gồm một cuộn có trở kháng 8 ohm và một cuộn có trở kháng 1000 ohm. (Radio Shack 273-1380)
- Một số dây kẹp (dây có đầu kẹp cá sấu ở hai đầu) để kết nối tất cả lại với nhau. Ít nhất một trong số dây nên là loại có một đầu dài, mảnh (để kết nối với bên trong của bút laser)
-
Cho Bộ Nhận:
- Một tấm năng lượng mặt trời nhỏ (Radio Shack 276-124) hoặc cảm biến ánh sáng + pin (như được hiển thị dưới đây)
- Một jack micro đơn âm thanh phù hợp với đầu vào phono của stereo của bạn
