Cách Xây Dựng Cơ Cấu Cần Gạt và Thanh Trượt

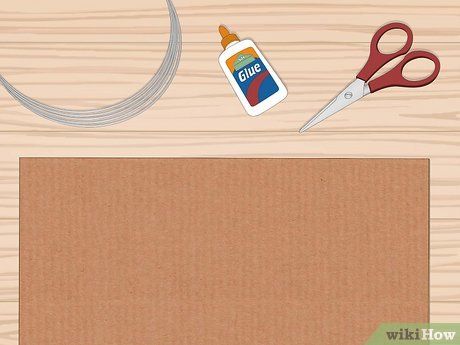

Chọn vật liệu. Ví dụ này sẽ sử dụng bìa cứng và dây kim loại, vì gần như ai cũng có thể dễ dàng có được và cắt chúng, nhưng một mô hình chắc chắn hoặc đẹp hơn có thể sử dụng gỗ balsa, que kem, gỗ, mousse cứng, kim loại hoặc các vật liệu tìm thấy như nắp hũ đựng. Chọn vật liệu tùy thuộc vào những gì bạn có thể tìm thấy và liệu bạn có thể làm việc với chúng dễ dàng hay không.

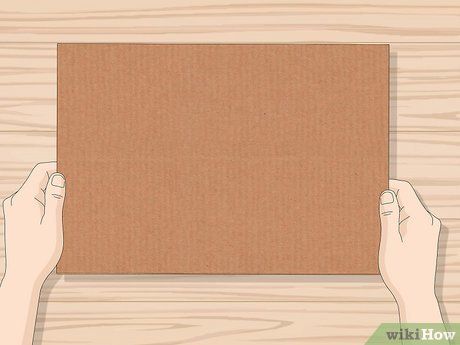

Tạo một cơ sở. Cơ sở đơn giản là để hỗ trợ các bộ phận cơ chế khác và cung cấp các điểm quay cho các thành viên quay. Trong mô hình bìa cứng này, một tờ giấy bìa cứng lớn cắt từ một hộp ngũ cốc sẽ được sử dụng làm cơ sở.

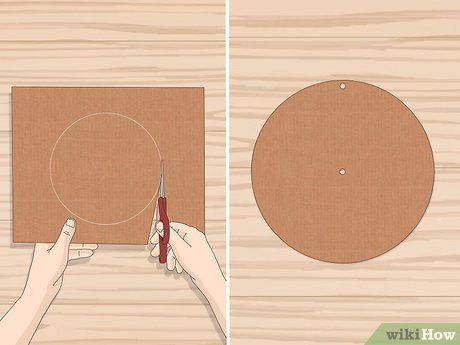

Cắt lát cần gạt. Cần gạt cần hai điểm gối. Chúng có thể nằm trên một lát tròn như được hiển thị ở đây, hoặc chúng có thể nằm ở mỗi đầu của một miếng hình chữ nhật ngắn. Nếu bạn muốn một hình tròn, hãy sử dụng một la bàn hoặc vẽ xung quanh một đối tượng tròn có kích thước phù hợp, như một lon hoặc cốc. Hãy làm một lỗ ở giữa của cần gạt và làm một lỗ khác gần mép của vòng tròn. Đối với cần gạt tuyến tính, hãy làm lỗ ở gần mỗi đầu. Đừng đặt bất kỳ lỗ nào quá gần mép.

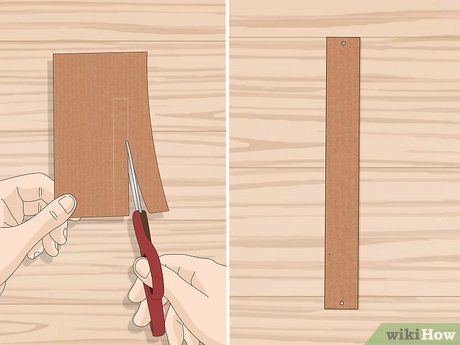

Cắt lát trục. Làm cho nó khoảng gấp đôi chiều dài so với khoảng cách giữa hai lỗ. Làm lỗ gần mỗi đầu của trục.

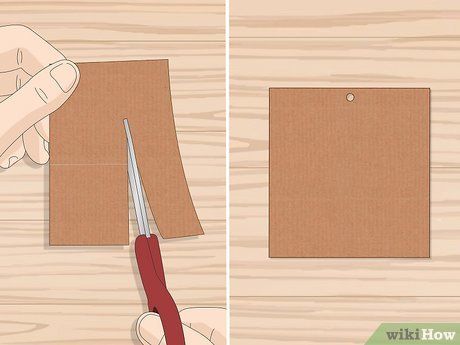

Cắt lát trượt. Điều này có thể là một hình chữ nhật đơn giản bất kỳ chất liệu bạn đang sử dụng. Nếu bạn sẽ đặt lát trượt vào một ống, như một ống, bạn có thể ưa thích một đối tượng trụ, như một nút chai hoặc một miếng gỗ tròn. Đặt một lỗ ở một đầu của lát trượt.

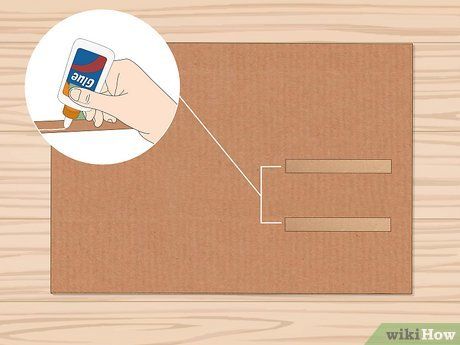

Tạo một phương tiện giữ lát trượt theo một đường tuyến tính. Đối với một mô hình bằng bìa hai chiều, bạn có thể sử dụng các hình chữ nhật được gấp và dính vào cơ sở của bạn. Làm cho các phương tiện giữ này dài gấp hai lần so với cần gạt, cộng với chiều dài của lát trượt.

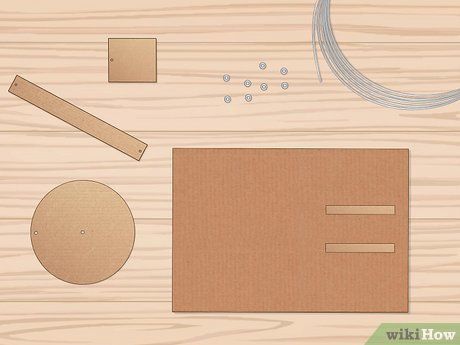

Chuẩn bị các điểm gối. Mô hình này sử dụng dây thủ công và nút, nhưng bất kỳ sự lắp ráp nào sẽ phù hợp thoải mái qua các lỗ và giữ các mảnh lại với nhau trong khi cho phép chúng quay xoay lẫn nhau đều sẽ làm được.

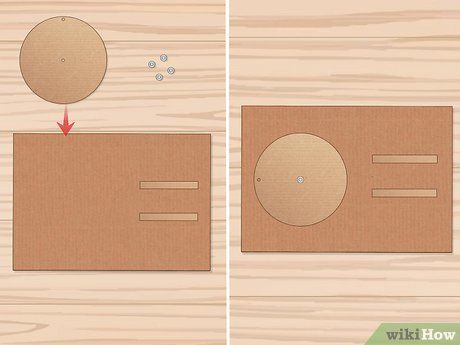

Tạo một lỗ trong vật liệu cơ sở của bạn và tạo một điểm gối giữa trung tâm (hoặc một đầu) của cần gạt và cơ sở.

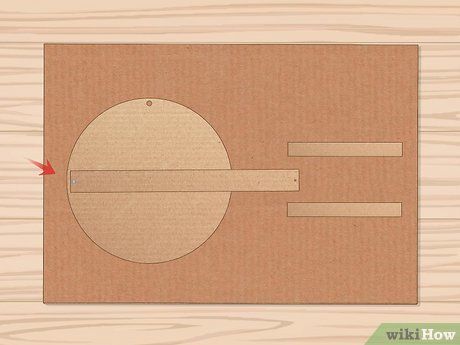

Tạo một điểm gối giữa cần gạt và trục. Nếu bạn đang tạo một mô hình hai chiều trên một cơ sở bằng gỗ hoặc bìa cứng, đặt trục lên trên cần gạt.

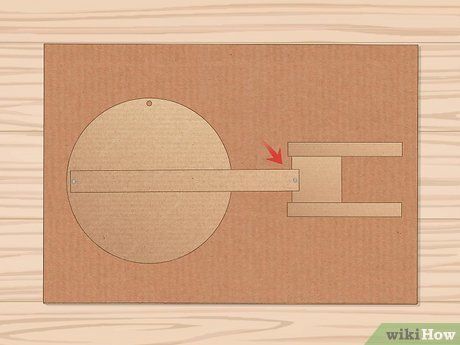

Tạo một điểm gối khác giữa trục và lát trượt. Trong một mô hình hai chiều, đặt lát trượt dưới trục.

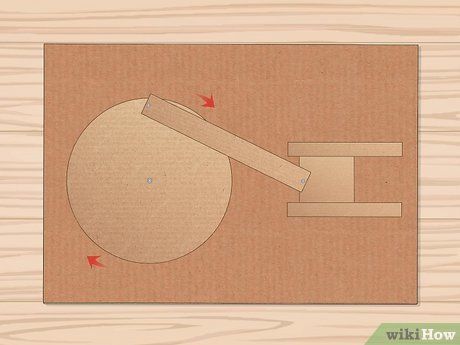

Xoay cần gạt để lát trượt ở vị trí thu lại hoàn toàn của nó. Sắp xếp các hệ giữ lát trượt ở mỗi bên của nó để nó có một con đường để di chuyển và cố định chúng lại. Keo hoặc cả đinh ghim cũng có thể sử dụng cho giấy.

• Vì đầu cần gạt di chuyển theo một đường tròn, hành động của thanh trượt sẽ theo một mô hình hàm sin. Nói cách khác, vị trí của thanh trượt tuân theo hàm sin của góc của cần gạt. Điều này cũng có nghĩa là với tốc độ quay không đổi của cần gạt, vận tốc của thanh trượt sẽ lớn nhất ở giữa quỹ đạo và nhỏ nhất ở hai đầu của quỹ đạo.
• Sử dụng thước kẻ để cắt trên các đường thẳng, đặc biệt là đối với thanh trượt.
• Làm cho các mảnh khá rộng, đặc biệt là nếu bạn làm việc với vật liệu mỏng như bìa cứng hoặc gỗ balsa. Điều này sẽ giúp giữ chúng không bị uốn cong quá nhiều hoặc gập thay vì quay.

• Mang kính bảo hộ nếu bạn sẽ vận hành máy khoan hoặc sử dụng dao thợ thủ công.
• Nếu vật liệu của bạn nặng và cứng hơn so với bìa cứng, hãy cẩn thận tránh kẹp ngón tay giữa các bộ phận di chuyển.
• Kim loại có thể có cạnh sắc, đặc biệt là sau khi cắt. Sử dụng sự cẩn thận phù hợp.

• Các vật liệu bạn chọn: gỗ, kim loại, bìa cứng cứng, mút thủ công hoặc các đối tượng tìm thấy.
• Một phương tiện để cắt lỗ trong các vật liệu này.
• Một phương tiện để cố định các vật liệu như một trục: dây, đinh, ốc vít, v.v.
• Các bộ giữ thanh trượt: khối hoặc tường cố định gấp lại.
