Việc Xóa Block Trong CAD Giúp Tránh Tình Trạng Trùng Hay Thừa Block, Đồng Thời Tối Ưu Hóa Dung Lượng Bản Vẽ. Hãy Theo Dõi Hướng Dẫn Cách Xóa Block Trong CAD Cực Kỳ Đơn Giản, Nhanh Chóng Trong Bài Viết Dưới Đây Nhé!
Cách Xóa Block Trong CAD Nhanh Chóng Và Chi Tiết
Thao Tác Thực Hiện Trên Ứng Dụng AutoCAD Được Cài Đặt Trên Laptop Asus Chạy Hệ Điều Hành Windows 10. Bạn Có Thể Thực Hiện Thao Tác Tương Tự Trên Các Máy Tính, Laptop Chạy Hệ Điều Hành Windows, MacOS Có Sử Dụng Các Phiên Bản Khác Của AutoCAD.
I. Cách Tìm Vị Trí Block Trong CAD
1. Hướng Dẫn Nhanh
Sử Dụng qselect > Đặt Các Thông Số Apply to = "Toàn bộ bản vẽ", Loại đối tượng = "Tham chiếu Block", Tính chất = "Tên", Phép toán = "= Bằng nhau", Giá trị = "tên block" > Chọn Ok để tìm kiếm > Xem kết quả.
2. Hướng Dẫn Chi Tiết
Bước 1: Tại Màn Hình Làm Việc, Bạn Nhập Lệnh qselect Rồi Ấn Enter.

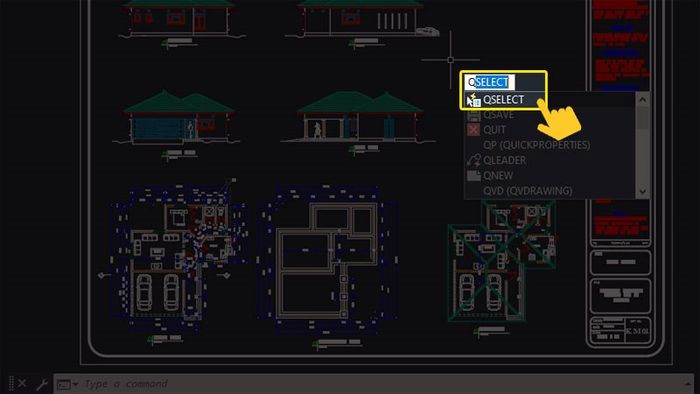

Thực Hiện Lệnh qselect
Bước 2: Khi Hộp Thoại Quick Select (Lựa Chọn Nhanh) Hiện Lên, Bạn Tiến Hành Thiết Lập Các Thông Số Như Hình Để Xác Định Vị Trí Của Block.
Dòng Apply to (Áp Dụng Cho), Chọn Toàn bộ bản vẽ (toàn bộ bản vẽ).
Dòng Loại đối tượng (object type), chọn Khối tham chiếu (block reference).
Dòng Thuộc tính (properties), chọn Tên (name).
Dòng Phép toán, chọn = Bằng nhau.
Dòng Giá trị (value), chọn block cần xác định vị trí.

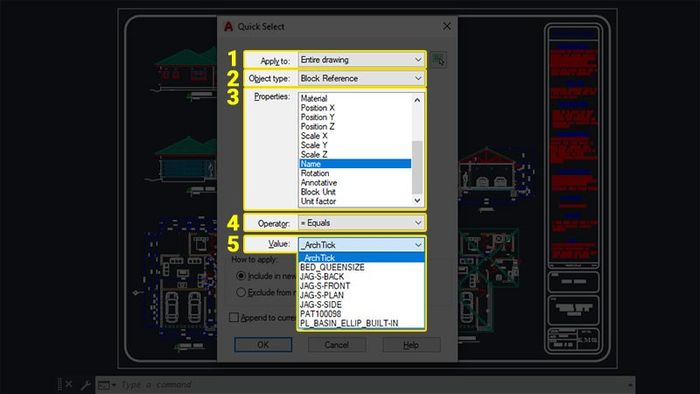

Thiết lập Các Thông Số
Bước 3: Chọn Ok để bắt đầu tìm kiếm.

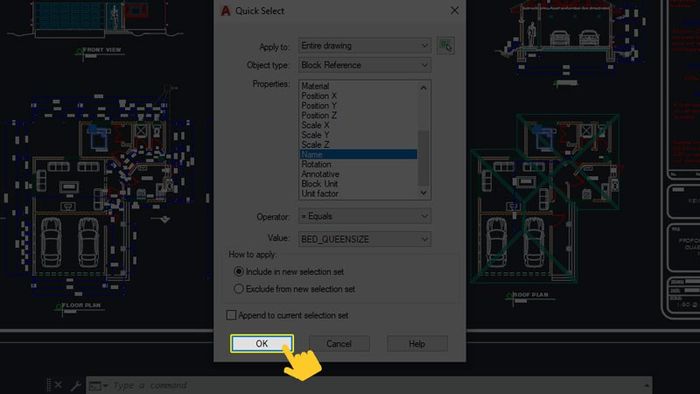

Nhấn Ok
Bước 4: Bây giờ bạn sẽ thấy số lượng và vị trí của các block cần tìm trên bản vẽ.
Vị trí và Số lượng các block
II. Hướng dẫn xoá block trong AutoCAD bằng lệnh PU
1. Hướng dẫn nhanh
Gõ pu trên màn hình > Chọn block cần xoá và ấn Ok > Chọn Xoá mục này để thực hiện.
2. Hướng dẫn chi tiết
Bước 1: Gõ pu ở bất kỳ đâu trên bản vẽ và nhấn Enter để mở hộp thoại Purge.
Gõ pu và nhấn Enter
Bước 2: Tại hộp thoại, bạn nhấp đúp chuột vào Blocks để hiển thị tất cả các khối trong bản vẽ. Sau đó, đánh dấu vào ô trước block cần xóa và chọn Purge Checked Items.

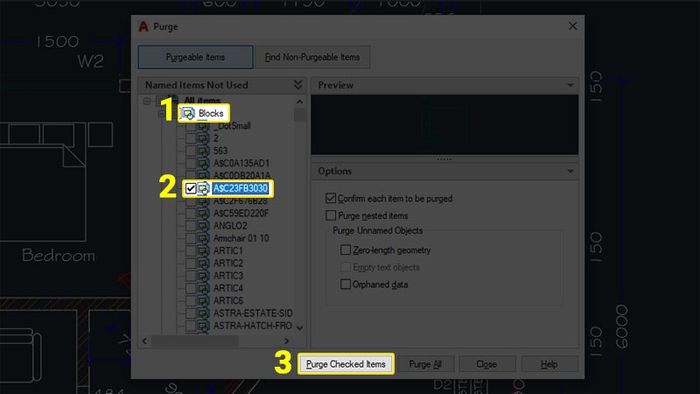

Chọn block cần xóa và nhấn Ok
Bước 3: Chọn Purge this item ở hộp thoại để xác nhận xoá block khỏi bản vẽ.

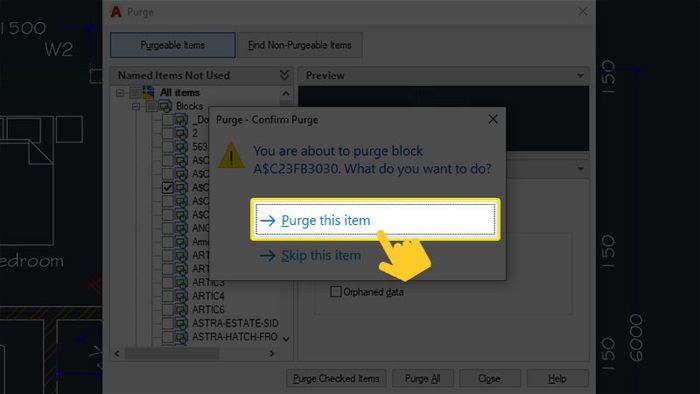

Xác nhận xoá block
- Hướng dẫn chỉnh nét in trong CAD đơn giản, từng bước chi tiết
- Cách vẽ hình vuông trong CAD cực đơn giản, từng bước chi tiết
- 2 cách chuyển đổi CAD sang PDF nhanh chóng trên máy tính
Với những bước thực hiện đơn giản như trên, hy vọng bạn có thể thành công trong việc xoá block trong CAD. Đừng ngần ngại để lại bình luận hoặc chia sẻ nếu thấy bài viết hữu ích nhé!
