Máy lạnh, điều hòa là những thiết bị quen thuộc với mỗi người. Tuy nhiên, không phải ai cũng hiểu rõ về cấu trúc và nguyên lý hoạt động của chúng...
1. Cấu trúc và nguyên lý hoạt động của máy lạnh, điều hòa
Máy lạnh, điều hòa là những thiết bị quen thuộc với mỗi người. Tuy nhiên, không phải ai cũng hiểu rõ về cấu trúc và nguyên lý hoạt động của chúng.
Ý nghĩa của điều hòa
Điều hòa là thiết bị gia dụng sử dụng điện để điều chỉnh nhiệt độ trong phòng theo nhu cầu. Trên thị trường, có 2 loại điều hòa: một chiều và hai chiều. Điều hòa một chiều chỉ có tính năng làm lạnh, còn điều hòa hai chiều cả làm lạnh và sưởi ấm.
Điều hòa - thiết bị điều chỉnh nhiệt độ không khí
Cấu trúc và nguyên lý hoạt động của máy điều hòa, máy lạnh
1. Cấu trúc của máy điều hòa, máy lạnh
Cấu trúc của một chiếc máy điều hòa, máy lạnh thường bao gồm các bộ phận sau:
Bộ phận lạnh máy lạnh: Có chức năng hút nhiệt từ không khí trong phòng và chuyển ra bên ngoài. Bộ phận lạnh của máy điều hòa bao gồm các ống đồng chạy song song và được bao bọc bởi dàn lá nhôm để tản nhiệt.
Bộ phận nóng máy lạnh: Thải nhiệt ra môi trường ngoài khi nhiệt đã được hấp thụ tại bộ phận lạnh và được dẫn đến bộ phận nóng. Cấu trúc của bộ phận nóng máy điều hòa tương tự như bộ phận lạnh.
Bộ phận máy nén: Được biết đến với tên gọi máy nén điều hòa, nó có tác dụng tạo ra chân không ở dàn lạnh và nén khí sang dạng lỏng ở dàn nóng để tối ưu quá trình xả nhiệt.
Quạt dàn lạnh: Tạo ra luồng không khí lưu thông liên tục qua dàn lạnh để tăng hiệu suất hấp thụ nhiệt. Nếu quạt dàn lạnh hoạt động yếu hoặc không hoạt động, điều hòa sẽ không thể làm mát phòng hiệu quả.
Quạt dàn nóng: Thổi không khí qua dàn nóng, giúp việc xả nhiệt ra môi trường bên ngoài diễn ra hiệu quả nhất.
Van tiết lưu: Là bộ phận giảm áp gas sau khi gas đi qua dàn nóng để tản nhiệt. Gas sau khi qua van tiết lưu sẽ chuyển sang trạng thái khí với áp suất và nhiệt độ thấp.
Ống dẫn gas: Có nhiệm vụ dẫn khí ga từ dàn lạnh đến dàn nóng. Ống dẫn gas thường được làm từ đồng, chịu được áp suất và nhiệt độ cao mà không bị oxy hóa.
Bảng điều khiển: Được lắp đặt trên cục lạnh, chính là bộ phận quản lý và điều khiển hoạt động của toàn bộ hệ thống điều hòa.
Tụ điện: Chịu trách nhiệm giúp máy nén khởi động một cách mạnh mẽ.
Bên cạnh những bộ phận chính đã nêu, cấu tạo của máy lạnh còn bao gồm nhiều bộ phận khác như cảm biến nhiệt dàn lạnh, khung vỏ, máng nước, bộ phận an toàn,…

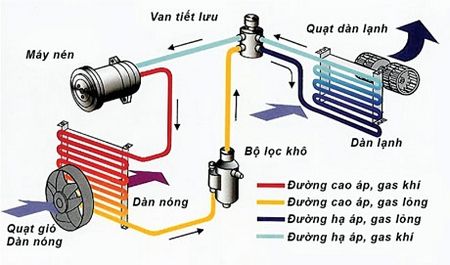

Bản vẽ cấu tạo điều hòa máy lạnh
2. Nguyên lý hoạt động của máy lạnh, điều hòa
Chúng ta đã cùng nhau khám phá sơ bộ về cấu tạo máy lạnh. Bây giờ, hãy tìm hiểu cách hoạt động của máy lạnh ra sao?
Bước 1: Sau khi qua van tiết lưu, gas (chất làm lạnh) sẽ có áp suất thấp và nhiệt độ thấp.
Bước 2: Chất làm lạnh đi qua dàn lạnh để hấp thụ nhiệt từ môi trường xung quanh. Quạt trong cục lạnh hút không khí từ phòng, đẩy qua dàn lạnh để làm lạnh rồi thổi trở lại phòng.
Bước 3: Chất mang nhiệt được đưa đến máy nén. Ở đây, gas sẽ bị nén thành áp suất cao hơn.
Bước 4: Gas nén với nhiệt độ và áp suất cao được đưa qua dàn nóng để làm mát qua quạt và dàn nhôm tản nhiệt. Khi qua dàn nóng, chất làm lạnh sẽ có nhiệt độ thấp hơn.
Bước 5: Gas tiếp tục đi qua van tiết lưu để giảm áp suất và nhiệt độ, sẵn sàng cho chu trình tiếp theo.

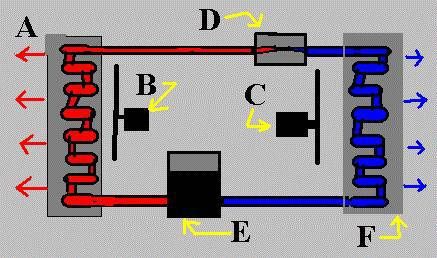

Bản vẽ nguyên lý hoạt động máy lạnh
Hi vọng những thông tin này sẽ giúp bạn hiểu rõ hơn về cấu tạo và hoạt động của máy lạnh, điều hòa.
