Cấu trúc và nguyên tắc hoạt động của máy lạnh ra sao?

Dù đã sử dụng điều hòa từ lâu, không phải ai cũng hiểu rõ về cấu tạo và nguyên lý hoạt động, điều này gây khó khăn khi xử lý sự cố. Trong bài viết này, hãy cùng Mytour khám phá chi tiết về cấu trúc và hoạt động của máy lạnh!

Điều hòa là thiết bị gia dụng có khả năng điều chỉnh nhiệt độ theo ý muốn. Có 2 loại điều hòa chính:

       + Máy lạnh 1 chiều: Là thiết bị dùng để tạo không khí mát.

       + Máy lạnh 2 chiều: Đây là loại máy linh hoạt, có khả năng làm mát vào mùa hè và sưởi ấm vào mùa đông.

Máy lạnh, người bạn đồng hành không thể thiếu trong mỗi gia đình, đặc biệt là trong những ngày nắng nóng của mùa hè.

Cấu tạo của máy điều hòa đa dạng với nhiều linh kiện, mỗi linh kiện đảm nhiệm một chức năng cụ thể.

Dàn lạnh không chỉ bao gồm các ống đồng uốn cong mà còn có dàn lá nhôm dày để hấp thụ nhiệt từ phòng, từ đó môi chất lạnh mang nhiệt ra ngoài thông qua dàn nóng. Bên cạnh đó, bên trong dàn lạnh còn chứa nhiều linh kiện hỗ trợ như mặt nạ, lưới lọc, cánh đảo gió dọc, đầu gió ra, cảm biến hoạt động,...

Dàn nóng có cấu trúc tương tự dàn lạnh, với các ống đồng được uốn thành nhiều lớp và đặt trong dàn lá nhôm. Chức năng chính của dàn nóng là xả nhiệt ra môi trường sau khi môi chất lạnh ở dàn lạnh đã hấp thụ nhiệt.

Trong cấu tạo máy lạnh, lốc điều hòa (hay còn được biết đến là máy nén điều hòa) đóng vai trò quan trọng. Bộ phận này hút chân không tại dàn lạnh, nén gas thành trạng thái lỏng ở dàn nóng, giúp tăng hiệu suất xả nhiệt.

Bộ phận này đảm bảo tạo lưu thông không khí liên tục qua dàn lạnh, quan trọng để nâng cao khả năng hấp thụ nhiệt của máy lạnh. Nếu quạt dàn lạnh gặp vấn đề, máy lạnh sẽ không thể làm mát hiệu quả.

Ngược lại với quạt dàn lạnh, quạt dàn nóng chịu trách nhiệm đẩy không khí xuyên qua dàn nóng, giúp xua đi nhiệt độ từ phòng ra ngoài môi trường một cách hiệu quả nhất.

Bộ phận này giữ vai trò làm giảm áp suất của gas sau khi qua dàn nóng, giúp gas chuyển từ trạng thái lỏng sang trạng thái khí với áp suất và nhiệt độ thấp.

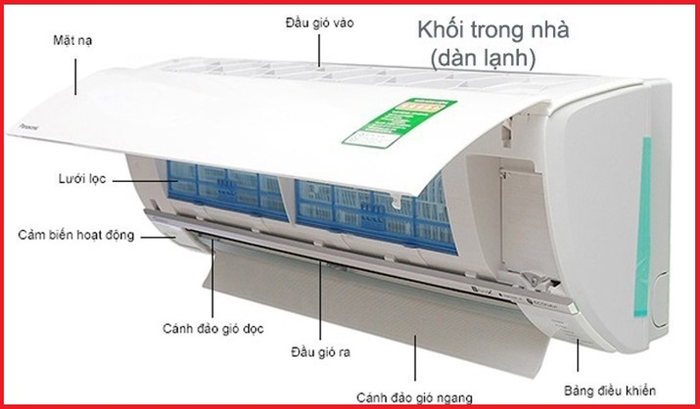

Cấu tạo dàn lạnh của máy điều hòa.

Bảng điều khiển đóng vai trò quan trọng trong việc điều chỉnh và kiểm soát mọi hoạt động của điều hòa. Nó thường được lắp đặt trên cục lạnh của máy.

Tụ điện đóng vai trò quan trọng, giúp động cơ của máy nén khởi động và tạo điều kiện cho dòng khí di chuyển mạnh mẽ.

Bộ phận này chuyển gas từ dàn lạnh đến dàn nóng. Ống dẫn gas thường được làm bằng đồng, có khả năng chịu áp suất và nhiệt độ cao, đặc biệt là chống oxy hóa.

Ngoài những bộ phận chính, máy còn nhiều linh kiện quan trọng khác như khung vỏ, máng nước, cảm biến nhiệt độ dàn lạnh, bộ phận an toàn,...

Máy lạnh 1 chiều và 2 chiều hoạt động theo nguyên lý khác nhau:

Nguyên lý hoạt động của máy điều hòa 1 chiều bao gồm 5 giai đoạn chính:

       + Bước 1: Máy nén nén và đẩy môi chất lạnh ở trạng thái nhiệt độ và áp suất cao lên dàn ngưng tụ.

       + Bước 2: Môi chất lạnh trao đổi nhiệt và chuyển sang thể lỏng tại dàn ngưng tụ.

       + Bước 3: Môi chất lạnh sau khi đi qua van tiết lưu sẽ chuyển đổi thành áp suất và nhiệt độ thấp để tiếp tục hành trình đến dàn lạnh.

       + Bước 4: Trong dàn lạnh, môi chất lạnh ở thể lỏng sẽ hạ nhiệt không khí trong phòng. Quạt gió sau đó hút không khí vào dàn lạnh, và thông qua môi chất làm lạnh, đẩy khí mát vào phòng.

       + Giai đoạn 5: Sau khi trao đổi nhiệt với môi trường trong phòng, môi chất lạnh chuyển từ thể lỏng sang khí. Lúc này, máy nén hút khí, đi qua bầu tách lỏng để hoàn tất một chu trình làm lạnh.

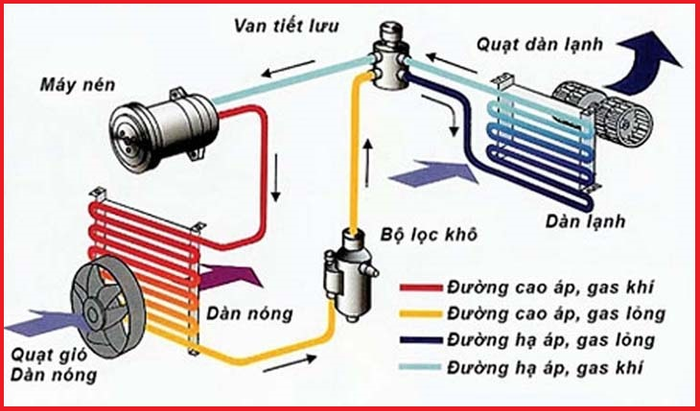

Cơ chế làm lạnh của máy điều hòa.

Máy lạnh 2 chiều hoạt động dựa trên nguyên lý làm lạnh và làm nóng.

3.2.1. Nguyên lý làm lạnh của điều hòa 2 chiều

Máy lạnh 2 chiều thực hiện quá trình làm lạnh gồm 6 bước như sau:

       + Kích hoạt chế độ làm lạnh, van đảo chiều không nhận điện, cửa 1 mở ra kết nối với cửa 2, cửa 3 mở kết nối cửa 4.

       + Khí gas ở dàn lạnh, có nhiệt độ cao và áp suất thấp, đi qua cửa số 3, 4 của van đảo chiều, qua bình bẫy gas lỏng và nhập vào máy nén.

       + Tại máy nén, khí gas được nén, chuyển sang trạng thái khí với áp suất cao và nhiệt độ cao. Sau đó, khí gas được đưa đến dàn nóng qua cửa 1, 2.

       + Quạt gió dàn nóng thổi nhiệt độ cao ra khỏi môi trường, đồng thời khí gas chuyển sang trạng thái lỏng, áp suất cao và nhiệt độ thấp.

       + Bước 5: Khí gas đi qua bộ lọc để loại bỏ tạp chất trước khi vào van tiết lưu. Gas ở trạng thái lỏng, áp suất và nhiệt độ giảm.

       + Bước 6: Gas nhập vào dàn lạnh. Quạt gió dàn lạnh truyền nhiệt vào phòng, khiến gas chuyển từ trạng thái lỏng sang khí, hoàn tất chu kỳ.

3.2.2. Cơ chế làm nóng của máy lạnh 2 chiều

Máy lạnh 2 chiều sưởi có cơ chế hoạt động như sau:

       + Bước 1: Khi chế độ làm nóng được kích hoạt, van đảo chiều nhận nguồn điện, cửa 1 mở kết nối với cửa 4, cửa 2 mở kết nối với cửa 3.

       + Bước 2: Ở chế độ này, cục ngoại vi trở thành dàn lạnh, cục trong nhà là dàn nóng. Khí gas từ cục ngoại vi, có áp suất thấp và nhiệt độ cao, đi qua cửa số 2, 3 của van đảo chiều, qua bình bẫy gas lỏng, cuối cùng đi vào cửa hút của máy nén.

       + Bước 3: Tại máy nén, khí gas chuyển đổi thành nhiệt độ cao và áp suất cao, sau đó đi vào dàn trong nhà thông qua cửa số 1, 4. Khí gas sẽ hấp thụ nhiệt từ phòng, chuyển sang trạng thái lỏng ở nhiệt độ thấp và áp suất cao.

       + Bước 4: Khí gas đi qua van tiết lưu, chuyển sang trạng thái lỏng, áp suất và nhiệt độ giảm, sau đó đi qua bộ lọc để loại bỏ tạp chất và chuyển sang dàn ngoại vi. Tại đây, nó sẽ tỏa ra môi trường làm lạnh, hoàn tất chu trình làm nóng.

Dưới đây là những điều bạn nên nhớ khi theo dõi quá trình lắp đặt máy điều hòa để đảm bảo an toàn và tăng tuổi thọ cho máy:

       + Lựa chọn vị trí lắp đặt cục nóng điều hòa ở những khu vực thoáng đãng, rộng rãi để máy có thể dễ dàng tản nhiệt ra môi trường. Tránh lắp đặt gần mái tôn nóng hoặc đặt quá gần nhau để tránh nguy cơ cháy nổ.

       + Phòng sử dụng máy điều hòa cần được cách âm tốt và không có sự thất thoát nhiệt từ bên ngoài. Nếu có lỗ thoáng, hãy sử dụng mút xốp để đảm bảo kín đáo.

       + Hãy ưu tiên chọn máy điều hòa với công suất lớn hơn 30% so với nhu cầu sử dụng để tránh tình trạng quá tải thiết bị.

       + Hãy thực hiện việc vệ sinh máy điều hòa đều đặn mỗi năm ít nhất một lần, đặc biệt là vào đầu mùa hè để đảm bảo hiệu suất sử dụng tốt nhất.

Nắm rõ những điểm quan trọng khi lắp đặt máy điều hòa để đảm bảo máy hoạt động bền bỉ và tiết kiệm năng lượng một cách hiệu quả.
