Đai vít, hay còn gọi là ốc vít hoặc ốc tán (từ tiếng Pháp écrou /ekʁu/), là một chi tiết cơ khí dùng để kết nối có lỗ ren. Đai vít thường được sử dụng kèm với bulông để mắc hai hoặc nhiều chi tiết lại với nhau. Các phần này kết nối với nhau nhờ vào ma sát của ren, lực căng của bulông và áp lực nén của các chi tiết. Trong môi trường rung động hoặc quay liên tục, có thể sử dụng đai vít chống xoay, sử dụng keo dính, chốt an toàn hoặc các biện pháp khác để giữ chặt mối ghép. Đai vít phổ biến nhất là đai vít 6 cạnh với các góc đã được bo tròn. Các loại đai vít khác được sử dụng trong các trường hợp đặc biệt như đai vít tai hồng (đai vít cánh) được điều chỉnh bằng ngón tay hoặc các đai vít kết nối ở những vị trí không có rãnh vít.
Các loại đai vít được thiết kế để phù hợp với từng loại bulông tương ứng. Ví dụ, theo tiêu chuẩn ISO, đai vít 10 sẽ tạo mối liên kết với bulông 10.9, tương tự như vậy theo tiêu chuẩn SAE, đai vít 5 sẽ phù hợp với bulông 5...

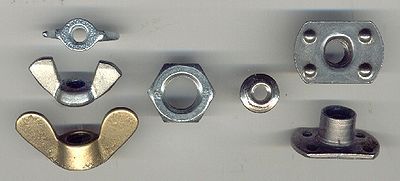

Các loại đai vít
- Đai vít hình trụ
- Đai vít có mũi
- Đai vít có khung
- Đai vít hoa
- Ốc vặn căng
- Đai vít có gờ
- Đai vít 6 cạnh
- Đai vít chèn
- Đai vít siết (Đai vít tự hãm)
- Đai vít có chốt an toàn
- Đai vít có tai vặn (đai vít khía vân)
- Đai vít khóa (đai vít có hãm)
- Đai vít bánh xe
- Đai vít khóa ô van(Cleveloc)
- Đai vít dẹt
- Đai vít PEM
- Đai vít nylon
- Đai vít có xẻ rãnh
- Nút gài (gắn đồ nhựa vào khung thép của xe ô tô)
- Vòng đệm vuông
- Đai vít hàn dùng cho chất dẻo
- Đai vít chữ T
- Đai vít chữ T có rãnh
- Đai vít hàn
- Đai vít cánh
Kích thước tiêu chuẩn của đai vít
Lưu ý rằng kích thước bộ phận lục giác (kìm) khác với các tiêu chuẩn ngành công nghiệp. Ví dụ, kích thước kìm của các bu lông được sử dụng trong các xe hơi sản xuất tại Nhật Bản tuân thủ tiêu chuẩn ô tô JIS.
| Đường kính lỗ danh nghĩa D (mm) |
Bước răng P (mm) |
Kích thước mặt phẳng A/F (mm) |
Đường kính ngoài A/C (mm) |
Chiều cao H (mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1st choice |
2nd choice |
Thô | Tinh | ISO | DIN | JIS | Đai lục giác | Đai hãm | Đai nylon | |
| 1 | 0,25 | 2,5 | ||||||||
| 1,2 | 0,25 | |||||||||
| 1,4 | 0,3 | |||||||||
| 1,6 | 0,35 | 3,2 | ||||||||
| 1,8 | 0,35 | |||||||||
| 2 | 0,4 | 4 | 1,6 | 1,2 | - | |||||
| 2,5 | 0,45 | 5 | 2 | 1,6 | - | |||||
| 3 | 0,5 | 5,5 | 6,4 | 2,4 | 1,8 | 4 | ||||
| 3,5 | 0,6 | 6 | ||||||||
| 4 | 0,7 | 7 | 7 | 7 | 8,1 | 3,2 | 2,2 | 5 | ||
| 5 | 0,8 | 8 | 8 | 8 | 9,2 | 4 | 2,7 | 5 | ||
| 6 | 1 | 0,75 | 10 | 10 | 10 | 11,5 | 5 | 3,2 | 6 | |
| 7 | 1 | 11 | 5,5 | 3,5 | - | |||||
| 8 | 1,25 | 1 | 13 | 13 | 12 | 15 | 6,5 | 4 | 8 | |
| 10 | 1,5 | 1,25 hay 1 | 16 | 17 | 14 | 19,6 | 8 | 5 | 10 | |
| 12 | 1,75 | 1,5 hay 1,25 | 18 | 19 | 17 | 22,1 | 10 | 6 | 12 | |
| 14 | 2 | 1.5 | 21 | 22 | 19 | 11 | 7 | 14 | ||
| 16 | 2 | 1.5 | 24 | 24 | 22 | 27.7 | 13 | 8 | 16 | |
| 18 | 2.5 | 2 or 1.5 | 27 | 15 | 9 | 18.5 | ||||
| 20 | 2.5 | 2 or 1.5 | 30 | 30 | 34.6 | 16 | 10 | 20 | ||
| 22 | 2.5 | 2 or 1.5 | 32 | |||||||
| 24 | 3 | 2 | 36 | 41.6 | 19 | |||||
| 27 | 3 | 2 | 41 | |||||||
| 30 | 3.5 | 2 | 46 | 53.1 | 24 | |||||
| 33 | 3.5 | 2 | ||||||||
| 36 | 4 | 3 | 55 | 63.5 | 29 | |||||
| 39 | 4 | 3 | ||||||||
| 42 | 4.5 | 3 | ||||||||
| 45 | 4.5 | 3 | ||||||||
| 48 | 5 | 3 | ||||||||
| 52 | 5 | 4 | ||||||||
| 56 | 5.5 | 4 | ||||||||
| 60 | 5.5 | 4 | ||||||||
| 64 | 6 | 4 | ||||||||
|
|
