Mới hoàn thành dàn máy hoàn toàn sử dụng linh kiện của NZXT. Đây là một trong những thương hiệu mà tôi thích với chất lượng chế tạo và hiệu suất tốt cùng với thiết kế thẩm mỹ và độ hoàn thiện xuất sắc. Lần này, tôi quyết định tạo nên một dàn trắng đen để chia sẻ với mọi người.

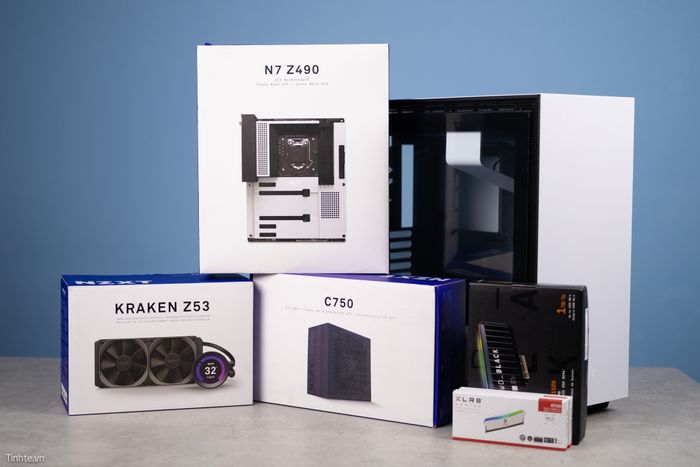

Nguyên liệu cần thiết 😁.Vỏ máy NZXT H710i
Đây là chiếc case đẳng cấp của NZXT và là một trong những case mid-tower có khả năng tản nhiệt tốt nhất của hãng. Phiên bản H710i được nâng cấp từ H700/710 với những tính năng mới như Smart Device V2 - hệ thống quản lý đèn và quạt tích hợp sẵn trên case, cùng với thêm cổng USB 3.2 Gen1 (USB-C) tại front panel.

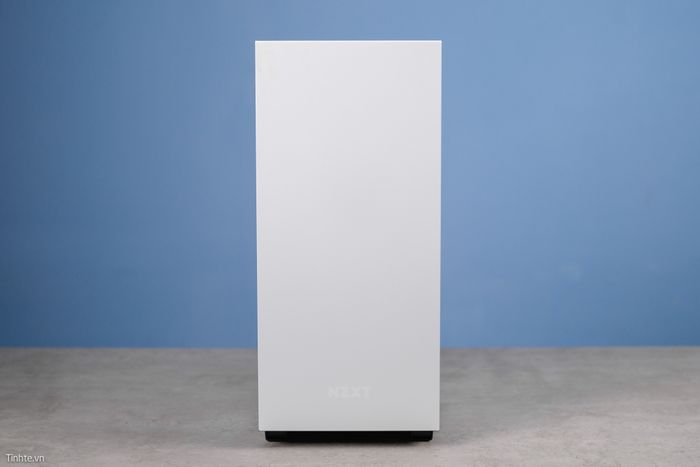

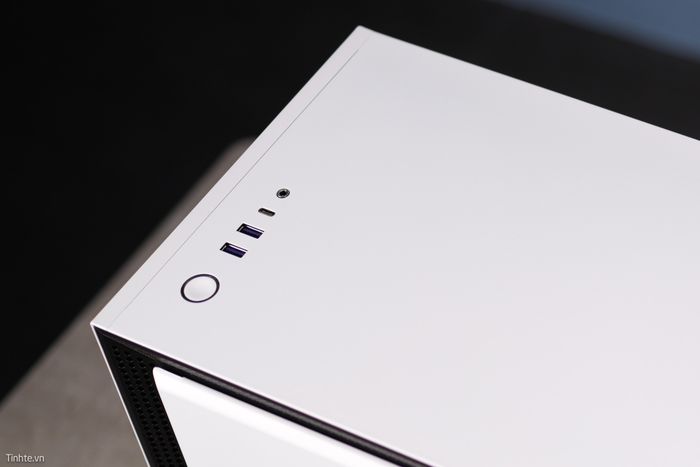

Tổng thể thiết kế của H710i vẫn giữ nguyên đặc trưng của NZXT với mặt trước và mặt trên phẳng. Case có 3 tùy chọn màu sắc bao gồm trắng đen, đen, hoặc đen đỏ. Mình đã chọn phiên bản màu Matte White (trắng đen), tạo nên một tone màu rất lịch sự và phong cách cho dàn máy.
Vỏ máy H710i của mình khá to, với kích thước cao 516 mm, dài 494 mm, và rộng 230 mm. Chế tạo từ thép, kính cường lực, và nặng 12 kg. H710i hỗ trợ bo mạch E-ATX với chiều ngang tối đa 272 mm, từ ATX đến mini-ITX. Đối với các bo mạch nhỏ hơn, không cần quá lo lắng về chiều ngang.
Mặc dù trông có vẻ chật chội, nhưng thực tế, case này rất thoáng. Khoảng trống cho hệ thống quạt lên đến 1' (2,54 cm) phía trước và 0.8' (2 cm) ở phía trên, mặc dù nắp trước và nắp trên được làm từ kim loại kín. Các lỗ thoáng lớn được bố trí đối xứng 2 bên case, giúp hệ thống quạt hoạt động hiệu quả hơn.

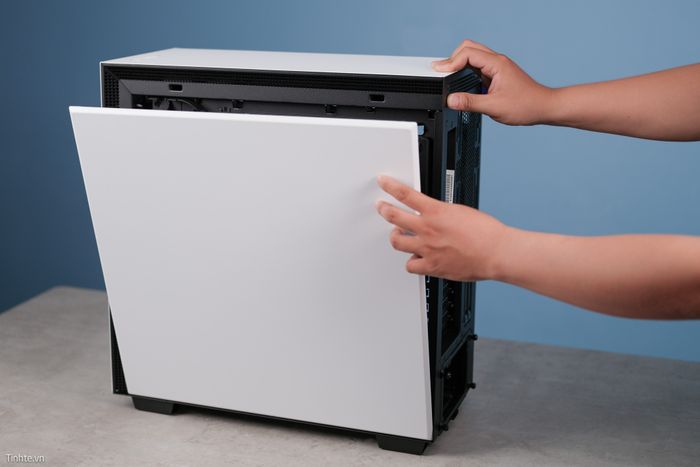

Bên cạnh đó, panel hông được thiết kế với tấm thép trắng, có cơ chế mở đơn giản bằng nút phía sau, không cần ốc vít. Mặc dù khá nặng, cơ chế khóa hoạt động rất mượt mà. Mình đánh giá cao thiết kế này hơn so với các case có cửa mở bằng kính phổ biến hiện nay. Tấm panel này được thiết kế phồng lên tạo không gian cho việc quản lý dây nhợ bên trong.

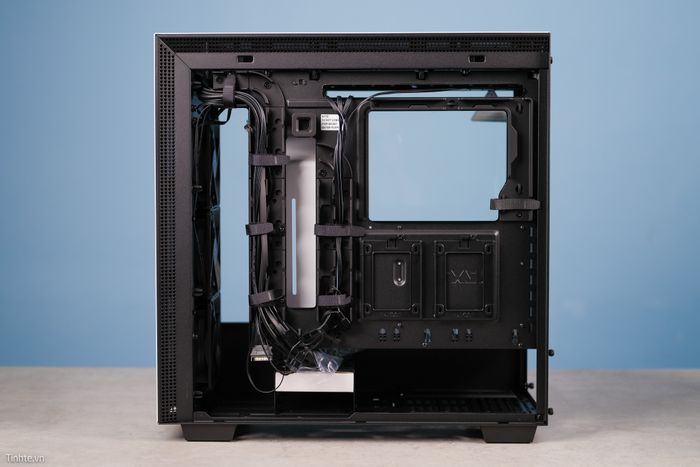

Hệ thống các khe và đai velcro đã được sắp xếp sẵn, dây từ panel trước và quạt được đặt gọn gàng. Phía sau, có các khay ổ đĩa 2,5', 2 khay cho ổ đĩa 3,5', không gian cho nguồn ATX rộng rãi và khoảng trống giấu dây rất lớn.

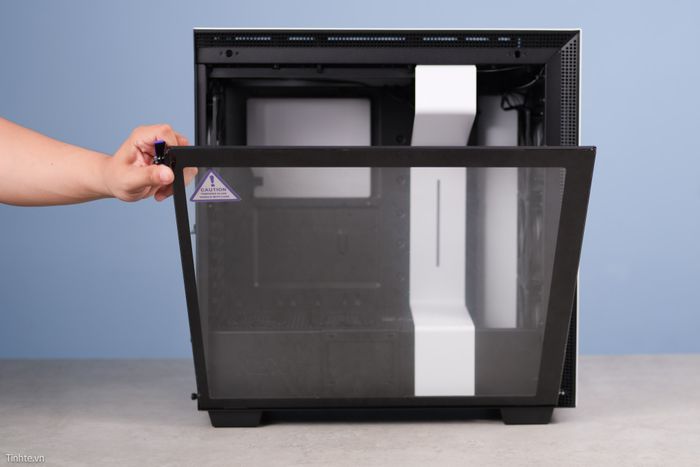

Mặt kính được thiết kế đơn giản với cơ chế đơn giản để thả vào và nhấn để giữ chặt. Phía sau có một con ốc với bản lề để giữ vững.
NZXT tạo nên một thành phần đẹp mắt, với mặt kính được gắn kèm miếng cao su màu tím - màu sắc đặc trưng của NZXT.

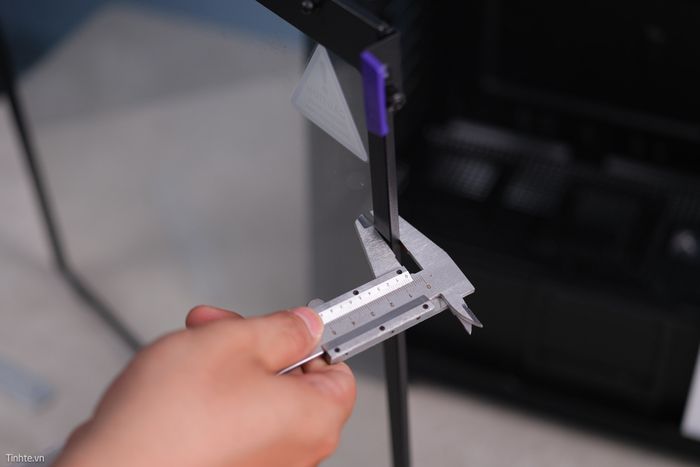

Tấm kính cường lực dày khoảng 5mm, được đặt trong khung đen mảnh để gia cường và chứa ngàm cao su giữ mặt kính chặt vào case. Viền đen bên ngoài tăng tính thẩm mỹ và che đi dấu vết vân tay khi mở đóng.
Chiếc case đã được trang bị sẵn 4 quạt, phía trước có 3 quạt Aer F120 với tốc độ 1200 +- 200 rpm, lượng gió 50,42 CFM, và độ ồn thấp. Ở phía trước, có thể lắp tản nhiệt nước AIO lên đến 360 mm hoặc rad 360 mm với độ dày lên đến 86 mm. Anh em có thể lắp đặt 3 quạt 120 mm hoặc 6 quạt 120 mm theo kiểu push & pull.
Trong hình, anh em cũng thấy phần khung giấu dây mang đặc điểm riêng của NZXT, cũng là nơi che giấu hộp điều khiển Smart Device V2 phía sau. Điểm nâng cấp chính trên H710i so với H710 là Smart Device V2 hỗ trợ 3 kênh quạt với công suất mỗi kênh lên đến 10 W và 2 kênh RGB LED, cho phép kết nối 4 dải đèn HUE 2 hoặc 5 quạt Aer RGB. Tất cả tốc độ quạt và hiệu ứng đèn được kiểm soát thông qua phần mềm NZXT CAM, rất tiện lợi.
Dải đèn LED RGB sáng tạo trên đỉnh case và phía sau tấm giấu dây được điều khiển qua Smart Device V2 kết hợp với phần mềm CAM.

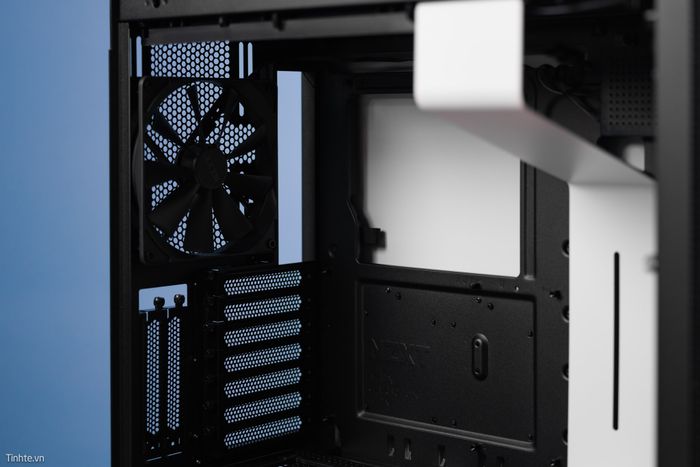

Ở phía sau, có thêm một quạt Aer F140 với tốc độ 1000 +- 200 rpm, lượng gió lên đến 68,95 CFM và độ ồn chỉ 29 dBA. Quạt case của NZXT thường đảm bảo chất lượng và mình thích tìm mua lại những quạt này từ các anh em bán trên Shopee, giá rẻ mà hiệu suất lớn. Anh em có thể gắn tản nhiệt 120 mm hoặc quạt 120 mm ở vị trí này.

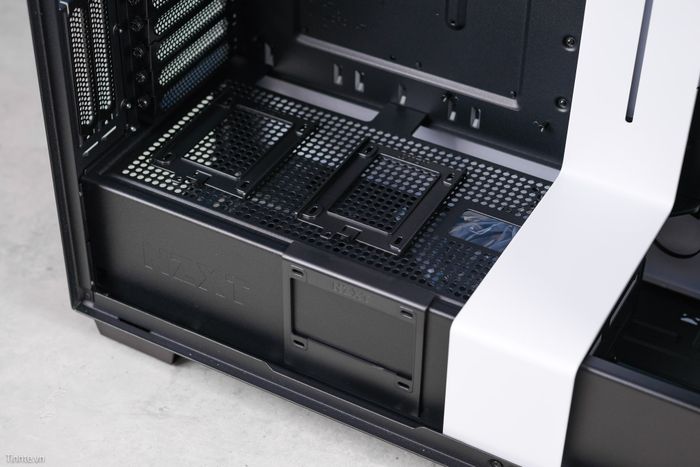

Ở phía trên, anh em có thể thêm 2 ổ đĩa 2,5' và phía trước có thêm 1 ổ 2,5' nữa, với khả năng giấu dây thông minh sau khung trắng. Ổ đĩa phía trước có thể sử dụng để trang trí thêm ánh sáng RGB cho dàn máy hoặc tạo ra một màn hình nhỏ để hiển thị thông số hệ thống.
Phía sau case, các bracket che khe PCIe được gắn bằng ốc vặn tay thuận tiện. Case cũng có vị trí để lắp card đứng, nhưng để sử dụng anh em cần mua thêm cáp mở rộng VGA riser.

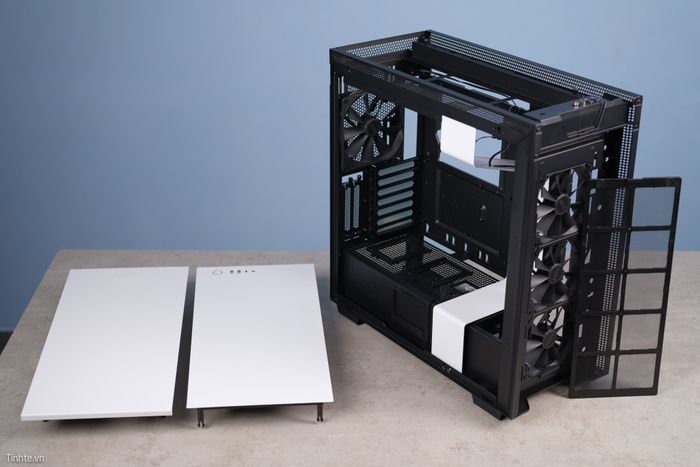

Khi tháo nắp trên và nắp trước, anh em cần thận trọng vì chúng được kẹp chặt bằng những kẹp nhựa lớn. Mặt trước có bộ lọc bụi nam châm, mặt dưới cũng tương tự, nhưng mặt trên không cần lọc bụi vì nó được thiết kế đóng kín và hướng quạt thường thổi lên và ra ngoài, giảm bụi vào case.

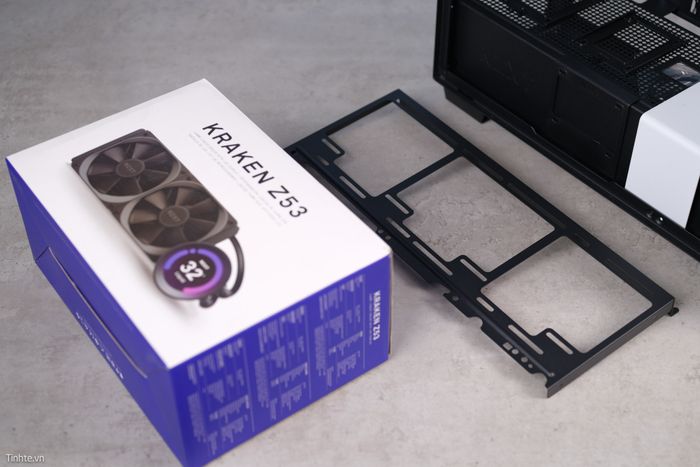

NZXT đã tạo một khung đặc biệt cho việc lắp tản nước ở phía trước để dễ dàng hơn trong quá trình lắp đặt. Tiếp theo, mình sẽ giới thiệu với anh em về tản nước Kraken Z53.Tản nhiệt nước AIO NZXT Kraken Z53

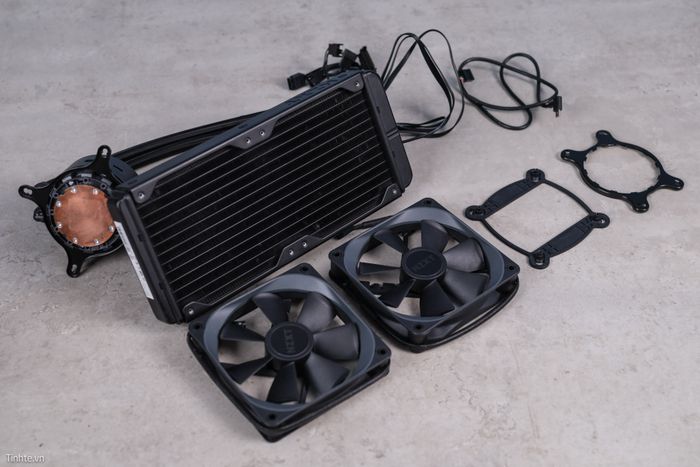

Kraken Z53 thuộc dòng tản nhiệt nước Kraken Z của NZXT, kích thước 240 mm. Điểm đặc biệt của dòng này là màn hình LCD trên CPU block, có thể tùy chỉnh hiển thị hình ảnh hoặc thông số CPU, GPU. Màn hình có đường kính 60 mm, độ phân giải 320 x 320 px, và độ sáng 650 cd/m2.
Dòng Kraken Z bao gồm các phiên bản Z53 (240 mm), Z63 (280 mm) và Z73 (360 mm). Phiên bản Z53 thích hợp cho case mid-tower hoặc micro-tower, dễ lắp đặt với giá khoảng 6,5 triệu đồng và bảo hành 6 năm.
Kraken Z53 có rad bằng nhôm, dày 30 mm và mật độ fin là 22 fin mỗi inch. Có thể gắn 2 hoặc 4 quạt 120 mm theo thiết lập push & pull. Ống dài 400 mm với chất liệu cao su chống bay hơi, bọc ngoài bằng sợi nylon để tăng độ bền và thẩm mỹ.
2 quạt đi kèm là quạt Aer P 120 mm, thiết kế với áp suất tĩnh cao, lên đến 2,93 mmH2O, và lượng khí tối đa 73,11 CFM ở tốc độ vòng quay 2000 rpm (+300). Quạt có thể điều chỉnh tốc độ từ 500 đến 2000 rpm, độ ồn từ 21 đến 36 dBA. Chất lượng quạt Aer của NZXT là điều mà mình rất đánh giá cao.
Phần block của Kraken Z53 được thiết kế đẹp với vỏ nhôm anodize cao cấp. Bên trong là hệ thống pump của Asetek thế hệ 7, cải tiến về mô-tơ để hoạt động siêu êm khi hệ thống không tải nặng. Plate của pump làm từ đồng, với hệ thống fin bên trong nhiều lá và mật độ cao, giống như dòng Kraken X53.
Lắp đặt Kraken Z53 rất đơn giản vì sử dụng công nghệ của Asetek, giữ nguyên hệ thống ngàm mount từ các thế hệ trước. Việc này làm cho quá trình cài đặt trở nên thuận tiện, đặc biệt là đối với những người đã quen với các dòng Kraken trước đây.

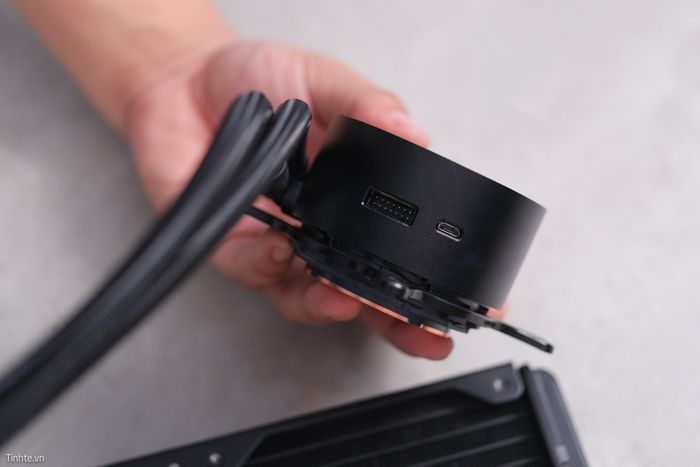

Trên block có 2 cổng, bao gồm 1 cổng chia thành 4 đầu 4-pin cho quạt, 1 dây 3-pin cho pump, 1 đầu SATA cung cấp điện cho block và màn hình LCD. 1 cổng microUSB kết nối với cổng USB 2.0 trên bo mạch để phần mềm NZXT CAM quản lý tản nhiệt và tùy chỉnh màn hình LCD trên block.
Hệ thống lắp đặt trên socket LGA 1200, bracket của Asetek linh hoạt hỗ trợ nhiều socket. Việc cài đặt chỉ đơn giản là cân theo 4 lỗ quanh CPU, điều này giúp chuẩn bị nhanh chóng cho việc gắn block. Tiếp theo là bo mạch chủ N7 Z490 của NZXT:Bo mạch chủ NZXT N7 Z490

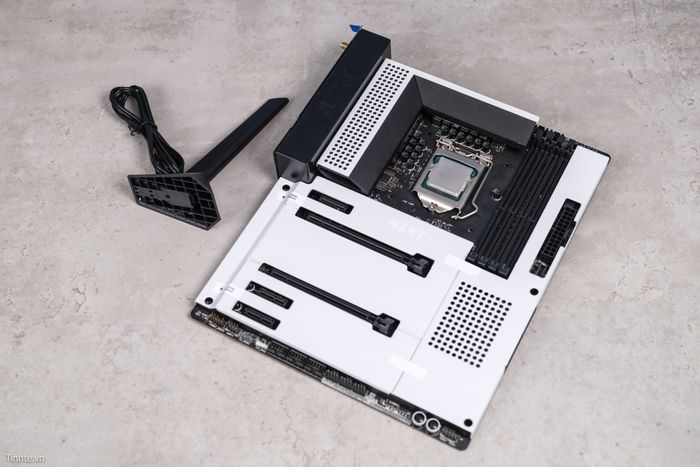

N7 Z490 là một chiếc bo mạch cao cấp với thiết kế đẹp mắt, linh kiện được che phủ bằng tấm kim loại, tạo nên vẻ ngoại hình độc đáo cho N7 Z490 so với các sản phẩm khác. Bo mạch có hai phiên bản màu là trắng hoặc đen, và mình lựa chọn phiên bản trắng đen vì sự đẹp mắt. Giá của bo mạch này là khoảng 6,3 triệu đồng.

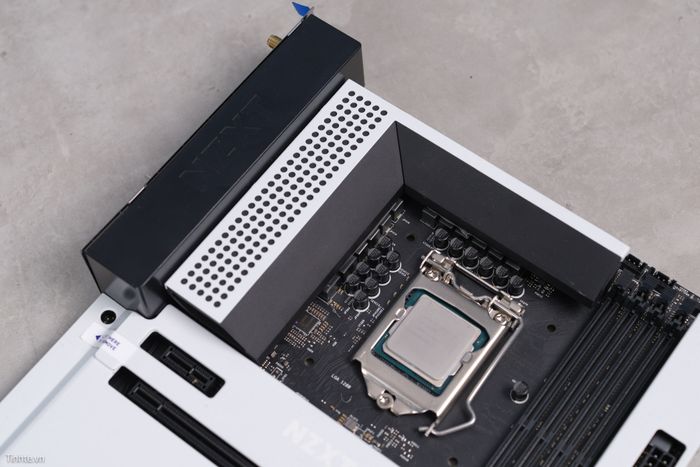

Lần này, NZXT hợp tác với ASRock để sản xuất bo mạch (trước đó, với thế hệ N7 Z390, mình nhớ là ECS làm gia công). Dàn VRM 10 PowerStage (8 + 2) được thiết kế với bộ điều khiển ISL 69269 của Renesas - một bộ điều khiển PWM phổ biến trên các bo mạch Z490 từ trung cấp đến cao cấp của ASRock, Gigabyte và MSI. Các PowerStage trang bị trên N7 Z490 là dòng SiC632A của Vishay, mỗi con 50A và đều là phase thật, đủ để đáp ứng cả những CPU mạnh như Core i9-10900K và khi thực hiện OC.
Thiết kế tản nhiệt cho VRM của bo mạch này rất độc đáo với hình dạng heatsink giống như hình bình hành, mang lại diện tích tản nhiệt lớn mà không chia thành các lá fin như các thiết kế thông thường. Trang OptimumTech đã kiểm tra và nhiệt độ của heatsink không vượt quá 75 độ C khi sử dụng với Core i9-10900K OC 5 GHz toàn nhân ở 1,3 V.
Phần còn lại của bo mạch được bao phủ bởi một lớp giáp tỉ mỉ và khoét lỗ cho các khe cắm. Ngay cả cổng nguồn 24-pin và cổng USB 3.2 Gen1 đầu ra front panel cũng được đặt trong phần khoét của lớp giáp, tạo nên một diện mạo rất đẹp mắt. Các cổng SATA và USB 3.0 được thiết kế hướng về phía bên phải và chúng được tích hợp trong khung một cách gọn gàng.

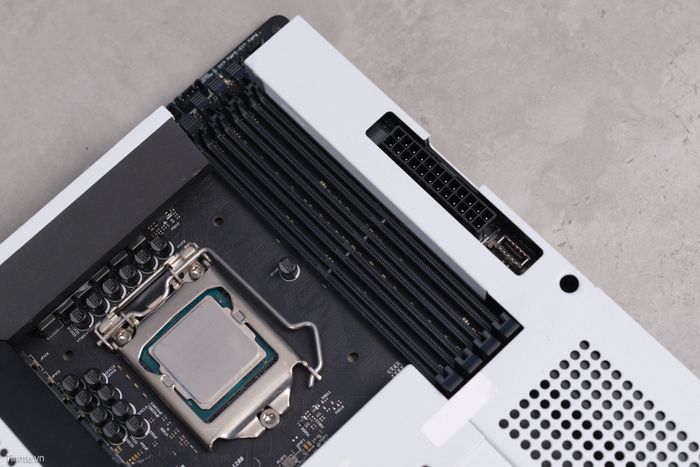

Bo mạch có 2 khe PCIe x16, 3 khe PCIe x1, 4 khe RAM hỗ trợ tối đa 128 GB, OC 4266 MHz. Các khe M.2 được đặt dưới 2 tấm giáp kiêm tản nhiệt cho ổ M.2, chỉ cần nhấn nút (chỗ có mũi tên tím) để tiếp cận các khe này một cách thuận lợi, tạo nên một cấu trúc sạch sẽ. Mình đã trang bị sẵn ổ WD Black 250 GB PCIe 3.0 x4 NVMe để cài đặt hệ điều hành và phần mềm.
Các cổng cắm cho đèn RGB 5V, 12V, USB 2.0 và 4-pin cho quạt được sắp xếp ngang phía dưới, tạo sự gọn gàng và thuận tiện cho việc quản lý dây. Bo mạch còn được trang bị nút Reset và Power On, tính năng thường thấy trên các bo mạch hỗ trợ OC.
Đối với quạt, N7 Z490 có 5 chân 4-pin cho SYS_FAN, chân cho AIO_PUMP và 1 CPU_FAN. Về đèn, ngoài các cổng đèn 12 V RGB 4-pin và 5V RGB 3-pin, bo mạch còn tích hợp sẵn 2 cổng đèn đặc biệt cho RGB HUE+ và điều khiển quạt thông qua phần mềm NZXT CAM.
Khu vực I/O sau được che phủ và bao gồm 2 x USB 2.0, 2 x USB 3.2 Gen1 (5 Gbps), 2 x USB 3.2 Gen2 (10 Gbps, bao gồm USB-A màu xanh nhạt và USB-C), HDMI 1.4b, Ethernet và 2 cổng kết nối ăng-ten SMA cho Wi-Fi 6 tích hợp.
Đặt bo mạch vào case, bắt vít và chúng ta có thể tiếp tục lắp đặt tản nhiệt và đi dây nguồn. Không gian bên trong thùng rộng rãi và các lỗ cắt dây được thiết kế tiện lợi, không cần phải lo lắng về vấn đề đi dây nguồn từ phía trước.

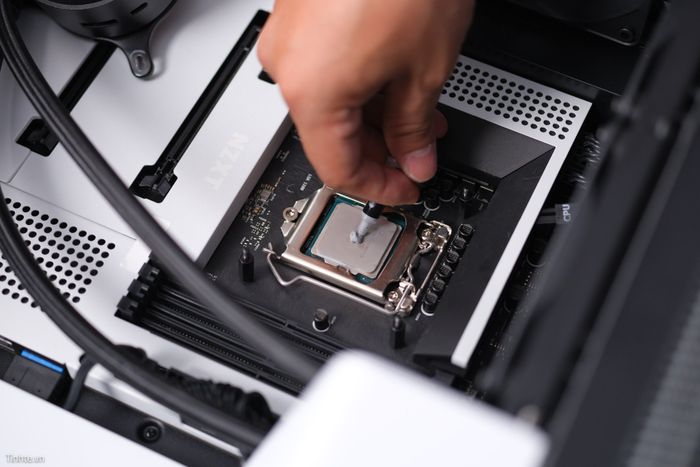

CPU sử dụng cho hệ thống này là Core i9-10900K với 10 nhân, xung đa nhân 4,9 GHz, và mình kỳ vọng Kraken Z53 có khả năng làm mát đủ cho nó dù rad chỉ là 240 mm.

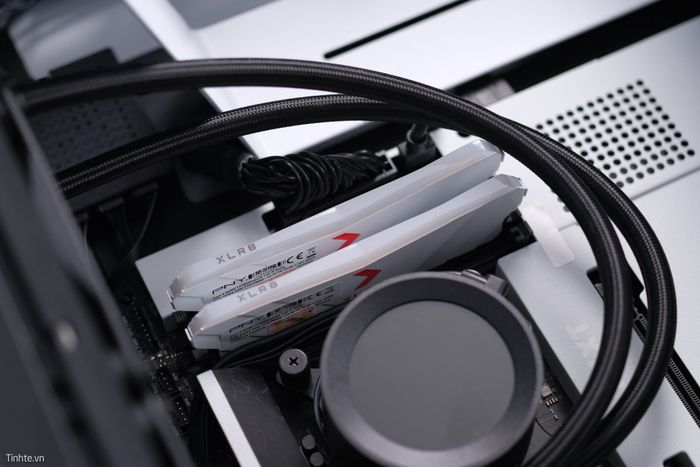

Với bo mạch màu trắng, mình chọn 2 thanh RAM màu trắng XLR8 Gaming EPIC-X RGB của PNY. Dòng RAM này mới nhưng có hiệu suất tốt, được trang bị tản nhiệt và đèn RGB sáng tạo với tấm tản sáng làm từ nhựa trong mờ. Bộ RAM này hoạt động ở tốc độ 3200 MHz CL16.

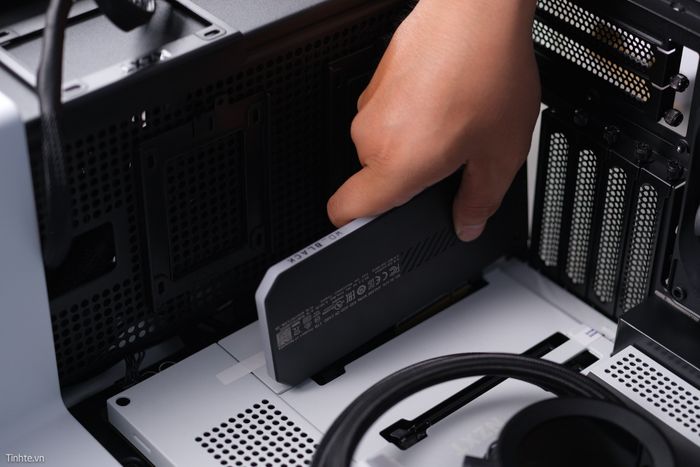

Dành ổ để cài game, mình lựa chọn con WD Black AN1500 1 TB. Đây là ổ SSD PCIe 3.0 x8 dạng card add-in, có tốc độ 6500 MB/s đọc và 4100 MB/s ghi ở bản 1 TB với cấu trúc RAID 0. Ngoài ra, nó trang trí bằng dải đèn RGB đẹp mắt và thiết kế đen trắng phối hợp hoàn hảo với dàn máy.
Card đồ họa sử dụng là RTX 2060 Super bản Founders Edition. Với dàn máy trắng đen như này, anh em có thể chọn card màn hình trắng để tạo điểm nhấn đẹp mắt. Mặc dù có nhiều hãng sản xuất card trắng, nhưng vấn đề vẫn là khá khó mua được trong thời kỳ card thiếu hàng này.Nguồn NZXT C750

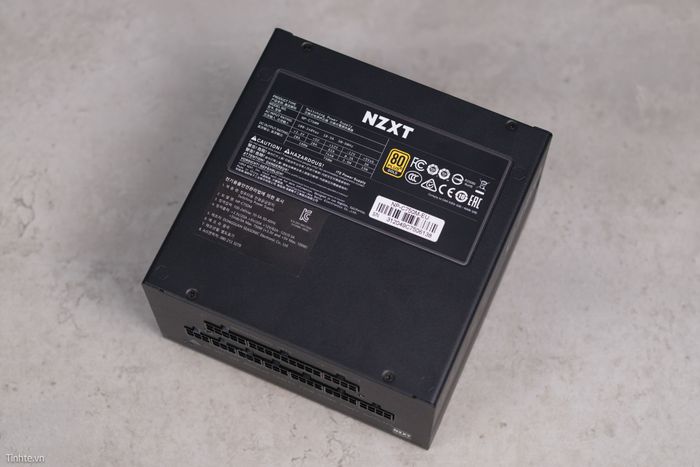

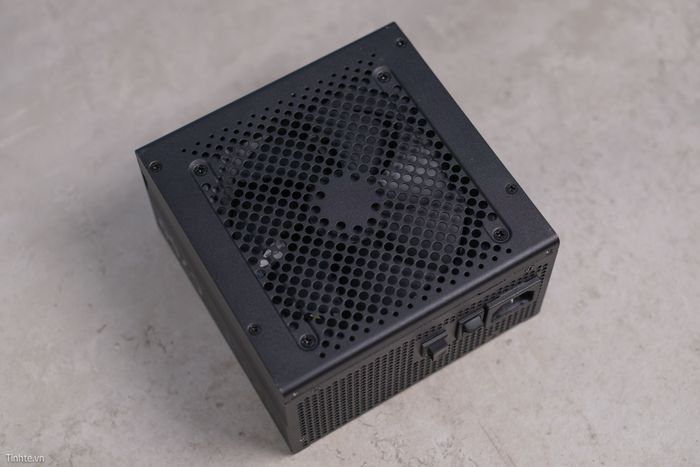

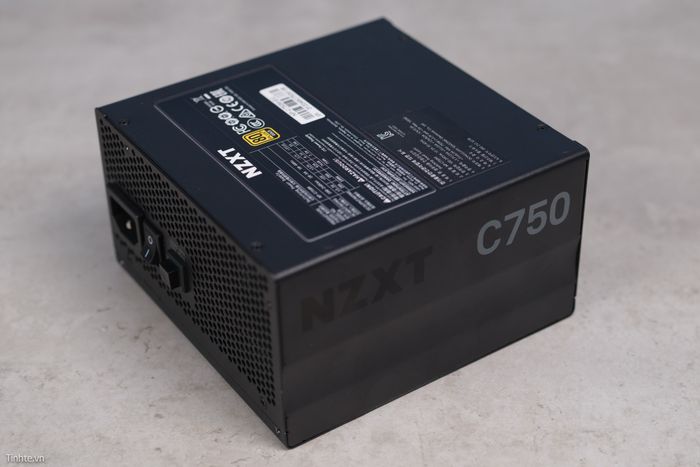

C750 là nguồn có công suất 750W, thuộc dòng Active PFC, và đạt chuẩn 80 Plus Gold. NZXT đã lựa chọn nền tảng Seasonic Focus Plus Gold 750W, với một số điều chỉnh và tính năng độc đáo của riêng mình. Dù chia sẻ nền tảng, quyết định hợp tác với Seasonic là đúng đắn với uy tín và chất lượng đã được kiểm chứng của hãng. Người dùng cũng được hưởng bảo hành 10 năm.
Với kích thước ngắn gọn 150mm, C750 giúp tối ưu không gian bên trong case. Thiết kế ngoại hình theo phong cách NZXT, với lưới tròn bao quanh, tạo nên vẻ thoáng đãng. Kết hợp với case microATX, nó tạo điểm nhấn không gian hiệu quả.

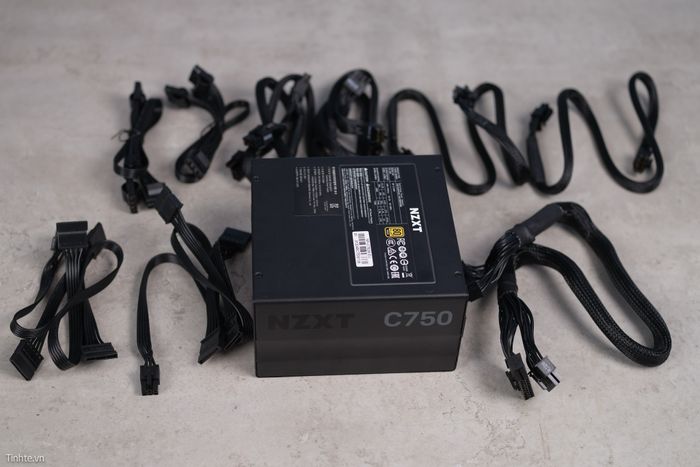

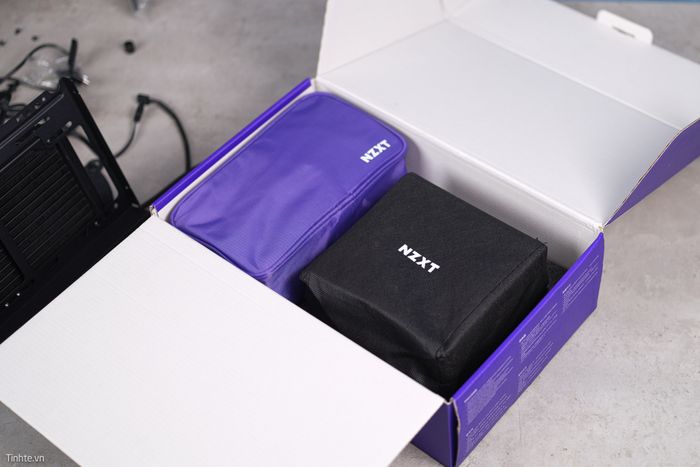

C750 có thiết kế full modular, cho phép tháo rời toàn bộ dây cáp. Điều này giúp quản lý dây sạch sẽ, chỉ sử dụng những cáp cần thiết. Đó cũng làm tăng thẩm mỹ và tối ưu airflow trong case. Điều thú vị là NZXT còn chăm chút đến cả hộp đựng cáp màu tím, tạo điểm nhấn đẹp mắt.
Dây cáp đi kèm được chế tác với chất lượng cao, từ cáp 24-pin cho bo mạch chủ, 2 sợi cáp 4+4-pin cho CPU, đến 2 sợi cáp PCIe 6+2-pin cho card đồ họa, tất cả được bọc nylon không chỉ mang tính thẩm mỹ mà còn tăng độ bền hơn so với thiết kế truyền thống. Hệ thống cáp còn bao gồm 2 sợi SATA mỗi sợi với 3 đầu SATA, phục vụ cho phụ kiện hoặc ổ cứng, cùng 2 sợi MOLEX mỗi sợi với 3 đầu MOLEX cho các linh kiện đời cũ hoặc quạt không điều tốc.
C750 sở hữu thông số ấn tượng với đường +12V cung cấp công suất tối đa lên đến 744W, tổng công suất 2 đường +5V và +3.3V đạt 100W, tổng công suất 750W. Đây là nguồn có khả năng đáp ứng nhu cầu của các dàn máy từ trung cấp đến cao cấp, đồng thời hỗ trợ các GPU đòi hỏi điện năng cao như RTX 3090 hay Vega 64 của AMD. Chuẩn 80 Plus Gold đảm bảo hiệu suất tốt, với tỷ lệ 87% ở mức tải 100% và 90% ở mức tải 50%, giúp tiết kiệm năng lượng đáng kể.
C750 tích hợp nhiều tính năng bảo vệ, bao gồm OVP (bảo vệ quá áp), UVP (bảo vệ thấp áp), OCP (bảo vệ quá dòng), OPP (bảo vệ quá công suất), OTP (bảo vệ quá nhiệt), SCP (bảo vệ ngắn mạch), NLO (bảo vệ không tải), ICP (bảo vệ dòng khởi động).
Hệ thống làm mát của C750 sử dụng quạt 120 mm, trục nhớt fluid dynamic bearing, có khả năng tạo airflow lên đến 74 CFM và hỗ trợ tính năng Zero RPM, giúp quạt tự động ngừng quay khi hệ thống không tải nặng để đảm bảo độ yên tĩnh tối đa. Anh em có thể dễ dàng kiểm soát tính năng này bằng nút điều khiển sau nguồn.
Sử dụng nguồn này trong case H710i của NZXT, khung bắt nguồn và lối luồn dây từ phía sau được thiết kế rất tiện lợi, giúp anh em dễ dàng đi dây gọn gàng và lắp đặt nguồn một cách thuận tiện.Phần mềm NZXT CAM
Khi khởi động, màn hình trên CPU block hiển thị thông số lộn ngược, nhưng không vấn đề gì cả. Anh em chỉ cần cài đặt phần mềm NZXT CAM để điều chỉnh và tùy biến phần cứng NZXT theo ý muốn.
Lật ngược màn hình 180 độ và bắt đầu cuộc chơi...
Tất cả đã sẵn sàng, nhiệt độ CPU khi đang chạy stress test AIDA64 với tản nhiệt 240 mm là điều làm mình ấn tượng. Core i9-10900K chạy ổn định ở xung 4,9 GHz toàn nhân với nhiệt độ chỉ khoảng 70 độ C.

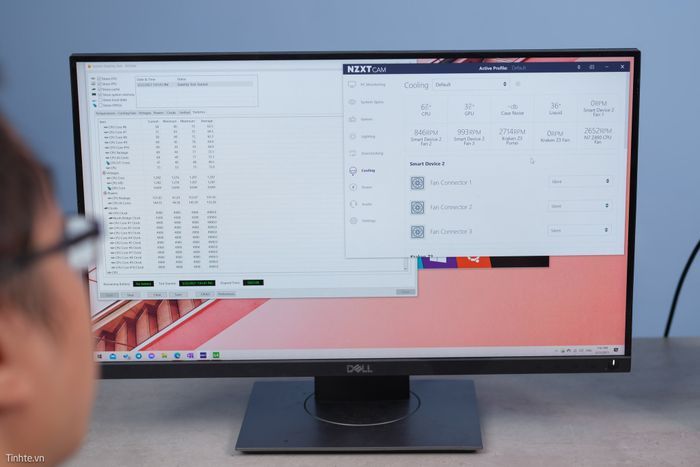

Phần mềm CAM cung cấp anh em mọi thông số về hệ thống, quạt, nhiệt độ CPU, GPU - một công cụ đa năng không thua kém các phần mềm chuyên sâu như HWInfo64 hay AIDA64.
Màn hình LCD trên CPU block có khả năng hiển thị đa dạng thông số trong các chế độ và hiệu ứng màu, thậm chí cho phép tùy biến hình gif - một tính năng độc đáo mà NZXT chắc chắn là tiên phong. Đây mới là lý do khiến chiếc tản nhiệt trên 6 triệu đồng trở nên xứng đáng :D.

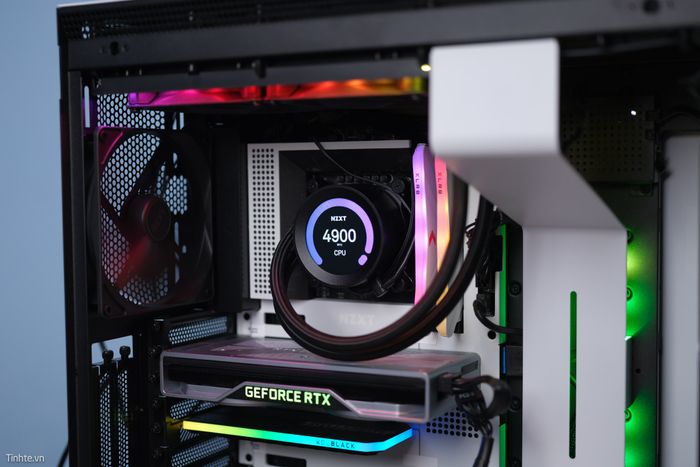

Ví dụ như, anh em có thể hiển thị cùng lúc thông số nhiệt độ của CPU và GPU một cách thuận tiện.
Hoặc hiển thị xung nhịp của CPU một cách rõ ràng.
Thêm một hình gif vui nhộn, mèo sử dụng máy tính với động tác linh hoạt của tay rê chuột.

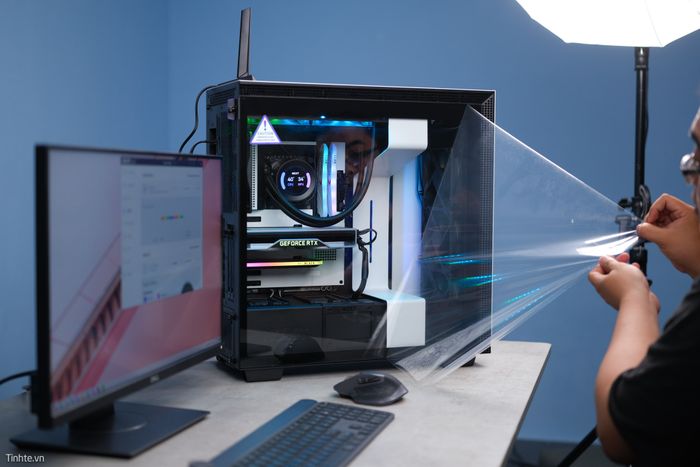

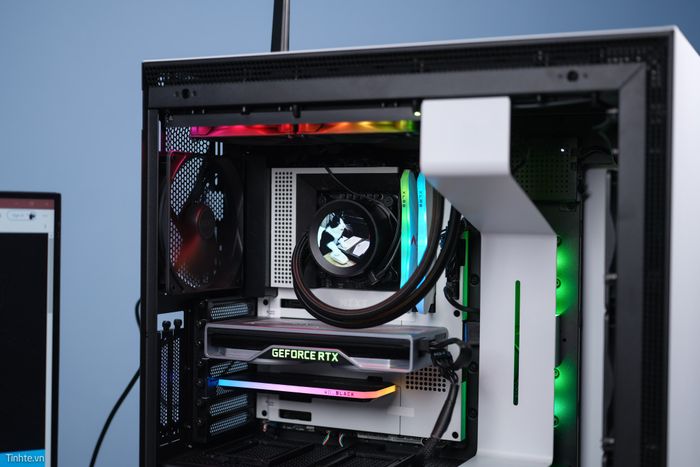

Bây giờ, chỉ cần đeo kính và bóc lớp nylon bảo vệ bên ngoài, dàn máy đã hoàn thiện.
