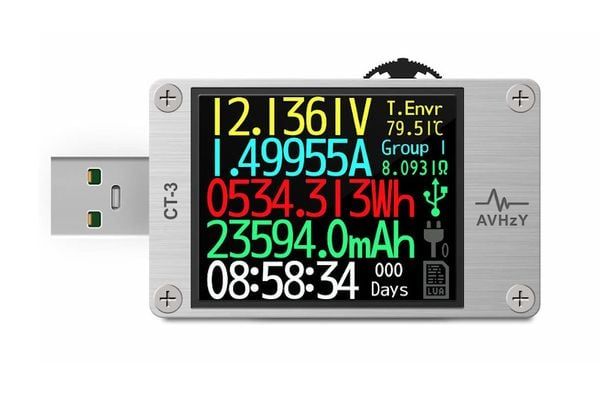

Khi nói về USB Meter (hay anh em thường gọi là USB Tester), chắc chắn mọi người cũng đã quá quen thuộc với việc đã có nhiều bài đánh giá về việc kiểm tra thông số thực của các cục sạc tường, sạc dự phòng. Nhưng hôm nay, mình muốn giới thiệu đến mọi người một sản phẩm có tên khá dài dòng: USB 3.1 Power Meter TesterTại sao mình lại gọi như vậy? Bởi vì nó thể hiện đầy đủ tính kỹ thuật chuyên môn, vì nó đi kèm với module tải giả, và vì NXS gọi như thế này 🤣🤣🤣... Mình xin giới thiệu về USB 3.1 Power Meter Tester CT-3 từ hãng AVHzY (mình sẽ gọi nó là CT-3). Đáng chú ý, CT-3 được sản xuất dựa trên (hoặc mua bản quyền từ) Shizuku by YK-Lab. Mình đã hỏi ChatGPT và có thông tin dưới đây, có thể là một nhà phát triển từ Nhật.

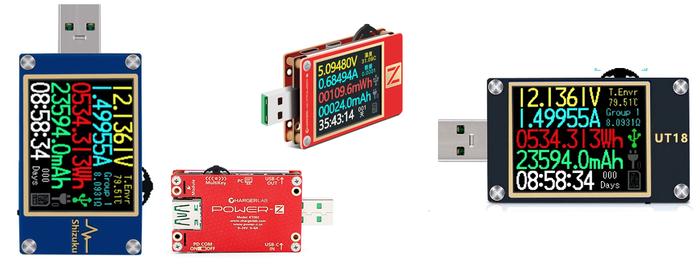

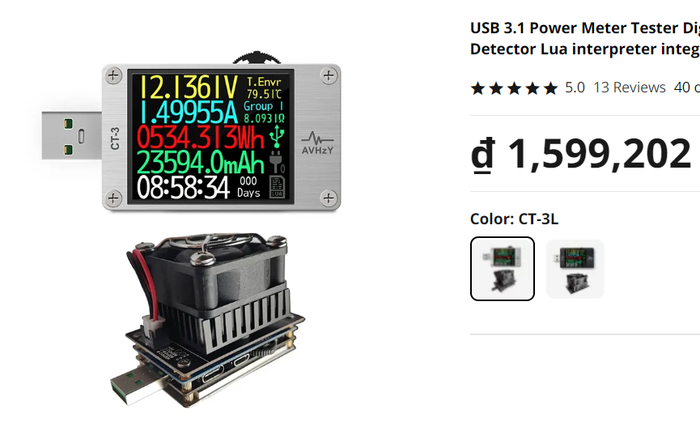

Còn vài tên khác cũng được sản xuất dựa trên phần cứng và Firmware này mà mình đã tìm hiểu: Shizuku YK001 (gốc), Power-Z KT002, Atorch UT18, ... chức năng và giao diện tương tự CT-3, nhưng chỉ có CT-3 mình thấy thân vỏ làm đẹp nhất. Và mình cho rằng đây là USB Meter đáng tin cậy và sang trọng nhất mà mình sở hữu với giá hơn 1 triệu 6 trên Aliexpress (phiên bản không đi kèm tải giả có giá khoảng 1 triệu 1)
Mở hộp và đánh giá tổng quan

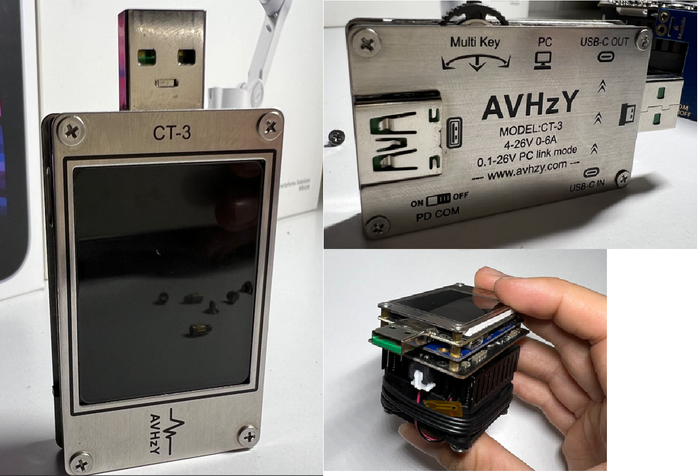

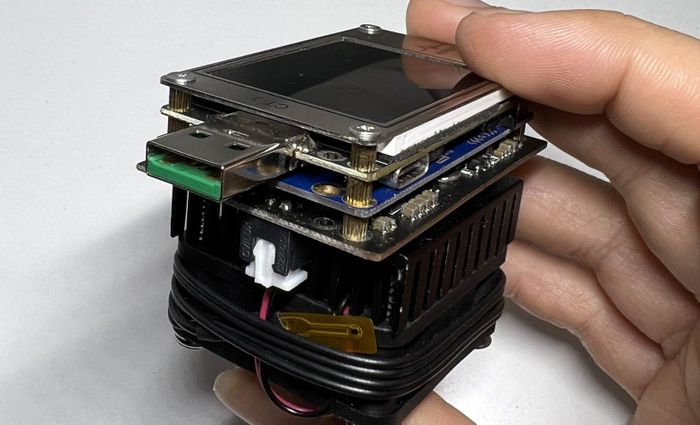

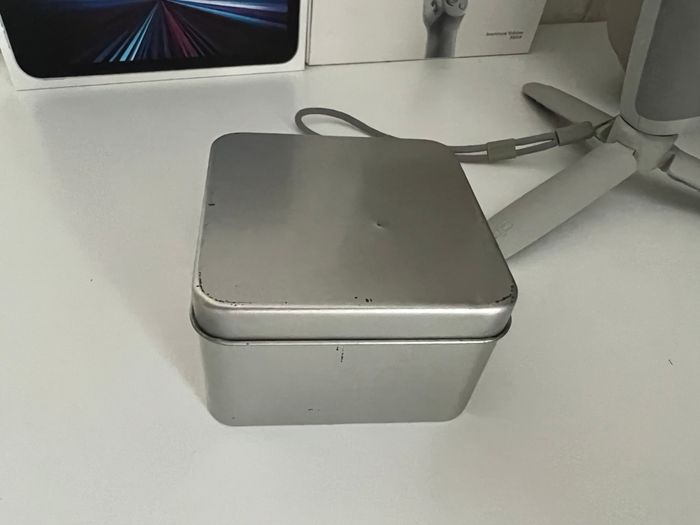

Một chiếc hộp nhôm không có in bất kỳ hình ảnh hoặc logo nào và bên trong có: thân USB Meter, bộ tải giả SM-LD-00 100W, các ốc vít, kính cường lực cho màn hình (đã dán sẵn). Có hai tùy chọn: lắp thành một USB tester đơn giản hoặc lắp đầy đủ bộ tải giả nhìn như một con rùa nặng nề. Thông tin cơ bản:- USB 3.1 kiểm tra 4-26V , 0-6A

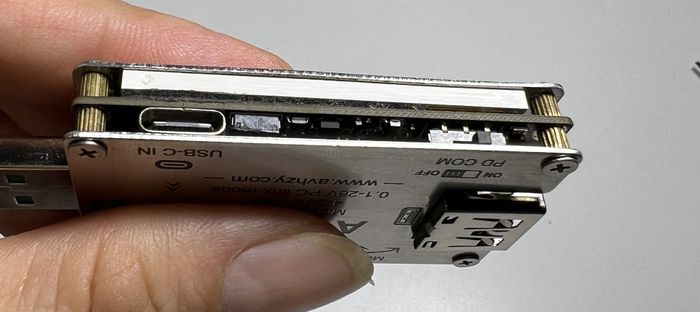

- 2 cổng USB-C vào / ra
- 2 cổng USB-A vào / ra
- Phát hiện nhiều giao thức QC 2.0, 3.0, 4.0--- PD 2.0, 3.0 - Huawei SCP, SSCP, FCP, Samsung AFC, VOOC, Super VOOC 65W
- Kích hoạt các giao thức trên (đặt điện áp cố định để kiểm tra) cho bộ tải giả
- Phần mềm giao tiếp máy tính và có thể lập trình bằng Lua (ít quan tâm)

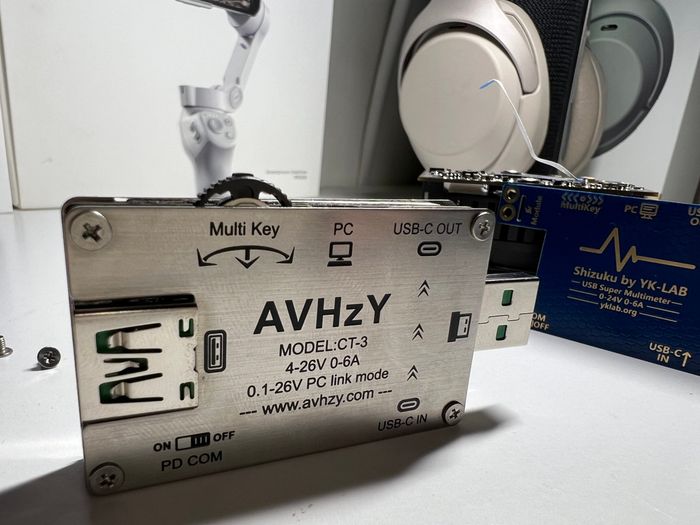

Phiên bản này, bo mạch và màn hình sẽ được bảo vệ bởi 2 miếng inox CNC và đã khắc lazer đầy đủ các thông tin rất xịn, rất sắc nét. Các con ốc kèm theo cũng là inox và mình đã mở ra mấy lần, rất chắc chắn và sáng bóng. Ngoài ra, AVHzY còn có một phiên bản CT-3A vỏ làm bằng hợp kim nhôm đen mờ che lun 4 cạnh hông cũng rất đẹp và đắt hơn phiên bản này một chút.

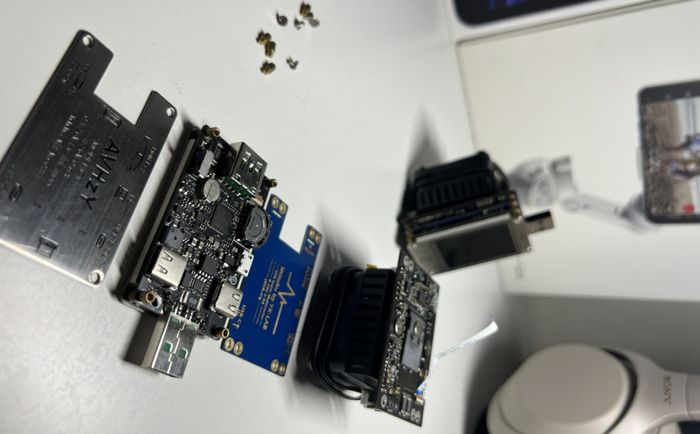

Đánh giá phần cứng bên trong

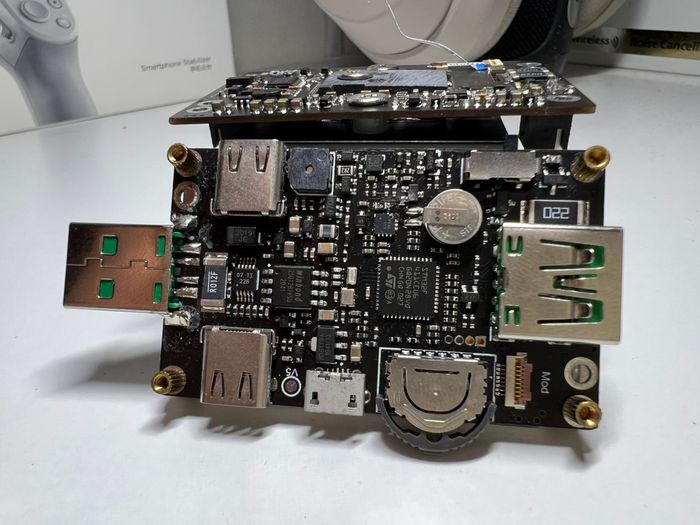

Dĩ nhiên rồi, với giá thành khá cao thì chất lượng phần cứng cũng tương xứng. Từ chip vi xử lý của hãng ST cho đến chip nhớ của hãng Winbond và các linh kiện dày đặc cho thấy điều đó. Ngoài ra, các cổng Type-A, Type-C và nút điều hướng rất chất lượng.

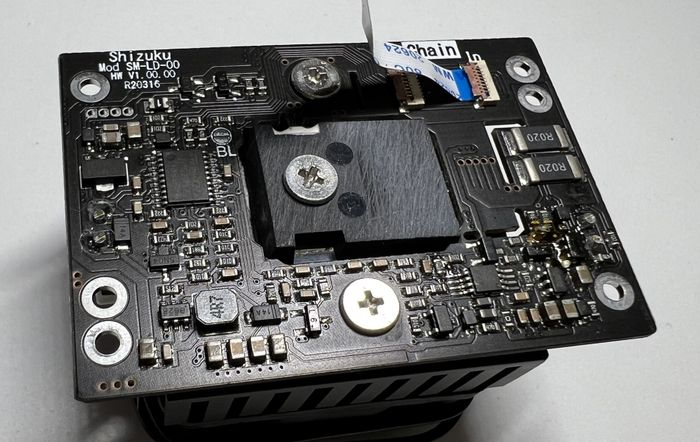

Cục tải giả SM-LD-00 với công suất lên đến 100W cũng rất ngầu, thiết kế màu PCB đen kiểu Apple độc đáo. Nó có một cổng jack để kết nối tín hiệu với CT-3 và các lỗ ốc để cung cấp nguồn.
Dĩ nhiên nó sẽ được trang bị hệ thống tản nhiệt và quạt phía dưới để kiểm tra tải hoạt động liên tục, cùng đo nhiệt độ của lưới tản để tự động điều chỉnh công suất quạt phù hợp. Các tấm chắn được kết nối với nhau bằng các trụ đồng không chỉ giữ chắc chắn mà còn dẫn điện từ CT-3 đến tải.Giao diện sử dụng CT-3

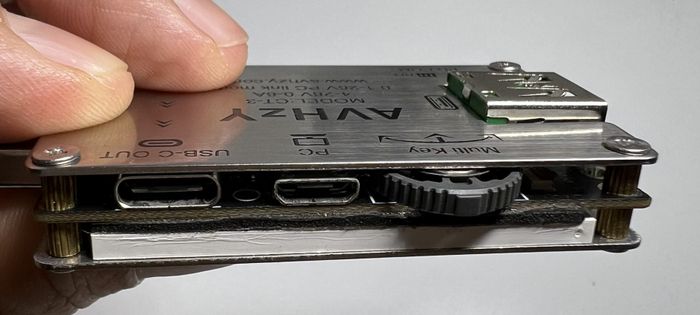

Mặt này có cổng USB-C ra (dành cho điện thoại), cổng micro-USB (kết nối máy tính + cung cấp nguồn độc lập khi tích hợp với cục tải giả SM-LD-00), một nút Multi Key:- Nhấn một lần để xác nhận (hoặc khi ở màn hình chính)
- Nhấn nhanh 2 lần để quay lại, hoặc vuốt trái / phải (khi có menu chức năng) để cuộn
- Nhấn giữ trong 3 giây để vào cài đặt hệ thống
- Vuốt sang trái (ở màn hình chính) để truy cập các chức năng mở rộng: phát hiện sạc nhanh, kiểm tra cáp,…
- Vuốt sang phải (ở màn hình chính) để thao tác với Load module SM-LD-00
Giao diện phần mềm và Lua Programmable / C# API

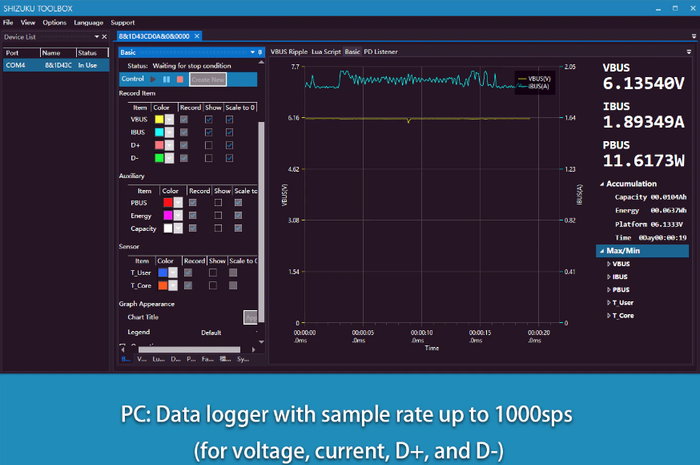

Phần mềm SHIZUKU TOOLBOX sẽ hỗ trợ ghi log file và nhật ký dữ liệu lớn để phục vụ cho nghiên cứu, chẩn đoán và sản xuất hàng loạt các bộ nguồn. Tuy nhiên, đối với người dùng thông thường, mình đã thử qua và thấy không cần thiết lắm.
Lua Programmable là một cách lập trình đơn giản cho CT-3 thông qua các API đơn giản trong phần mềm SHIZUKU TOOLBOX, giúp người dùng tùy chỉnh giao diện sử dụng trên màn hình CT-3 theo ý muốn.
Có thể sử dụng C# API để truyền thông dữ liệu từ ứng dụng CT-3 tới dự án cá nhân thông qua Giao thức đã được chuẩn sẵn để lấy thông tin như điện áp, dòng điện, v.v., ví dụ như việc đo thời gian thực của bộ sạc năng lượng mặt trời.
Anh chị có thể tham khảo thêm thông tin tại đường link sau https://yk-lab.org:666/index.php/2020/10/28/pc-software-ui-manual/
KẾT LUẬN
CT-3 thực sự là một công cụ đo USB cao cấp, được AVHzY chăm chút tỉ mỉ với bản quyền từ Shizuku. Module giả lập tải SM-LD-00 cũng rất hữu ích khi kiểm tra độ chính xác, hiệu suất thực tế của bộ sạc và dây cáp. Mình muốn tặng một bộ này cho anh @cuhiep qua mod @ để anh em mod Mytour có công cụ mạnh mẽ hơn trong việc kiểm tra bộ sạc và cáp. Món quà này là lời cảm ơn sâu sắc với Mytour vì đã tạo điều kiện cho anh em thử nghiệm, và riêng mình cũng đã gặt hái được một số thành công từ khi tham gia cộng đồng này. Cảm ơn anh em đã dành thời gian đọc bài viết!
Các chức năng quan trọng mà tôi đã thực hiện trong video:
- Kiểm tra các giao thức hỗ trợ của bộ sạc dự phòng Aukey 15000mAh PB-Y39 + Apple 20W
- Test tải thực tế của bộ sạc Apple PD 20W
Hy vọng đã có người khác thử nghiệm các chức năng còn lại và sẽ chia sẻ kết quả.
- Thử nghiệm trở kháng cáp Type-C đến Type-C, Type-A đến Type-C.
- Đọc dữ liệu từ E-mark.
- Thử nghiệm cáp VOOC/Dash.
- Đọc số Serial Number của sạc Apple.
