Apex là một loại bo mạch chủ đặc biệt từ ASUS nhưng thường ít được biết đến, do giá cao và chỉ hướng đến một số ít người sử dụng - những người đam mê OC. Tôi đã sử dụng Apex từ phiên bản Z390 đến Z690 hiện tại và có nhiều kinh nghiệm muốn chia sẻ với cộng đồng.Nếu bạn quan tâm đến OC hoặc ít nhất là theo dõi những Ocer hàng đầu thế giới, bạn chắc chắn đã nghe về dòng bo Apex hoặc Maximus Apex. Từ Maximus IX Apex trên chipset Z270, dòng bo này đã góp phần quan trọng vào việc đạt các kỷ lục OC hàng đầu, từ CPU đến RAM. Với nền tảng hỗ trợ OC tối đa, Apex không giống như bất kỳ dòng bo mạch chủ nào khác.Apex là chiếc bo mạch chủ tôi lần đầu tiên sử dụng, bắt đầu từ dòng Z390 Maximus XI Apex. Việc chọn mua nó đã ghi lại nhiều kỷ niệm đáng nhớ, đặc biệt là khi đối diện với thách thức OC CPU Core i9-9900K lên 5 GHz toàn nhân. Với dàn VRM 16 phase 60 A, Apex thực sự là lựa chọn xuất sắc trong phân khúc của ASUS.
Khi sử dụng Z390 Maximus XI Apex, tôi đã cảm thấy hài lòng với hiệu suất của nó. Với CPU Core i9-9900K chạy ở 5,2 GHz và RAM DDR4-3200 CL14-14-14-34 OC lên 4000 CL18, mọi thứ diễn ra một cách trơn tru và ổn định. Tôi không cần phải sử dụng chế độ LN2 mà chỉ đơn giản là tận dụng tản nhiệt mặc định và AIO 360mm cho CPU.Đối với việc OC RAM trên Apex cũng rất dễ dàng và hiệu quả. Tôi có thể tăng mức xung và điện áp một cách dễ dàng từ 3200 lên 4000 CL18 mà không gặp phải nhiều khó khăn. Điều này chứng tỏ sự linh hoạt và hiệu suất ổn định của bo mạch chủ Apex của ASUS.Đối với Z490 Maximus XII Apex, trải nghiệm của tôi với việc OC Core i9-10900K và RAM DDR4-3200 G.Skill không khác biệt nhiều so với thế hệ trước. Tuy nhiên, Z490 Maximus XII Apex có thiết kế đẹp hơn và tiện lợi hơn, mở ra một tiền đề tốt cho các phiên bản sau này.
Z690 Maximus Apex là một trải nghiệm mới đối với tôi với nền tảng Z690, Alder Lake-S, socket LGA1700, và RAM DDR5. Tôi đã phải nghiên cứu lại từ đầu với Z690 Maximus Apex do sự đổi mới và cải tiến nhiều điểm so với các thế hệ trước đó.Apex vẫn giữ form ATX tiêu chuẩn nhưng với Z690 Maximus Apex, thiết kế đã được nâng cấp và đẹp hơn. ASUS không chỉ tập trung vào hiệu suất và tính năng hỗ trợ OC mà còn chú trọng đến vẻ ngoài, hướng đến người dùng thích vọc vạch và sáng tạo.
Dàn heatsink cho VRM trên Z690 Maximus Apex được thiết kế dày nạc và có ống đồng lớn để tản nhiệt hiệu quả. Hệ thống VRM gồm 24 + 2 phase với MOSFET RAA22010540 105A của Renesas, được thiết lập theo kiểu parallel để đảm bảo dòng điện đạt độ thuần khiết và ổn định cao.Z690 Maximus Apex giữ thiết kế 2 khe DIMM từ thế hệ trước để hỗ trợ OC RAM tốt hơn. Tuy chỉ có 2 khe DIMM nhưng bo mạch chỉ hỗ trợ RAM DDR5 lên đến 6600 MHz, điều này đòi hỏi người dùng cân nhắc kỹ trước khi lựa chọn kit RAM phù hợp.
Ngoài khe DIMM DDR5, Z690 Maximus Apex còn có khe DIMM.2 độc đáo, kết nối này được thiết kế để hỗ trợ PCIe 4.0 x4 cho ổ M.2. Chiếc card DIMM.2 đi kèm có thiết kế kim loại ốp lại với thermalpad để tản nhiệt hiệu quả cho ổ M.2, làm tăng tính linh hoạt và khả năng nâng cấp cho người dùng.Trên Z690 Maximus Apex có 2 khe M.2 khác, khe trên cùng hỗ trợ PCIe 5.0 x4 SSD với heatsink lớn ngang ngửa với VRM.Khe bên dưới hỗ trợ PCIe 4.0 x4 và SATA, với heatsink chất lượng và chốt Q-Latch giữ ổ M.2 cố định mà không cần bắt vít.
ASUS tặng kèm một card add-in với khe M.2 PCIe 5.0 x4 để giải quyết vấn đề nhiệt độ cho ổ PCIe 5.0, đảm bảo hiệu năng không bị ảnh hưởng.Z690 Maximus Apex có 4 khe PCIe, trong đó có 2 khe PCIe 5.0 x16 được bọc kim loại và có cơ chế nhả chốt tiện lợi bằng nút nhấn ngoài rìa bo gọi là Q-Release.Phần cover của chipset Z690 trên Apex được thiết kế to và đẹp, có đèn RGB, cùng với cụm heatsink dành cho PCH và các khe M.2 có hình chữ X cách điệu.6 cổng SATA 6 Gbps trên Z690 Maximus Apex được sắp xếp thẳng hàng, bỏ thiết kế cắt khoét để dành diện tích cho nhiều linh kiện hơn, không thua kém về khả năng mở rộng lưu trữ.I/O sau trên Z690 Maximus Apex đa dạng với nhiều cổng USB-A và USB-C, cùng với cổng RJ-45 hỗ trợ Ethernet 2.5G, Wi-Fi 6E và Bluetooth 5.1 tích hợp, nút ClearCMOS, BIOS flashback, và 2 cổng PS/2 cho phím và chuột.
Bo mạch Z690 Maximus Apex cung cấp 9 cổng từ header trên bo ra thùng máy hoặc hub ngoài, bao gồm USB 3.2 Gen2x2, USB 3.2 Gen1, và USB 2.0, phục vụ cho nhu cầu kết nối thêm linh kiện hoặc thiết bị ngoại vi.Với những ai thích OC, Z690 Maximus Apex cung cấp các header cho quạt và máy bơm, cùng không gian thoáng đãng quanh socket LGA 1700 thuận tiện cho việc sử dụng tản nhiệt nước AIO hoặc custom, và thiết kế lỗ bắt bracket được cải tiến đảm bảo tương thích với nhiều loại tản nhiệt khác nhau.Hàng loạt DIP switch và nút bấm trên Z690 Maximus Apex dành cho OC, kèm màn hình Q-LED hiển thị mã lỗi và các nút chức năng như Start, FlexKey, Safe Boot, ReTry, chỉnh BCLK, và chuyển BIOS.
Ngoài ra, trên bo mạch Apex còn có các công tắc nhỏ như V-Latch, Pause, và Slow Mode để điều chỉnh các thông số phần cứng và ổn định hệ thống khi OC.Bo mạch cũng đi kèm với ROG True Voltician, một module đo điện áp và tín hiệu trực tiếp trên bo mạch, cho phép Ocer đánh giá và điều chỉnh hiệu suất OC một cách chi tiết.
Với tôi, một người dùng thông thường nhưng thích thú với việc overclocking nhẹ nhàng, những tính năng overclocking chuyên nghiệp trên Z690 Maximus Apex có vẻ quá nhiều. Chỉ cần vào BIOS của bo mạch là đủ để điều chỉnh các thông số một cách linh hoạt, mang lại khả năng kiểm soát cao.Tôi đã sử dụng Core i9-12900K kèm kit RAM DDR5-5600 CL36 của G.Skill và thực hiện overclocking nhẹ trên bo mạch Z690 Maximus Apex. Kết quả thu được ngay lập tức, mọi thứ vẫn dễ dàng và đơn giản như trước trên Z390 Maximus Apex.
Bios của ASUS vẫn dễ sử dụng, với giao diện chính là Extreme Tweaker cho phép điều chỉnh nhiều thiết lập về xung, điện áp, và Load-Line Calibration (LLC) cho CPU và RAM. Core i9-12900K có kiến trúc 16 nhân 8 nhân mạnh và 8 nhân tiết kiệm điện, có thể được overclocking đơn giản với nhiều phương pháp khác nhau. Tôi đã chọn overclocking các nhân mạnh lên 5,1 GHz trong khi giữ nguyên xung của các nhân tiết kiệm điện.
Trong phần cài đặt Core Ratio, tôi chọn 51 cho các nhân Performance và để các nhân Efficient ở chế độ Tự động. Thậm chí, chúng ta còn có thể điều chỉnh Core Ratio cho từng nhân cụ thể. Tôi nhận thấy CPU mà tôi đang sử dụng có 2 nhân có khả năng đạt xung cao (được đánh dấu bằng dấu hoa thị), vì vậy tôi có thể thiết lập ratio 52 cho các nhân này để khi chạy đơn nhân, chúng vẫn có thể đạt xung 5,2 GHz thay vì 5,1 GHz toàn nhân.Về Vcore cho CPU, tôi chuyển sang Chế độ Thủ công. Mặc dù số liệu được bo mạch gợi ý là 1,296 V, tôi thường tăng lên một chút như 1,315 V. Khi thực hiện overclocking, nếu tôi nhận thấy VID không đạt mức này, tôi có thể giảm xuống 1,3 V để giảm nhiệt độ. Đối với Vcore, nó còn phụ thuộc vào từng CPU cụ thể; có những con Core i9-12900K chạy ở xung đa nhân 5,1 GHz nhưng chỉ cần Vcore 1,28 V. Ngoài Vcore, các thông số khác tôi thường để ở chế độ Tự động.

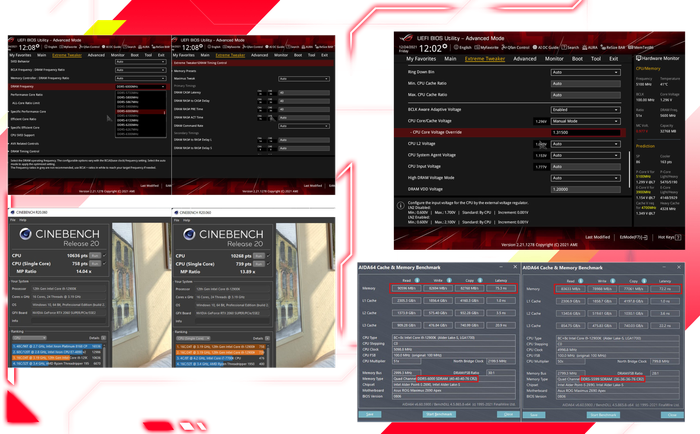

Dưới đây là kết quả benchmark Cinebench R20 của Core i9-12900K mặc định và sau khi overclocking lên 5,1 GHz với 8 nhân mạnh. Với một bo mạch hỗ trợ overclocking tốt như Apex, điện không phải là vấn đề lớn, vấn đề chủ yếu là nhiệt độ CPU. Tôi đang sử dụng tản nhiệt Ryujin 360, nhưng có vẻ nó không hiệu quả tốt trên socket LGA 1700 vì nhiệt độ của Core i9-12900K khi chạy đa nhân vẫn trên 90 độ C.Về RAM, tôi có thể dễ dàng đẩy kit RAM G.Skill từ 5600 MHz lên 6000 MHz chỉ sau một lần thử. Bằng cách chuyển sang chế độ Manual thay vì XMP, tôi điều chỉnh DRAM Frequency lên 6000 MHz và DRAM Timing tăng lên CL40, với điện áp cho RAM được đặt ở mức 1,4 V.Như bạn có thể thấy trong hình, kit RAM G.Skill có thể hoạt động ổn định ở tốc độ 6000 MHz với CL40 một cách dễ dàng.
Trong BIOS của Apex còn rất nhiều tính năng có thể điều chỉnh sâu, nhưng với một người dùng thông thường như tôi, chỉ cần hiểu rõ các thông số cần điều chỉnh là đủ. ASUS cung cấp hàng loạt tùy chọn trong Tweaker Paradise cho các Ocer chuyên nghiệp, nhưng tôi ít khi sử dụng phần này vì không có nhu cầu.Tổng quan, Z690 Apex là một chiếc bo độc đáo, đầy tính sáng tạo, mặc dù chỉ có 2 khe RAM nhưng tôi vẫn mê mẩn dòng bo này suốt nhiều năm qua. Hạn chế lớn nhất của nó là giới hạn về dung lượng RAM do chỉ có 2 khe, nhưng nếu bạn là người yêu thích sự cao cấp và đam mê OC, thì không chiếc bo nào tốt hơn Apex.
