Điện Trở Là Gì? Khái Niệm, Công Thức Tính và Cách Đọc Hiệu Quả

Trong ngành điện tử và vật lý, điện trở là khái niệm quen thuộc liên quan đến các mạch điện. Tuy nhiên, để hiểu rõ và chi tiết về điện trở không phải ai cũng biết. Hãy cùng khám phá những thông tin quan trọng về điện trở trong bài viết dưới đây!

Khái Niệm Điện Trở

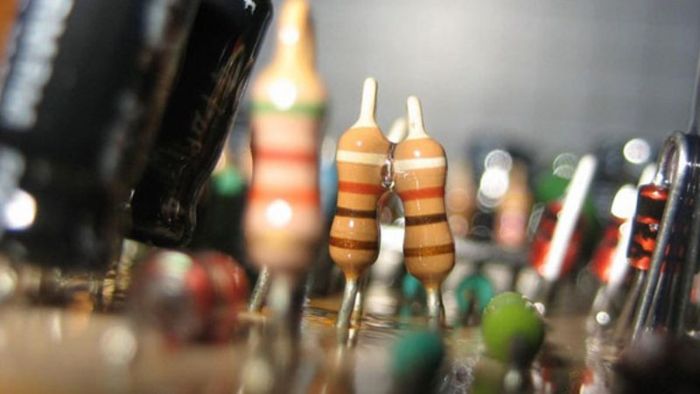

Trong vật lý, điện trở là đặc trưng cho mức độ cản trở của một vật liệu đối với dòng điện. Nói cách khác, điện trở càng cao thì dòng điện càng bị cản trở khi di chuyển qua vật liệu đó. Vì vậy, điện trở thường được ví như là một “rào cản” ngăn dòng điện di chuyển trong mạch điện.

Trong lĩnh vực điện tử, điện trở là một linh kiện thụ động với nhiệm vụ chính là kiểm soát cường độ dòng điện trong mạch.

Một ví dụ về điện trở có thể hình dung như sau: Hãy coi dòng điện như dòng nước chảy qua ống. Điện trở giống như một đoạn ống bị thu hẹp, làm cho nước chảy chậm hơn. Nó cũng tương tự như ma sát trong cơ học, khi ma sát cản trở sự di chuyển của vật thể trên bề mặt.

Thông số Kỹ Thuật của Điện Trở

Để hiểu rõ và sử dụng điện trở hiệu quả, chúng ta cần nắm được các thông số kỹ thuật chính của nó, bao gồm:

Giá Trị của Điện Trở

Giá trị của điện trở là chỉ số vật lý thể hiện mức độ cản trở của một vật liệu đối với dòng điện. Nói cách khác, nó cho biết mức độ khó khăn của dòng điện khi di chuyển qua vật liệu đó. Giá trị này thường được ghi trực tiếp trên điện trở hoặc mã hóa bằng các vòng màu. Giá trị càng cao, điện trở càng cản trở dòng điện.

Đơn Vị Đo Điện Trở

• Ohm (Ω): Đơn vị tiêu chuẩn đo điện trở.
• Kilohm (kΩ): Tương đương 1000 Ohm.
• Megaohm (MΩ): Tương đương 1.000.000 Ohm.

Công Suất Định Mức

Công suất tối đa mà một điện trở có thể chịu đựng mà không bị hỏng gọi là công suất định mức. Nếu điện trở hoạt động vượt quá mức công suất này, nó sẽ bị quá nhiệt và có thể gây ra cháy.

Đơn Vị Đo: Watt (W)

Độ Chính Xác

Độ lệch cho phép của giá trị thực so với giá trị ghi trên điện trở được thể hiện dưới dạng sai số trong một khoảng phần trăm (%).

Ví dụ: Một điện trở có giá trị 100Ω với độ chính xác 5% có thể có giá trị thực nằm trong khoảng từ 95Ω đến 105Ω.

Hệ Số Nhiệt Độ

Chỉ số này thể hiện mức độ thay đổi của giá trị điện trở khi nhiệt độ thay đổi. Đơn vị đo là ppm/°C.

Việc hiểu rõ các thông số kỹ thuật của điện trở giúp bạn chọn lựa và sử dụng linh kiện này hiệu quả trong mạch điện. Ví dụ, một điện trở với các thông số sau: 100Ω, 1/2W, 5% có nghĩa là:

• Giá trị danh định của điện trở là 100Ω.
• Điện trở có thể chịu tải tối đa 0.5W.
• Giá trị thực của điện trở có thể dao động từ 95Ω đến 105Ω.

Công Thức Tính Điện Trở Là Gì?

Công thức tính điện trở là công cụ thiết yếu trong ngành điện và điện tử. Nó hỗ trợ việc tính toán, thiết kế và phân tích mạch điện một cách chính xác và hiệu quả.

Công Thức

Điện trở (ký hiệu: R) được tính bằng tỉ số giữa hiệu điện thế (U) áp dụng trên hai đầu của vật dẫn và cường độ dòng điện (I) chạy qua vật dẫn đó: R = U/I

Các Thông Số Bao Gồm:

• R: Điện trở (đơn vị: Ohm, ký hiệu: Ω)
• U: Hiệu điện thế (đơn vị: Vôn, ký hiệu: V)
• I: Cường độ dòng điện (đơn vị: Ampe, ký hiệu: A)

Công thức này mô tả cách liên hệ giữa điện trở, hiệu điện thế và cường độ dòng điện trong một mạch điện cơ bản.

Khi nào công thức tính điện trở được áp dụng?

Công Thức Này Có Những Ứng Dụng Nào Trong Thực Tế?

Thiết kế mạch điện: Hiểu về điện trở và công thức tính toán của nó giúp bạn xác định giá trị điện trở cần thiết để đạt được cường độ dòng điện mong muốn trong mạch. Điều này cho phép bạn thiết kế các mạch phân tần và mạch nguồn với thông số kỹ thuật chính xác nhất.

Phân tích sự cố mạch điện: Xác định nguyên nhân gây sự cố trong mạch bằng cách đo điện trở và so sánh với giá trị lý thuyết dự kiến.

Lựa chọn linh kiện: Chọn các loại điện trở có giá trị phù hợp với yêu cầu của mạch điện để đảm bảo hiệu suất hoạt động chính xác.

Tính toán công suất tiêu thụ: Tính công suất tiêu thụ của điện trở để chọn loại điện trở có công suất phù hợp, tránh nguy cơ cháy. Công thức tính công suất: P = U*I = I²R = U²/R

Các Công Thức Tính Điện Trở Khác

Ngoài công thức cơ bản, còn có nhiều công thức tính điện trở khác tuỳ vào từng tình huống cụ thể, ví dụ như:

Điện trở của dây dẫn: R = ρ * (L/S)

• ρ: Điện trở suất của vật liệu
• L: Chiều dài của dây dẫn
• S: Diện tích mặt cắt của dây dẫn

Điện trở tương đương của các điện trở nối tiếp: Rtđ = R1 + R2 + R3 + …

Điện trở tương đương của các điện trở mắc song song: 1/Rtđ = 1/R1 + 1/R2 + 1/R3 + …

Phân Loại Điện Trở

Có nhiều loại điện trở khác nhau, mỗi loại có các đặc điểm và ứng dụng riêng biệt. Sau khi hiểu rõ khái niệm về điện trở, chúng ta hãy tìm hiểu về các loại điện trở trong phần dưới đây.

Phân loại điện trở theo cấu tạo và vật liệu

Dưới đây là các loại điện trở phổ biến dựa trên cấu tạo và vật liệu của chúng.

Điện Trở Cacbon

Điện trở cacbon là loại điện trở phổ biến trong các mạch điện và thiết bị điện tử. Như tên gọi, thành phần chính của loại điện trở này là cacbon.

• Cấu tạo: Một lớp cacbon mỏng được phủ lên một lõi sứ.
• Nguyên lý: Khi dòng điện đi qua điện trở cacbon, các electron bị cản trở bởi các nguyên tử cacbon. Sự va chạm này làm giảm tốc độ của electron và chuyển hóa năng lượng điện thành nhiệt. Đây chính là cách mà điện trở hoạt động.
• Ưu điểm: Chi phí thấp, kích thước nhỏ gọn, dễ sản xuất.
• Nhược điểm: Độ chính xác không cao, nhạy cảm với nhiệt độ, công suất thấp.
• Ứng dụng: Thường dùng trong các mạch điện đơn giản, không yêu cầu độ chính xác cao.

Điện Trở Màng (Điện Trở Gốm Kim Loại)

Điện trở màng là loại điện trở phổ biến trong ngành điện tử, được chế tạo bằng cách lắng một lớp màng mỏng kim loại hoặc hợp kim lên một lớp nền gốm cách điện. Lớp màng này tạo ra điện trở bằng cách cản trở dòng điện.

• Cấu tạo: Một lớp màng mỏng làm từ kim loại hoặc hợp kim có điện trở suất cao (như niken-crom, bạch kim) được lắng đọng lên lớp nền qua các phương pháp vật lý hoặc hóa học.
• Ưu điểm: Độ chính xác cao thường đạt ±1% hoặc tốt hơn, ổn định nhiệt tốt, công suất lớn hơn so với điện trở cacbon.
• Nhược điểm: Chi phí cao hơn so với điện trở cacbon.
• Ứng dụng: Thường được sử dụng trong các mạch yêu cầu độ chính xác cao và ổn định nhiệt tốt.

Điện Trở Dây Quấn

Dựa trên khái niệm về điện trở, bạn sẽ gặp loại điện trở dây quấn. Loại điện trở này được chế tạo bằng cách quấn dây dẫn có điện trở suất cao (như constantan, manganin, nikelin) quanh một lõi cách điện (thường là gốm sứ). Dây dẫn có điện trở suất cao giúp tạo ra điện trở lớn trên một chiều dài nhất định.

• Cấu tạo: Bao gồm dây dẫn có điện trở suất cao quấn quanh lõi cách điện.
• Ưu điểm: Công suất lớn và khả năng chịu nhiệt tốt.
• Nhược điểm: Kích thước lớn, độ chính xác thấp, và hệ số nhiệt độ cao.
• Ứng dụng: Phù hợp với các ứng dụng yêu cầu công suất lớn và độ ổn định cao, đặc biệt là trong môi trường nhiệt độ cao và dòng điện lớn.

Phân Loại Điện Trở Theo Chức Năng

Ngoài phân loại theo cấu tạo và vật liệu, điện trở còn được phân loại dựa trên chức năng chính trong mạch điện. Dưới đây là một số loại điện trở phổ biến theo chức năng của chúng:

• Điện trở cố định: Có giá trị không thay đổi theo thời gian và điều kiện làm việc.
• Biến trở: Giá trị có thể điều chỉnh được thông qua con chạy, bao gồm biến trở xoay, biến trở trượt và trimpod.
• Nhiệt trở: Giá trị thay đổi theo nhiệt độ.
• Quang trở: Giá trị thay đổi theo cường độ ánh sáng.
• Điện trở phụ thuộc: Giá trị thay đổi theo các yếu tố vật lý như nhiệt độ, ánh sáng, áp suất.
• Điện trở tách sóng: Được dùng để giảm nhiễu giữa các phần khác nhau của mạch điện.

Chức năng của điện trở

Điện trở là thành phần không thể thiếu trong hầu hết các mạch điện. Nó hoạt động như một 'cửa hẹp' để kiểm soát lượng dòng điện chảy qua mạch. Bằng cách hiểu rõ về điện trở, chúng ta có thể điều chỉnh dòng điện, phân chia điện áp, thiết kế mạch phức tạp và bảo vệ các linh kiện điện tử khỏi hư hỏng.

Kiểm soát dòng điện

Khi dòng điện đi qua điện trở, nó gặp phải sự cản trở, làm giảm tốc độ di chuyển của các electron và do đó giảm cường độ dòng điện. Nhiều linh kiện điện tử chỉ có thể hoạt động trong một khoảng cường độ dòng điện nhất định. Nếu dòng điện vượt quá mức này, linh kiện có thể bị hỏng. Vì vậy, điện trở đóng vai trò quan trọng trong việc bảo vệ tuổi thọ của các linh kiện điện tử.

Phân phối điện áp

Trong lĩnh vực điện tử, việc phân áp là một ứng dụng phổ biến của điện trở. Mạch phân áp là một cấu hình đơn giản sử dụng hai hoặc nhiều điện trở mắc nối tiếp để chia một điện áp lớn thành nhiều điện áp nhỏ hơn. Khi các điện trở được nối tiếp, điện áp nguồn sẽ được phân chia giữa các điện trở theo tỷ lệ giá trị của chúng.

Điều này rất tiện lợi để tạo ra các điện áp khác nhau từ một nguồn điện duy nhất. Điện áp rơi trên mỗi điện trở tỷ lệ thuận với giá trị của nó.

Thiết kế các mạch phân tần

Điện trở là một linh kiện thiết yếu trong các mạch phân tần, phối hợp với tụ điện và cuộn cảm để tạo nên các bộ lọc. Những bộ lọc này có nhiệm vụ tách biệt các thành phần tần số khác nhau trong một tín hiệu điện, đồng thời cho phép lựa chọn và điều chỉnh các tần số theo yêu cầu.

Bằng cách điều chỉnh giá trị của điện trở, chúng ta có thể thay đổi các thuộc tính của mạch phân tần, như tần số cắt và độ dốc của đường đặc tuyến tần số.

Tạo ra nhiệt

Khi điện trở hoạt động, sự va chạm giữa các electron và nguyên tử trong nó chuyển hóa thành năng lượng nhiệt. Đây là một hiện tượng vật lý không thể tránh khỏi và là phần quen thuộc trong các thiết bị điện tử mà chúng ta sử dụng hàng ngày.

Khi điện chạy qua một điện trở, các electron va chạm với các nguyên tử trong điện trở, khiến chúng dao động mạnh hơn và sinh nhiệt. Đây chính là hiện tượng hiệu ứng Joule-Lenz trong vật lý. Do đó, một số điện trở có công suất lớn được dùng trong các thiết bị như lò sưởi.

Điều chỉnh độ sáng của đèn

Trong mạch điều khiển đèn LED, điện trở giữ vai trò giới hạn dòng điện qua đèn. Đèn LED có điện áp và dòng điện định mức riêng, và nếu dòng điện vượt quá mức này, đèn có thể bị hỏng. Thay đổi giá trị của điện trở giúp điều chỉnh dòng điện, từ đó điều chỉnh độ sáng của đèn và kéo dài tuổi thọ của nó bằng cách tránh quá dòng.

Bảo vệ các linh kiện khác

Điện trở được sử dụng để bảo vệ các linh kiện bán dẫn như transistor và diode khỏi hiện tượng quá tải dòng điện, điều này rất quan trọng trong công nghệ điện tử.

Tóm tắt

Toàn bộ bài viết trên đã tổng hợp đầy đủ thông tin về điện trở, từ định nghĩa, công thức tính toán, đến vai trò của nó trong lĩnh vực điện tử và ứng dụng trong cuộc sống. Nắm vững cách hoạt động của điện trở sẽ giúp thiết kế các mạch khuếch đại, dao động và nhiều mạch điện tử khác trở nên dễ dàng hơn.
