Xin chào các bạn, Nhựt đây! Lại một lần nữa, tôi xuất hiện với tên đăng nhập mới sau khi gặp phải vấn đề với tài khoản Facebook của mình. Hôm nay, tôi muốn chia sẻ với các bạn một số hình ảnh về dự án mà tôi đã thực hiện trong thời gian giãn cách xã hội. Dự án này đã được tôi ấp ủ từ lâu và hiện nay, sau nhiều cố gắng, nó đã được hoàn thành. Mong rằng bài viết này sẽ truyền cảm hứng cho những ai đam mê DIY giống như tôi.
Để tìm hiểu thêm về các linh kiện nhỏ gọn và phù hợp với hệ thống ITX, các bạn có thể tham gia vào 2 nhóm sau để trao đổi:- Vietnam SFF - Vietnam ITX - Tiny PC: https://www.facebook.com/groups/vietnamSFF/
- Vietnam ITX Group: https://www.facebook.com/groups/vnitx/
Sau khi chọn được linh kiện có kích thước phù hợp với dự án, mình bắt đầu lên ý tưởng thực hiện. Để lấy ý tưởng thì cũng có nhiều cách, ví dụ như tham gia 2 group trên hoặc bạn cũng có thể tìm trên Pinterest. Khi lên ý tưởng bạn cần phải nghiên cứu kỹ về tính khả thi khi thực hiện như việc chọn linh kiện, chọn vật liệu, sắp xếp bố trí linh kiện... Cái này gọi là “form” của case. Có nhiều form như kiểu classic truyền thống, dạng bánh mì kẹp (sandwich), hoặc tất cả trải dài ra trên 1 mặt phẳng, hoặc tất cả nhét vào thành 1 hình trụ, hoặc tất cả linh kiện được “phơi” ra mà ko có vỏ bên ngoài che chắn…
(tích cực học hỏi nhưng vẫn còn hạn chế)
Đây là danh sách các dụng cụ cần thiết cho việc làm case. Người ta thường nói rằng “một đồng gà ba đồng thóc” và điều này có vẻ đúng trong trường hợp này. Haha. Những vật liệu như ốc, dây điện, nhôm định hình… Bạn có thể tìm kiếm trên các sàn thương mại điện tử như Shopee, Lazada. Họ sẽ giao hàng tận nhà cho bạn, không gì khó khăn cả.
Tôi chọn mica làm vật liệu để làm case vì nó có giá thành rẻ, có nhiều kích thước và độ dày để lựa chọn, dễ thực hiện, dễ gia công. Cho dù bạn sống ở thành phố hay nông thôn, bạn đều có thể dễ dàng mua được mica và tìm được nơi gia công tại các công ty chuyên làm quảng cáo trong khu vực của bạn.
Vấn đề về lưu thông không khí trong case nhỏ đã được giải quyết bởi việc sử dụng 2 quạt hút khí tươi từ phía dưới đáy vào từ khe hở, sau đó 2 quạt ở phía trên nóc sẽ thổi luồng không khí nóng ra ngoài.
Khung chịu lực chính cho case được làm từ nhôm định hình 1515, được mua từ một người bạn trên Facebook, cũng là thành viên của nhóm ITX. Tôi đã kết hợp các thanh nhôm định hình lại với nhau bằng ốc M3 và trụ đồng được đóng chặt bên trong. Đây cũng là giải pháp mà tôi tự nghĩ ra khi không muốn sử dụng các loại ốc lớn hơn như người khác thường hay dùng.
Mainboard được gắn trên một tấm mica dày 5mm, sau đó tấm mica này sẽ được cố định vào khung nhôm. Case được phân chia thành 2 khoang riêng biệt, một khoang chứa mainboard và một khoang chứa VGA. Giữa mainboard và VGA được nối với nhau bằng một cọng dây riser có độ dài hợp lý.
Đây là cọng dây riser PCI Express x16 dài 21.5cm của hãng ADT, có giá cả phải chăng. Riser có nhiều độ dài khác nhau, do đó bạn cần phải tính toán kỹ vị trí lắp đặt mainboard và VGA để lựa chọn độ dài phù hợp. Việc lựa chọn riser cũng phải cân nhắc, vì bạn không muốn giao “tánh mạng” của hệ thống vào một cọng riser rẻ tiền có giá chỉ 100k.
Tiếp theo là hình ảnh lắp ráp các linh kiện lại với nhau, mời các bạn theo dõi tiếp. (Tôi không biết cách thu nhỏ các hình này trong bài viết, mong mod chỉnh sửa giúp)
Dưới đây là thành quả của tôi, mời các bạn thưởng thức.
Gỡ tấm kính ra để quan sát cẩn thận hơn. Phần này là nơi mà tôi thường nhìn thấy mỗi khi ngồi vào bàn làm việc nên tôi đã trang trí nó bằng dãy đèn NEON LED RGB, RAM có LED RGB, tất cả được đồng bộ với mainboard. Bạn có thể chỉnh màu sắc theo ý thích thông qua ứng dụng trong Windows, hoặc nếu không thích bạn có thể tắt nó đi.
Nếu bạn lưu ý kỹ, bạn sẽ thấy tôi đã sử dụng một màn hình OLED nhỏ để hiển thị thông tin về phần cứng của máy, tình trạng máy, nhiệt độ bên trong case… Ngoài ra, với việc sử dụng esp32 để làm thiết bị theo dõi thông tin máy, tôi có thể lập trình thêm nhiều tính năng khác cho esp32 này. Ví dụ, trong dự án này, tôi đã thêm chức năng tắt mở máy tính từ xa bằng điện thoại qua Wifi, trợ lý ảo Google, Siri bằng cách thêm vào hệ thống nhà thông minh openHAB mà tôi đang sử dụng. Tôi sẽ hướng dẫn các bạn cách làm điều này trong một bài viết khác.
Vì còn một khoảng trống nhỏ nên tôi đã bố trí thêm một cặp loa 2*4W cho case để sẵn sàng khi cần thiết. Thực ra, tôi ít khi sử dụng loa này vì đã có bộ loa vi tính kết nối Bluetooth bên ngoài.

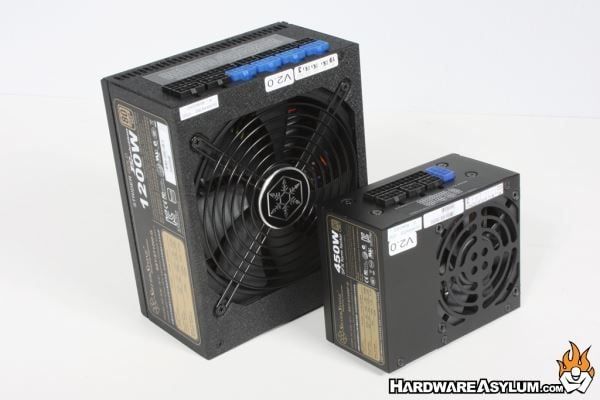

Tiếp theo sẽ là mặt phía sau để lắp VGA, HDD và dây nguồn. Bạn cũng có thể xem thông số chi tiết về nguồn ở đây.
Chào tạm biệt các bạn, tôi sẽ đặt nó vào balo và trở về hành tinh của mình, haha.
Các bạn cảm thấy sao về dự án này? Hãy chia sẻ ý kiến ngay bên dưới trong phần bình luận nhé.
