Hướng dẫn cách làm thùng máy tính nhỏ gọn: vẽ bản thiết kế, sử dụng mica hoặc nhựa dày 2mm, không cần keo mà thay bằng băng dính mỏng 2 mặt. Các mặt ghép vào nhau, ráp lại có thể để chiều ngang hoặc dọc. Kích thước hình khối cao 10cm, rộng và dài khoảng 22cm. Thích hợp cho board mini itx, thin mini itx, không sử dụng gpu rời, và nguồn loại pico psu. Được thiết kế nhỏ gọn để lướt web, văn phòng nhẹ, xem youtube, tv.
Nguồn (PSU): Sử dụng AC adapter ngoài 12VDC, tùy theo mainboard, dưới 200W; nếu sử dụng board thin mini itx thì không cần nguồn bên dưới. Xem hình minh họa:

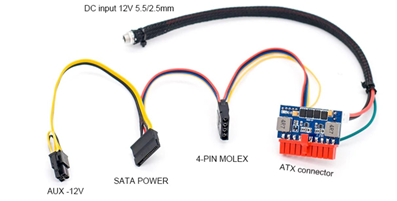

Hoặc sử dụng nguồn điện:

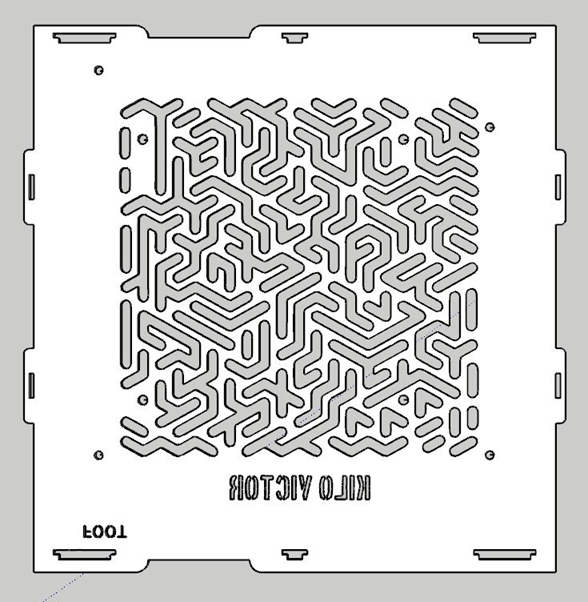

Hình 3: Phần dưới của vỏ máy:

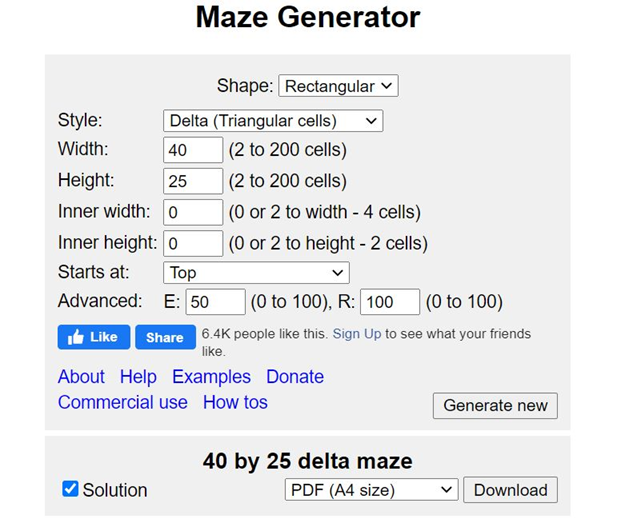

Để tạo ra các lỗ thông gió kiểu ngoằn ngoèo như hình trên và khác biệt so với các sản phẩm khác, mẫu được tạo ra từ Maze Generator.

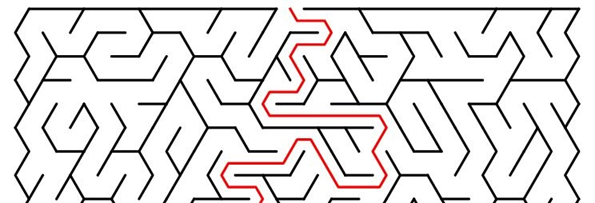

File pdf có dạng như này:

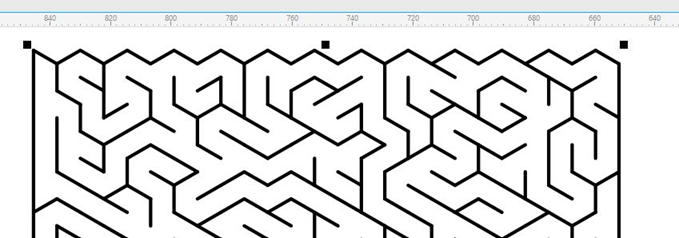

Khi sử dụng các phần mềm vẽ vector (2D) như Coreldraw, AI, Paintshop Pro, bạn có thể nhập file pdf và xoay nó theo ý muốn (ở đây là 270 độ), nhớ bỏ nhóm các thành phần trước.
Hình minh họa dưới đây khác với mẫu 3D ở hình 3:
Trong hình trên, bạn cần chỉnh sửa theo ý muốn để có kiểu giống như Hình 3:

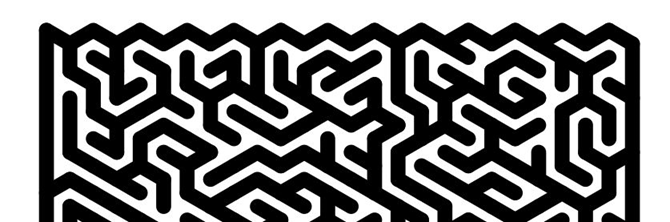

- Tạo kích thước điểm từ 12 đến 16 điểm; điểm ở đây là làm đậm các đường, nhớ bỏ nhóm và chọn lại, sau đó chọn 14 điểm:
- Chỉnh sửa để làm mờ đi phần đen để phần trắng nối liền với khung của các lỗ thông gió, vì vật liệu mỏng, thử nghiệm bằng cách áp dụng áp lực lên khung mà không làm gãy nó.
Sau khi chỉnh sửa theo ý, tạm loại bỏ phần không cần thiết:
- Tạo hình ảnh bitmap từ hình đã có, vì hình vector tạo ra đường viền không đẹp, sau đó trace lại hình bitmap với outline trace và line art.

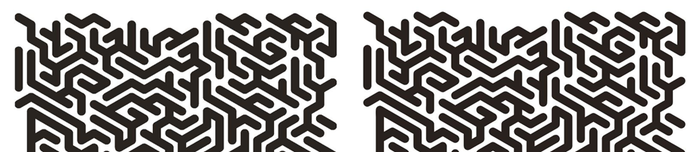

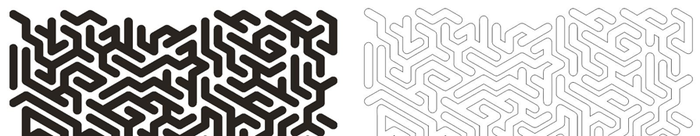

Hình ở bên trái là bitmap, ở bên phải là vector sau khi được trace từ bitmap:
- Tạo đường viền và điểm mảnh; nhớ di chuyển cái đường viền vừa tạo.
- Tắt fill (fill = none) và tạo đường viền bằng điểm mảnh.
Hình ở bên phải theo ý muốn:

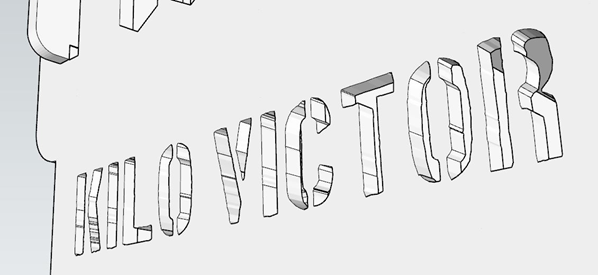

- Trong hình, chúng tôi sử dụng font Bostom Traffic stencil, một loại font stencil thường được sử dụng để in lụa. Khi sử dụng font thông thường, các phần trắng như trong chữ O có thể bị rơi khi cắt laser, vì vậy chúng tôi sử dụng font stencil để giữ lại phần trắng và đảm bảo chữ O không biến thành vòng tròn:

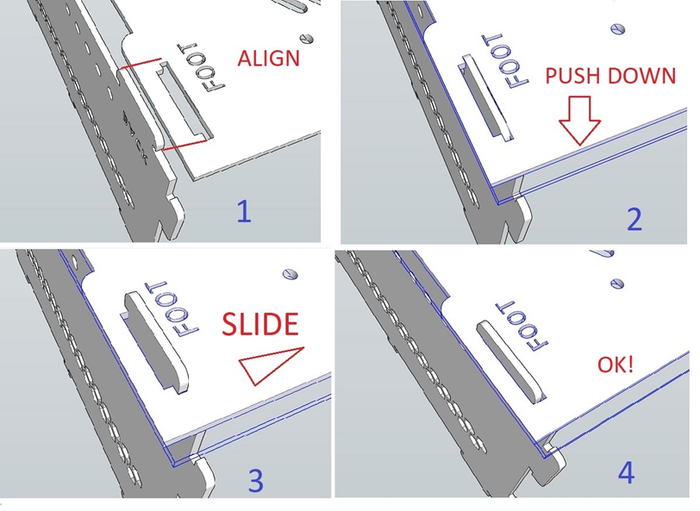

Sau khi cắt laser xong, lắp ráp sao cho các phần khớp với nhau:

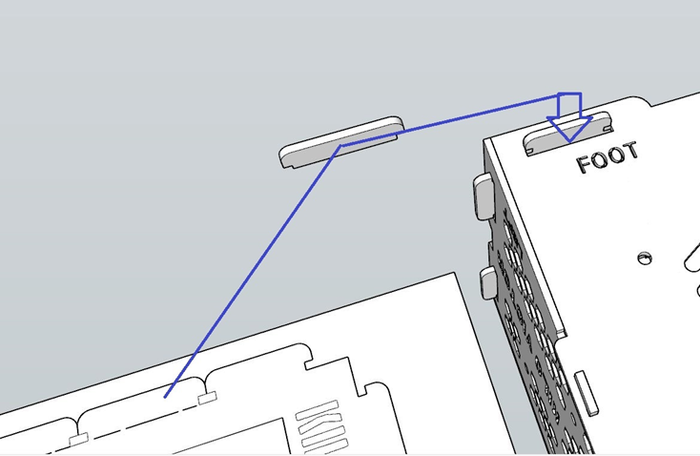

Sử dụng miếng này để giữ cho hộp không bị lỏng, có thể sử dụng keo hoặc băng dính 2 mặt:

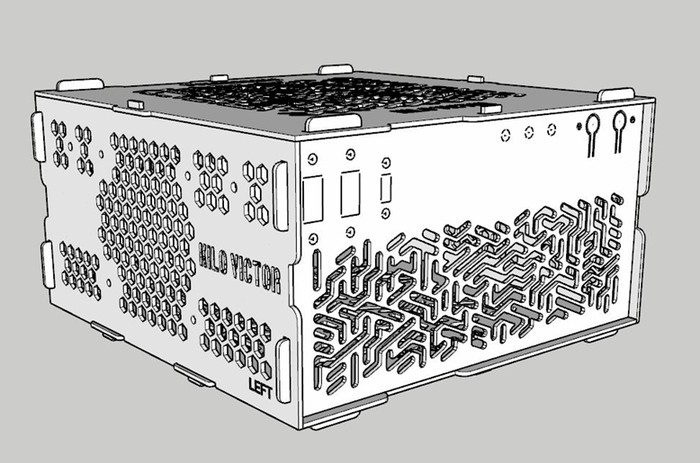

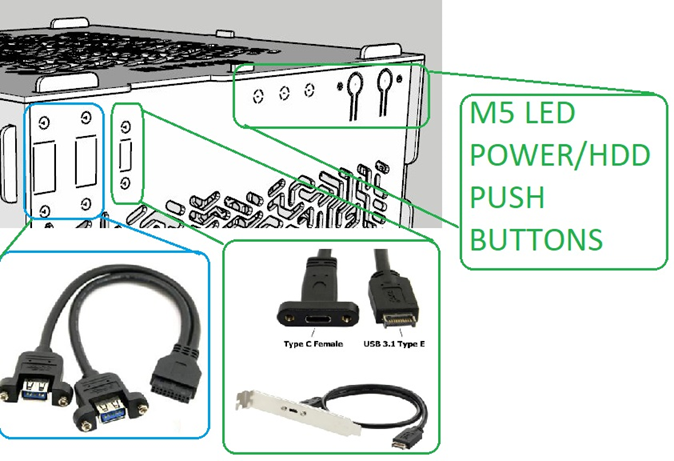

Nếu bạn đang tìm kiếm một cổng USB phía trước, hãy nhìn vào mặt trước của thiết bị này.

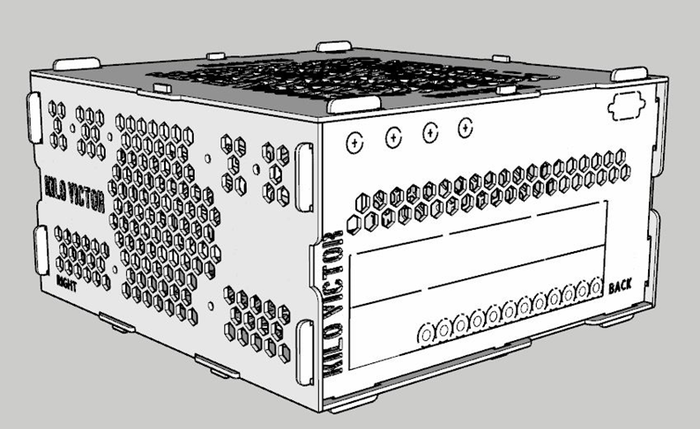

Mặt sau của sản phẩm (iso) được thiết kế như thế nào?

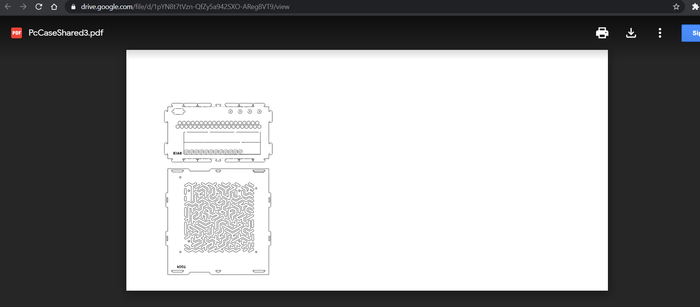

Để dễ dàng sử dụng file 2D từ phần mềm vector, bạn có thể xuất chúng dưới dạng file .dwg (autocad) để sử dụng trong phần mềm sketchup. Link tải các tệp mặt dưới và mặt sau có sẵn dưới đây:Đây là liên kết đến tài liệu bạn cần: https://drive.google.com/file/d/1pYN8t7tVzn-QfZy5a942SXO-AReg8VT9/view?usp=sharing
Xin cảm ơn mọi người đã tham gia.- Thông tin quan trọng trong bài viết: mainboard được gắn với 4 spacers có độ dày 10mm từ phía dưới lên mainboard, các lỗ được thiết kế cho mini itx hoặc thin mini itx. Bạn chỉ cần sử dụng 1 quạt cpu, nhưng nếu cần có thể gắn thêm quạt trên hoặc dưới có kích thước 120mm (khoảng lỗ ốc 105mm). Quá trình này chỉ được thực hiện cho mục đích giáo dục, không tạo ra sản phẩm thương mại. Không có máy tính hoặc động vật nào bị tổn thương trong quá trình thực hiện này.
