Đồng hồ đa năng

Đồng hồ đa năng hay bộ đo đa năng là một dụng cụ đo điện tử có nhiều tính năng, nhỏ gọn dùng để kiểm tra mạch điện hoặc mạch điện tử.

Các đồng hồ đa năng trước đây có 3 chức năng cơ bản là ampe kế, vôn kế, và ôm kế nên được gọi là AVO-mét. Sau đó từ những năm 1970 trở đi, các đồng hồ này đã được trang bị thêm các tính năng kiểm tra linh kiện như kiểm tra bóng bán dẫn (transistor, diode), đo điện dung tụ điện C, đo tần số tín hiệu f,...

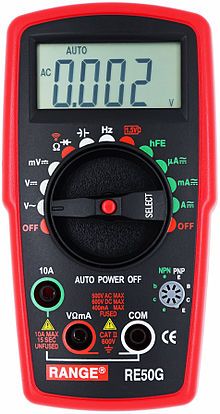

Thiết bị đo đa năng hiện số

Thiết bị đo điện tử đa năng, còn được gọi là đồng hồ đo điện tử đa năng là một loại thiết bị đo sử dụng các linh kiện điện tử chủ động, và do đó cần có nguồn điện như pin. Đây là loại thiết bị rất phổ biến hiện nay trong công tác kiểm tra điện và điện tử. Kết quả của phép đo thường được hiển thị trên một màn hình tinh thể lỏng nên thiết bị còn được gọi là 'thiết bị đo điện tử đa năng hiện số'.

Việc lựa chọn các đơn vị đo, thang đo hay vi chỉnh thường được thực hiện thông qua các nút nhấn, hoặc một công tắc xoay có nhiều vị trí khác nhau, và việc cắm dây đo vào các lỗ tương ứng. Nhiều thiết bị đo đa năng hiện đại có khả năng tự động chọn thang đo.

Đồng hồ đo điện tử đa năng cũng có thể tích hợp thêm các tính năng sau:

1. Kiểm tra nối mạch: thiết bị kêu 'bíp' khi điện trở giữa 2 điểm đo (gần) bằng 0.
2. Hiển thị số thay vì kim chỉ trên thước.
3. Sử dụng bộ khuếch đại điện tử để đo hiệu điện thế hoặc cường độ dòng điện nhỏ khi điện trở lớn.
4. Đo độ tự cảm của cuộn cảm và điện dung của tụ điện, hữu ích trong kiểm tra và lắp đặt mạch điện.
5. Kiểm tra diode và transistor, hữu ích trong việc sửa chữa mạch điện.
6. Hỗ trợ đo nhiệt độ bằng cặp nhiệt.
7. Đo tần số trung bình, khuếch đại âm thanh, để điều chỉnh mạch điện của radio. Cho phép nghe tín hiệu thay vì nhìn thấy tín hiệu (như dao động kế).
8. Dao động kế cho tần số thấp, có sẵn trong các thiết bị đo điện có giao tiếp với máy tính.
9. Bộ kiểm tra điện thoại.
10. Bộ kiểm tra mạch điện ô tô.
11. Lưu giữ dữ liệu đo đạc (ví dụ như hiệu điện thế).

Công dụng của thiết bị đo đa năng

Thiết bị đo đa năng được áp dụng rộng rãi, dùng để đo lường và kiểm tra các thông số của linh kiện, sản phẩm điện và điện tử, hoặc hệ thống điện… Thiết bị giúp xác định vị trí lỗi một cách chính xác để kịp thời sửa chữa, thay thế. Dưới đây là những công dụng chính của thiết bị đo đa năng:

Kiểm tra pin

Bằng chức năng đo điện áp một chiều, thiết bị đo đa năng có thể kiểm tra pin, đánh giá dung lượng của pin. Điều này giúp người dùng biết khi nào cần nạp hoặc thay pin mới cho các thiết bị điện tử.

Kiểm tra mạch điện

Chức năng đo thông mạch của thiết bị đo đa năng giúp kiểm tra các dây điện ngầm để xác định có bị đứt hoặc hỏng ở đâu, hỗ trợ hiệu quả cho việc kiểm tra và sửa chữa hệ thống dây điện ẩn trong tường hoặc ống.

Công dụng kiểm tra tình trạng của linh kiện

Người sử dụng có thể dùng thiết bị đo điện đa năng để kiểm tra tình trạng lỗi của các linh kiện. Từ đó, đánh giá được linh kiện có hoạt động bình thường hay không để đưa ra biện pháp khắc phục kịp thời.

Công dụng kiểm tra đầu ra của các thiết bị

Đồng hồ đo điện vạn năng cũng có khả năng đo đầu ra của các thiết bị điện, máy móc. Đặc biệt, với các thiết bị không có nhãn hiệu rõ ràng để biết nguồn điện cấp đầu ra là bao nhiêu, bạn cần sử dụng đồng hồ đo điện vạn năng với thang đo điện áp để xác định điện áp đầu ra của thiết bị. Việc này giúp đảm bảo các thiết bị sử dụng nguồn điện chính xác, tránh nguy cơ cháy nổ hoặc hoạt động không ổn định do sử dụng điện áp cao hoặc thấp hơn.

Thiết bị đo điện đa năng hỗ trợ sửa chữa các thiết bị điện tử

Với nhiều tính năng như đo điện áp, dòng điện, và thông mạch, đồng hồ vạn năng là công cụ quan trọng của các kỹ sư điện và thợ sửa chữa trong công việc kiểm tra, bảo dưỡng, và phát hiện sự cố của thiết bị điện tử.

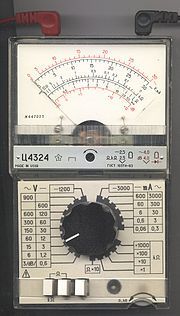

Thiết bị đo điện đa năng tương tự

Thiết bị đo điện đa năng tương tự xử lý tín hiệu analog và hiển thị bằng Gavanô kế có kim chỉ. Loại này được phát triển trước và ngày nay đã dần được thay thế bởi vạn năng kế điện tử.

Bộ phận chính của nó là một Gavanô kế, kết nối với các linh kiện và có thể có bộ khuếch đại. Thường chỉ thực hiện đo các đại lượng điện cơ bản như dòng điện, điện áp và điện trở. Kết quả đo được hiển thị bằng kim chỉ trên một màn hình cung. Loại này có thể không cần nguồn điện khi hoạt động trong chế độ đo dòng điện và điện áp.

• Ampe kế
• Vôn kế
• Ôm kế
• Gavanô kế
