Đừng Vứt Đồ Chơi Hỏng Ngay Bây Giờ - Hãy Lấy Một Bộ Đo Đa Năng

Lần đầu tiên tôi sử dụng một bộ đo đa năng là khi tôi còn trẻ. Tôi rất thích các ô tô điều khiển từ xa - nhưng bạn không thể chỉ cần mua và lái ngay. Bạn phải mua một bộ và một bộ điều khiển riêng và lắp ráp toàn bộ thứ đó lại. Xe của tôi được nạp bằng pin và động cơ điện thay vì những chiếc xe chạy bằng xăng phức tạp hơn. Vì vậy, mỗi khi có vấn đề xảy ra, tôi phải tìm cách sử dụng bộ đo đa năng để đo điện áp tại các điểm khác nhau trên xe.

Tất nhiên, có rất nhiều lúc bộ đo đa năng hữu ích, nhưng hãy nói rằng đó là một công cụ tuyệt vời. Chúng ta cũng sử dụng bộ đo đa năng trong các phòng thí nghiệm vật lý cơ bản. Nhiều sinh viên không có kinh nghiệm với những thiết bị này, nhưng không sao cả. Tôi sẽ cung cấp cho bạn (và họ) một sự giới thiệu cực kỳ cơ bản về việc đo dòng điện và độ chênh áp điện (thường được gọi là "điện áp").

Hãy bắt đầu với mạch đơn giản nhất. Một pin, hai dây và một bóng đèn.

Điều này khá dễ hiểu. Dòng điện chảy ra từ đầu dương của pin (OK, thực ra nó chảy ra từ đầu âm) và đi qua bóng đèn rồi quay trở lại pin. Đó chính là mạch điện của bạn. Đơn giản như vậy.

Nhưng bây giờ chúng ta muốn đo dòng điện. Làm thế nào chúng ta có thể làm điều đó? Đó là lúc bộ đo đa năng xuất hiện. Nó "đa năng" vì nó có thể làm nhiều công việc. Nó có thể đo cả dòng điện và điện áp. Nhiều bộ đo đa năng có thể làm nhiều hơn thế nữa - đo điện trở, điện dung và các thông tin khác. Nhưng hãy bắt đầu điều này. Chìa khóa để đo dòng điện là bộ đo đa năng phải nằm trong đường dòng điện. Thực sự bạn phải tháo rời mạch của bạn và chèn bộ đo đa năng vào đường dòng điện.

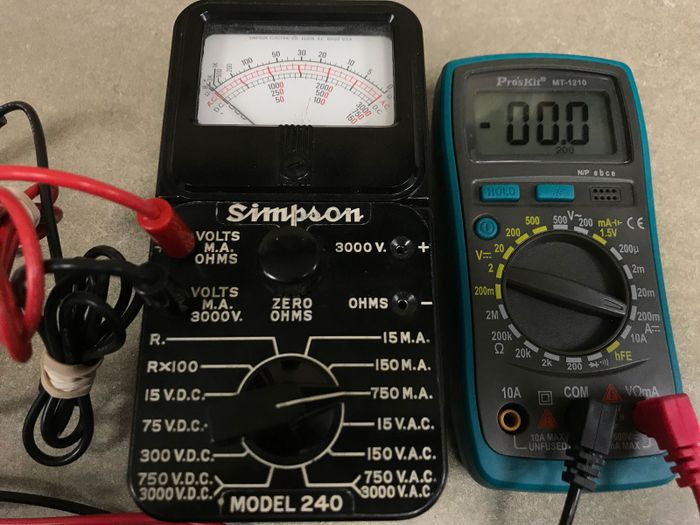

Bạn cũng cần phải chắc chắn rằng bạn sử dụng các thiết lập đúng và các đầu cắm đúng. Hầu hết bộ đo đa năng sẽ có một công tắc để đặt nó vào chế độ "dòng ampe" và các đầu cắm đặc biệt để đo dòng điện. Ở đây, hãy xem chiếc máy đo analog cực kỳ cũ (rất tuyệt) bên cạnh một bộ đo đa năng kỹ thuật số hiện đại.

Chú ý rằng cả hai đều sử dụng cùng các đầu cắm cho điện áp và dòng điện, nhưng bạn vẫn cần phải đặt thiết lập vào một cái gì đó đo dòng điện. Đối với máy đo cũ ở bên trái, tôi đã đặt nó ở dòng tối đa là 750 miliampe và máy đo kỹ thuật số ở dòng tối đa là 200 mAmp.

Bây giờ hãy thêm điều này vào mạch pin-bóng đèn. Đây là cái nhìn tổng quan về điều đó.

Hãy theo dây điện để đảm bảo rằng chúng ta hiểu đang diễn ra gì. Oh, một cảnh báo nhanh. Đây là một máy đo analog cũ. Nó chỉ đo dòng điện theo một hướng. Nếu bạn kết nối nó sai cách, kim chỉ sẽ bị "đánh dấu" ở điểm số không - điều đó không hữu ích và có thể làm cong kim chỉ. Chỉ cần cẩn thận.

Nếu bạn bắt đầu từ đầu dương của pin, dây đi đến bóng đèn rồi ra khỏi bóng đèn. Tiếp theo, nó đi đến cực dương của bộ đo đa năng và sau đó cực âm đi đến đầu âm của pin. Giống như một mạch pin và bóng đèn thông thường, điều này tạo thành một vòng lặp hoàn chỉnh. Bạn có thể xem ampe kế như một dây kết nối bóng đèn với pin. Đó là một dây cũng đo được dòng điện.

Được rồi. Vậy làm sao để đo điện áp? Bạn phải kết nối bộ đo đa năng một cách khác để đo điện áp. Đây là điều cần nhớ: Bạn đo điện áp qua một cái gì đó - bạn đo dòng điện qua một cái gì đó. Vì vậy, để đo điện áp, bạn cần đặt hai đầu dò từ bộ đo đa năng vào hai bên của vật bạn muốn đo. Hãy đo điện áp qua bóng đèn. Tôi sẽ đặt mạch lại như cũ (trước khi đo dòng điện) và sau đó chạm một đầu dò vào mỗi bên của bóng đèn. Đây là cái nhìn về điều đó.

Nếu bạn theo dõi dây dẫn cho cài đặt này, bạn có thể thấy rằng mạch ban đầu vẫn còn đó. Các dây từ bộ đo đa năng không cần phải phá vỡ mạch mà chỉ cần chạm vào hai đầu của bóng đèn. Oh, hãy chắc chắn chuyển các cài đặt của bộ đo đa năng để đọc điện áp thay vì dòng điện.

Quan trọng là nhận ra rằng đọc điện áp và đọc dòng điện được kết nối theo cách khác nhau. Trên thực tế, đây là sai lầm số 1 mà sinh viên thường mắc khi sử dụng thiết bị này. Đây là điều xảy ra. Họ muốn đo dòng điện, vì vậy họ đã đặt tất cả các cài đặt và đầu cắm trên bộ đo đa năng để đo dòng điện. Sau đó, họ chạm một dây từ bộ đo đa năng vào một bên của bóng đèn và dây kia vào bên còn lại (cách bạn sẽ sử dụng nó để đo điện áp). Bùng. Bạn vừa làm cháy một cầu chì. Tại sao? Với bộ đo đa năng được thiết lập qua bóng đèn, bạn đã đặt bộ đo đa năng song song với bóng đèn. Khi cài đặt ampe kế có điện trở thấp, bạn nhận được MỘT LÔNG dòng điện đi qua bộ đo. Bạn về cơ bản đang đo dòng điện qua một dây không có gì. Tất nhiên, bộ đo chỉ có thể xử lý một lượng dòng điện nhất định, vì vậy bạn làm cháy một cầu chì.

Bây giờ bộ đo không hoạt động. Bạn cần phải thay thế cầu chì. Ít nhất bạn không làm hỏng toàn bộ bộ đo đa năng - điều đó sẽ rất tồi tệ.
