Lệnh vẽ hình chữ nhật trong CAD là một thao tác cơ bản, tuy nhiên không phải ai cũng biết cách thực hiện một cách nhanh chóng. Bài viết này sẽ cung cấp hướng dẫn chi tiết và cụ thể để bạn có thể dễ dàng áp dụng lệnh này trong AutoCAD. Chỉ với một vài bước đơn giản, bạn sẽ có thể tạo ra những hình chữ nhật chính xác và đúng theo yêu cầu.
Lệnh vẽ hình chữ nhật trong CAD là gì?
Lệnh vẽ hình chữ nhật trong CAD là một công cụ cơ bản giúp tạo ra các đường nét hình chữ nhật trên bản vẽ kỹ thuật. Công cụ này cho phép bạn xác định chính xác kích thước và tọa độ của hình. Trong AutoCAD, bạn có thể sử dụng lệnh RECTANG để khởi động công cụ và thao tác dễ dàng bằng cách chọn hai điểm góc đối diện hoặc nhập các thông số cụ thể.
Hướng dẫn chi tiết cách vẽ hình chữ nhật trong CAD bằng lệnh Rectang
Lệnh Rectang trong CAD là công cụ hỗ trợ đắc lực để tạo ra các hình khối cơ bản. Chỉ với một vài thao tác đơn giản, bạn có thể dễ dàng tạo ra các hình chữ nhật chính xác theo yêu cầu, giúp tối ưu hóa hiệu suất làm việc và tiết kiệm thời gian.
Vẽ hình chữ nhật thông thường
Để vẽ hình chữ nhật trong AutoCAD, người dùng chỉ cần chú ý một số bước cơ bản sau:

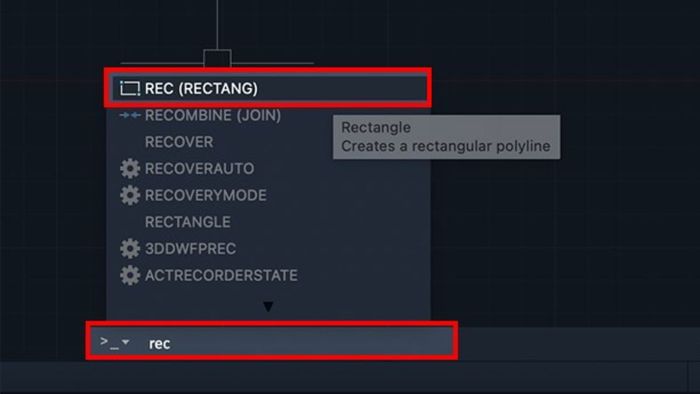

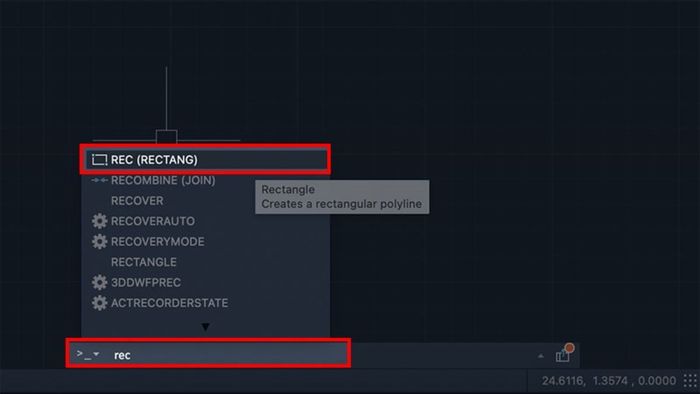

Bước 1: Khởi động AutoCAD, gõ lệnh REC vào thanh Command và nhấn Enter.
Bước 2: Xác định vị trí đầu tiên của hình chữ nhật trên bản vẽ.

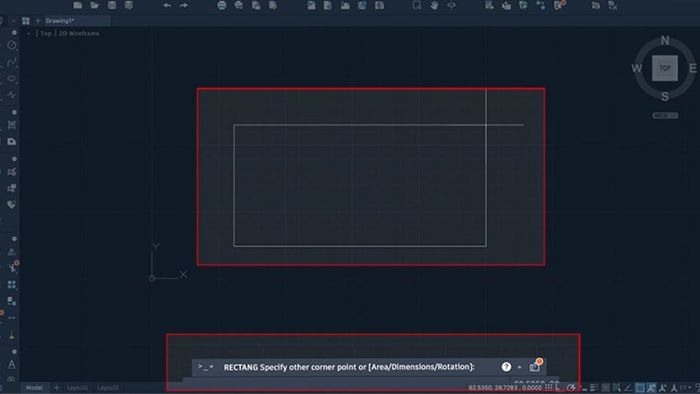

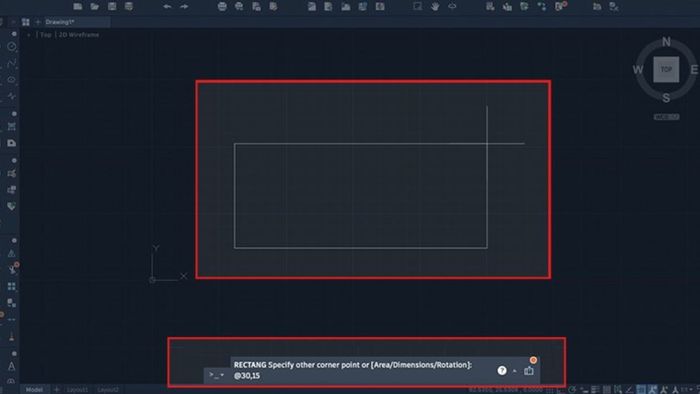

Bước 3: Chọn điểm góc đối diện hoặc nhập trực tiếp kích thước chiều dài và chiều rộng bằng cú pháp @chiều_dài,chiều_rộng sau đó nhấn Enter.

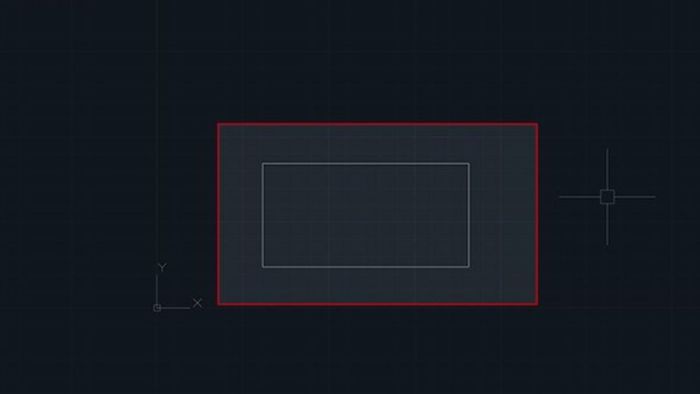

Bước 4: Hình chữ nhật sẽ xuất hiện trên màn hình sau khi hoàn thành.
Tạo hình chữ nhật với 4 góc bo tròn
Khi sử dụng lệnh vẽ hình chữ nhật trong CAD, bạn có thể dễ dàng tạo ra hình chữ nhật với các góc được bo tròn, phù hợp cho các bản vẽ đòi hỏi tính thẩm mỹ cao theo các bước sau:
Bước 1: Khởi động AutoCAD, gõ lệnh REC vào thanh Command và nhấn Enter.

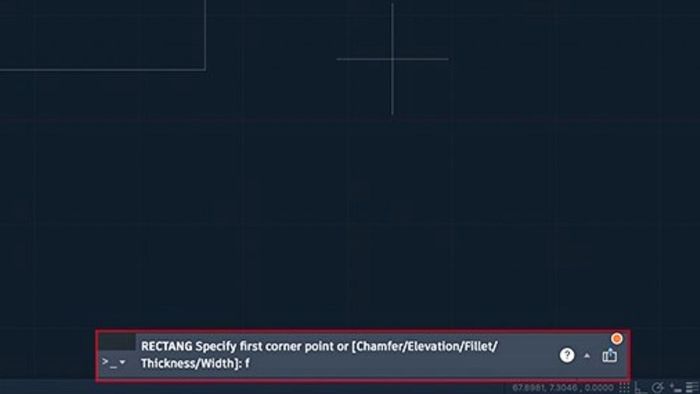

Bước 2: Nhập chữ F (Fillet) và nhấn Enter để kích hoạt tính năng bo tròn góc.

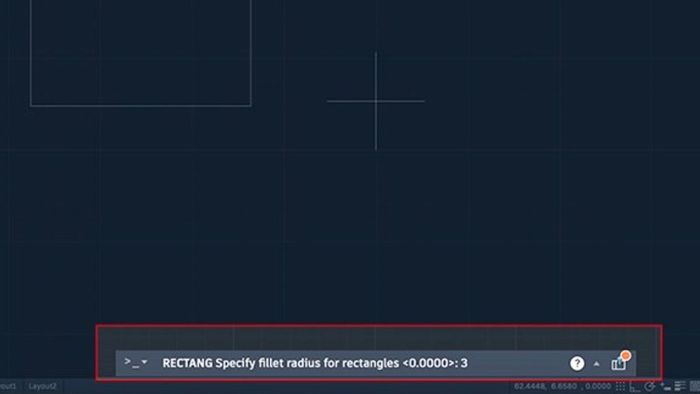

Bước 3: Nhập bán kính bo góc mà bạn mong muốn, sau đó nhấn Enter.

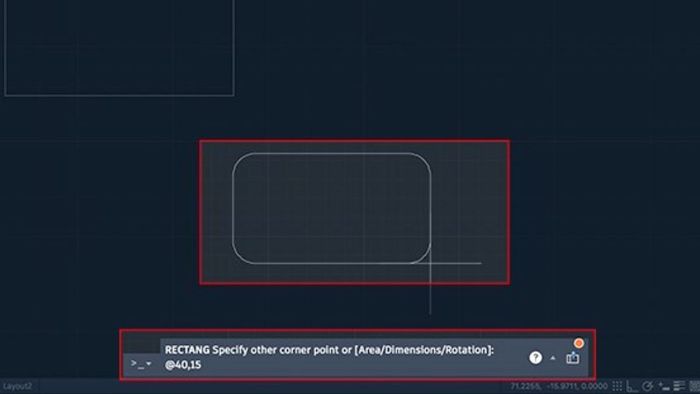

Bước 4: Chọn điểm góc đầu tiên, sau đó chọn điểm góc đối diện hoặc nhập kích thước chiều dài và chiều rộng bằng cú pháp @chiều_dài,chiều_rộng, rồi nhấn Enter.

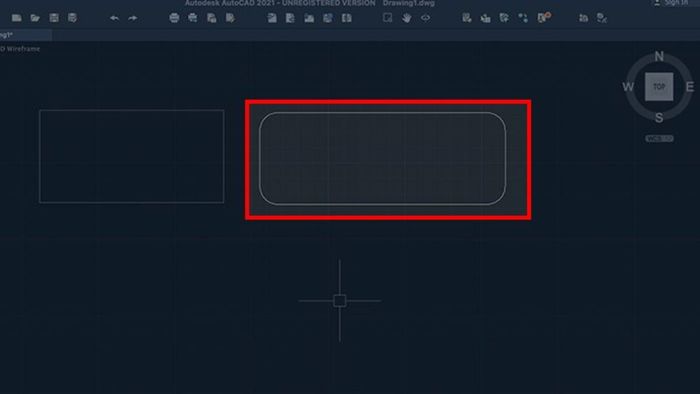

Bước 5: Hình chữ nhật với 4 góc được bo tròn sẽ hiển thị trên màn hình.
Vẽ hình chữ nhật trong CAD với độ rộng nét vẽ được xác định trước
Khi sử dụng lệnh vẽ hình chữ nhật trong AutoCAD, người dùng có thể tùy chỉnh độ dày nét vẽ một cách linh hoạt.

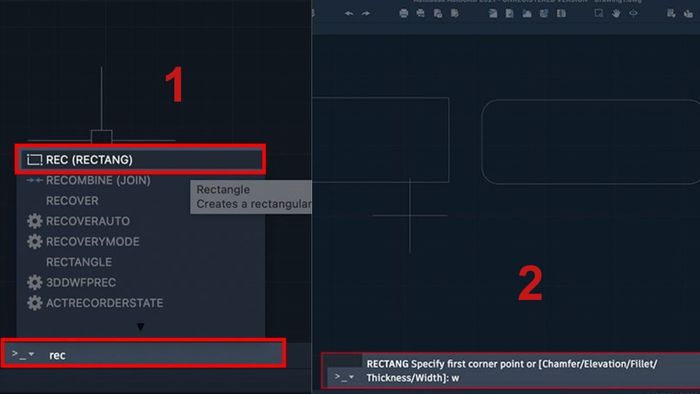

Bước 1: Khởi động AutoCAD, gõ lệnh REC, sau đó nhấn W (Width) và Enter để bật chế độ thiết lập độ rộng nét vẽ.

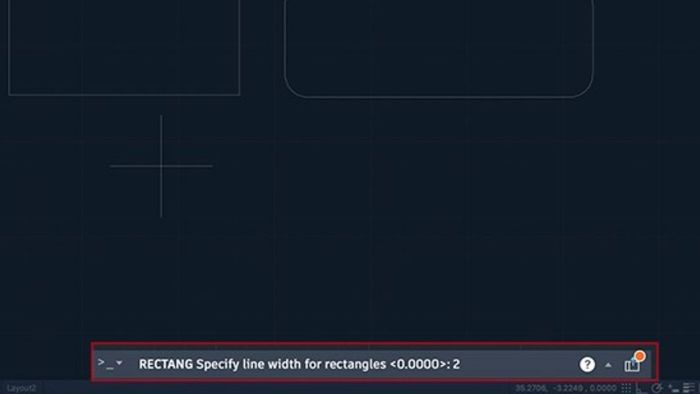

Bước 2: Nhập giá trị độ rộng nét vẽ mà bạn muốn và nhấn Enter.
Bước 3: Xác định điểm đầu tiên của hình chữ nhật trên bản vẽ.

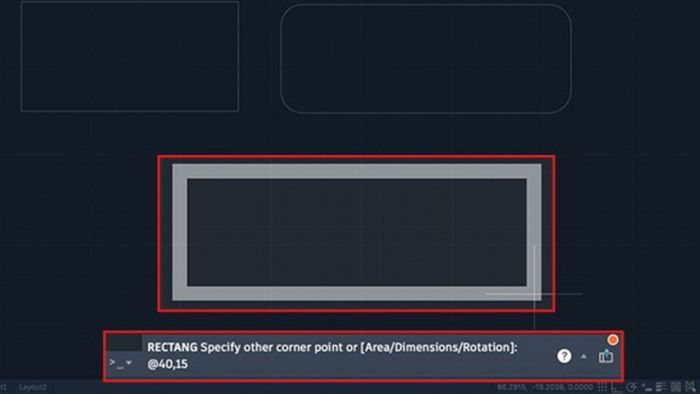

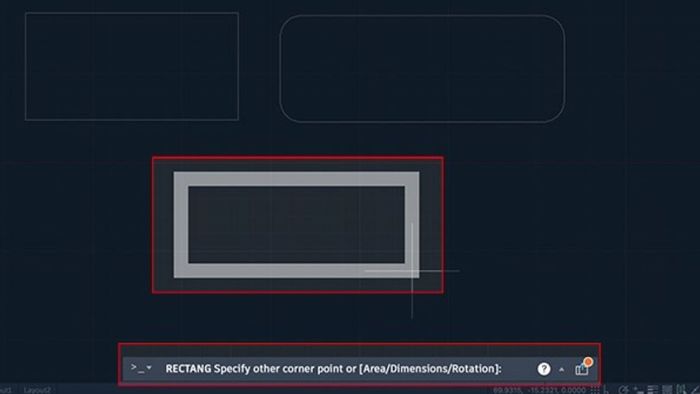

Bước 4: Chọn điểm góc đối diện hoặc nhập kích thước cụ thể bằng cú pháp @chiều_dài,chiều_rộng và nhấn Enter.

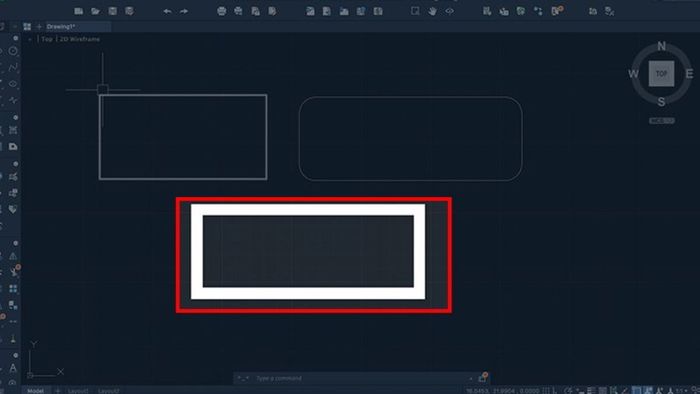

Bước 5: Hình chữ nhật với độ rộng nét vẽ được thiết lập sẵn sẽ xuất hiện trên màn hình.
Hy vọng với những thông tin mà Mytour đã chia sẻ, bạn đã hiểu rõ cách sử dụng lệnh vẽ hình chữ nhật trong CAD. Đây là thao tác cơ bản nhưng vô cùng quan trọng trong thiết kế kỹ thuật, đặc biệt là với AutoCAD. Thực hành thường xuyên sẽ giúp bạn thành thạo lệnh này một cách nhanh chóng và tối ưu hóa thời gian làm việc.
