Hướng dẫn kiểm tra timer tủ lạnh một cách đơn giản và chi tiết

Timer, một phần không thể thiếu của tủ lạnh, đồng hành trong việc kiểm soát chu kỳ làm lạnh và ngăn chặn đông đá quá mức. Bảo dưỡng định kỳ và kiểm tra timer sẽ giúp tránh những sự cố khó khăn và tiết kiệm chi phí sửa chữa. Cùng Mytour khám phá cách thực hiện kiểm tra timer qua thông tin bài viết sau đây.

Hướng dẫn kiểm tra timer tủ lạnh đơn giản và chi tiết

Timer tủ lạnh, còn được gọi là bộ hẹn giờ xả đá, đóng vai trò quan trọng trong hệ thống tủ lạnh. Nhiệm vụ của nó là quản lý chu trình làm nóng, làm lạnh, xả tuyết, và rã đông. Timer đảm bảo rằng tủ lạnh duy trì nhiệt độ ổn định mà không làm cho dàn lạnh bị đóng tuyết quá mức.

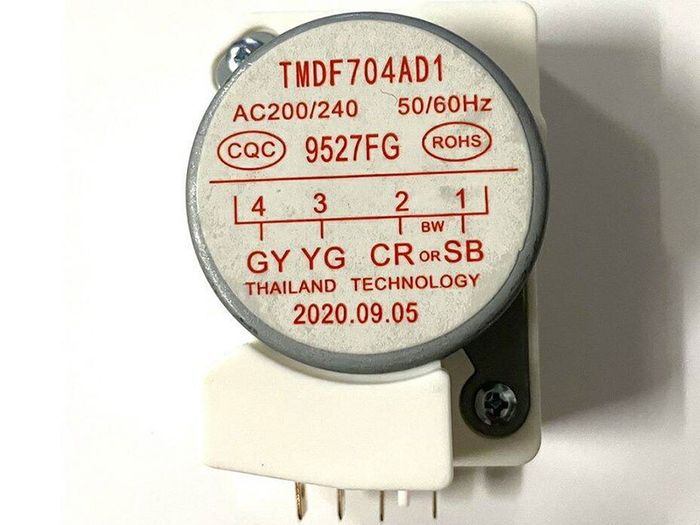

Bộ hẹn giờ xả đá (Timer)

Hoạt động theo chu kỳ thời gian hoặc theo lịch trình cụ thể, Timer kiểm soát bật/tắt máy nén và các thiết bị khác trong tủ lạnh. Sự cố hoặc hỏng hóc của Timer có thể gây ra tình trạng tủ lạnh không duy trì được nhiệt độ lạnh hoặc dàn lạnh bị đông đá quá nhiều, tạo ra vấn đề hoạt động không mong muốn.

Vị trí thường của Timer tủ lạnh là phía sau tủ, kế bên máy nén hoặc trong ngăn rau quả, tùy thuộc vào thiết kế cụ thể của từng sản phẩm.

Timer tủ lạnh gồm các thành phần chính sau:

• Động cơ điện xoay chiều 1 pha (M): Thực hiện chức năng tương tự như động cơ máy nén
• Trục động cơ
• Bánh răng giảm tốc độ truyền động
• Bánh cam với tốc độ xoay là 1 vòng/24 giờ

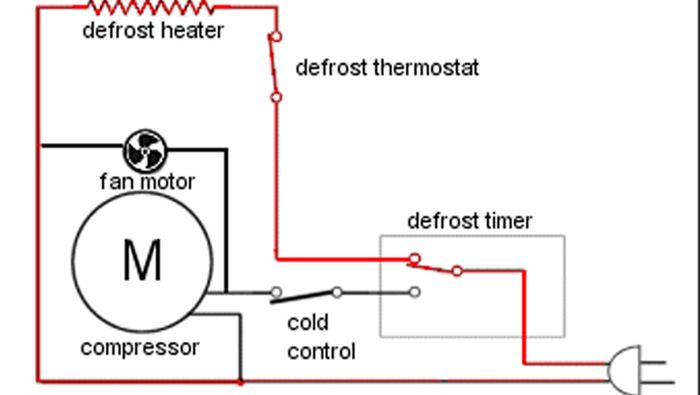

Cấu trúc cơ bản của timer tủ lạnh

Khi tủ lạnh được cấp điện, tiếp điểm 1 - 4 của timer sẽ đóng lại và động cơ M sẽ quay đến thời gian cần thiết cho quá trình phá băng. Đồng thời, trục cam sẽ tác động để mở tiếp điểm 1 - 4 của timer và đóng tiếp điểm 1 - 2.

Dòng điện chạy qua rơ-le -7, sau đó đi qua cầu chì 70 và tiếp tục đi qua dây điện trở để làm nóng dàn bay hơi, kích hoạt quá trình xả đá. Nếu nhiệt độ của dàn bay hơi vượt quá -7 °C, rơ-le -7 sẽ duy trì tiếp điểm mở, ngăn không cấp điện cho dây điện trở làm nóng. Trong thời gian này, timer vẫn tiếp tục quay.

Sau khoảng 15 phút, tiếp điểm 1 - 2 của timer mở ra và tiếp điểm 1 - 4 đóng lại, cho phép cấp điện cho máy nén, kích hoạt quá trình làm lạnh của tủ lạnh.

Điều này làm cho timer tủ lạnh hoạt động theo chu kỳ, điều khiển các chức năng như làm lạnh, xả đá và làm nóng để đảm bảo tủ lạnh hoạt động hiệu quả và duy trì nhiệt độ lý tưởng.

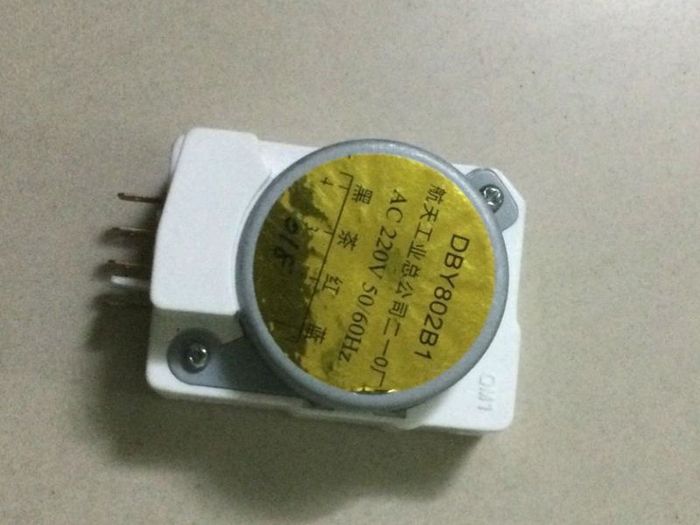

Timer tủ lạnh hoạt động theo chu kỳ để duy trì nhiệt độ lý tưởng

Timer tủ lạnh đóng vai trò quan trọng trong việc kiểm soát các chức năng cơ bản của tủ, như ngắt/khởi động máy nén, xả đá và rã đông. Cùng tìm hiểu chi tiết về những công dụng quan trọng này.

• Quản lý máy nén: Timer kiểm soát quá trình ngắt và khởi động máy nén tủ lạnh, giúp tiết kiệm điện năng và duy trì nhiệt độ lý tưởng.
• Xả đá và rã đông: Timer định kỳ thực hiện quá trình xả đá và rã đông, giúp tủ lạnh hoạt động hiệu quả.
• Ổn định nhiệt độ: Timer đảm bảo tủ lạnh duy trì nhiệt độ ổn định, ngăn ngừa biến động lớn.
• Tiết kiệm điện năng: Timer giúp giảm tiêu thụ điện bằng cách ngắt máy nén khi không cần và chỉ khởi động khi cần thiết.

Timer làm cho tủ lạnh thực hiện quá trình xả đá và rã đông định kỳ

Để kiểm tra Timer của tủ lạnh, thực hiện các bước sau đây để đảm bảo an toàn và hiệu quả.

1. Ngắt kết nối điện

Trước hết, đảm bảo rằng tủ lạnh đã được ngắt kết nối với nguồn điện. Rút phích cắm ra khỏi ổ cắm để đảm bảo an toàn tuyệt đối.

2. Kiểm tra điện trở

Sử dụng đồng hồ đo điện trở để kiểm tra Timer. Đo giữa chân 1 và chân 3 của Timer theo cách sau:

Nếu kim nhảy một nửa đồng hồ, đó là dấu hiệu Timer hoạt động tốt. Nếu kim không nhảy hoặc nhảy 100% về bên phải, điều này cho thấy Timer đã hỏng.

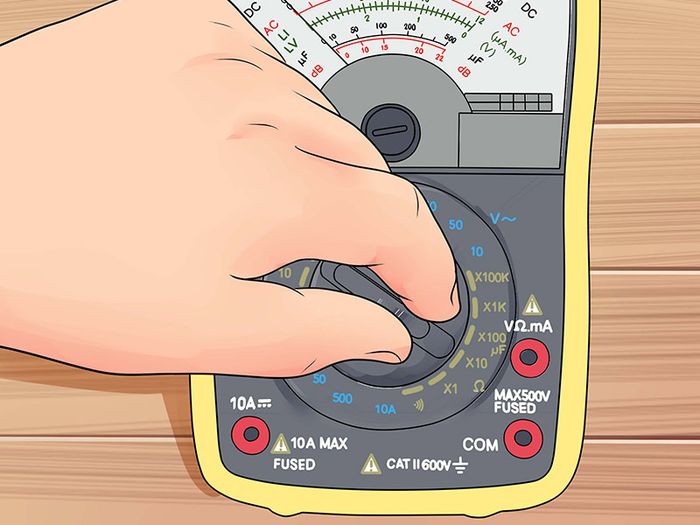

Sử dụng đồng hồ đo điện trở để kiểm tra Timer

Bước 3: Xoay trục quay

Xoay nhẹ trục quay của Timer và lắng nghe âm thanh 'tách'. Đồng thời, đo điện trở tại tiếp điểm cấp nguồn cho hệ thống xả đá, chân 2 và 3.

Khi điện trở đạt vài Ohm, tiếp tục xoay nhẹ cho đến khi nghe âm thanh 'tách'.

Bước 4: Kiểm tra tiếp điểm cấp nguồn cho máy nén

Đo điện trở giữa chân 3 và 4 của Timer. Đây là tiếp điểm cung cấp nguồn cho máy nén.

Chú ý: Đề xuất việc kiểm tra và sửa chữa Timer tủ lạnh bởi những chuyên gia có kinh nghiệm hoặc liên hệ với trung tâm bảo dưỡng tủ lạnh đáng tin cậy để đảm bảo an toàn và hiệu quả.

Mong rằng bài viết này đã mang đến thông tin hữu ích về cách kiểm tra Timer của tủ lạnh. Việc nắm bắt về Timer và cách kiểm tra có thể giúp duy trì hiệu suất hoạt động của tủ lạnh và đảm bảo rằng thực phẩm luôn được bảo quản ở nhiệt độ phù hợp.
