Thiết bị này sẽ giúp giảm đáng kể hóa đơn tiền điện hàng tháng của bạn nếu bạn thường hay quên
Trong nhà, chúng ta thường có những bóng đèn cần bật lên khi trời tối và tắt đi khi trời sáng như bóng đèn ngoài cổng hay ở sân vườn. Thông thường, chúng ta phải tự bật/tắt những bóng đèn này. Trong bài viết này, chúng tôi sẽ hướng dẫn bạn làm thiết bị tự động điều khiển đèn khi trời tối/sáng một cách đơn giản. Với thiết bị này, việc quên tắt đèn mỗi sáng khi thức dậy sẽ không còn xảy ra nữa. Hãy cùng bắt đầu!

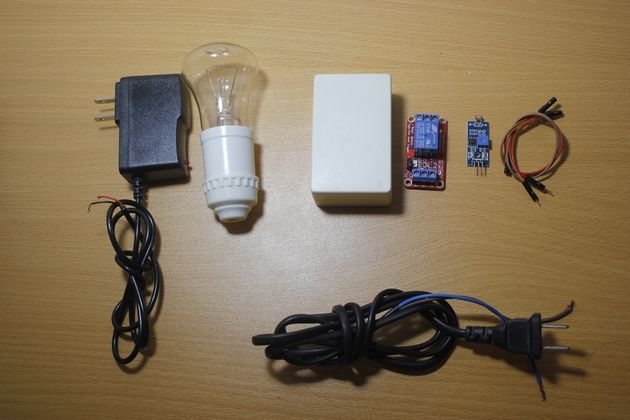

Danh sách cần chuẩn bị:

Một module cảm biến ánh sáng (giá khoảng: 25.000 đồng).
Một module Relay (giá khoảng: 30.000 đồng).
Một chiếc hộp nhựa (tận dụng những đồ cũ không sử dụng trong nhà).
Một dây điện kèm phích cắm.
Dây có 7 màu sắc khác nhau.
Một Adapter nguồn từ điện thoại cũ không còn sử dụng.
Bước 1: Lắp module cảm biến ánh sáng vào hộp

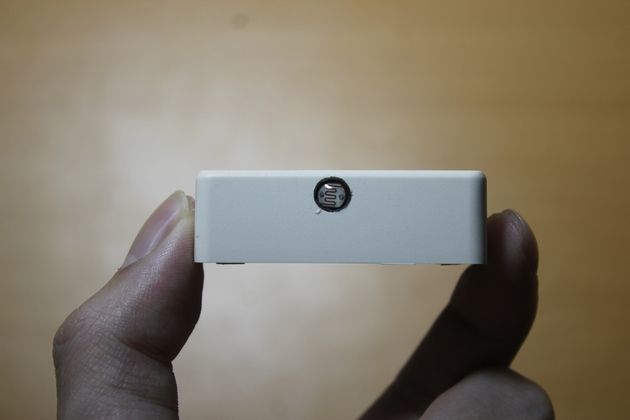

Bạn đục một lỗ trên hộp nhựa, phù hợp với đầu cảm biến ánh sáng.

Sau đó cố định module cảm biến ánh sáng vào hộp bằng keo nến.
Bước 2: Kết nối chân tín hiệu giữa 2 module

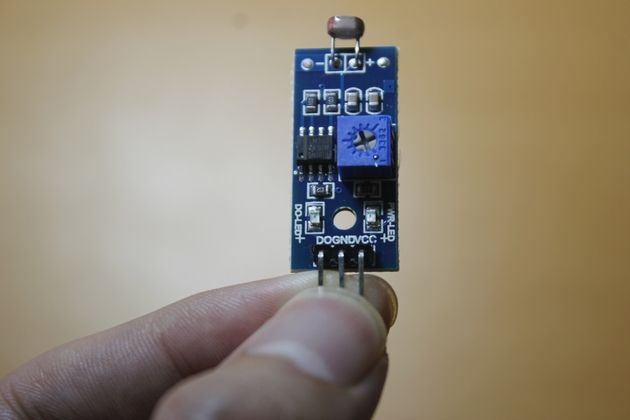

Trên module cảm biến ánh sáng, chúng ta có 3 chân: Chân DO là chân tín hiệu, VCC và GND là 2 chân cung cấp điện cho module hoạt động.

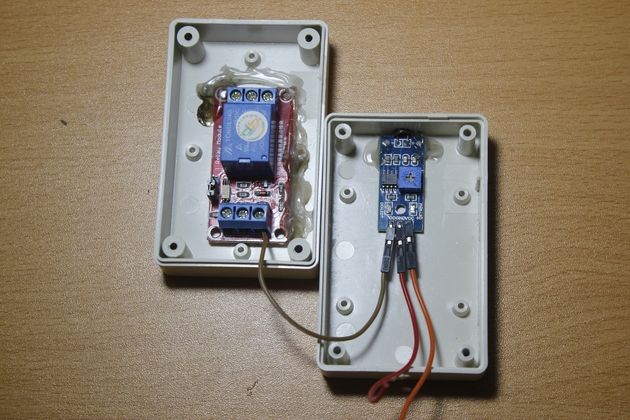

Kết nối chân DO của module cảm biến ánh sáng vào chân IN trên module Relay.

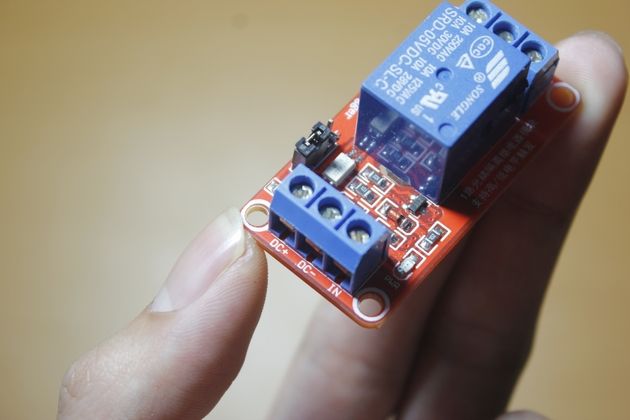

Hãy cùng tìm hiểu một chút về module Relay. Module này có 6 chân.

Trong đó, 3 chân là DC và DC– là chân nguồn, IN là chân tín hiệu vào để kích Relay.

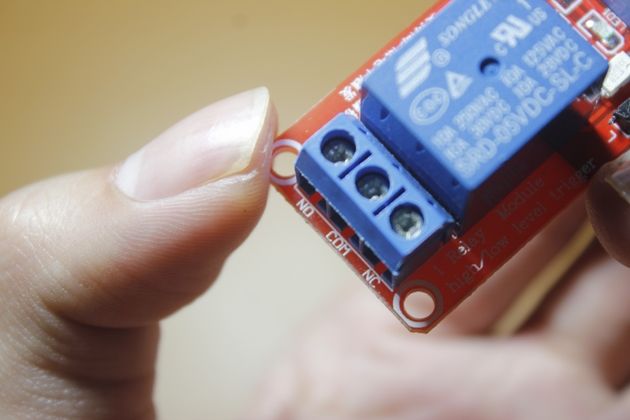

Ba chân còn lại bao gồm: COM, NC, và NO là các chân để điều khiển thiết bị điện. COM nằm ở giữa. NC viết tắt của Normal Close có nghĩa là thường đóng. NO viết tắt của Normal Open có nghĩa là thường mở.
Bước 3: Kết nối dây cấp điện cho Module Relay và Module cảm biến ánh sáng để hoạt động

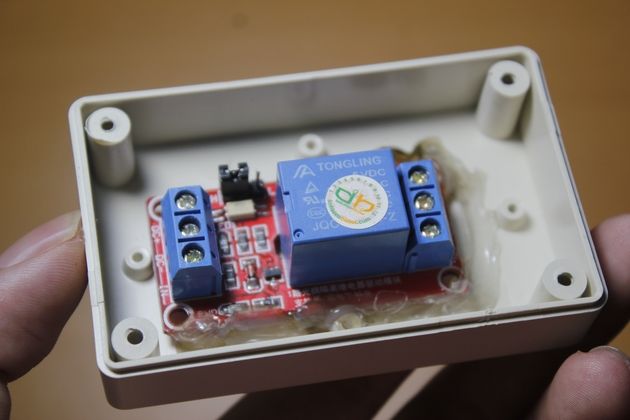

Sử dụng keo nến để cố định module relay lên hộp nhựa

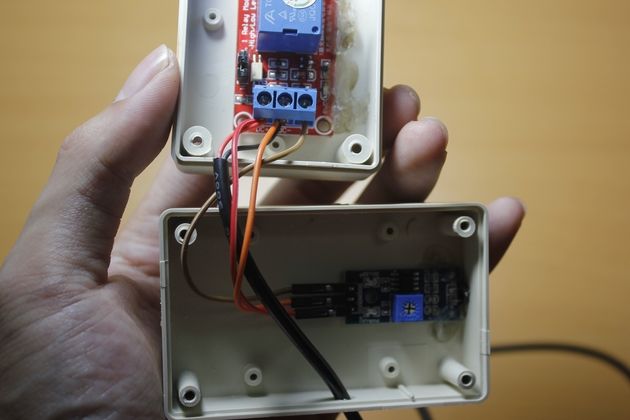

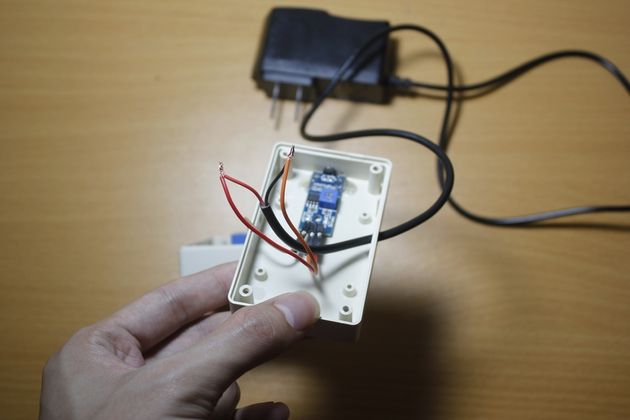

Nối 2 dây nguồn của cảm biến ánh sáng với 2 dây Adapter nguồn
Để hai module này hoạt động, chúng ta cần cung cấp nguồn. Nguồn cấp là 5V DC, vì cả hai module đều sử dụng nguồn 5V DC, nên chúng ta kết nối hai dây nguồn lại với nhau.

Tiếp theo, nối vào chân DC và DC-
Sử dụng dây Đỏ của Adapter để kết nối với chân VCC của cả hai module, và dây đen kết nối với chân GND.

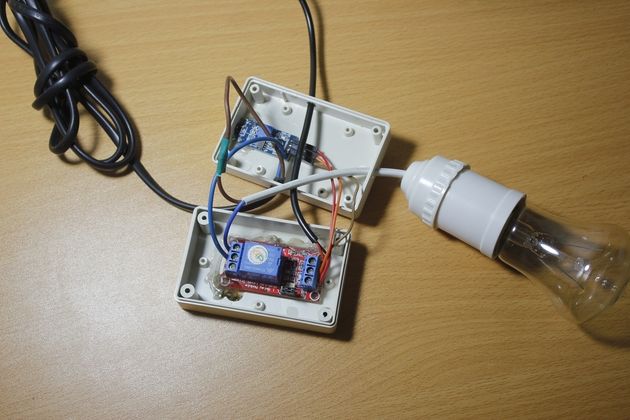

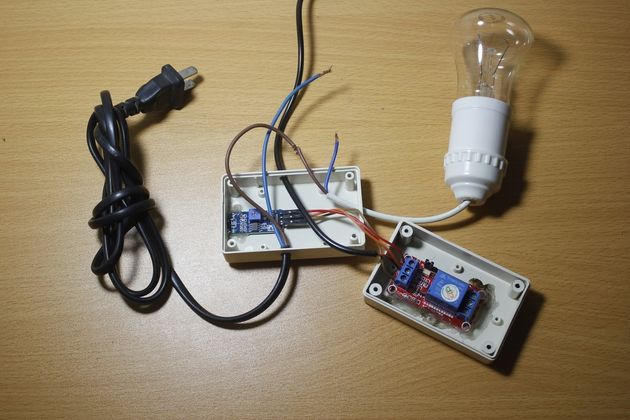

Bước 4: Kết nối dây điều khiển của bóng đèn từ module Relay

Kết nối dây nguồn điện với một dây của bóng đèn.

Kết nối hai dây còn lại của bóng đèn với chân NO trên module Relay, đầu dây còn lại của nguồn điện nối vào chân COM

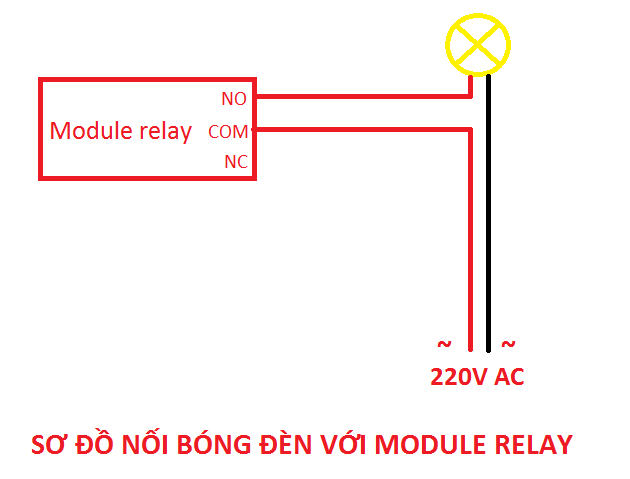

Bạn có thể xem sơ đồ này để hiểu rõ hơn cách kết nối dây.

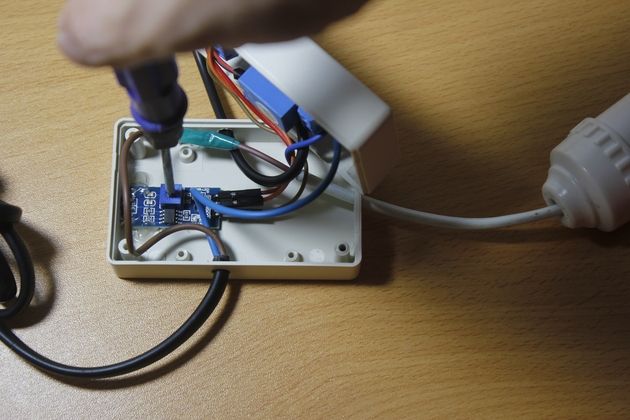

Để điều chỉnh độ nhạy của cảm biến ánh sáng, sử dụng tua vít xoay biến trở trên module để điều chỉnh thông số phù hợp.

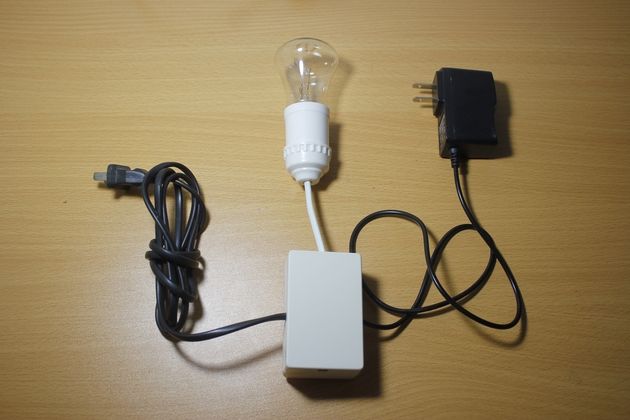

Chúng ta đã hoàn thành các bước chế tạo thiết bị tự động bật/tắt đèn đơn giản rồi.

Chúc các bạn thành công!
