Bạn đang muốn nâng cấp ổ SSD cho máy tính? Đây là thời điểm tốt nhất với nhiều hãng giảm giá mạnh mẽ. Lợi ích của SSD đã rõ ràng: tốc độ cao và giá cả hợp lý hơn. Đừng bỏ lỡ cơ hội này!M.2 2280 - Khám phá điều này:
M.2 thực ra là tên gọi của cả khe cắm và chân cắm. Khe cắm M.2 này có trên bo mạch chính của PC và laptop, và ổ SSD có chân M.2 tương thích. Không phải là mới, M.2 đã được sử dụng trong các thiết bị như card Wi-Fi/Bluetooth và card WWAN từ lâu.
Số 2280 chỉ đơn giản là kích thước của ổ hoặc form ổ, là một trong những form phổ biến nhất trên thị trường. 2280 có kích thước 80 mm x 22 mm, phù hợp với nhiều kích thước ổ M.2 khác nhau như 2242 (22 x 42 mm), 2260 (22 x 60 mm). Việc có số này giúp người dùng không nhầm lẫn khi mua ổ, đặc biệt là với laptop có hỗ trợ form ổ M.2 ngắn như 2230 hay 2242.
Ổ M.2 2280 - Phổ biến nhất:

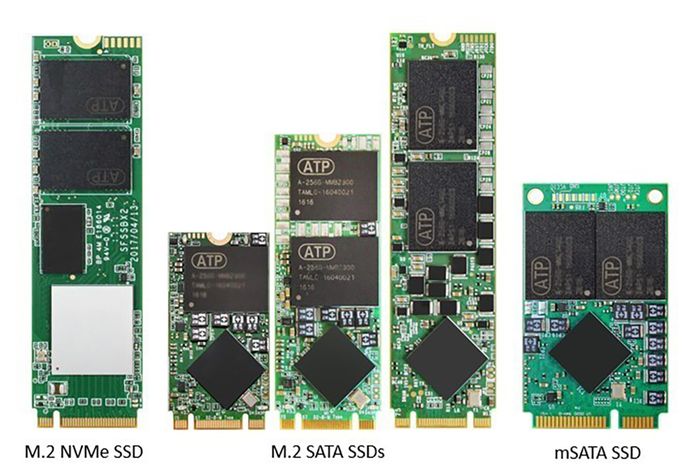

Khi nói về ổ M.2 phổ biến nhất, ta thấy có 3 loại sau:
- M.2 2280 PCIe 3.0 x4;
- M.2 2280 PCIe 3.0 x2;
- M.2 2280 SATA.
Phân biệt giữa ổ M.2 SATA và PCIe dựa trên bề ngoài:

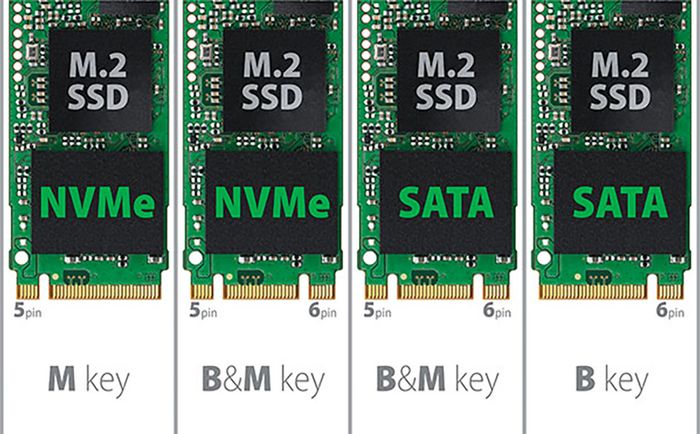

Ổ SSD M.2 chỉ hỗ trợ một trong hai giao tiếp: SATA hoặc PCIe và bạn có thể dễ dàng phân biệt chúng qua chân kết nối như hình trên. Chân cắm của ổ M.2 có tối đa 67 pin (chân tiếp xúc) nhưng chúng sẽ bị lược bỏ đi các nhóm chân pin, tạo thành các phần khuyết (Key) để xác định loại ổ, giao tiếp, chức năng và điện năng. Chẳng hạn như hình trên:
- Ổ SSD M.2 PCIe 3.0 x4 NVMe sẽ có thiết kế chân cắm M Key với chỉ một nhóm pin bị khuyết đi, nhóm pin nằm ngoài (gọi là edge connector) sẽ có 5 pin.
- Ổ SSD M.2 PCIe 3.0 x2 và M.2 SATA sẽ có thiết kế chân cắm B&M Key với 2 nhóm pin nằm rìa ngoài, một nhóm 5 pin và một nhóm 6 pin.
- Ổ SSD M.2 SATA với thiết kế chân cắm B key thì giờ mình không còn thấy nhiều nữa, anh em sẽ gặp loại B&M Key và M Key nhiều hơn.

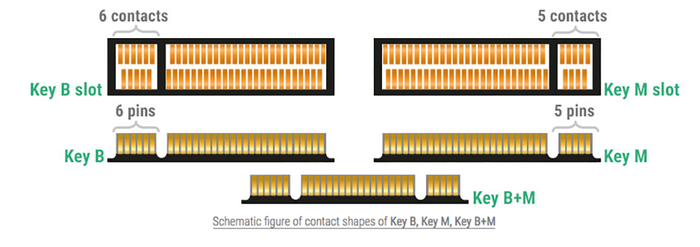

Khe cắm M.2 trên bo mạch chủ có thể hỗ trợ cả hai giao tiếp PCIe và SATA nếu thiết kế theo chuẩn M Key Slot (socket 3). Nếu là dạng khe cắm B Key Slot (socket 2), chỉ hỗ trợ ổ SSD M.2 SATA với chuẩn cắm B Key hoặc B&M Key. Không thể gắn ổ SSD PCIe 3.0 x4 vào khe này được.

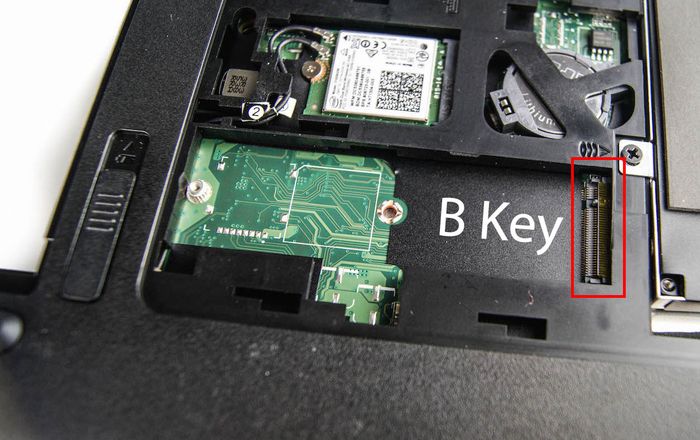

Khe cắm M.2 trên laptop HP ProBook 440 G3 là loại B Key với một nhóm 6 chân nằm bên trái, chỉ hỗ trợ ổ M.2 SATA.

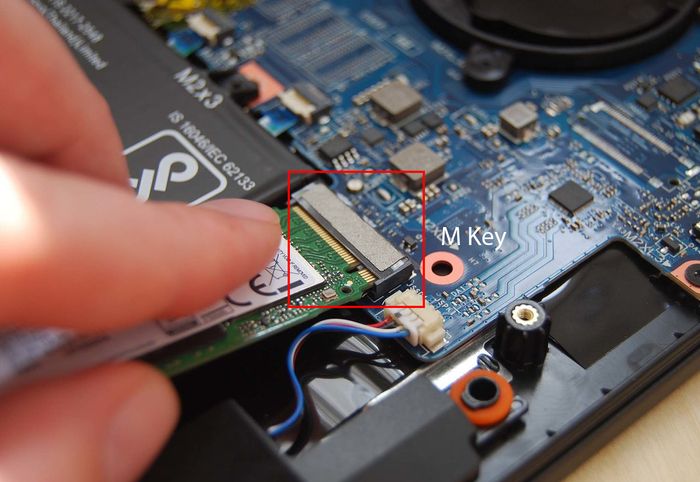

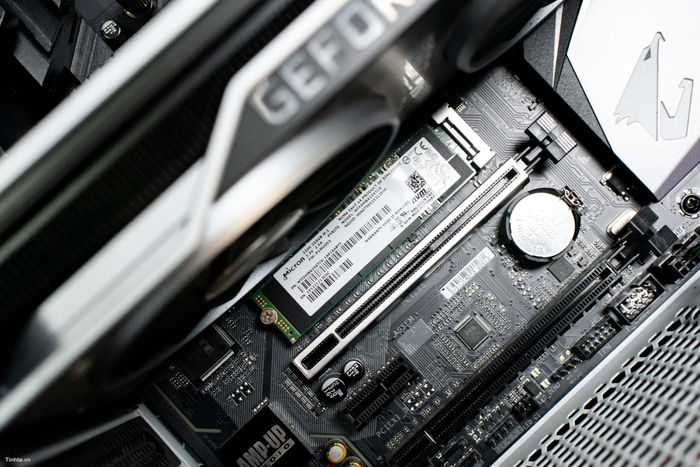

Trong trường hợp này, khe cắm M.2 là loại M Key, do đó có thể sử dụng cả ổ M.2 PCIe và M.2 SATA. Loại khe M.2 này thường xuất hiện trên bo mạch chủ của máy tính để bàn.
Cả ổ M.2 SATA vẫn dùng giao diện SATA giống như ổ SSD 2.5', nên tốc độ bị hạn chế ở mức 600 MB/s (SATA III - SATA 6 Gbps). Tốc độ đọc/ghi của ổ M.2 SATA cũng tương tự như ổ SSD 2.5' SATA, khoảng 550 MB/s cho các ổ cao cấp.

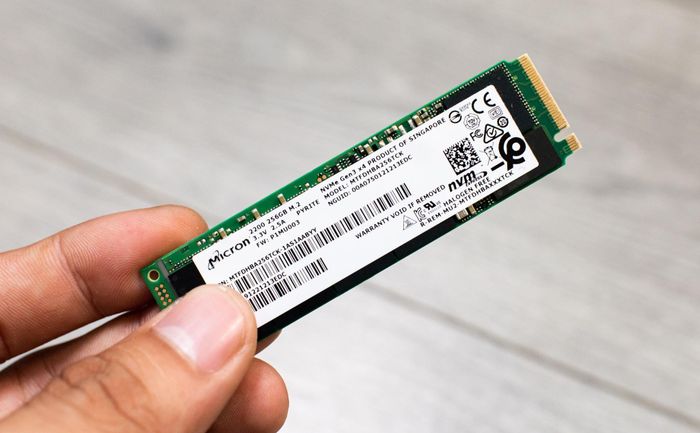

Trái ngược, ổ M.2 PCIe SSD hoạt động khác biệt với giao tiếp PCIe tốc độ cao, giống như card đồ họa và các phần cứng khác trên PC. Với PCIe 3.0 x4, tận dụng 4 lane, tổng băng thông lên đến 3,94 GB/s (~ 4 GB/s). Phiên bản PCIe 3.0 x2 chỉ sử dụng 2 lane, với băng thông là 1,969 GB/s (~ 2 GB/s). Do đó, ổ M.2 PCIe 3.0 x4 NVMe thường đạt tốc độ đọc/ghi lên đến 2000 MB/s hoặc thậm chí 3800 MB/s.

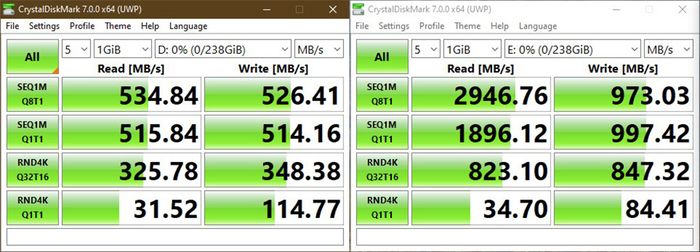

Dưới đây là kết quả benchmark của hai ổ Micron thường được sử dụng để thử nghiệm. Ở phía trái là ổ Micron 1300 SSD SATA 2.5' và bên phải là ổ Micron 2200 M.2 PCIe 3.0 x4 NVMe. Như bạn có thể thấy, ổ SSD SATA không đạt được tốc độ trên 600 MB/s, trong khi ổ M.2 PCIe như Micron 2200 đã dễ dàng đạt tốc độ đọc tuần tự 3000 MB/s và ghi tuần tự gần 1000 MB/s.
