Nhiều trò chơi di động đòi hỏi năng lượng pin lớn, và cách này sẽ giúp bạn có thêm pin khi không mang theo sạc.
Bạn là sinh viên và sở hữu một chiếc xe đạp. Đã bao giờ bạn gặp tình huống đi đường mà điện thoại hết pin chưa? Hôm nay, chúng tôi sẽ hướng dẫn bạn tự chế bộ sạc điện thoại cho xe đạp với chi phí rất thấp.

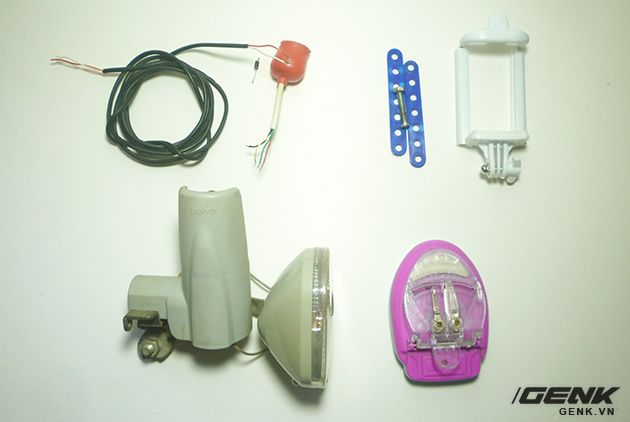

Chuẩn bị
1. Một cục Dynamo xe đạp (Nếu xe của bạn không có sẵn, bạn có thể mua ở cửa hàng sửa xe đạp với giá khoảng 20-30 ngàn).
2. Một cục sạc pin đa năng, loại kẹp, thường được sử dụng cho điện thoại cũ (giá khoảng 30 ngàn, có thể mua ở các cửa hàng điện tử).
3. Một con Diode (Có thể mua ở cửa hàng linh kiện điện tử, giá chỉ khoảng 1 nghìn/con). Nếu bạn khéo léo, có thể nhận được miễn phí.
4. Một sợi dây điện dài khoảng 60cm.
5. Một jack USB loại cái 2.0 (loại lỗ để kết nối với các cổng USB thông thường), bạn có thể cắt từ dây nối USB dài.
6. 2 thanh nhựa và ốc bu lông từ bộ lắp ghép lớp 5.
7. Giá kẹp điện thoại.
Ghi chú: Nếu bạn không cần kẹp điện thoại lên xe để xem bản đồ hoặc chơi Pokemon GO, bạn có thể bỏ qua các linh kiện ở phần 6 và 7.
Và bây giờ chúng ta sẽ bắt đầu.
Bước 1
Sử dụng tua vít để tháo chiếc sạc đa năng ra. Khi mở ra, bên trong sẽ như thế này.

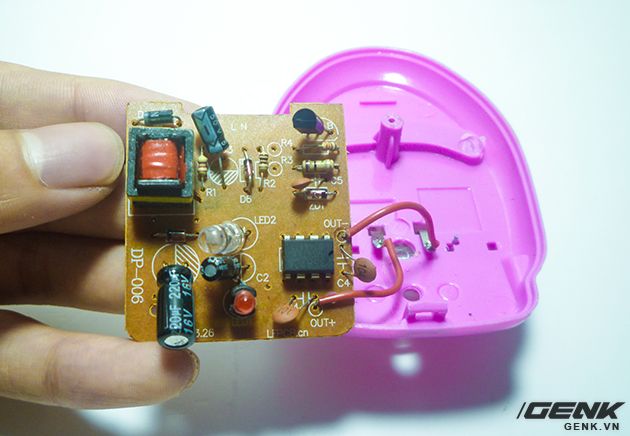

Mặt trước.
Mặt sau.

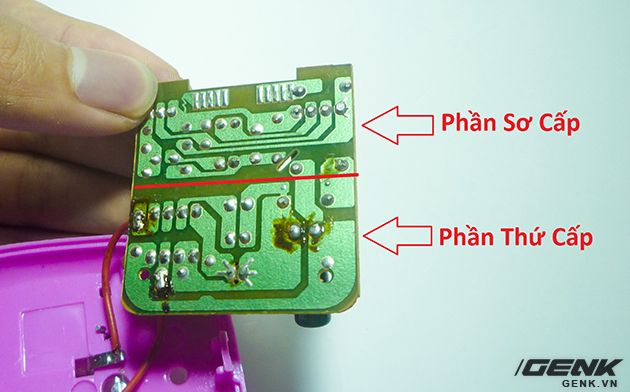

Bảng mạch này được chia rõ ràng. Phần trên vạch đỏ là Phần sơ cấp, chuyển đổi dòng điện từ 220V AC xuống 5V AC. Bỏ qua phần này, phần chúng ta quan tâm là phần thứ cấp.
Sơ đồ mạch thứ cấp của bộ sạc đa năng.
Phần dưới vạch đỏ là phần thứ cấp, chuyển đổi dòng điện 5V AC sang 3,7-4,2V DC. Trái tim của phần mạch này là IC 3582C1. Chúng ta sẽ sử dụng phần này để chuyển đổi dòng điện xoay chiều AC từ Dinamo thành dòng điện một chiều DC. Và IC 3582C1 sẽ giúp dòng điện này sạc pin cho điện thoại.
Bước 2

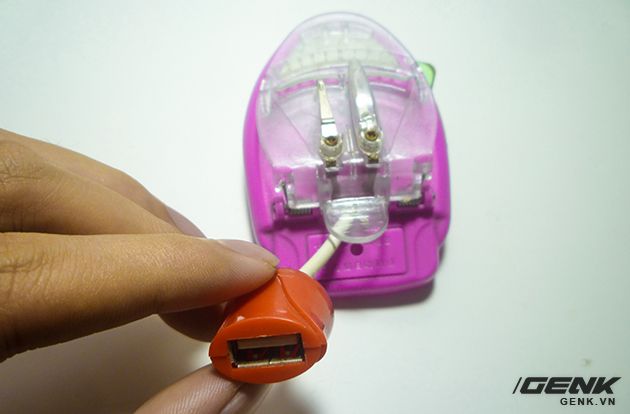

Luồn dây của cổng USB 2.0 vào một trong các lỗ trên bảng mạch của cục sạc đa năng.

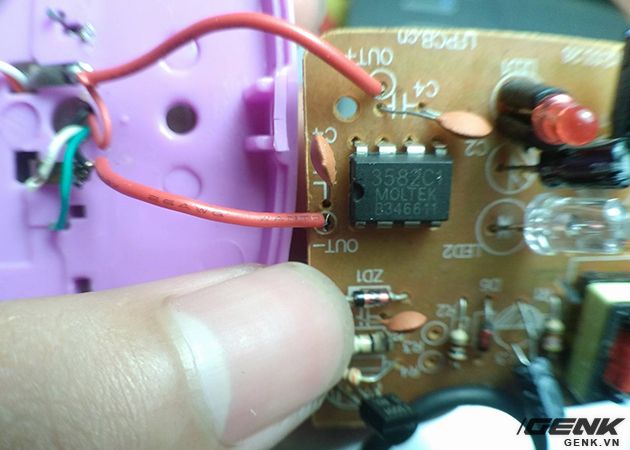

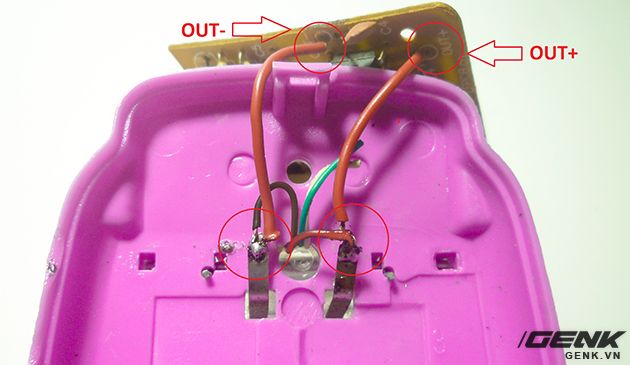

Cổng USB có 4 dây, thường thì có 2 dây đỏ đen là dây nguồn. Sử dụng mỏ hàn, hàn dây đen vào dây OUT – và hàn dây đỏ vào OUT +.
Bước 3

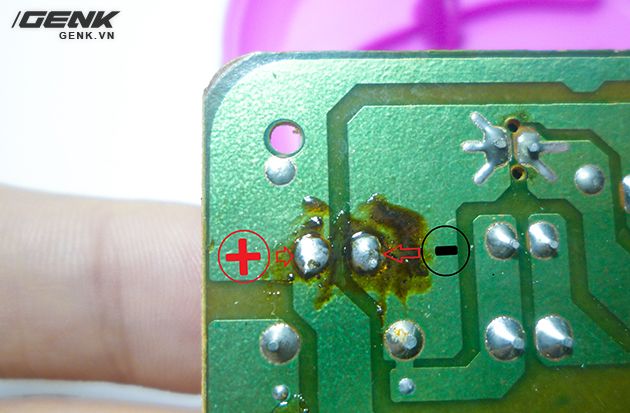

Ở phần sơ cấp của mạch, có một con tụ điện 16V 220uF. Hai chân của tụ là hai chân nguồn của mạch. Chúng ta sẽ cấp nguồn vào hai chân này. Vì tụ có phân biệt cực âm và cực dương, và dòng điện từ dinamo không phải là dòng điện một chiều (DC), nên hàn thêm một con Diode vào chân dương của tụ.

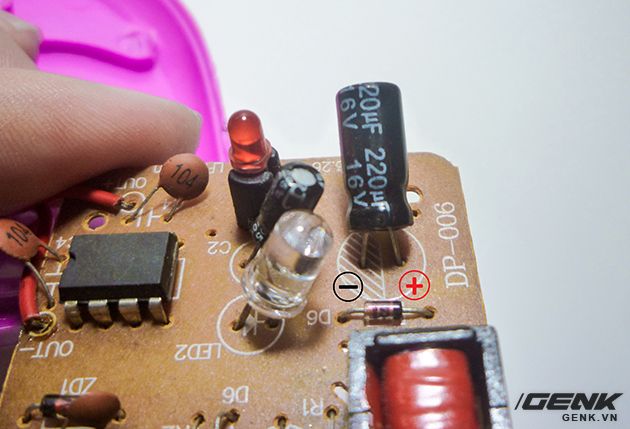

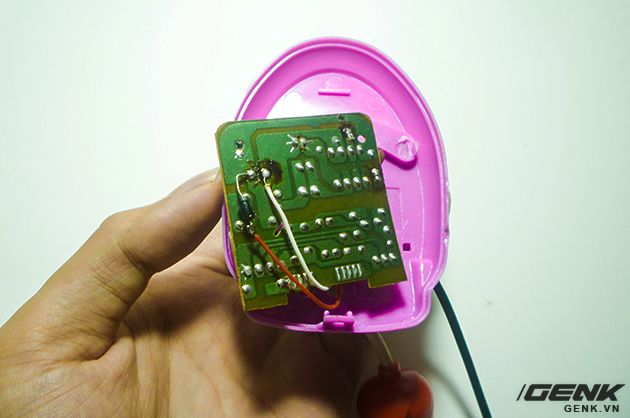

Hàn Diode (dây có một vòng tròn màu xám bao quanh) vào chân dương (+) của tụ.
Tiếp theo, luồn một đầu của dây 60cm qua lỗ trên bảng mạch của cục sạc đa năng, sau đó hàn dây màu trắng vào chân âm (-) của tụ và hàn dây màu đỏ vào chân còn lại trên con Diode.
Đừng quên bọc băng dính cách điện nhé.
Gắn cục sạc đa năng trở lại và phần mạch điện đã hoàn thành.
Bước 4

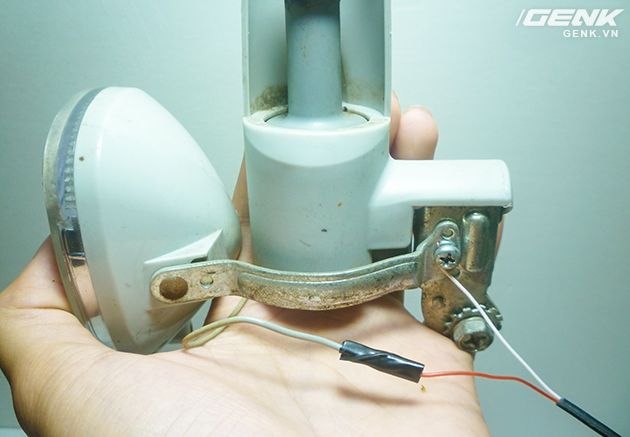

Nối dây đỏ và dây trắng vào cục dinamo như trong hình.

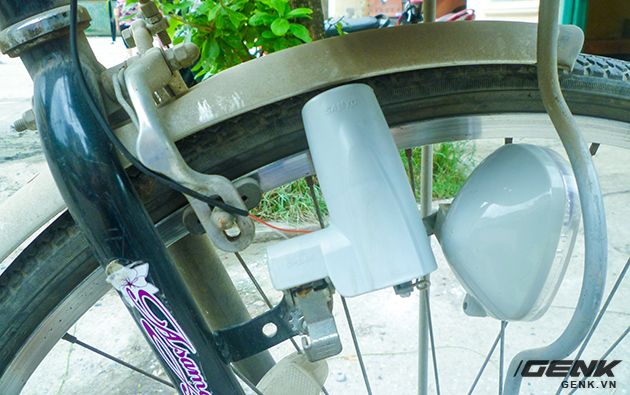

Sau đó, lắp lại vào xe đạp.
Bước 5

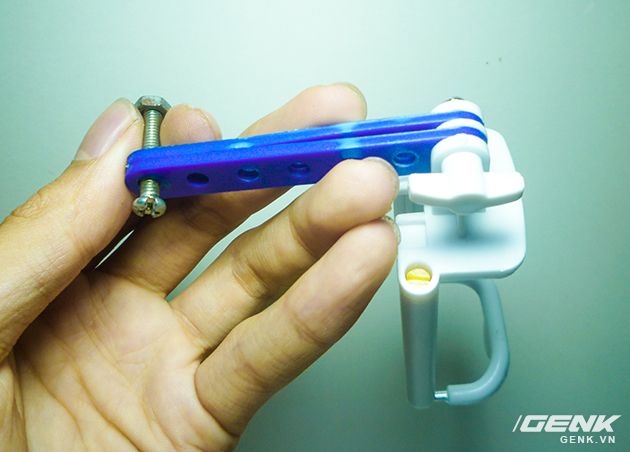

Để gắn giá đỡ điện thoại lên tay lái, sử dụng 2 thanh nhựa nhiều lỗ và bu lông đai ốc.

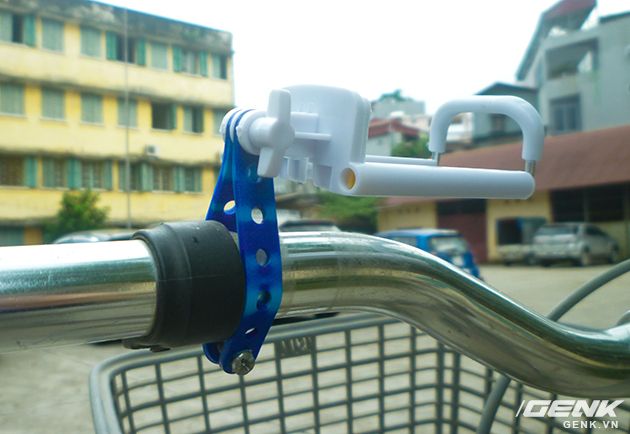

Sau đó, gắn lên tay lái của xe đạp.
Bây giờ chúng ta đã hoàn tất bộ sạc cho điện thoại gắn trên xe đạp. Hãy cùng kiểm tra hoạt động của nó.
Trong thực tế, khi thử nghiệm, chúng tôi nhận thấy chỉ cần đạp xe với tốc độ khoảng 10 km/h là điện thoại đã bắt đầu sạc. Vì vậy, thiết kế này rất phù hợp cho những người muốn tập luyện và chơi game trên xe đạp mà không lo hết pin. Hãy sử dụng thiết bị một cách có trách nhiệm để không ảnh hưởng đến người khác.
Chúc các bạn thành công!
