Mình đã chia sẻ về trạm phát điện di động BlitzWolf BW-PG2 trước đó. Bạn có thể xem lại ở đây.Hôm nay, mình sẽ hướng dẫn cách tự làm trạm phát điện di động với chi phí thấp. Xem clip để theo dõi quy trình nhé.Mình sử dụng những vật liệu đã qua sử dụng và linh kiện dễ dàng tìm thấy để giảm thiểu chi phí.1- Sử dụng đế giữ pin
- Mình có 14 đế giữ pin 18650, mỗi đế chứa 4 pin. Chúng ta có thể sử dụng tổng cộng 56 pin hoặc 224 pin khi kết nối 4 pin lại với nhau như thế này (mỗi đế có thể gắn được 16 pin).
- Để hàn đế giữ pin, các bạn có thể thực hiện như sau:

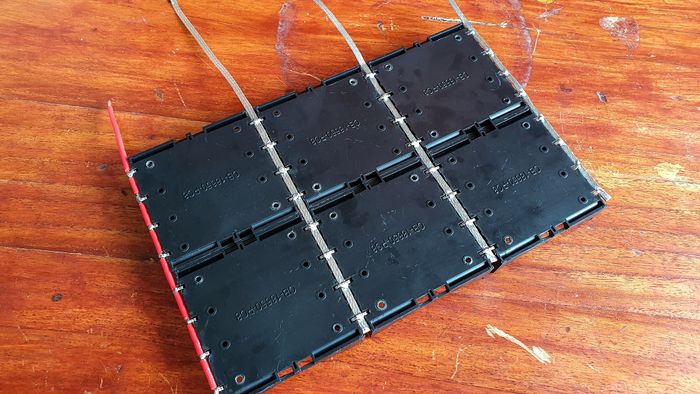

- Sau khi hàn 2 đế vào nhau, chúng ta sẽ có khối pin gồm 8 viên pin song song. Tiếp theo, kết nối các khối pin với nhau để tiết kiệm diện tích và tạo ra một bố cục gọn gàng hơn.

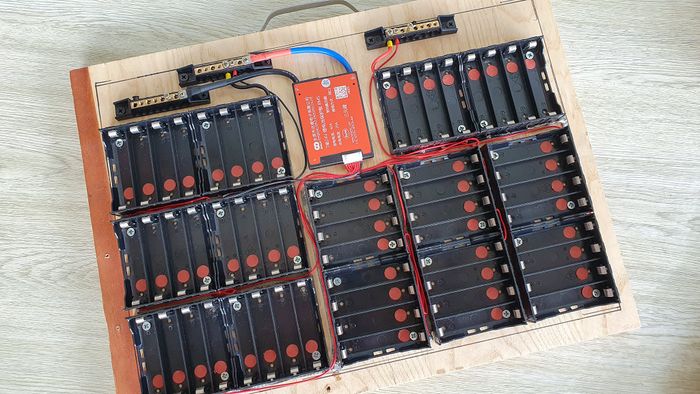

- Tổng cộng, chúng ta sẽ có 7 khối pin được ghép nối tiếp, mỗi khối có 8 viên pin (tối đa 16).

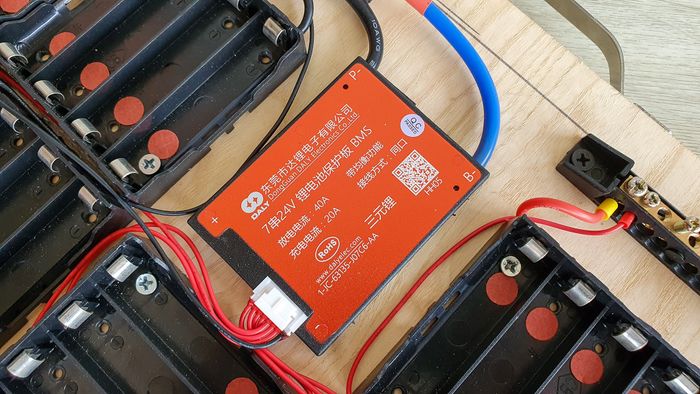

- Mình dùng BMS 7S của Daly - một thương hiệu đáng tin cậy với giá cả phải chăng.
- BMS giúp bảo vệ pin khỏi quá sạc, quá xả, quá dòng, ngắn mạch và cân bằng điện áp giữa các viên pin.
- Mình lựa chọn BMS có dòng xả 40A. Với dòng này, tổng công suất có thể lên đến 1000W (điện áp pin 25.2V nhân với 40A = 1000W). Dòng xả 40A phù hợp để sử dụng ổn định ở mức 500W.
- BMS còn có dòng sạc 20A, hoàn hảo cho 56 viên pin. Điều này giúp tiết kiệm thời gian sạc.
- Chia dòng sạc 20A cho 7 khối pin, mỗi khối sẽ có dòng sạc khoảng 2.85A. Với mỗi viên pin, dòng sạc chỉ khoảng 0.35A - đủ nhanh và an toàn cho pin cũ của laptop.
- Khi chọn BMS của Daly, hãy chắc chắn lựa chọn loại cho pin li-ion.
- BMS của Daly có cổng chung và cổng riêng. Mình thích loại cổng chung vì sẽ tiện lợi hơn khi sạc và xả cùng một cổng.

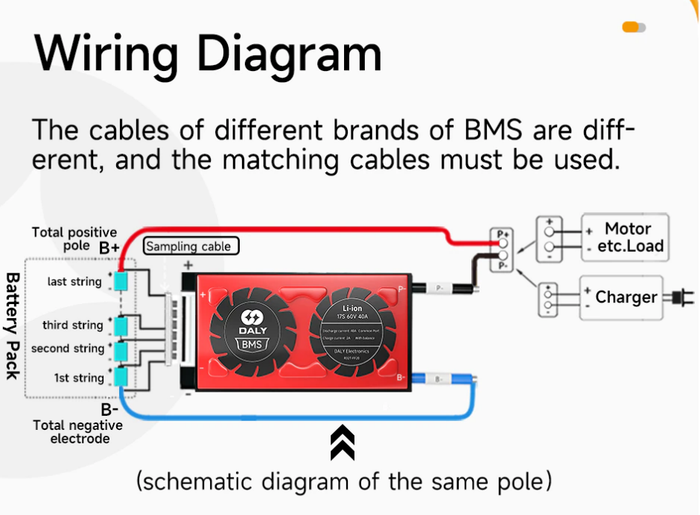

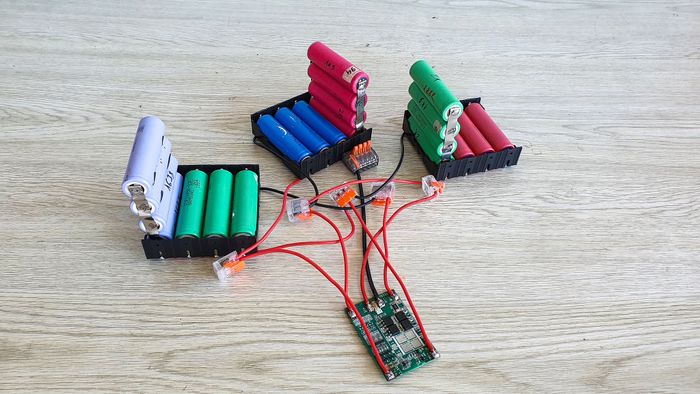

- Cách kết nối dây cho BMS cũng rất đơn giản, bạn có thể tham khảo sơ đồ dây dưới đây.
- Có một điều cực kỳ quan trọng bạn cần nhớ khi kết nối BMS với pin:
- Mình đã mua biến tần 24V lên 220V với chất lượng sine chuẩn từ Banggood với giá hơn 900K. Công suất tối đa là 1600W và có thể sử dụng liên tục ở mức 800W.
- Lựa chọn biến tần 24V là vì hiệu suất cao hơn so với 12V, tiết kiệm chi phí dây điện.
- Ví dụ: Với công suất 1000W, hệ thống 12V sẽ có dòng điện là 1000:12=83.3A, trong khi hệ thống 24V có dòng điện là 1000:24=41.6A. Bạn có thể thấy dòng điện 83A là rất lớn, đòi hỏi dây điện lớn và chi phí cao hơn so với hệ thống 24V.
- Bạn có thể kết hợp với tấm pin năng lượng mặt trời trong tương lai.
- Dải điện áp đầu vào rộng hơn, bạn có thể sử dụng bộ sạc 36V từ nguồn solar để sạc pin thay vì phải mua bộ sạc 29.4 đặc biệt.
- Bộ sạc năng lượng mặt trời có nhiều chế độ bảo vệ như quá dòng, ngắn mạch, quá nhiệt, kết hợp với tính năng bảo vệ của BMS để tăng tính an toàn cho hệ thống.

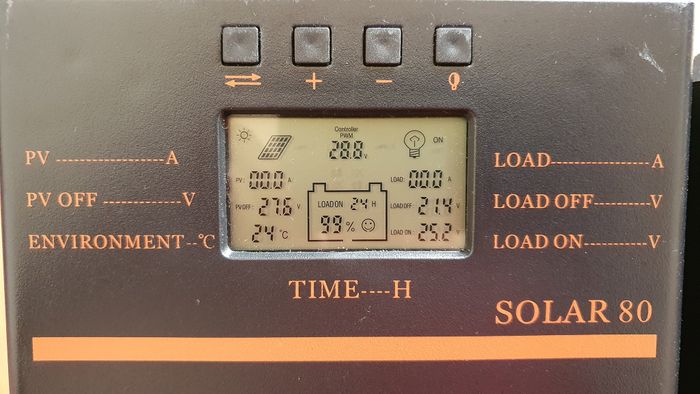

- Bộ sạc năng lượng mặt trời cung cấp thông tin trực quan hơn, cho phép cài đặt nhiều thông số và có đầu ra DC tiện lợi.

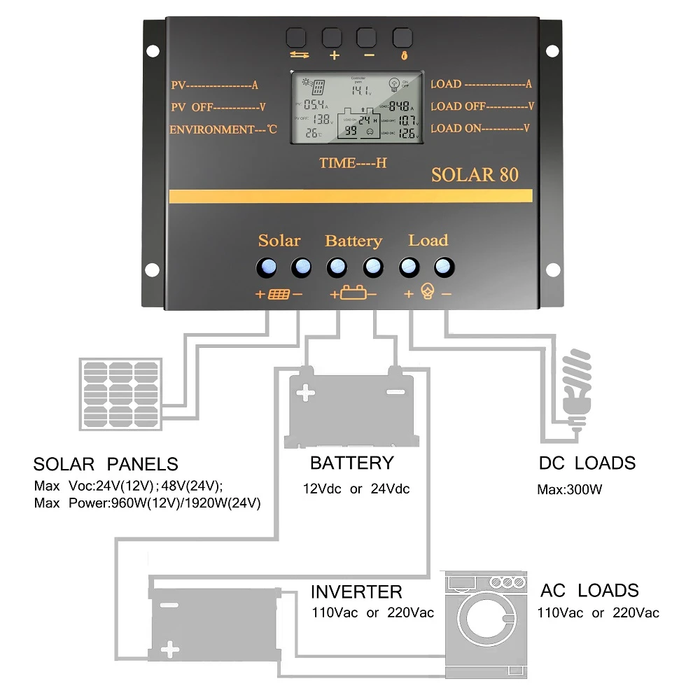

- Cách kết nối bộ điều khiển sạc năng lượng mặt trời cũng khá đơn giản.

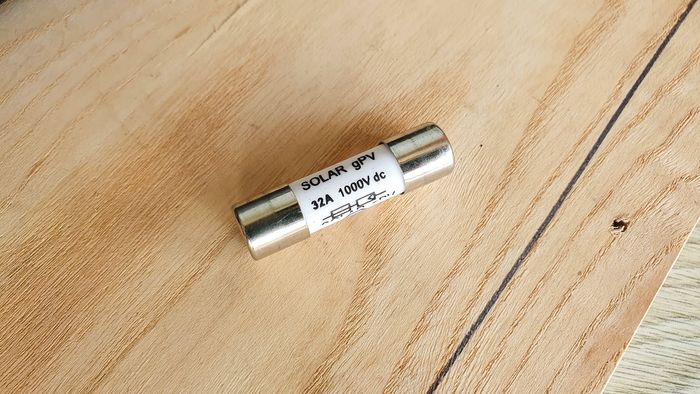

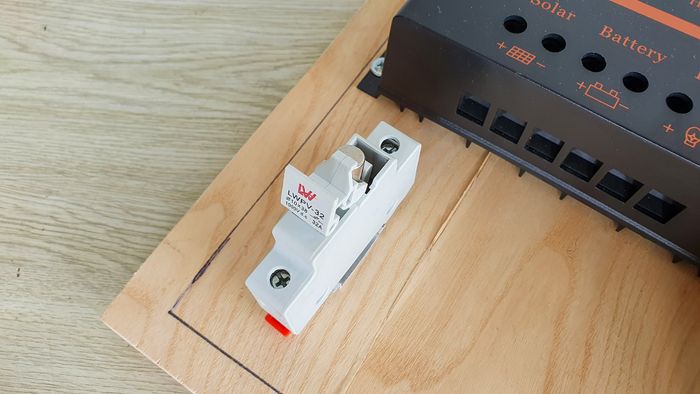

5- Cầu chì là một phần không thể thiếu trong hệ thống của chúng ta.- Mặc dù các thiết bị như biến tần, bộ điều khiển sạc đã có cầu chì riêng, nhưng tôi vẫn khuyên bạn nên sử dụng thêm cầu chì để bảo vệ thiết bị. Cầu chì cũng đóng vai trò như một công tắc để kiểm soát hệ thống pin.
- Đối với hệ thống DC, bạn nên sử dụng cầu chì hoặc aptomat DC. Không nên sử dụng aptomat AC cho hệ thống DC vì chúng có cấu tạo và cách hoạt động khác nhau.

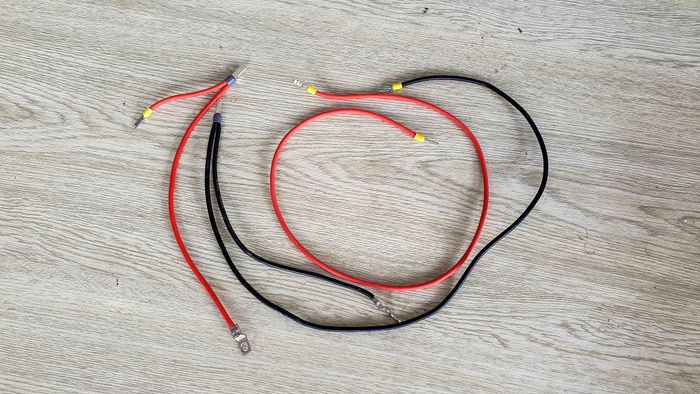

6- Kết nối giữa các thành phần trong hệ thống là bước quan trọng không thể bỏ qua.- Kết nối trong hệ thống đơn giản chỉ với vài sợi dây điện. Bạn có thể bấm cos hoặc gắn luôn, tùy ý.
- Với công suất 300W, chọn dây 14AWG. 700W chọn dây 10AWG, 1200W chọn dây 6AWG. Dây to luôn tốt hơn, nhưng quá to thì tốn tiền hihi
- Nếu bạn chưa rõ về dây trong hệ thống, bạn có thể xem thêm trong clip chi tiết của tôi.
- Kết nối cực dương của pin qua cầu chì, sau đó đấu vào cực dương của bộ sạc năng lượng mặt trời và biến tần.
- Cổng P- của BMS kết nối với cực âm của bộ sạc năng lượng mặt trời và biến tần. “P” là viết tắt của power còn “B” là viết tắt của battery.

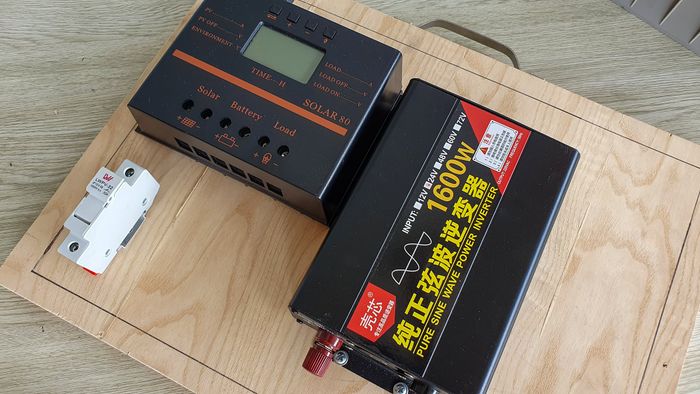

- Tôi đã gắn 2 quai xách trên hệ thống pin và biến tần để dễ di chuyển và tiết kiệm không gian.

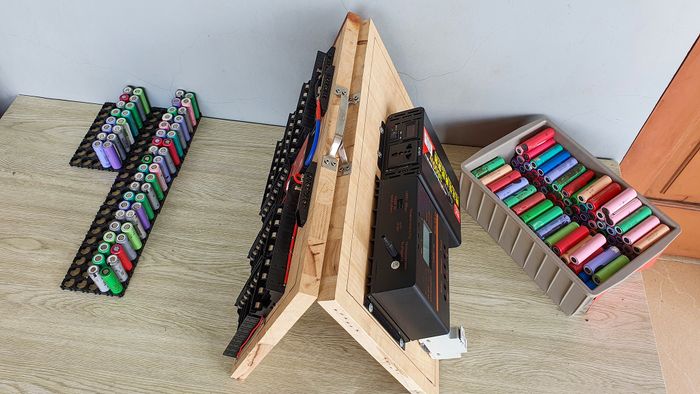

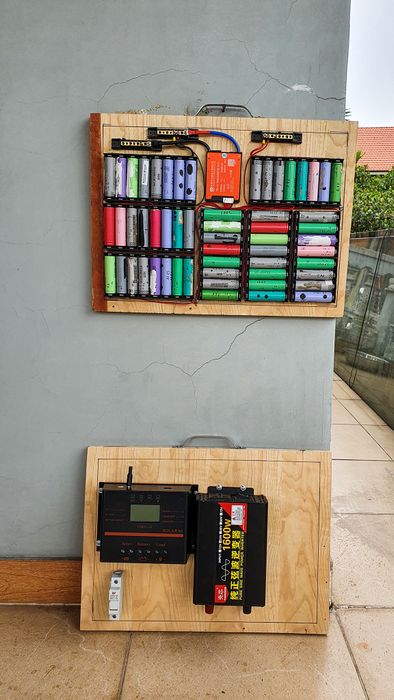

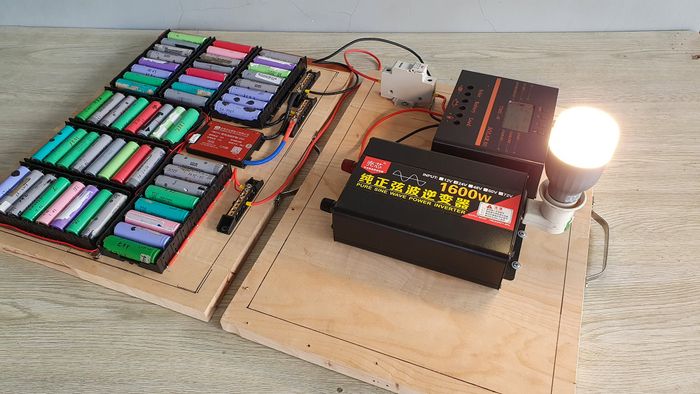

- Chúng ta có thể tổ chức như thế này
- Có thể để trong hòm và sử dụng như thế này

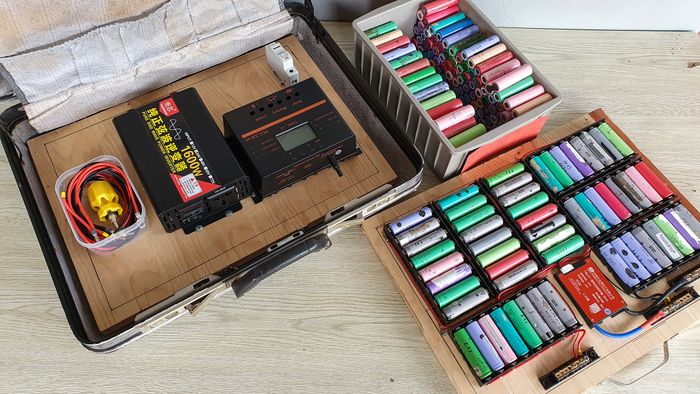

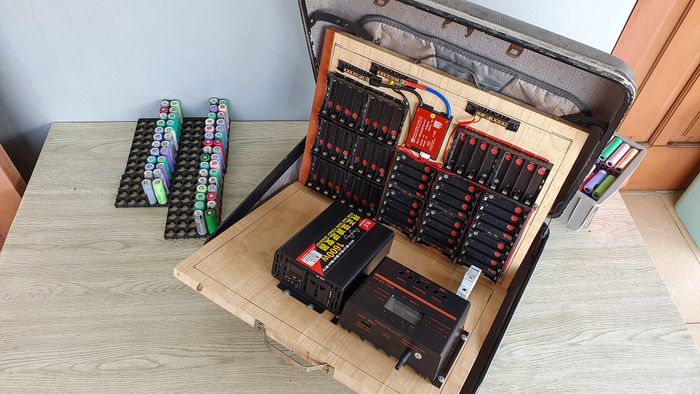

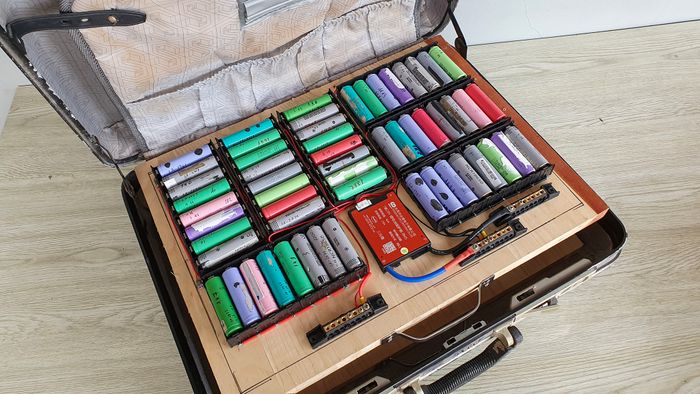

7- Lưu trữ- Mình tái sử dụng chiếc vali cũ. Các bạn có thể làm một hộp cho hệ thống. Dây điện và tua vít mình để trong một hộp nhựa để mang theo và sẵn sàng sử dụng khi cần thiết. Đủ không gian để chúng ta mang theo 56 viên pin dự phòng.
- 2 tấm bảng để vừa trong một chiếc vali tiện lợi cho việc lưu trữ và mang theo
8- Pin- Pin là món đắt nhất trong hệ thống nếu bạn mua mới. 1 viên pin chính hãng giá khoảng 100K. Với hệ thống như này bạn sẽ phải bỏ ra 5tr6 cho pin, con số khá lớn.
- Do đó, chúng ta nên chọn pin laptop cũ. Pin laptop cũ có thể nhận từ bạn bè vì chúng ta đều biết pin gây hại môi trường nên không ai vứt vào thùng rác. 1-2 viên pin thì tái chế khó, bán thì chả ai mua. Vì vậy, mọi người thường để nó ở góc nào đó trong nhà.
- Nếu không đủ pin, bạn có thể mua pin laptop cũ ở cửa hàng máy tính với giá khoảng 20K. Bạn sẽ nhận được 4-6 viên pin còn tốt. Giá cả khá hợp lý cho pin chính hãng.
- Xử lý 56 viên pin cũ cũng tốn thời gian, bạn sẽ không có thời gian để tiết kiệm thêm nhiều.
- Vì sử dụng pin cũ, chúng ta sẽ phải làm một số công việc như sau:
- Mình sử dụng bộ sạc Vapcell S4 Plus có giá 700K trên Banggood để sạc và đo dung lượng pin. Bộ sạc này có thể sạc 4 khe độc lập với dòng sạc 3A mỗi khe nên tiết kiệm thời gian.
- Khi kiểm tra dung lượng pin, mình dùng dòng xả 1A cho tất cả các pin và ghi chú lên pin để dễ nhóm các khối pin.

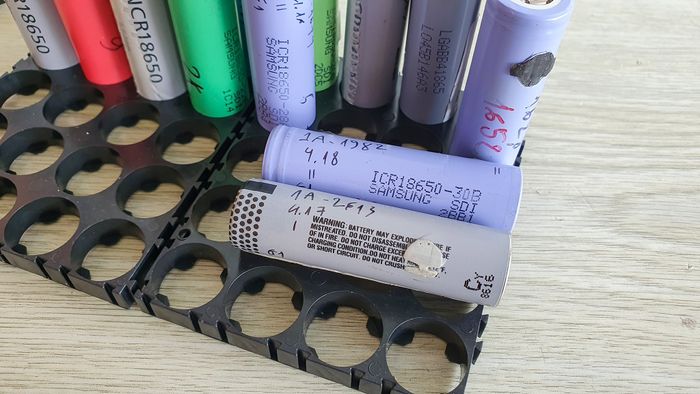

- Các bạn có thể thấy mình ghi 1A - 2613, có nghĩa là mình kiểm tra dung lượng pin ở dòng xả 1A và kết quả đo được là 2613mAh - tương đương 72.2% (pin mới có dung lượng 3500mAh). Các pin có dung lượng dưới 70% mình sẽ loại bỏ.
- Dưới phần kiểm tra dung lượng pin, các bạn thấy mình ghi 4.17 và 1. Điều này ám chỉ mình đo điện áp của pin khi sạc đầy là 4.17v. Sau 2 tuần, mình quay lại đo điện áp của pin và nó là 4.16, chỉ giảm 0.01. Đây là một viên pin tốt, có thể tái sử dụng. Nếu điện áp pin giảm nhiều, mình sẽ đem nó đi tái chế.
- Bộ sạc Vapcell S4 Plus có khả năng đo nội trở của pin, tuy nhiên không được chính xác lắm. Do đó, chúng ta có thể tạo ra một hệ thống đo nội trở đơn giản với một điện trở 5W 10ohm.

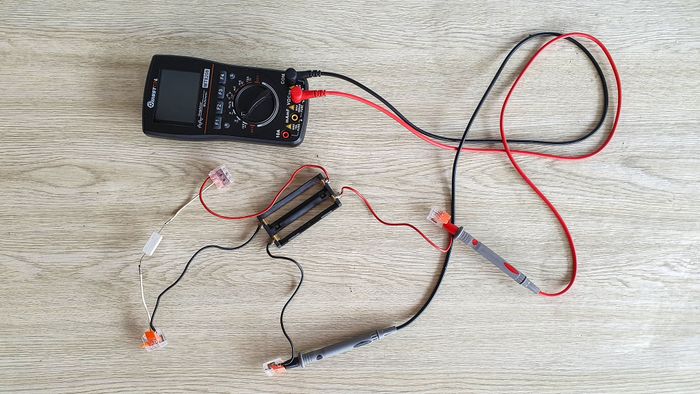

- Chúng ta sẽ đo điện áp pin khi không có tải và khi có tải là điện trở. Ví dụ, khi kiểm tra với tải, chúng ta có điện áp là 4.12V. Dòng điện ở tải 10ohm sẽ là 4.12/10=0.412A.
- Chúng ta sẽ tính nội trở theo công thức sau: IR = ( Điện áp không tải - Điện áp có tải) / dòng điện có tải.
- Ví dụ, nếu điện áp không tải là 4.18V thì IR = (4.18 - 4.12 ) / 0.412 = 0.145ohm = 145 milliohm.
- Đây là giá trị tham khảo vì chúng ta còn phải tính đến điện trở của dây dẫn. Tuy nhiên, nó đồng đều giữa các pin. Chúng ta sẽ ghép các khối pin có dung lượng và nội trở càng gần nhau càng tốt. Khi đó, BMS sẽ hoạt động hiệu quả nhất đối với hệ thống của chúng ta được tối ưu.
- Khi ghép các khối pin, các bạn cũng nên lưu ý để điện áp và nội trở giữa các cell pin chênh lệch càng ít càng tốt.
- Chúng ta có thể tự lập trình một trạm phát điện di động với chi phí hợp lý. Dễ dàng bảo trì và nâng cấp trong tương lai.
- Cảm ơn mọi người đã đọc bài và chúc mọi người thành công. Hãy đăng ký kênh YouTube và Fanpage của tôi ở phía dưới chữ ký để xem thêm nhiều sản phẩm và cơ hội săn hàng giá rẻ nhé.
