Xoá block trong AutCAD - Trong bài này, hãy cùng tìm hiểu cách thực hiện xoá block trong Cad nhé.

1. Sử dụng lệnh PU

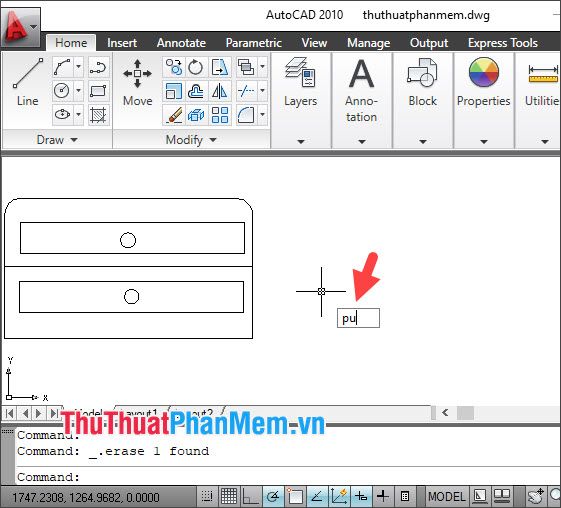

Bước 1: Nhập lệnh PU => nhấn Enter.

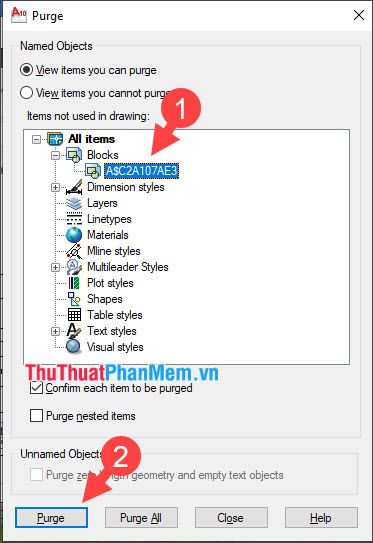

Bước 2: Chọn block cần xoá (1) => Xoá (2).

Bước 3: Chọn Xoá mục này (1) =>

2. Xác định vị trí block cần xoá
Có khi, bạn sẽ gặp một số tên block không rõ ràng và không biết chức năng của chúng là gì? Sử dụng lệnh quick select, bạn có thể xác định vị trí của block trước khi quyết định xoá hay không?

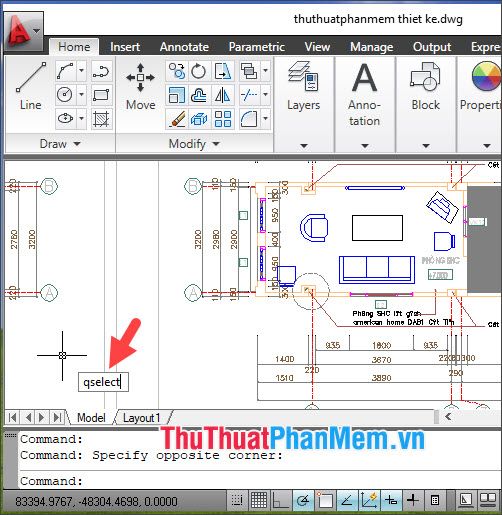

Bước 1: Gõ lệnh qselect => nhấn Enter.

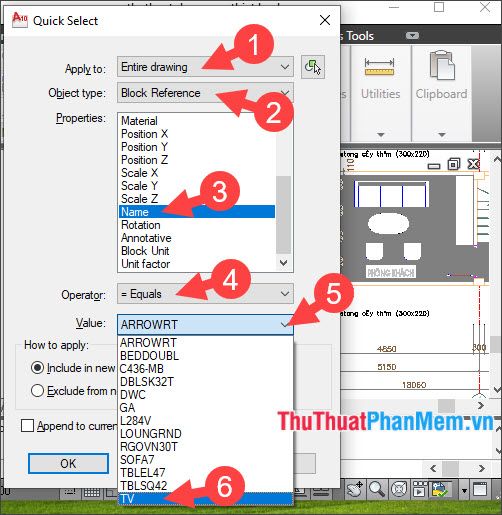

Bước 2: Thiết lập các thông số như sau:
- Áp dụng cho: Toàn bộ bản vẽ (1) => tìm kiếm trên toàn bộ bản vẽ.
- Loại đối tượng: Tham chiếu Block (2) => tìm kiếm block.
- Thuộc tính: Tên (3) lọc danh sách block theo tên.
- Toán tử: = Bằng (4) phương pháp tìm kiếm là bằng, chính xác.
Trong phần Giá trị (5), bạn chọn block cần xác định (6).

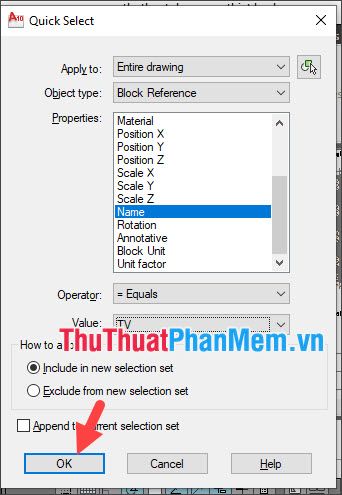

Tiếp theo, nhấn OK để bắt đầu tìm block theo tên.

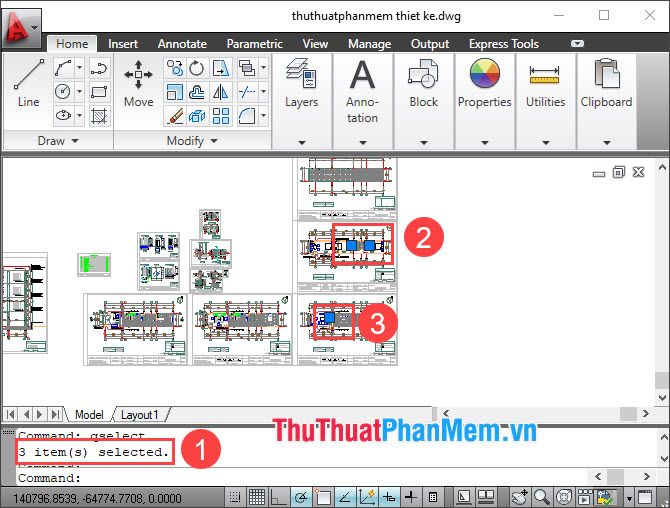

Bước 3: Khi đã hoàn tất thiết lập, bạn sẽ thấy danh sách block được chọn được hiển thị trong phần Lệnh. Trong hình dưới đây, bạn có thể thấy có 3 block được chọn (1). Khi thu nhỏ bản vẽ, bạn sẽ nhìn thấy vị trí của 3 block ở đâu, bao gồm block 1, 2, và vị trí (3) chứa block 3.

Với hướng dẫn này, bạn sẽ thấy cách xoá block trong Cad vô cùng nhanh chóng và đơn giản với vài thao tác dễ dàng thực hiện. Chúc các bạn thành công!
