Layer (lớp) là công cụ quan trọng giúp quản lý bản vẽ trên AutoCAD. Sắp xếp thành phần thành các lớp làm cho việc theo dõi và chỉnh sửa trở nên dễ dàng. Vậy làm thế nào để xóa một Layer? Hãy khám phá cách xóa Layer trong Cad theo hướng dẫn dưới đây.
1. Xóa Layer trong Layer Property Manager
Phương pháp này chỉ xóa được những Layer trống, không thể xóa những Layer chứa nội dung. Hãy lưu ý điều này để tránh những nhầm lẫn không mong muốn.
- Layer 0 và Layer Defpoints
- Layer hiện thời
- Layer chứa các đối tượng
- Layer Xref (Tham chiếu bên ngoài)
Cách xóa Layer trống bằng cách sau đây:

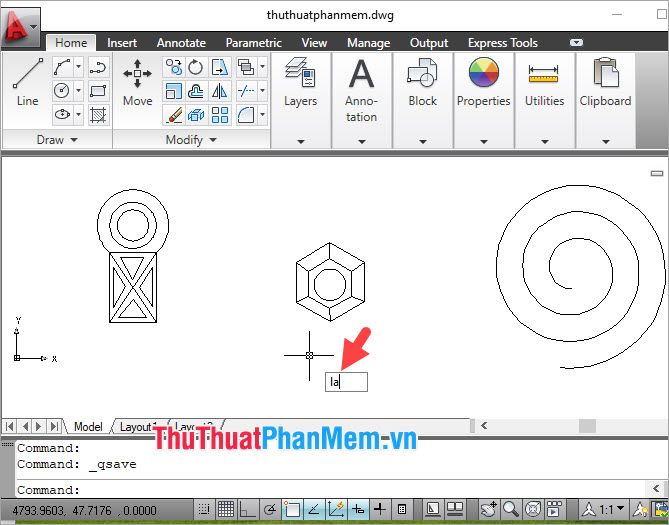

Bước 1: Nhập lệnh LA và nhấn Enter.

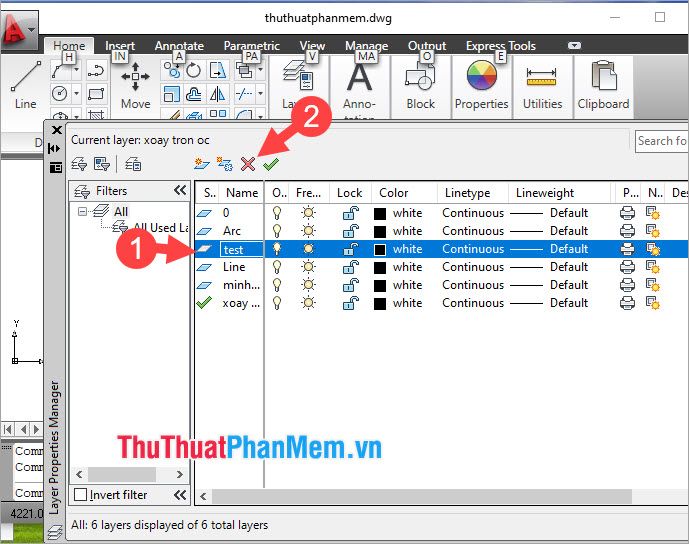

Bước 2: Click vào layer muốn xóa (1) => Chọn Xóa Layer (2).

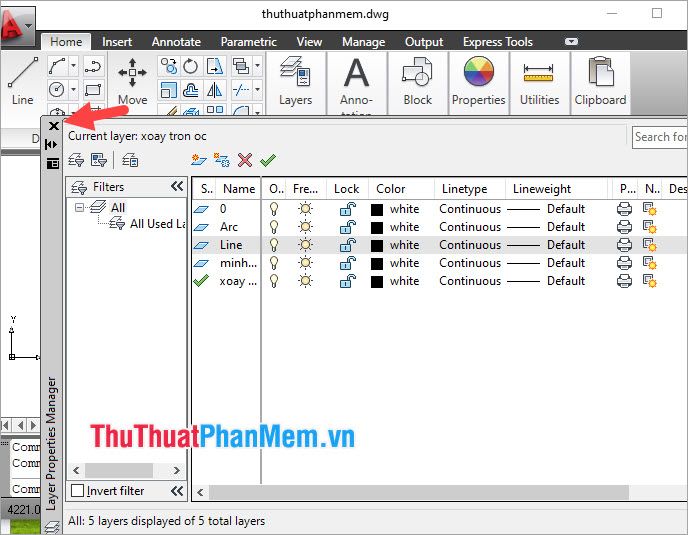

Sau khi xóa layer, click vào dấu X để đóng hộp thoại.
2. Xóa layer bằng lệnh Laydel

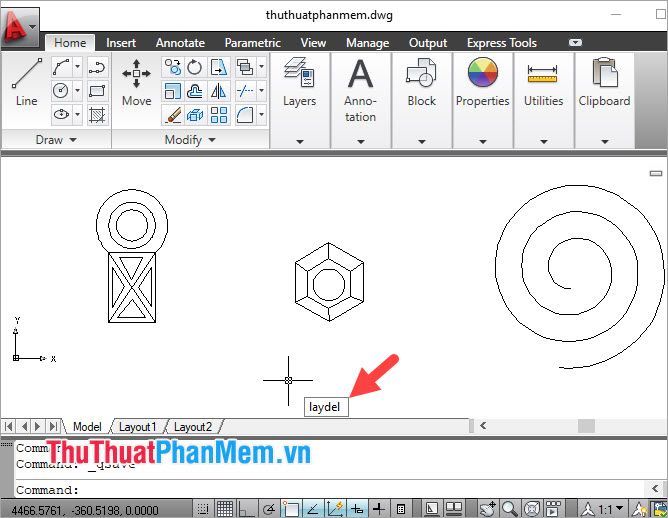

Bước 1: Gõ lệnh laydel và nhấn Enter.

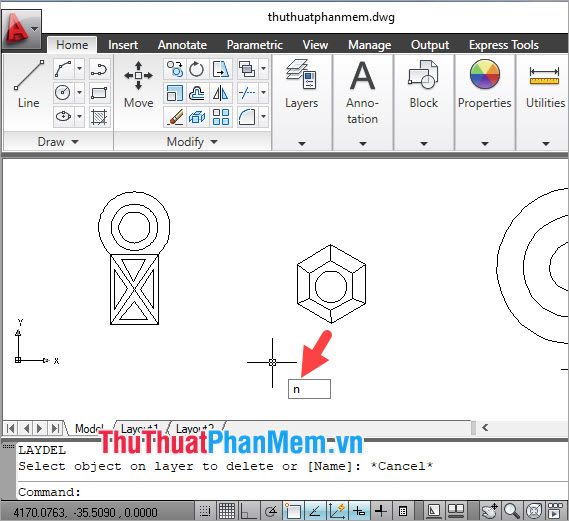

Bước 2: Gõ lệnh N và nhấn Enter.

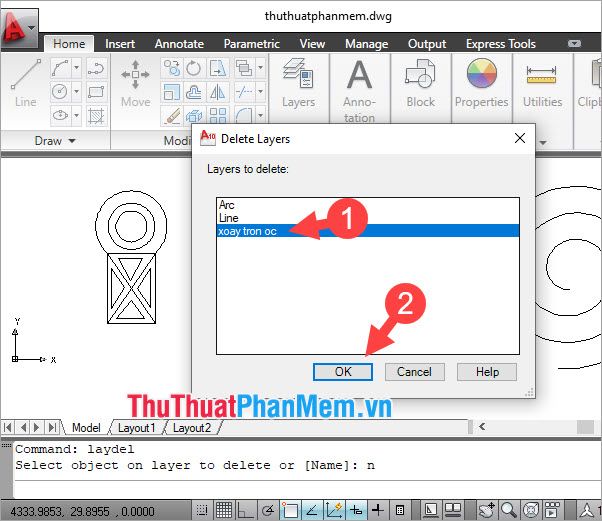

Bước 3: Click chọn Layer cần xóa (1) => Nhấn OK (2).

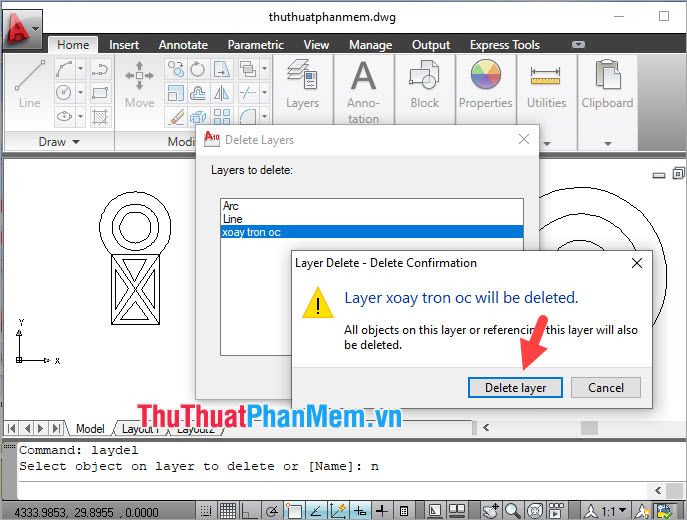

Tiếp theo, nhấn vào Xóa layer để xác nhận việc xóa.

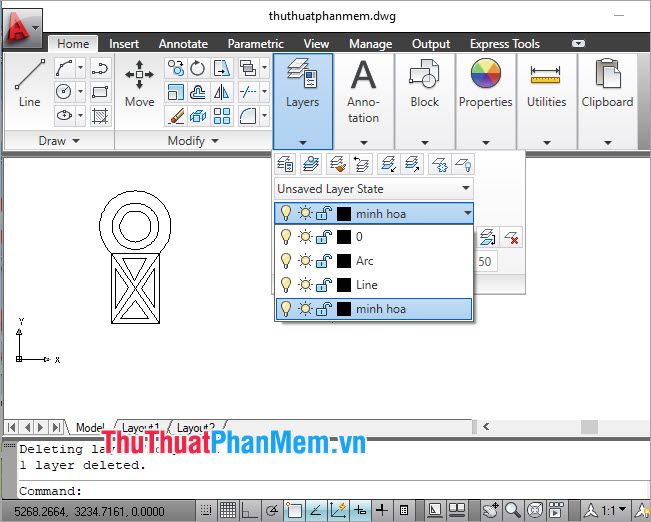

Bước 4: Bạn có thể mở danh sách các layer để kiểm tra xem layer bạn đã chọn đã bị xóa thành công hay chưa.
3. Xóa layer bằng lệnh Purge
Lệnh Purge được sử dụng để làm sạch các file rác trong bản vẽ AutoCAD và bạn cũng có thể sử dụng lệnh này để xóa các layer không sử dụng. Tuy nhiên, không thể xóa được những layer sau:
- Layer 0 và Layer Điểm Đặt
- Layer chứa các đối tượng
- Layer đang được mở

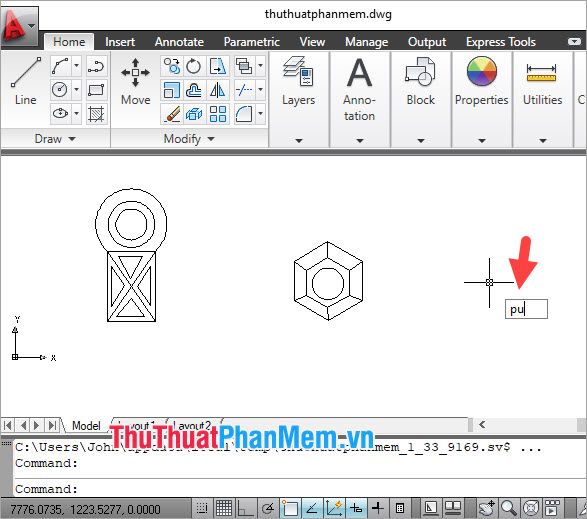

Bước 1: Nhập lệnh PU và nhấn Enter.

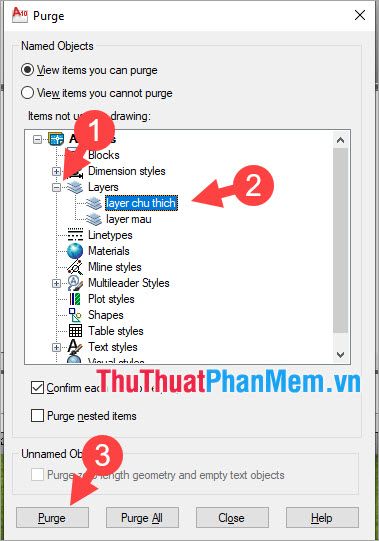

Bước 2: Nhấp vào dấu + bên trong Layer (1) => chọn Layer (2) cần xóa => Purge (3).

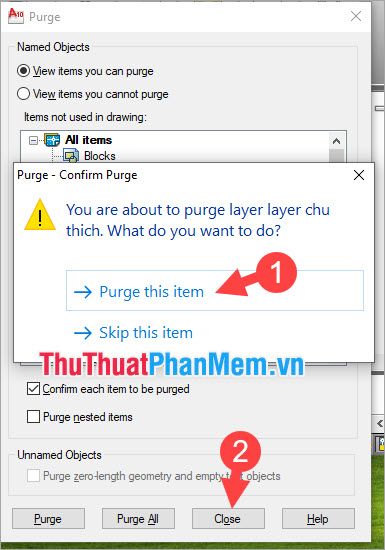

Bước 3: Nhấp vào Purge this item (1) => Close (2).

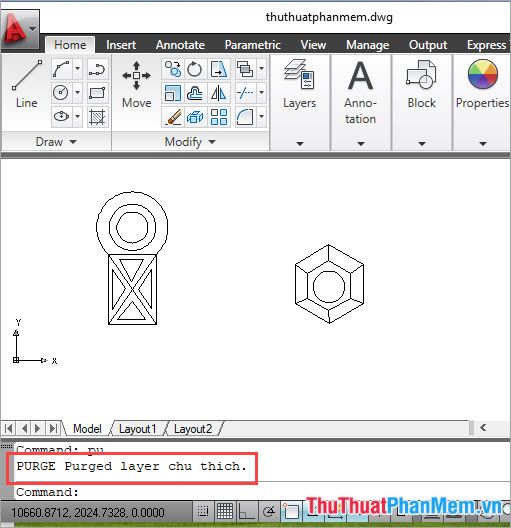

Sau khi xóa layer, bạn sẽ thấy dòng chữ Purge layer… xuất hiện trong phần lệnh, là dấu hiệu rằng layer đã được xóa thành công.
Thông qua hướng dẫn trên, bạn đã nắm vững các cách phổ biến để xóa layer trong Cad và nhận biết những layer có thể xóa. Chúc bạn thành công!
