IGBT bếp từ: Định nghĩa, Nguyên nhân và Cách khắc phục khi IGBT bếp từ nổ

IGBT, linh kiện quan trọng không thể thiếu trong bếp từ. Tuy nhiên, nhiều người vẫn chưa rõ IGBT bếp từ là gì, cấu tạo và loại hình như thế nào? Nguyên nhân IGBT bếp từ nổ và cách khắc phục được giải đáp tại đây!

1. Khám phá về IGBT bếp từ

IGBT bếp từ, hay IGBT, là linh kiện bán dẫn công suất 3 cực. Nó đóng vai trò như công tắc điện tử, giúp bật tắt và chuyển đổi mạch điện trong bếp từ, giúp người dùng dễ dàng điều khiển thiết bị.

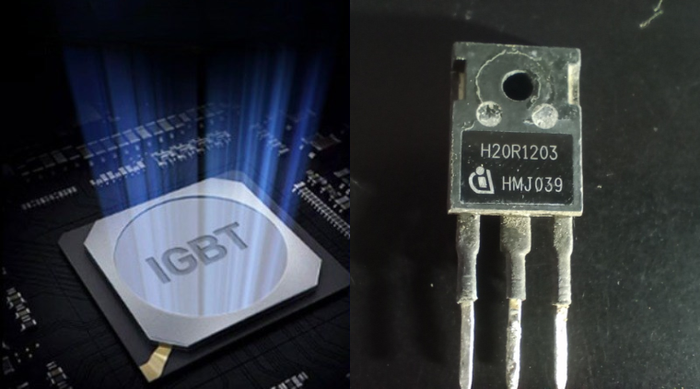

Hình ảnh IGBT bếp từ

2. Cấu tạo của IGBT bếp từ

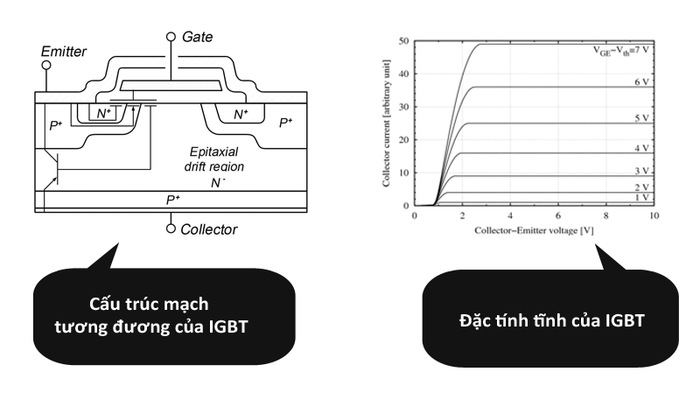

IGBT bếp từ và Cấu trúc Bán dẫn P-n-P

Mạch và Đặc tính của IGBT bếp từ

IGBT, còn được biết đến với nhiều tên gọi như MOSIGT, GEMFET, COMFET, IGT, có cấu trúc tương tự MOSFET nhưng với lớp nối thêm vào Collector, tạo thành cấu trúc bán dẫn P-n-P giữa Emitter và Collector. Khi có điện áp điều khiển Uge>0, IGBT dẫn và tạo dòng Collector nhờ các điện tử được tạo ra tương tự như cấu trúc MOSFET.

4. Hiểu rõ về cấu trúc mạch và đặc tính tĩnh của IGBT bếp từ

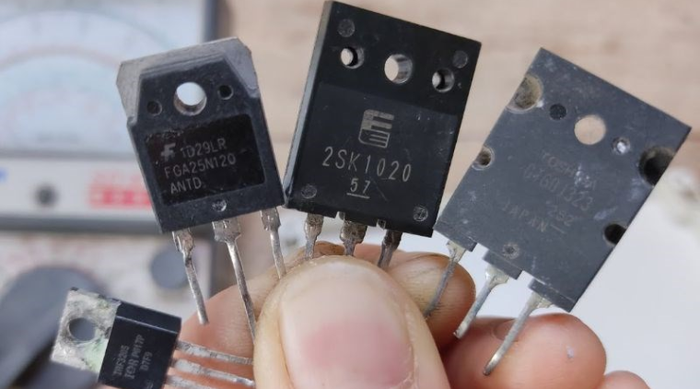

3. Loại hình IGBT bếp từ và Thương hiệu

Trên thị trường, có nhiều loại IGBT bếp từ từ các thương hiệu khác nhau như châu Âu, Trung Quốc, Nhật Bản. Tuy nhiên, chúng có thể được phân loại dựa trên nhiều tiêu chí khác nhau.

• Đối với bếp từ Trung Quốc, các mã IGBT bếp từ bao gồm: FGA15N120, FGA20N120, FGA25N120, FGA 30N120, FGA40N120, FGA 50N120`
• Với bếp từ từ châu Âu và dòng IGBT họ FGA, bạn nên chọn từ 30A trở lên, bao gồm các mã như GT40WR21, GT40T301, FGH40N160, K40T120, 40R22.
• Đối với bếp từ Nhật Bản, khi thay thế IGBT, bạn có thể chọn từ các mã sau: GT60N321, GT60J321

4. Hướng dẫn đo kiểm IGBT bếp từ

Khi thực hiện việc đo kiểm IGBT, bạn thường sử dụng đồng hồ vạn năng để xác định tình trạng sống hoặc chết của IGBT trong bếp từ. Dưới đây là các bước thực hiện:

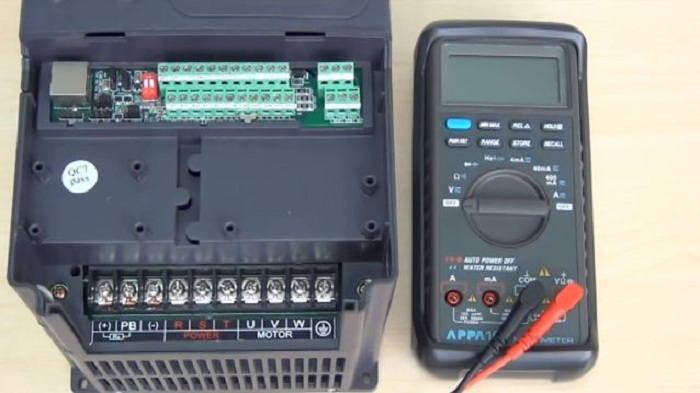

Hướng dẫn đo kiểm IGBT bếp từ bằng đồng hồ vạn năng


Bước 1: Tháo IGBT ra khỏi thiết bị bạn đang sử dụng

Bước 2: Nối ngắn hai chân Gate và Emittor, sau đó cấp điện áp khoảng 12V

Bước 3: Sử dụng đồng hồ vạn năng ở chế độ kiểm tra diode, đặt cực dương của que đo lên chân Emittor và cực âm lên chân Collector. Kiểm tra xem kim đồng hồ đã thể hiện điện áp trên diode của IGBT chưa.

Bước 4: Nối ngược lại với bước 3 và kiểm tra đồng hồ vạn năng, nếu kim đồng hồ chỉ hở mạch hoặc có điện trở lớn thì là OK.

5. Nguyên nhân khiến IGBT bếp từ nổ

Đối với những gia đình sử dụng bếp từ, thường xuyên xảy ra hiện tượng nổ IGBT. Vấn đề này xuất phát từ nhiều nguyên nhân khác nhau, trong đó có những lý do sau:

IGBT chất lượng kém

Nguyên nhân chính là bếp từ của bạn sử dụng bộ biến tần kém chất lượng, đặc biệt là ở các dòng bếp từ giá rẻ, bếp nhái không có nguồn gốc rõ ràng.

Chọn sai mã IGBT cho bếp từ

IGBT bếp từ có nhiều loại mã khác nhau và mỗi mã phù hợp với từng loại bo mạch của bếp. Khi thay thế IGBT, cần kiểm tra xem mã có phù hợp với bo mạch không. Chọn sai có thể làm IGBT hỏng, thậm chí chảy nổ.

Kết nối IGBT với nguồn điện sai lệch

IGBT bếp từ cấu tạo giống transistor và là bộ biến tần hiệu quả cho bếp từ. Nhưng nếu kết nối IGBT với nguồn điện không đúng, có thể là nguyên nhân gây nổ bếp từ.

Ngoài ra, còn các nguyên nhân khác như chập cầu nắn diot, lỗi mạch driver, IGBT hoạt động quá công suất trong thời gian dài và liên tục.

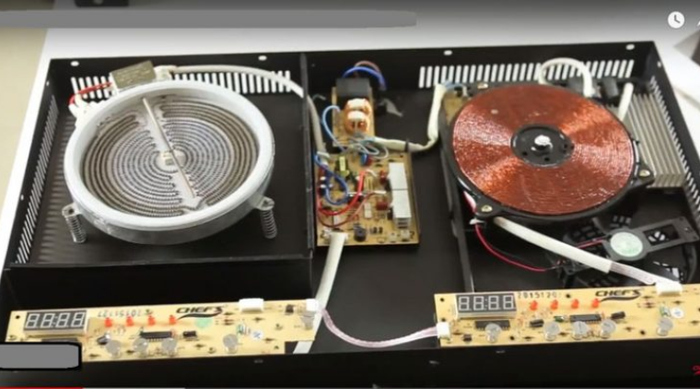

3 nguyên nhân chính dẫn đến hiện tượng IGBT bếp từ nổ

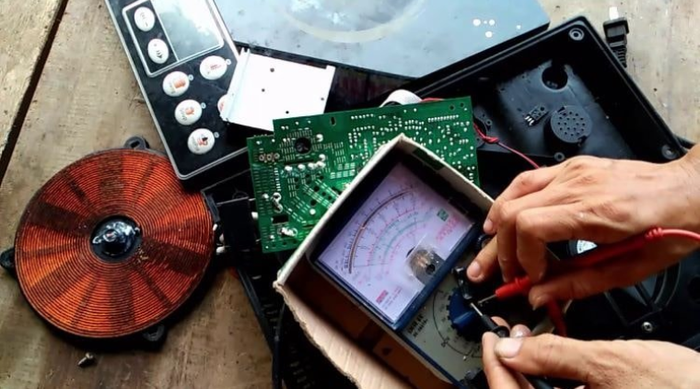

6. Giải quyết vấn đề khi IGBT bếp từ nổ

Một trong những giải pháp hiệu quả khi gặp tình trạng nổ IGBT bếp từ là lựa chọn công suất IGBT phù hợp với loại bếp từ đang sử dụng.

Để đảm bảo an toàn và độ chính xác, bạn nên tìm sự hỗ trợ từ nhân viên kỹ thuật để họ giúp bạn thay thế, sửa chữa bếp từ và xác định nguyên nhân nổ IGBT để chọn đúng mã sò với công suất thích hợp.

7. Lưu ý khi thay thế IGBT bếp từ

- Khi thay thế IGBT cho bếp từ, cả khi tự thay thế hoặc được nhân viên kỹ thuật thực hiện, hãy ghi nhớ những điều quan trọng sau:

- Trước khi lắp đặt mâm dây cho bếp từ, hãy thử nghiệm và kiểm tra cẩn thận khối công suất và tầng kích của IGBT.

- IGBT bếp từ có thể dễ hỏng khi bị xung điều khiển sau, quá dòng hoặc quá áp. Để khắc phục, bạn cần thay thế IGBT với thông số tốt hơn hoặc bằng loại đã hỏng.

- Đề xuất tham khảo ý kiến của các chuyên gia có kinh nghiệm trước khi thay thế IGBT cho bếp từ để đảm bảo sự chính xác và nhanh chóng.

Trong bài viết này, chúng tôi đã giới thiệu về IGBT bếp từ, cùng với nguyên nhân và cách khắc phục khi IGBT bếp từ nổ. Hi vọng thông tin này giúp bạn sử dụng bếp từ và IGBT một cách an toàn và hiệu quả hơn.
