Xin chào các bạn yêu công nghệ!Mục Đích: Trong bài viết này, mình sẽ chia sẻ một phương pháp độc đáo để cải thiện độ ổn định và hiệu suất làm việc của iPad Pro M1. Đừng ngần ngại áp dụng ngay cho mọi thiết bị từ điện thoại đến máy tính bảng nhé.
Dụng cụ: Đơn giản và tiết kiệm chi phí, bạn chỉ cần sở hữu một tấm đồng hoặc nhôm mỏng với độ dày từ 0.2mm đến 0.4mm, một miếng silicon tản nhiệt và vài dải keo là bạn đã có thể bắt tay vào thực hiện ngay.
Lý do: Lý do mà tôi quyết định khám phá và nâng cao khả năng tản nhiệt cho iPad là vì chiếc iPad M1 sở hữu một con chip vô cùng mạnh mẽ. Chip M1 này còn xuất hiện trên các mô hình Macbook Air, Macbook Pro 13’ và cả Mac mini. Điểm đặc biệt giữa chúng chính là hệ thống tản nhiệt. Mac mini và Macbook Pro 13’ được trang bị hệ thống tản nhiệt chủ động với quạt, giúp duy trì nhiệt độ ổn định và đạt được hiệu suất tối đa. Dù không có quạt nhưng trên Macbook Air, Apple đã trang bị một tấm heatsink chất lượng, giúp máy đạt hiệu suất không kém phần so với Macbook Pro 13’.

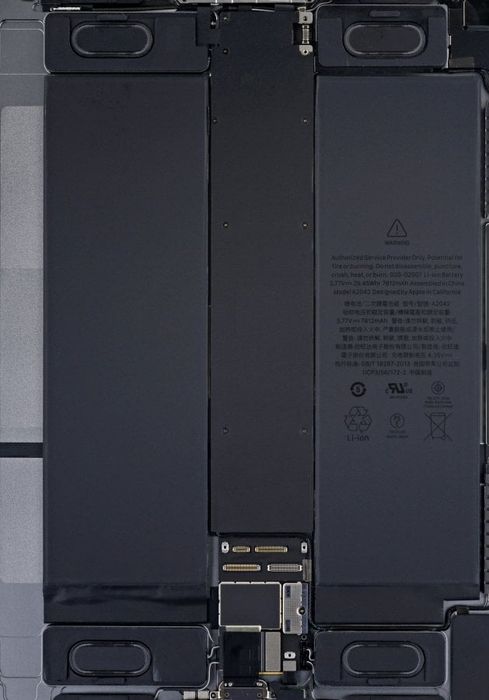

Fig. 2: Heatsink của iPad Pro M1 11’

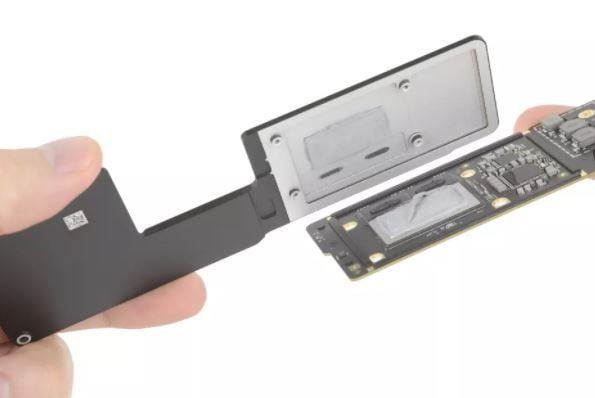

Hình 1 minh họa cho chúng ta cấu trúc tản nhiệt trên Macbook Air. Hình 2 là bức tranh về bo mạch của iPad Pro M1 11 inch với hệ thống tản nhiệt chỉ là một tấm đồng mỏng được bọc kín bằng lớp nhựa màu đen. Điều này giúp chúng ta hình dung phần nào về tầm quan trọng của hệ thống làm mát đối với hiệu suất của con chip M1.

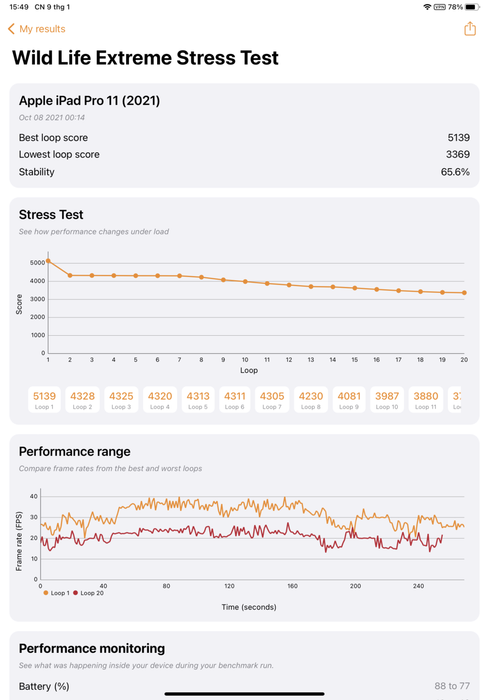

Hình 3 thể hiện độ ổn định khi chưa được trang bị heatsink
Tới đây, tôi sử dụng phần mềm 3D Mark với bài kiểm tra Wild Life Extreme Stress. Trong thử nghiệm này, iPad sẽ phải hoạt động ở công suất tối đa trong 20 phút. Kết quả ở Hình 3 sau một phút đầu tiên, hiệu suất của iPad giảm xuống còn 84% so với mức cao nhất. Hiệu suất này được duy trì trong 6 phút tiếp theo trước khi giảm xuống khoảng 65% so với hiệu suất ban đầu. Tổng cộng, hệ thống ổn định của iPad chỉ đạt khoảng 65%.
Điều không thể phủ nhận là kết quả 5000 điểm của chip M1 trên iPad là một thành tựu đáng kinh ngạc, khiến cho thậm chí cả Macbook Pro 13’ cũng phải ghen tị. Mặc dù đa phần người dùng không cần đến sức mạnh này, nhưng đôi khi sự đột ngột và mạnh mẽ của iPad M1 cũng là điều cần thiết, đặc biệt khi đối mặt với những dự án đòi hỏi sức mạnh khổng lồ. Apple đã chứng minh rằng họ không chỉ hướng đến việc render mà còn tối ưu hóa trải nghiệm người dùng ở mức độ tối đa. Chip M1 đúng là một lựa chọn đúng đắn cho iPad.
Quay lại với chiếc iPad của bạn, hãy nhớ rằng vị trí của chip M1 không chỉ đơn giản là một chip, mà nó còn là một phần của sự tinh tế trong thiết kế. Mặc dù logo táo nổi bật ngay bên trên chip nhưng chúng không phải là đối tượng liên kết chặt với khung nhôm. Điều này không chỉ là một vấn đề thẩm mỹ mà còn ảnh hưởng đến việc truyền nhiệt độ từ chip ra vỏ nhôm của máy.

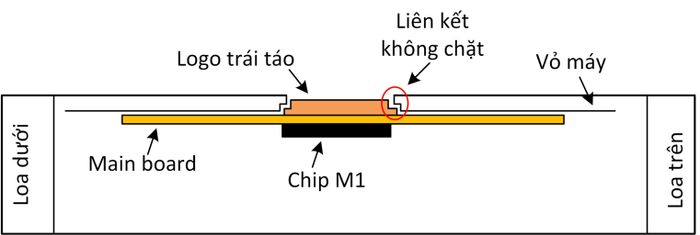

Fig. 4 Cấu trúc mặt lưng của iPad Pro M1 có vẻ như đã được thiết kế với sự cân nhắc tỉ mỉ, đặt sự chú ý vào việc tối ưu hóa truyền nhiệt độ và sự ổn định của hệ thống. Apple không chỉ chú trọng đến hiệu suất mà còn tạo ra một sản phẩm có thể vận hành mượt mà và ổn định trong mọi tình huống.
Để vượt qua thách thức này, tôi đã sáng tạo việc sử dụng một tấm đồng mảnh để tạo ra một con đường mới cho nhiệt độ có thể thoát ra khỏi chiếc iPad một cách dễ dàng. Các bạn có thể tham khảo Fig. 5 để hiểu rõ hơn.

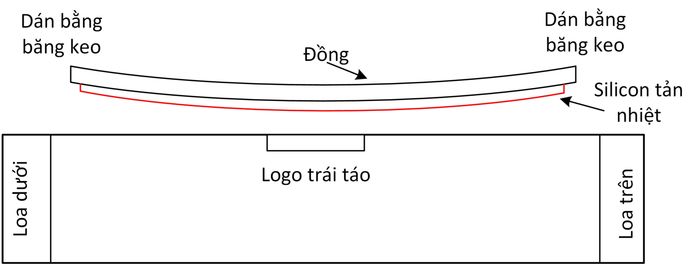

Fig. 5 Hệ thống tản nhiệt cho iPad Pro M1
Tôi đã lựa chọn sử dụng một tấm đồng mỏng có độ dày 0.3mm, tạo nên một bề mặt phẳng tuyệt vời. Sau đó, tôi uốn cong nó ở phần giữa để khi gắn vào mặt lưng iPad, tấm đồng sẽ ôm sát vào logo táo nổi tiếng. Giữa tấm đồng và vỏ máy, tôi thêm một lớp đệm silicon mỏng, đặc biệt thiết kế cho các linh kiện như MOSFET, IGBT. Tấm silicon này không chỉ giúp tăng diện tích tiếp xúc mà còn bảo vệ vỏ máy tránh khỏi trầy xước. Với cách làm này, khi tôi tháo máy ra để bán, giá trị của nó tăng lên đáng kể 😁.

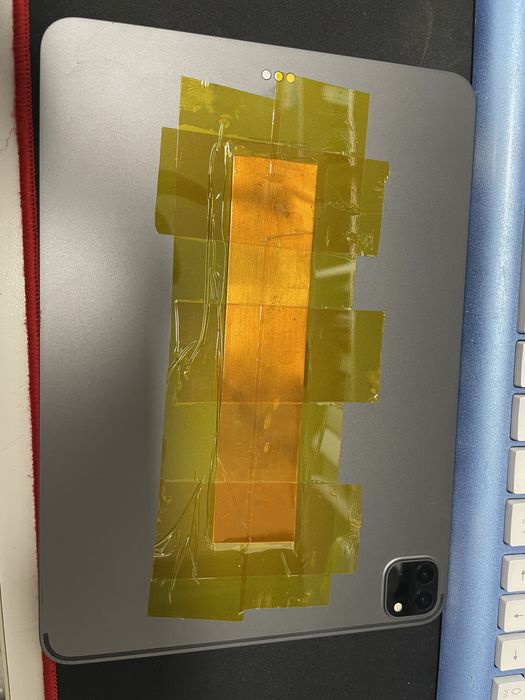

Hình ảnh số 6: Hiển thị thực tế của sản phẩm

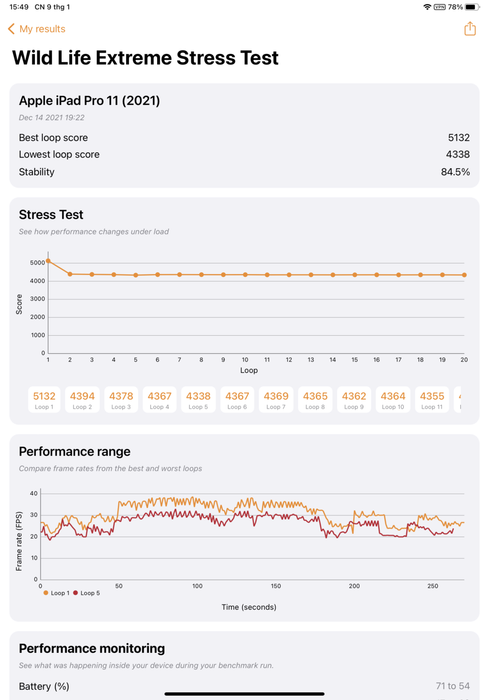

Hình số 7: Kiểm thử độ ổn định sau khi được trang bị bộ tản nhiệtSau khi thêm vào bộ tản nhiệt, nhìn từ hình số 7, chúng ta có thể thấy iPad đã trở nên ổn định hơn, máy có thể duy trì hiệu suất tối đa ở mức 85% trong khoảng thời gian lên đến 20 phút.
Phần kết:
Ưu điểm
