Kết nối MHL là gì? Cách sử dụng kết nối MHL để trình chiếu hình ảnh ngoại vi

MHL là tiêu chuẩn công nghệ hỗ trợ hiển thị nội dung từ điện thoại và laptop lên màn hình TV với chất lượng hình ảnh và âm thanh cao cấp hơn. Trong bài viết này, chúng ta sẽ khám phá thông tin về kết nối MHL và cách sử dụng nó để xuất hình ảnh ra ngoài. Hãy đọc ngay!

1. Khái niệm về kết nối MHL

Kết nối MHL, hay còn gọi là Mobile High-Definition Link, là một tiêu chuẩn công nghiệp với giao diện truyền âm thanh và hình ảnh từ một thiết bị di động ra một màn hình ngoài. Hiện nay, MHL được sử dụng phổ biến để xuất nội dung từ điện thoại di động, máy tính bảng lên màn hình TV.

MHL là tiêu chuẩn công nghệ hỗ trợ hiển thị nội dung từ điện thoại và laptop lên màn hình TV

Kết nối MHL không chỉ giúp xuất hình ảnh với độ phân giải cao lên đến Full-HD 1080p và hỗ trợ âm thanh chuẩn 7.1 surround, mà còn có khả năng sạc pin cho thiết bị. Được phát triển trên nền tảng công nghệ Transmission – Minimized Differential Signaling (TMDS).

2. Đặc điểm nổi bật của MHL

MHL không chỉ được ứng dụng rộng rãi trong việc phát nội dung hình ảnh và âm thanh mà còn có những tính năng độc đáo sau đây:

- Hiển thị trực tiếp nội dung đang xuất hiện trên màn hình của thiết bị di động lên màn hình ngoại vi.

- Cho phép xuất hình ảnh đồng thời sạc thiết bị, giúp bạn thoải mái mà không lo hết pin. Điều này là một điểm độc đáo của kết nối MHL.

- Có khả năng sử dụng cổng vật lý chung với micro USB, không cần cổng HDMI riêng, giúp tiết kiệm không gian trên các thiết bị di động.

Những đặc điểm nổi bật của kết nối MHL

- Truyền tải hình ảnh chất lượng cao không nén đến độ phân giải tối đa 1920 x 1080p với tần suất là 30Hz (MHL 1.0) hoặc 60Hz (MHL 2.0).

- Hỗ trợ truyền âm thanh vòm không nén 8 kênh (7.1).

- Cung cấp đầy đủ tính năng bảo vệ bản quyền số với công nghệ HDCP (High-bandwidth Digital Content Protection).

3. Thông tin chi tiết về kết nối MHL

MHL hoàn toàn tự do, không bị ràng buộc bởi kết nối phần cứng cụ thể; toàn bộ quá trình truyền và nhận tín hiệu đều được quản lý bởi công nghệ MHL.

Trong quá trình sử dụng, màn hình ngoài không chỉ là nguồn cấp nguồn mà còn giúp thiết bị di động của bạn. Bạn có thể dễ dàng xuất hình ảnh từ MHL chỉ thông qua một sợi cáp duy nhất, và remote của HDTV cũng có thể điều khiển thiết bị di động.

Kết nối MHL đặc biệt hữu ích khi bạn muốn trực tiếp chia sẻ hình ảnh từ thiết bị của mình sang một thiết bị khác với cổng MHL tương thích. Đơn giản chỉ cần sử dụng một sợi cáp với đầu microUSB cắm vào smartphone và đầu HDMI cắm vào TV.

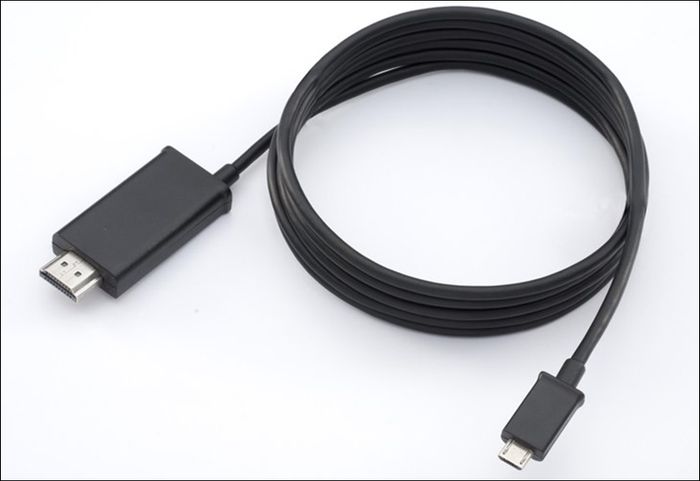

MHL giúp thuận tiện hóa quá trình xuất hình ảnh chỉ với một sợi cáp duy nhất.

Mặc dù có ít màn hình hỗ trợ MHL trực tiếp vào cổng HDMI, nhưng bạn có thể sử dụng adapter trung gian để kết nối thông qua cổng HDMI thông thường. Adapter này được trang bị chip xử lý để chuyển đổi tín hiệu MHL thành tín hiệu tương thích với HDMI, thường cần cấp nguồn riêng cho adapter để hoạt động.

Ngày nay, MHL phổ biến khi tích hợp vào cổng microUSB 5 chân và thường được sử dụng thông qua adapter. Phương pháp này áp dụng cho nhiều smartphone và tablet của các thương hiệu như Samsung, HTC, Sony, LG, Pantech, Onkyo, Huawei,...

MHL thường được tích hợp vào cổng microUSB 5 chân, là phổ biến nhất trong các thiết bị di động.

Đối với Samsung Galaxy Tab S3 và Samsung Galaxy Note 20 Ultra, bạn có thể sử dụng adapter MHL-HDMI để kết nối thông qua cổng microUSB loại 11 chân. Bạn sẽ có khả năng xuất hình ảnh và âm thanh ra ngoài, đồng thời sử dụng cổng USB để chép dữ liệu. Đặc biệt, thiết bị có thể cung cấp nguồn trực tiếp cho adapter HML-HDMI mà không cần nguồn riêng, khác biệt so với các adapter của LG hay HTC.

4. Chi tiết về chip MHL

Công nghệ MHL được điều khiển bởi những con chip đỉnh cao do Silicon Image độc quyền phát triển và sản xuất. Trong chuẩn MHL 2.0, có hai con chip nổi bật là SiI8240 MHL transmitter (sử dụng cho điện thoại, máy tính bảng, camera, máy tính xách tay để truyền tín hiệu) và SiI9617 MHL-to-HDMI Bridge (sử dụng cho dock hoặc adapter trung gian giữa thiết bị di động và TV).

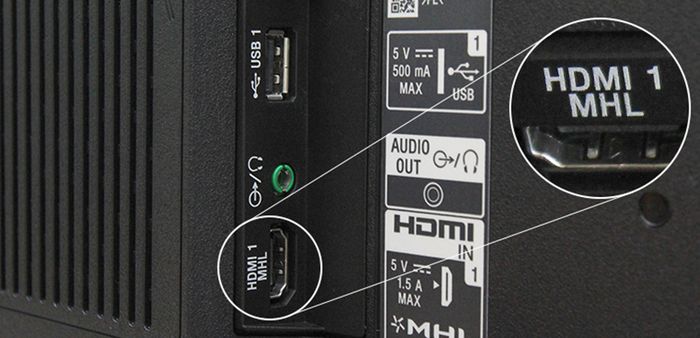

Thông tin đặc biệt về chip MHL

Các con chip này hỗ trợ xuất hình ảnh 1080p, hiển thị hình ảnh 3D, và có khả năng cấp nguồn để vận hành hoặc sạc thiết bị với tốc độ nhanh gấp đôi so với MHL 1.0. Theo Silicon Image, SiI8240 là bộ phát MHL đầu tiên hỗ trợ độ phân giải 1080p 60Hz, giúp các thiết bị truyền hình ảnh với tốc độ 60 khung hình/giây lên màn hình ngoại vi. SiI8240 có chân cắm tương thích với con chip SiI9244 của MHL 1.0, giúp nhà sản xuất dễ dàng tích hợp vào sản phẩm của mình.

5. Điều kiện cần thiết cho việc sử dụng MHL

Khi muốn tận hưởng tiện ích của MHL, bạn cần đảm bảo tuân theo các điều kiện sau:

- Cả thiết bị nguồn và thiết bị hiển thị đều phải được kết nối thông qua công nghệ MHL.

- Sử dụng cáp MHL chất lượng.

- Trải nghiệm âm thanh (nhạc), video, ảnh hoặc nội dung đa phương tiện trên cả hai thiết bị với sự hỗ trợ đặc biệt.

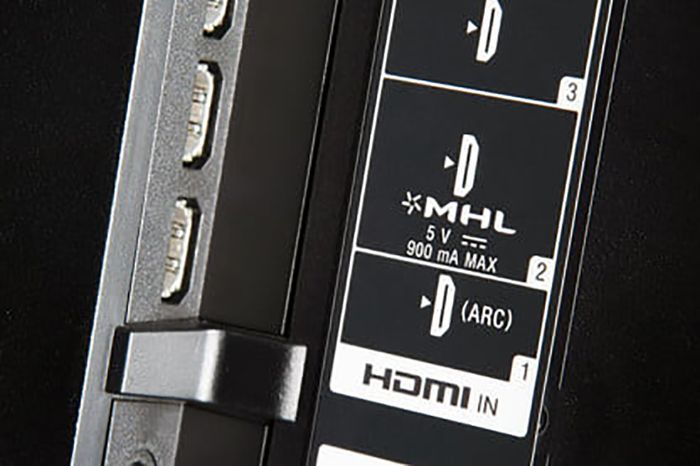

Các điều kiện cần thiết để sử dụng MHL

6. Thao tác sử dụng MHL để hiển thị hình ảnh ngoại vi

Áp dụng bằng adapter

Để tận dụng MHL trên các thiết bị di động hiện nay, bạn có thể sử dụng adapter như sau:

- Sử dụng adapter chính hãng MHL-HDMI.

- Kết nối với adapter bằng cáp MicroUSB hoặc USB để cung cấp nguồn.

- Một thiết bị tương thích với MHL và một TV có cổng HDMI.

- Sử dụng cáp HDMI loại Full-size (cáp từ laptop hoặc set-top box ra TV).

- Khi kết nối hoàn tất, điện thoại hoặc máy tính của bạn sẽ tự động thông báo về việc kết nối đã được thiết lập. Hình ảnh từ màn hình thiết bị sẽ được trình chiếu trực tiếp lên TV.

Sử dụng MHL để trình chiếu hình ảnh ra ngoài thông qua adapter

Trực tiếp kết nối

Nếu TV hoặc màn hình của bạn có cổng HDMI tương thích với MHL, chỉ cần mua sợi cáp HDMI – MicroUSB tích hợp MHL. Kết nối một đầu vào điện thoại, đầu ra vào TV để sử dụng. Tuy nhiên, cáp này hiện chưa phổ biến nên có thể khó tìm hơn adapter.

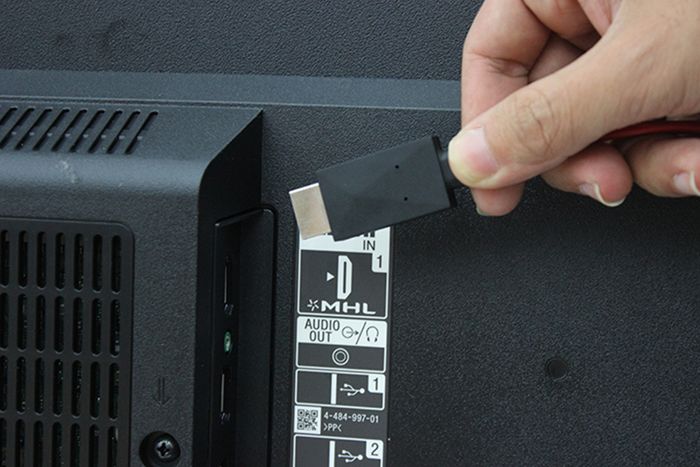

Sử dụng MHL để trình chiếu hình ảnh ra ngoài bằng cách cắm trực tiếp

Chúc hy vọng bạn đã có những kiến thức hữu ích về kết nối MHL sau khi đọc bài viết này và biết cách sử dụng kết nối MHL để hiển thị hình ảnh ra ngoài. Cảm ơn mọi người đã theo dõi bài viết, mong sẽ gặp lại tất cả các bạn trong những bài viết sắp tới!
