Canon EOS R7, chiếc máy ảnh cảm biến APS-C với độ phân giải 32,5MP và khả năng quay video 4K60 của Canon. Hãy đồng hành cùng chúng tôi khám phá linh kiện bên trong chiếc máy ảnh này!
Trước khi khám phá, hãy chiêm ngưỡng thiết kế và bố cục của máy.

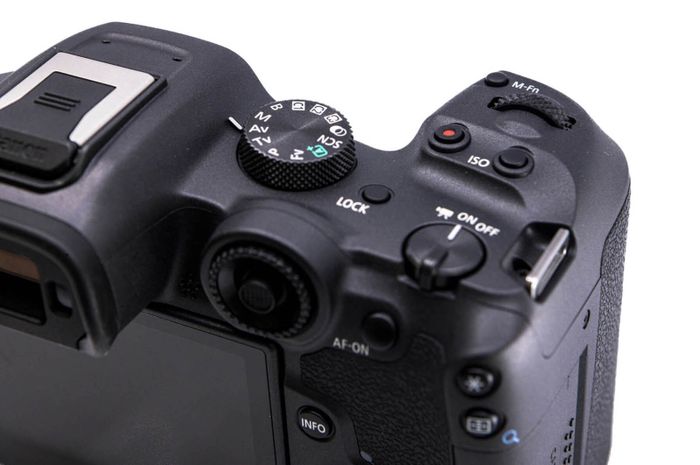

Trước khi mở nắp, hãy cùng nhau đánh giá form và bố cục phím của chiếc máy, đây là những điểm quan trọng mà bạn không nên bỏ qua.

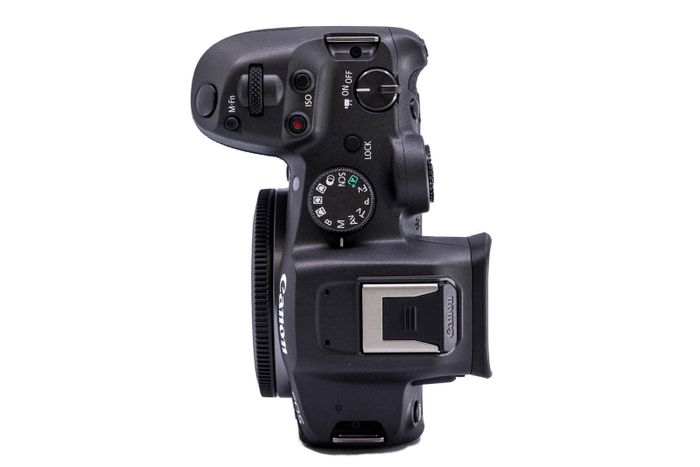

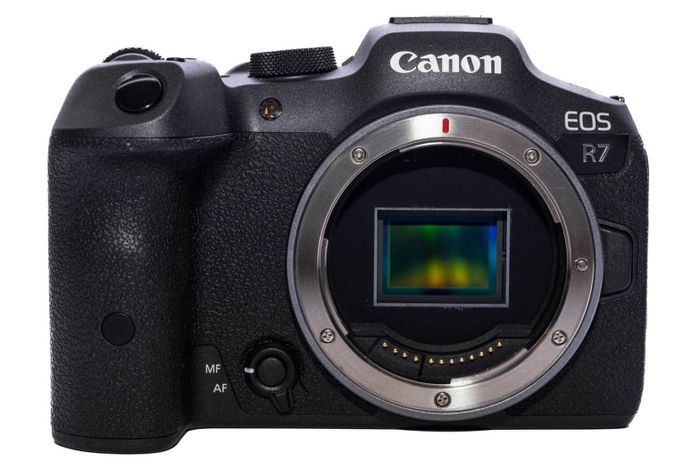

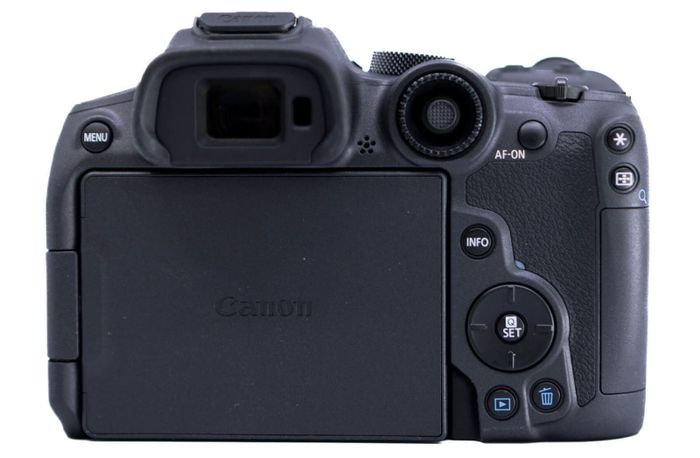

Khám phá vẻ đẹp trước và sau của Canon EOS R7.
Ở phía bên phải, bạn sẽ tận hưởng trải nghiệm với 2 ốc lộ thiên có thể điều chỉnh theo ý muốn.

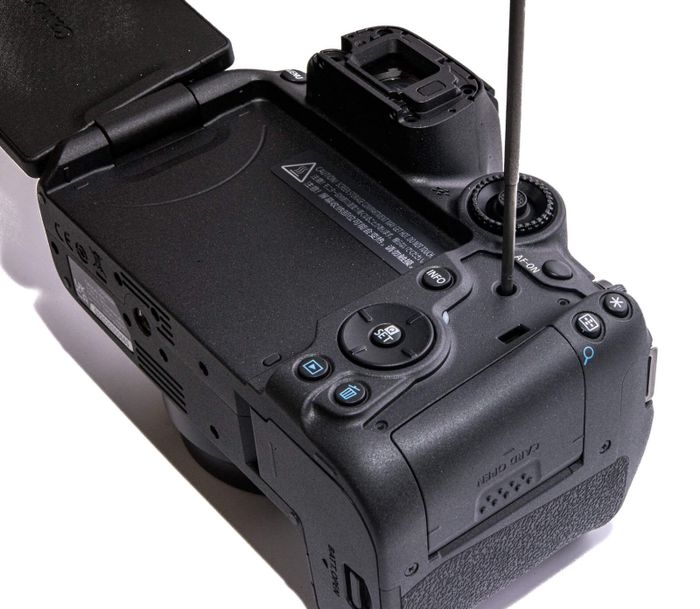

Phía dưới ống ngắm điện tử, bạn sẽ gặp 2 ốc đặc biệt, tạo ra một tính năng độc đáo khi có thể mở chúng ra phía trước.

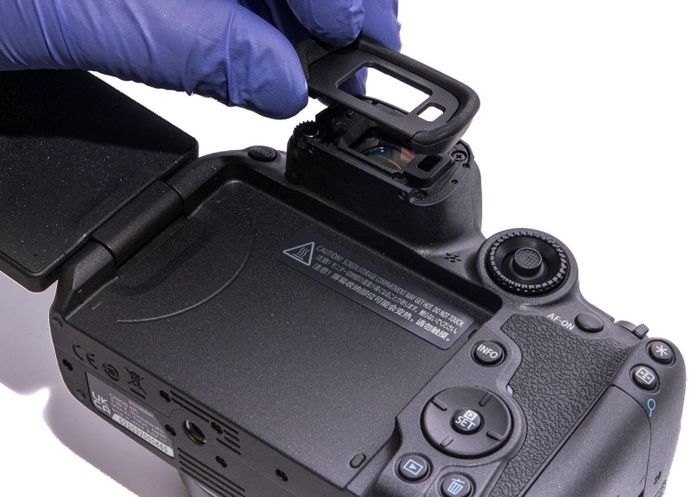

Một sự thú vị cho những ai chưa biết, eyecup trên R7 được kết hợp chặt với thân máy và cần tháo ốc để lấy ra, không giống như hệ thống ngàm tháo trước của nhiều máy Canon trước đây.

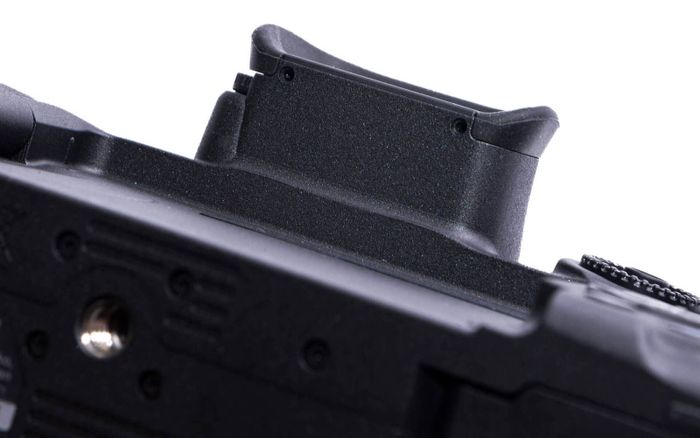

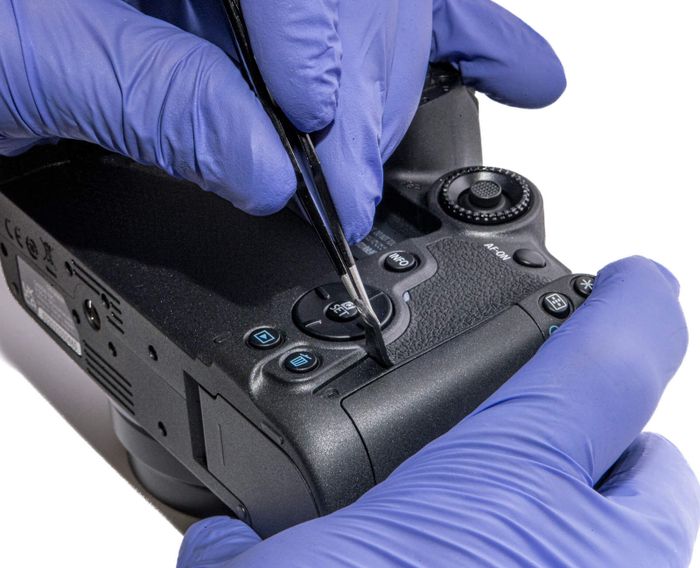

Bước tiếp theo là khám phá các lớp ốc tinh tế nằm dưới lớp cao su giả da tại khu vực báng tay cầm phía trước.

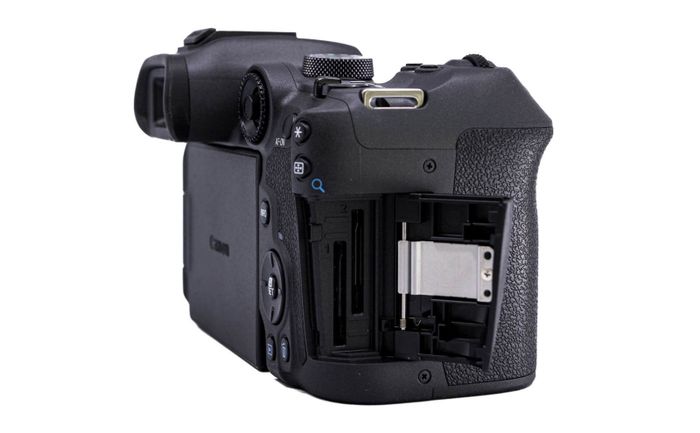

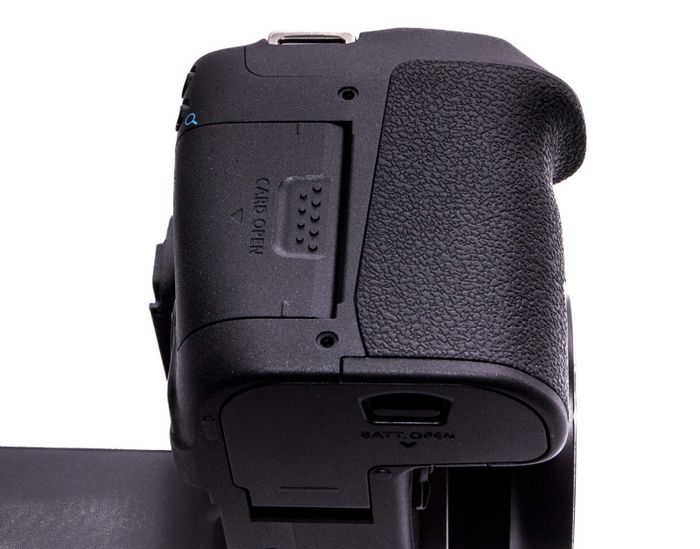

Và đến phần thú vị, chúng ta gặp 2 ốc tại khu vực khe cắm thẻ nhớ, điểm đáng chú ý này cần được xem xét kỹ lưỡng.

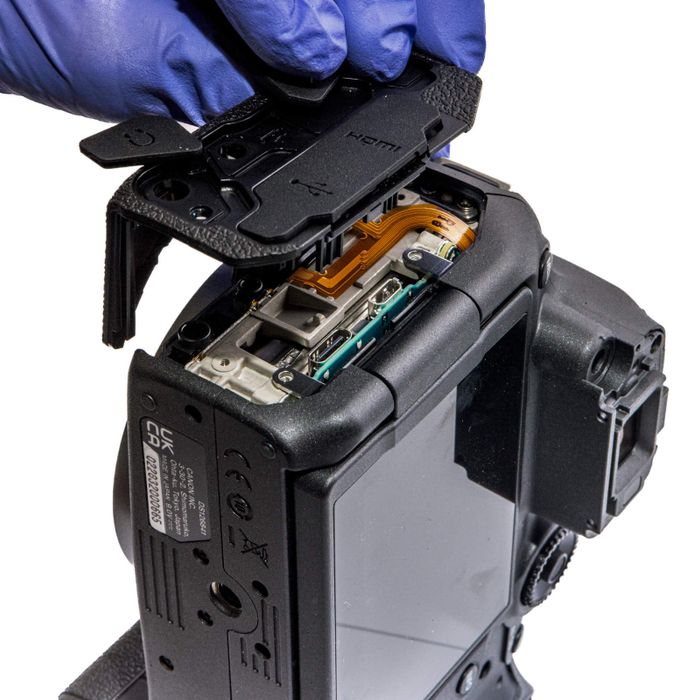

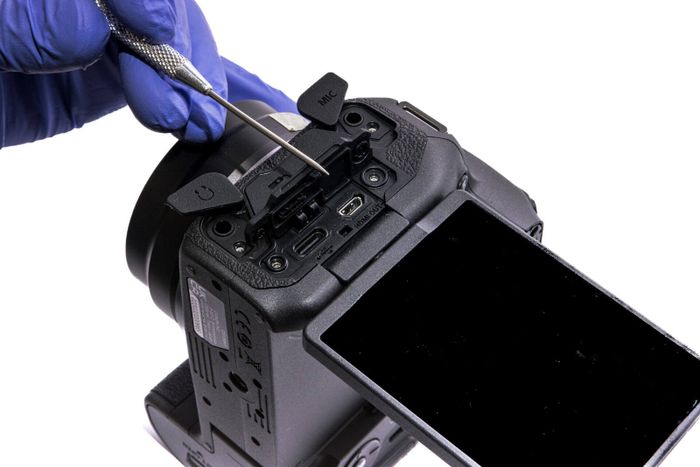

Bước tiếp theo, chúng ta đến với ốc phía bên khu vực cổng kết nối, nơi có những bí mật được hé lộ.

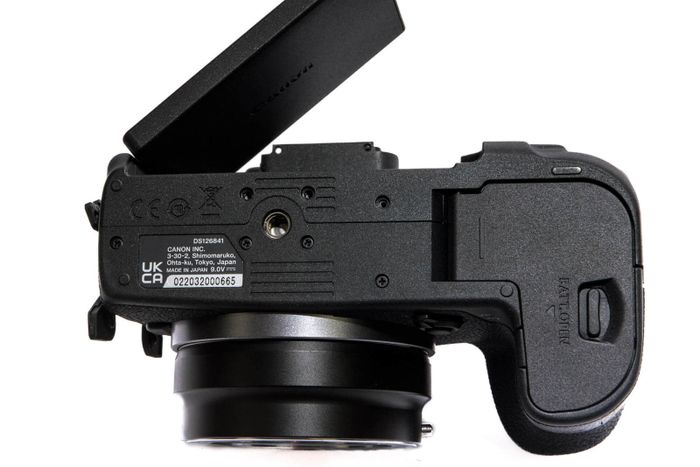

Khám phá ngay ốc dưới đáy máy, nơi có số lượng ốc nhiều nhất trong toàn bộ máy.

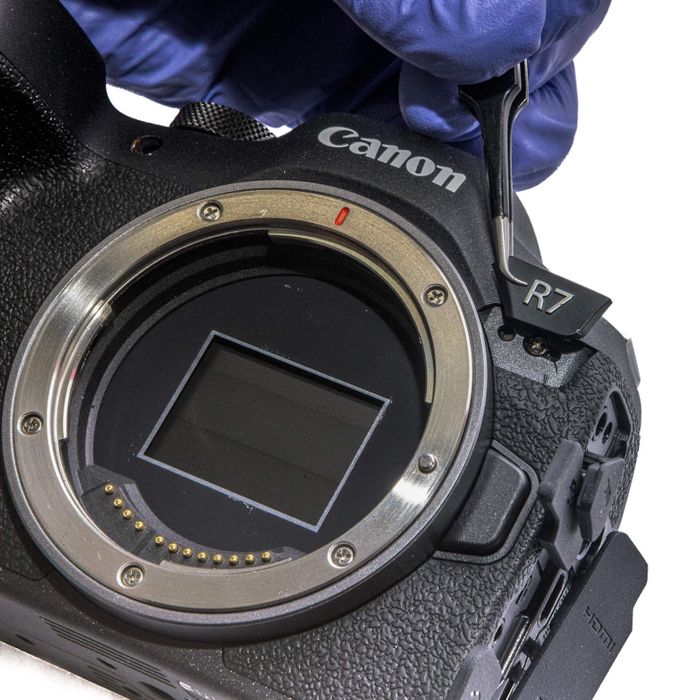

Cuối cùng, dành một chút quan sát cho những chiếc ốc tinh tế ở phía mặt trước, ẩn sau lớp cao su, hãy kiểm tra cẩn thận.

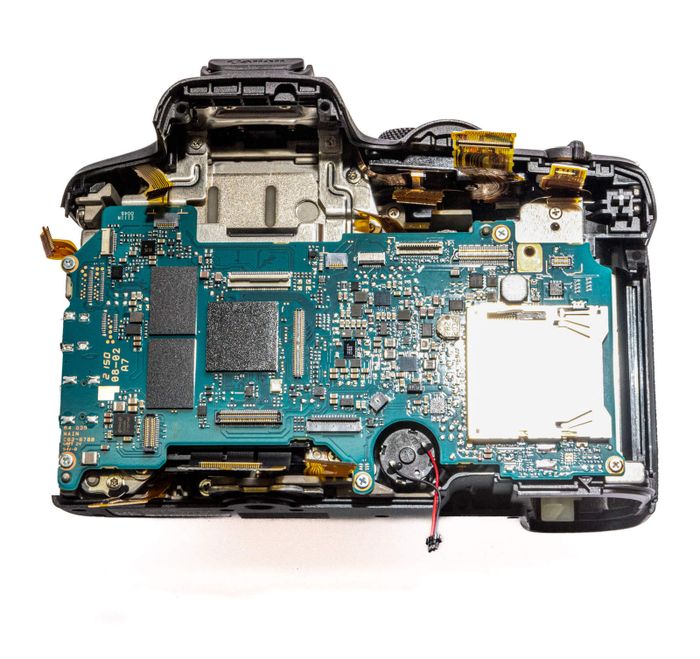

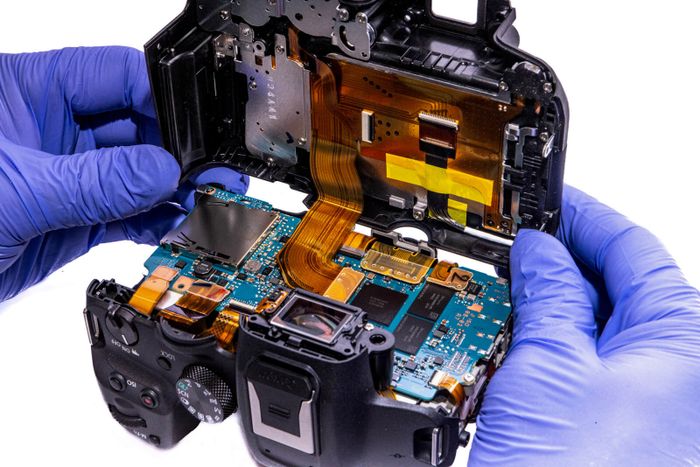

Sau khi tháo hết các ốc, bạn có thể mở máy và khám phá mặt sau, bao gồm cả màn hình và bảng điều khiển ở khu vực cổng kết nối.

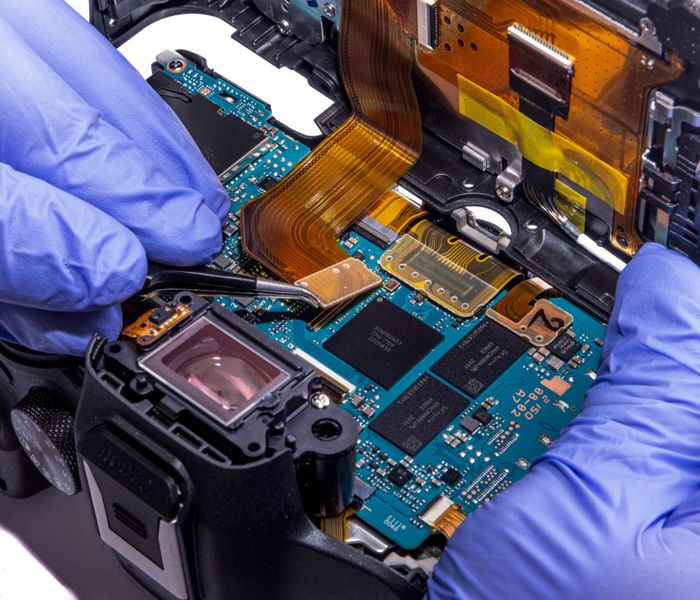

Chuyển sang bước tiếp theo, tháo cáp siêu to khổng lồ kết nối bo mạch chủ với phần màn hình phía sau.

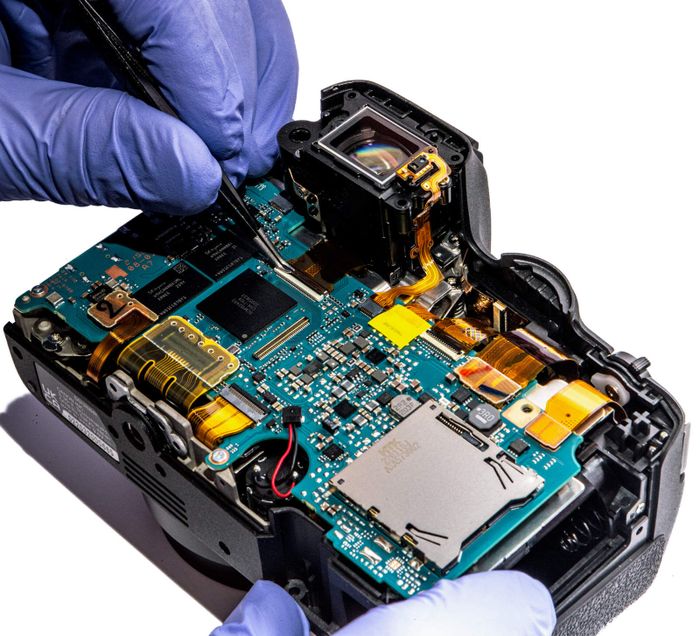

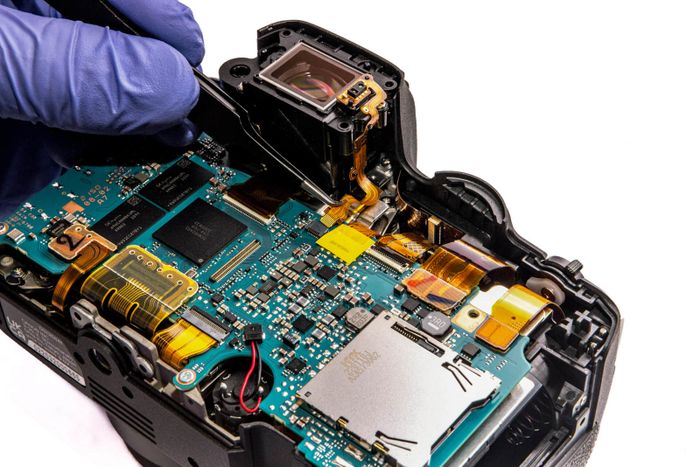

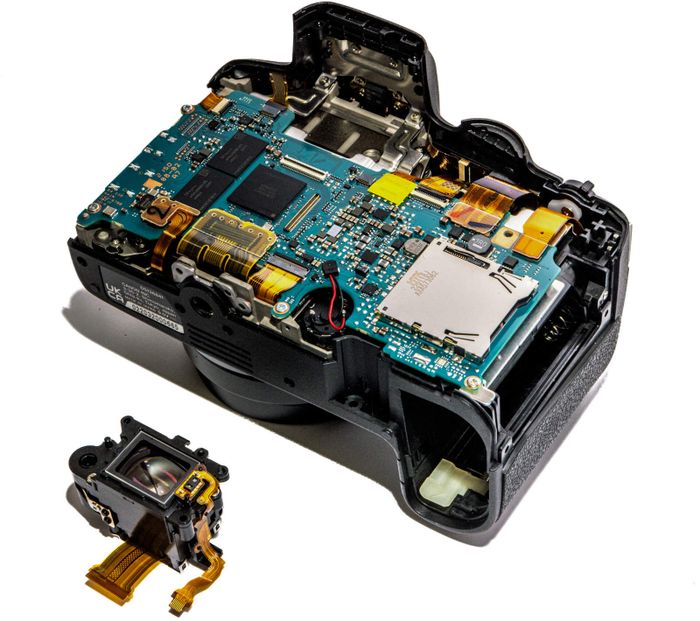

Để loại bỏ bo mạch chủ, bạn cần tháo kính ngắm EVF ra trước, vì nó đặt chồng lên phía trên của bo mạch chủ.

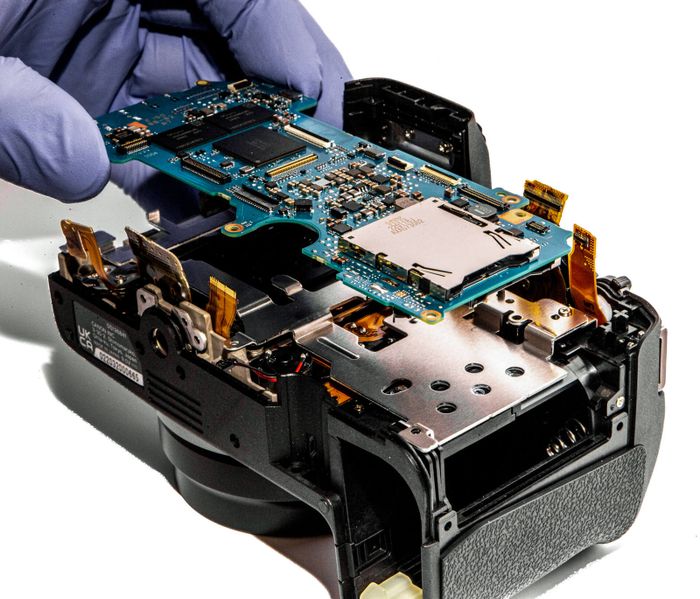

Khi bạn đã tháo hết các jack cắm, bo mạch chủ trở nên nằm trong tay bạn. Phía dưới bo mạch chủ, các bộ phận tản nhiệt bằng kim loại đang chờ đón.

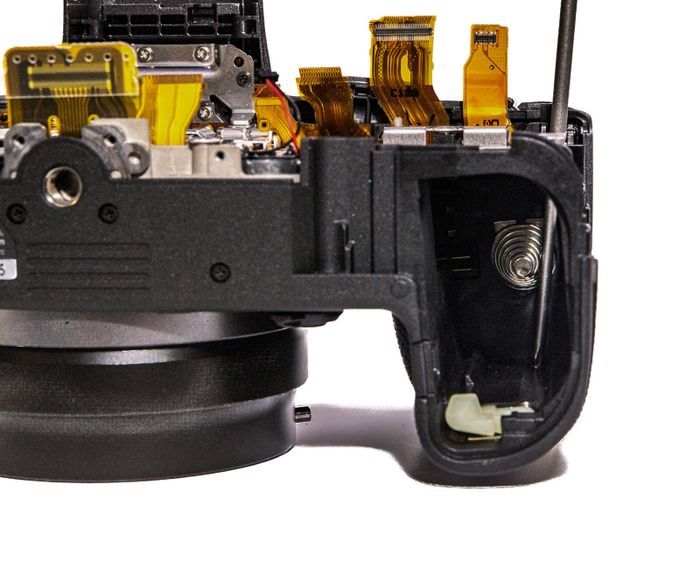

Sau đó, hãy vặn những ốc ở các vị trí chiến lược, bao gồm cả khu vực treo dây đeo, các ốc cố định bộ phận tản nhiệt và ốc nằm trong khu vực pin.

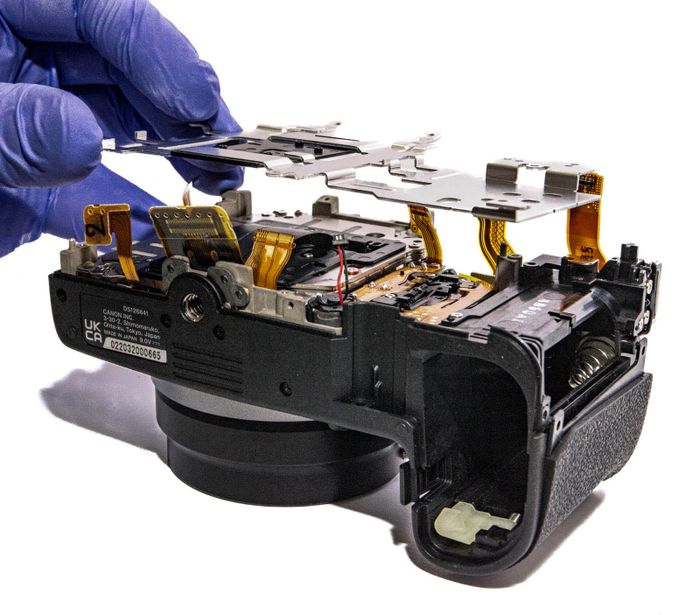

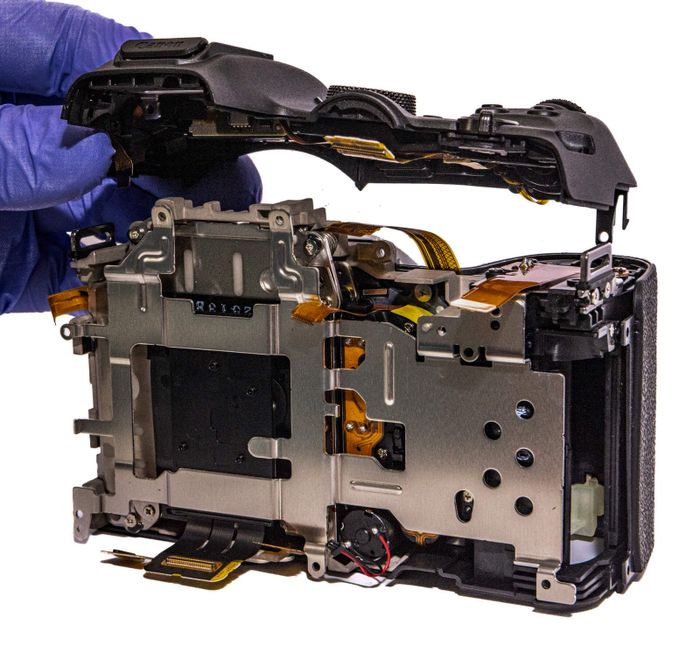

Sau khi loại bỏ những ốc này, bạn sẽ có thể tháo nắp trên và bộ phận tản nhiệt, đồng thời chúng đóng vai trò làm khung cố định khi rời khỏi thân máy.

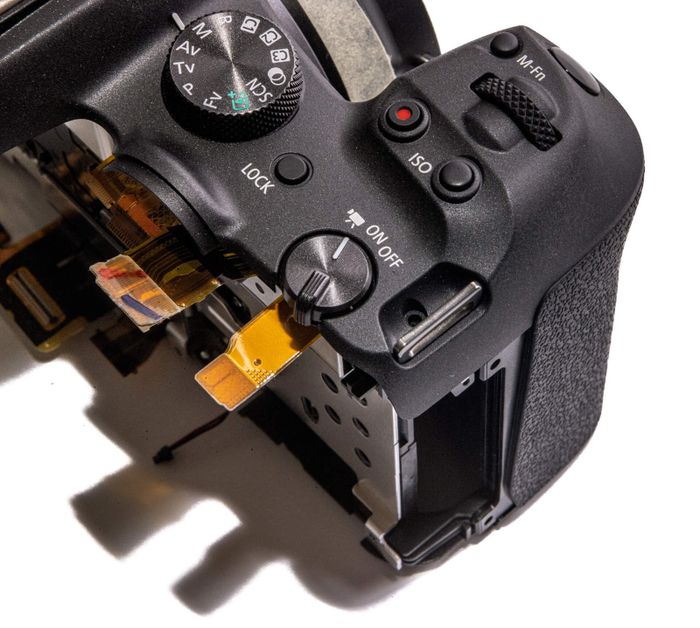

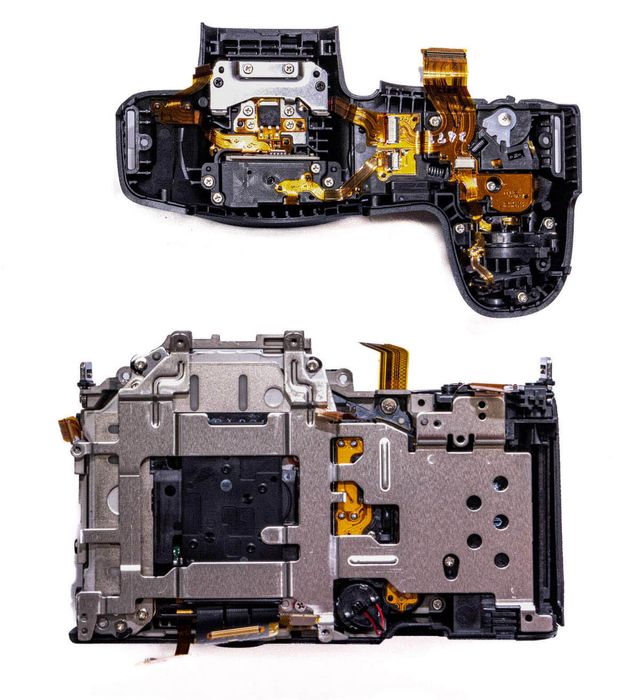

Khám phá nét đặc biệt bên trong nắp trên và chiêm ngưỡng bộ phận tản nhiệt.

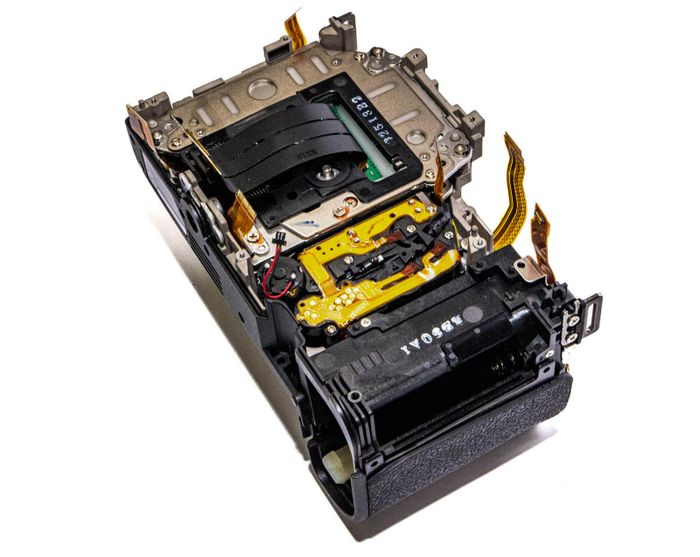

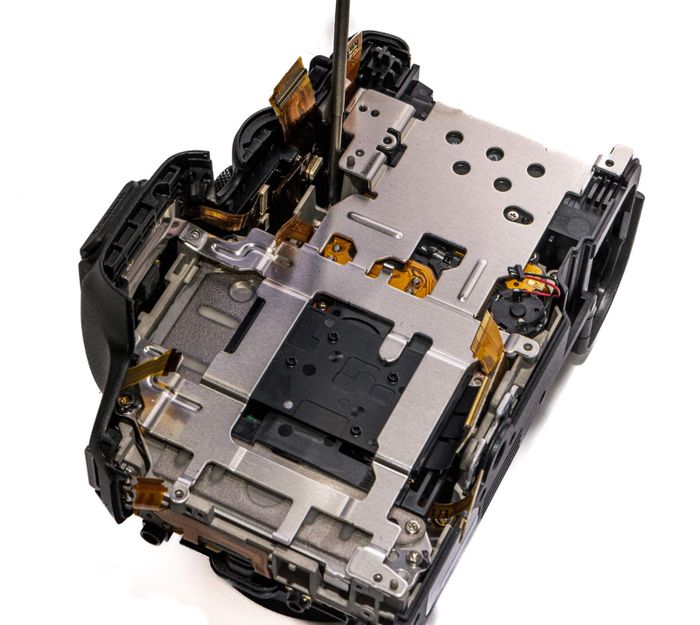

Sau khi tháo bỏ bộ phận tản nhiệt, phía dưới sẽ là khu vực chính của khung máy và nơi nâng đỡ cảm biến máy ảnh. Ba sợi dây cáp màu đen lớn này kết nối chặt cảm biến với bo mạch chủ.

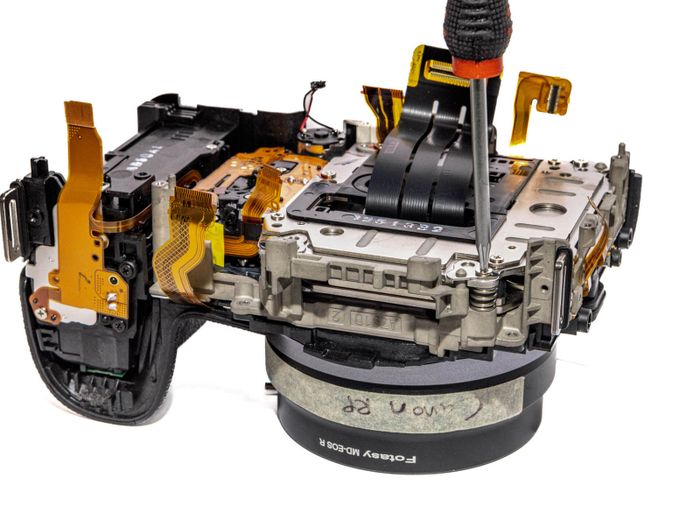

Tiếp theo, loại bỏ những ốc còn lại giữ cụm cảm biến và các bộ phận chống rung cảm biến.

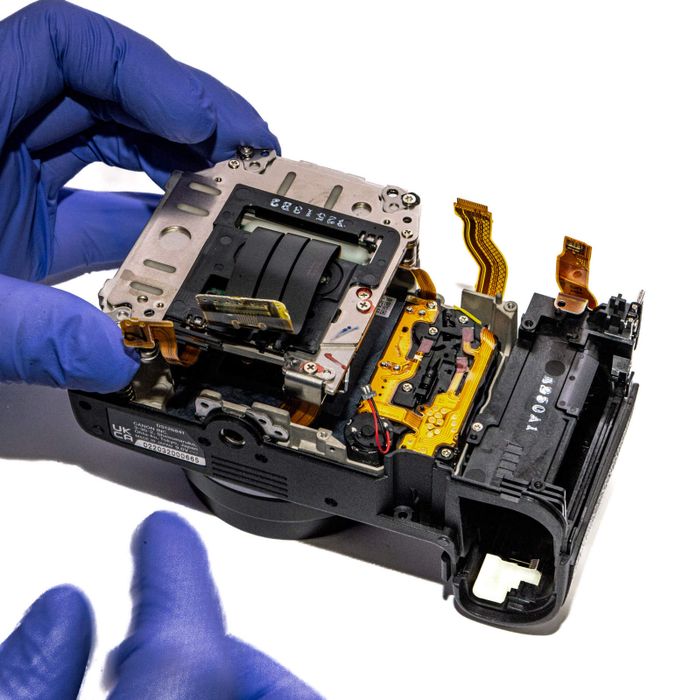

Chính là lúc tháo cụm cảm biến ra khỏi Canon EOS R7.

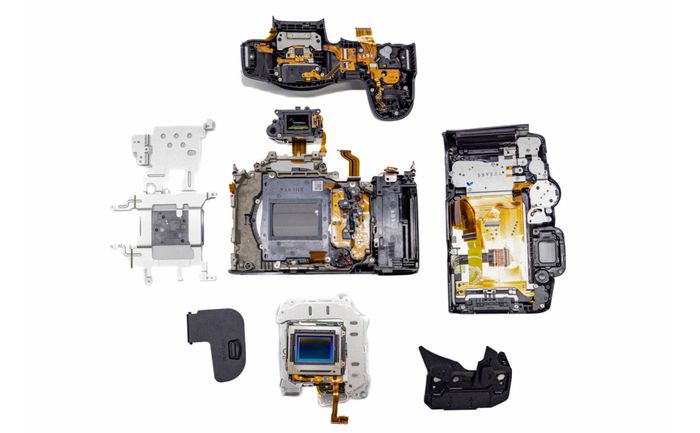

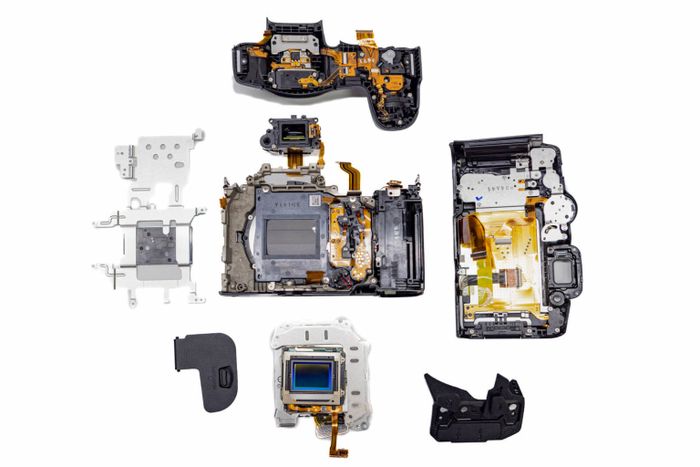

Cuối cùng, đây là tất cả các bộ phận và linh kiện của Canon EOS R7, với cụm cảm biến và bộ phận chống rung ấn tượng so với kích thước của cảm biến.
