Dù ít được chú ý, nhưng khóa cửa ô tô lại đóng vai trò không thể thiếu trong việc mở và đóng cửa hàng ngày.
Khi bạn mua một chiếc xe ô tô, hãy chú ý đến nguyên lý hoạt động và cấu tạo của bộ khóa cửa. Điều này sẽ giúp xe của bạn hoạt động một cách mượt mà và tránh được những sự cố không mong muốn.
Cấu trúc của khóa cửa ô tô
Bộ điều khiển từ xa
Hiện nay, có hai loại bộ điều khiển từ xa: một loại được tích hợp vào chìa khóa và loại khác được gắn riêng lẻ. Cấu trúc bao gồm:
Khi nhấn nút, sóng radio sẽ gửi tín hiệu để điều khiển khóa cửa xe. Các loại điều khiển này sử dụng pin Lithium.

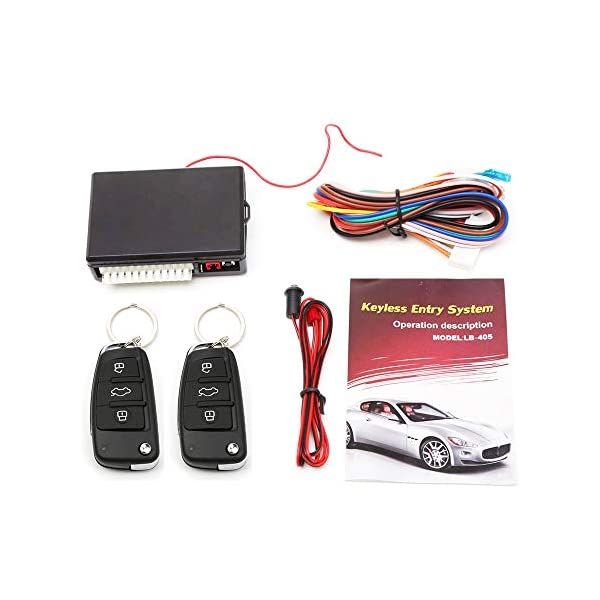

Bộ điều khiển từ xa cho ô tô.
Dải tần số radio của các quốc gia khác nhau. Hiện nay, dải tần số nằm trong khoảng 300 – 500 MHZ. Các loại cũ có thể là 30 – 70 MHZ. Đây là bộ phận không thể thiếu trong khóa cửa xe ô tô.
Xem thêm: Hướng dẫn giải quyết vấn đề khi tài xế làm mất chìa khóa xe ô tô
Cấu tạo của thanh chốt khóa cửa ô tô
Thanh chốt khóa cửa là một phần không thể thiếu trong hệ thống khóa cửa của xe ô tô, đó là bộ phận giữ cánh cửa chắc chắn.
Bộ phận này bao gồm:

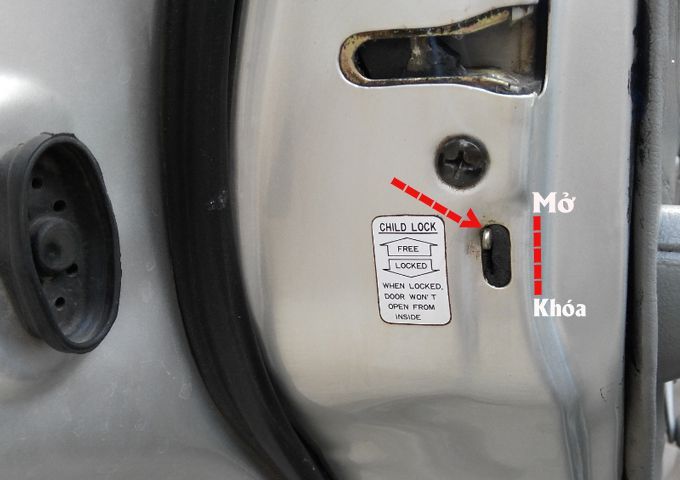

Cấu trúc của thanh chốt khóa cửa.
Trong cấu trúc của bộ khóa cửa ô tô, thanh chốt có cấu trúc đơn giản nhất. Mặc dù đơn giản nhưng chúng lại có vai trò quan trọng trong việc bảo vệ hành khách bên trong xe.
Trong một chiếc xe, có một thanh cứng kết nối với cơ cấu chốt cửa và một thanh khác kết nối chốt cửa với một núm dựng nhô lên phía trên cánh cửa xe.
Khi cơ cấu di chuyển chốt cửa lên, nó liên kết với tay nắm bên ngoài cửa để mở cửa bằng cơ khí.
Khi chốt cửa xuống, tay nắm cửa bên ngoài sẽ không kết nối với hệ thống cơ khí nên không thể mở cửa. Để mở khóa, bộ điều khiển cung cấp nguồn điện cho cơ cấu khóa cửa trong một khoảnh khắc.
Cấu trúc của bán cần
Bán cần của cửa xe ô tô bao gồm 2 thành phần chính:
Cấu trúc khóa cửa cốp
Khóa cửa cốp có nhiều điểm tương đồng với hệ thống khóa mở cửa và hệ thống điều khiển.
Cấu trúc của khóa cửa cốp được chia thành 3 phần chính:

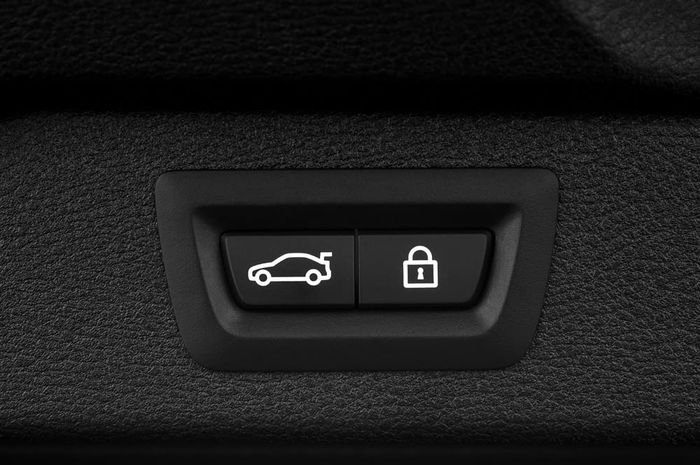

Nút mở cửa cốp trên xe ô tô.
Nguyên tắc vận hành của khóa cửa xe ô tô
Bộ điều khiển từ xa cho khóa cửa ô tô
Thường thì các thiết bị điều khiển từ xa được sử dụng để kích hoạt khóa cửa từ bên trong xe trong một phạm vi nhất định.
Trong bộ điều khiển xe, có các bộ phận điều khiển gồm một công tắc có cấu trúc tương tự như một động cơ, một mạch ngắt cùng với dây điện.
Khi được sử dụng để điều khiển thì điện áp sẽ được đưa tới bộ phận thực thi bằng cách bật công tắc lên.
Sau đó công tắc sẽ liên kết với nguồn điện 12 V có trong xe bằng cách thông qua mạch ngắt và điều khiển công tắc mở đóng của khóa cửa xe ô tô.
Cơ chế điều khiển khóa cửa xe ô tô
Một động cơ điện nhỏ xoay một loạt các bánh răng. Bánh răng cuối cùng đẩy thanh răng liên kết với thanh giằng cứng.
Thanh răng chuyển đổi chuyển động quay của động cơ điện thành chuyển động thẳng để di chuyển chốt khóa.
Một điểm đáng chú ý khác là khi bạn nâng chốt cửa lên, động cơ điện không thể tiếp tục xoay.
Chốt thanh ngang cần được nâng lên để mở cửa xe.
Việc này được thực hiện bằng một cơ chế ly hợp tự động, ly hợp trung tâm kết hợp bánh răng với động cơ điện. Khi động cơ điện quay bánh răng, ly hợp kết nối bánh răng nhỏ với bánh răng lớn. Điều này cho phép động cơ điện truyền động chốt cửa, và khi bạn nâng chốt lên, tất cả bánh răng vẫn xoay, trừ bánh răng nhựa do ly hợp giữ chặt nó.
Bạn có thể quan tâm: Cách xử lý tình huống khi xe gặp sự cố lốp trên đường cao tốc và hướng dẫn tự thay lốp xe ô tô
Khóa cửa bằng tay
Khi cơ cấu chốt cửa kéo lên, nó kết nối với tay nắm bên ngoài cửa để mở bằng cơ khí hoàn toàn. Khi chốt cửa sập xuống, tay nắm cửa bên ngoài không kết nối với hệ thống cơ khí nên không thể mở cửa được. Để mở khóa, bộ điều khiển cung cấp nguồn điện cho cơ cấu khóa cửa trong một khoảnh khắc.

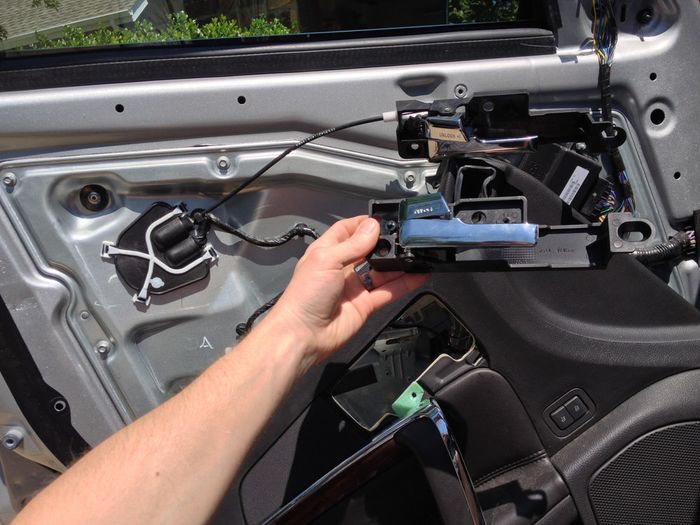

Tay nắm cửa xe ô tô.
Khóa cửa cốp của xe ô tô
Với các thành phần như thanh chốt cửa cốp, hộp điều khiển và nút bấm điều khiển, bộ sản phẩm sẽ mang lại trải nghiệm tối ưu cho người dùng.
Các thành phần trong sản phẩm được lắp đặt tỉ mỉ, sử dụng nguồn điện sẵn có, không cần phải kết nối.
Điều này dựa trên cơ chế của lò xo và không ảnh hưởng đến các bộ phận khác. Hộp điều khiển cửa cốp sẽ tự động mở hoặc đóng cửa cốp khi nhận tín hiệu từ nút bấm bên trong xe hoặc từ chìa khóa cảm biến, rất tiện lợi.
Theo kinh nghiệm từ việc bảo dưỡng xe hơi, nếu bạn quên chìa khóa trong xe và cửa bị đóng lại, đừng lo lắng. Chỉ cần một dải kim loại mỏng có miếng phẳng (ví dụ như moóc áo bằng nhôm nhỏ). Bạn có thể mở cửa bằng cách di chuyển dải kim loại chạm vào điểm mà tay mở cửa hoặc cơ chế khoá điện được kết nối và cửa ô tô sẽ mở. Tuy nhiên, phương pháp mở khóa ô tô như vậy có thể gây hại cho xe nếu không cẩn thận.
