Phong trào chế tạo máy hàn cell pin từ biến áp lò vi sóng cũ có lẽ bắt đầu khoảng 6 năm trước. Bởi hiện nay, các sản phẩm sử dụng pin như loa, máy hút bụi, đèn pin, xe máy điện đang rất phổ biến...
Phiên bản mới nhất của máy hàn cell sử dụng công nghệ đồng thanh mà tôi vừa thực hiện
Tuổi thọ của pin có hạn. Khi đó, bạn sẽ phải đối mặt với việc lựa chọn mua sản phẩm mới hoặc thay pin. Đa số chúng ta thường chọn thay pin để tiết kiệm chi phí, và với máy hàn cell, chúng ta có thể tự thay pin tại nhà.

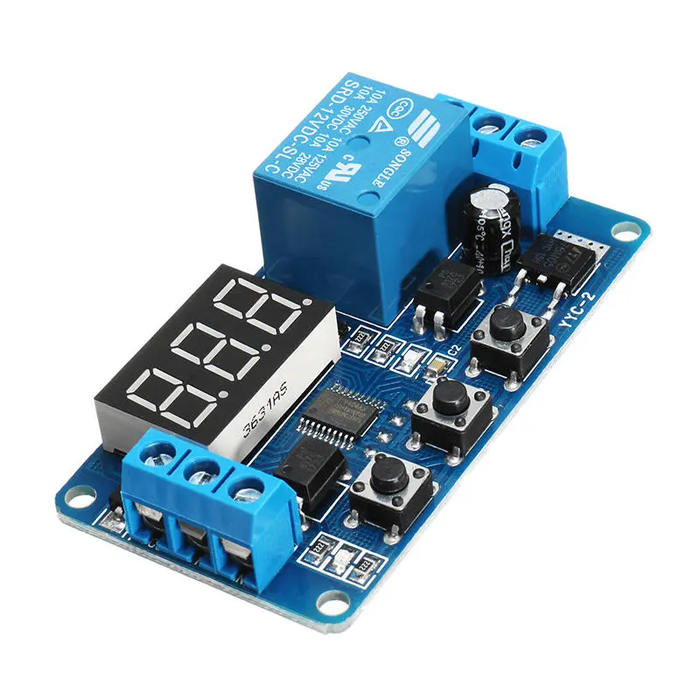

Hồi đó, tôi đã tự làm một chiếc máy hàn cell pin với chi phí rất thấp. Biến áp lò vi sóng thì được lấy miễn phí hoặc mua vỏ chai chỉ với vài chục ngàn đồng, vì cuộn thứ cấp bằng đồng không cần sử dụng tới, sau đó đưa lại cho người bán. Thêm vào đó, chỉ cần thêm 2m dây điện và mạch timer cỡ 60K là bạn đã có thể hoàn thành máy hàn cell của mình.

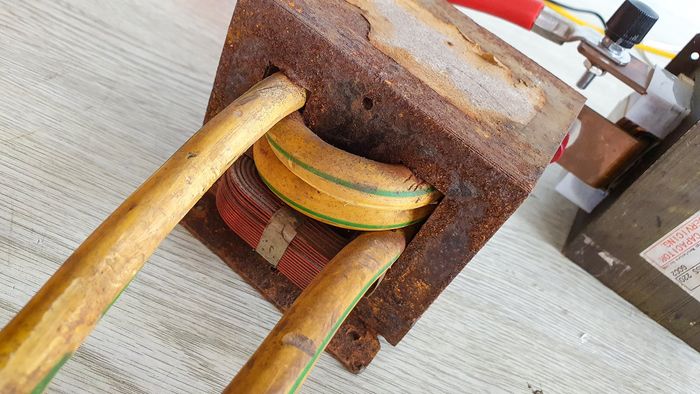

Đây là chiếc máy hàn cell pin mà tôi đã tự làm cách đây vài năm

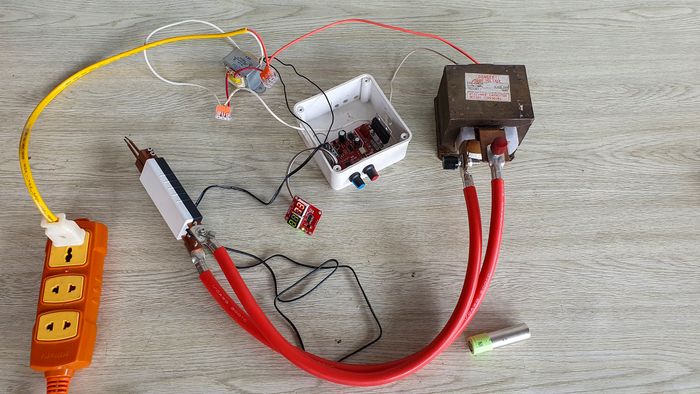

Đây là chiếc máy hàn cell pin phiên bản mới nhất, giá 2 triệu 1 của tôi.
Với phiên bản này, mối hàn trắng đẹp và rất chắc chắn. Tôi cho rằng đây là một sự đầu tư đáng giá.

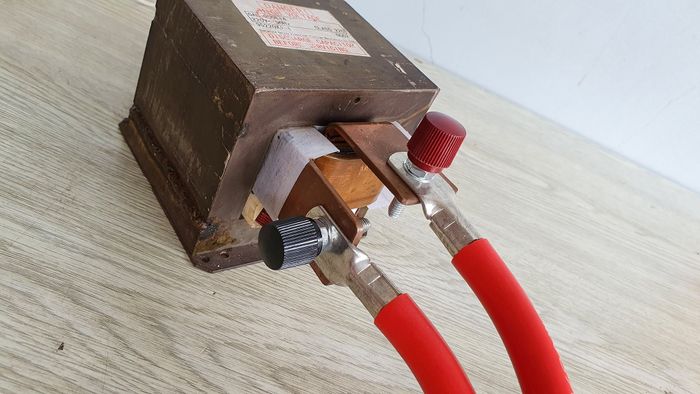

Phiên bản mới này, tôi đã chuyển sang sử dụng đồng thanh thay vì dây đồng thông thường. Với đồng thanh, chúng ta có thể quấn được tới 4 vòng dây thay vì chỉ 2 vòng rưỡi như trước. Điều này là do đồng thanh có dạng phẳng và không có vỏ bọc.

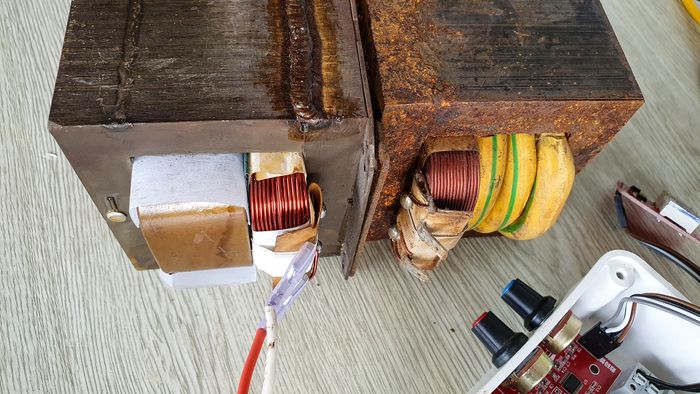

Ở phía sau là 3 vòng dây điện, còn ở phía trước là 2 vòng tương đương 2 vòng rưỡi.Trong hình này, bạn có thể thấy dây điện cuộn sơ cấp lớn hơn vì tôi đã sử dụng dây đồng để cuộn lại và chỉ dùng 170 vòng. Điều này giúp máy hàn trở nên mạnh mẽ hơn.Biến áp của tôi sử dụng dây nhôm cho cuộn sơ cấp. Nếu biến áp của bạn sử dụng dây đồng cho cuộn sơ cấp, bạn cũng không cần phải cuộn lại.

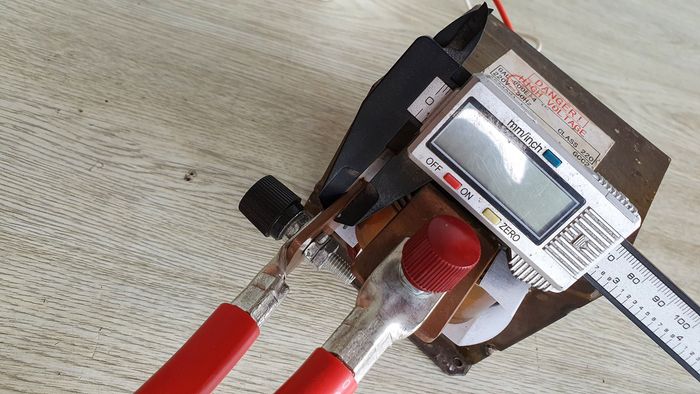

Đồng thanh của tôi có kích thước lớn hơn rất nhiều so với dây đồng thông thường, với kích thước 30*3mm tương đương với dây điện có tiết diện 90mm².

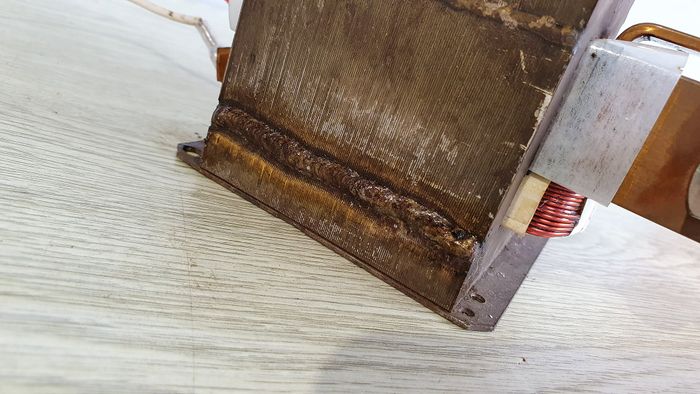

Tôi uốn đồng thanh ở bên ngoài và phủ Vecni cách điện. Sau đó, tôi cắt biến áp và đặt vào. Việc hàn lại hơi lem nhem một chút do tay ngang.
Sau khi có biến cáp, chúng ta taro lỗ để bắt vít. Tùy thuộc vào đầu cos, bạn có thể taro lỗ cho phù hợp.

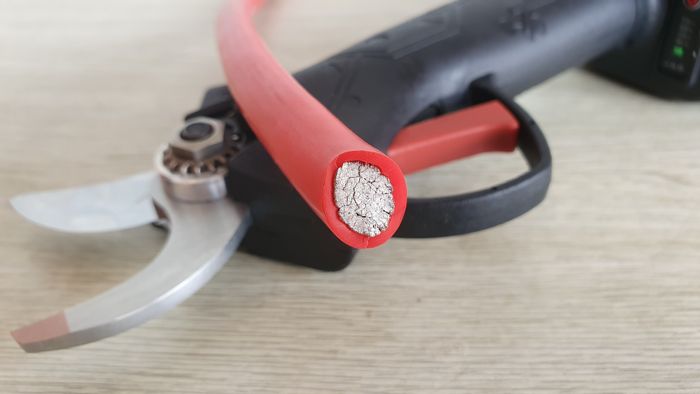

Dùng dây 1/0 AWG tương đương với 55mm² để làm dây hàn. Đối với máy hàn từ biến áp lò vi sóng, việc sử dụng dây to giúp hạn chế suy hao, tạo ra mối hàn trắng và ngấu hơn.Thay vì sử dụng đồng bện, tôi đề xuất sử dụng dây silicone với lớp vỏ dai và chịu nhiệt lên tới 200 độ. Điều này sẽ tiết kiệm thời gian và công sức so với việc bọc lại vỏ của đồng bện.

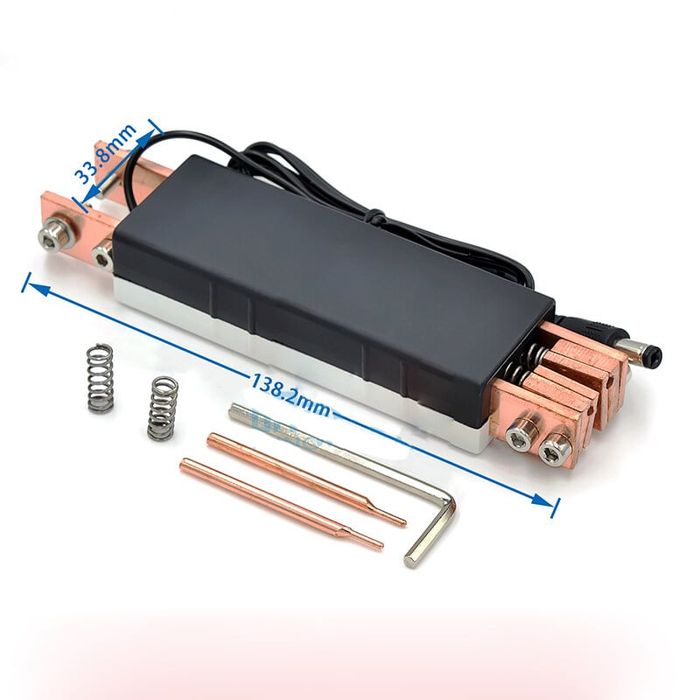

Khi đã có dây hàn, chúng ta cần tìm tay hàn cân lực. Có nhiều lựa chọn với giá phải chăng, bạn có thể tìm thấy chúng trên các sàn thương mại điện tử với giá khoảng 250K.Tay hàn với đầy đủ phụ kiện sẵn có để sử dụng ngay.

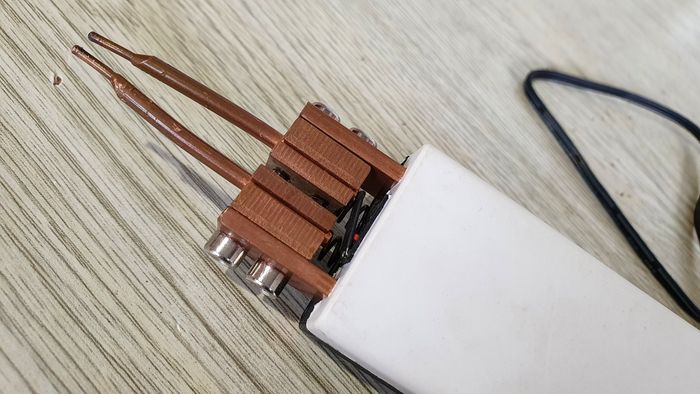

Tay hàn có cấu tạo đơn giản, chỉ gồm một thanh đồng kích thước 15*3mm.
Những chi tiết cần thiết để kẹp kim hàn đã được chuẩn bị.
Có một công tắc hành trình ở đầu tay hàn, khi nhấn xuống sẽ tự động kích hoạt timer để hàn.

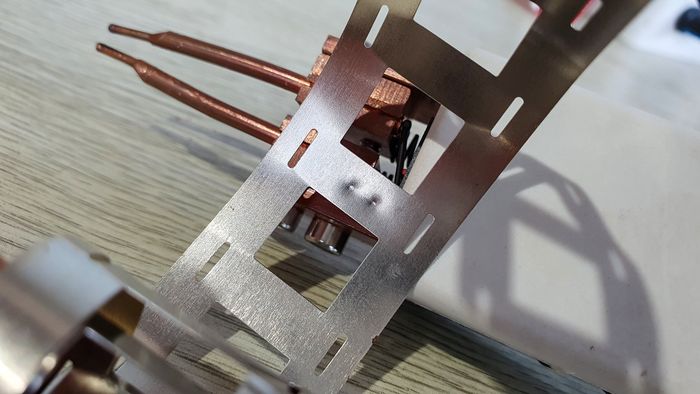

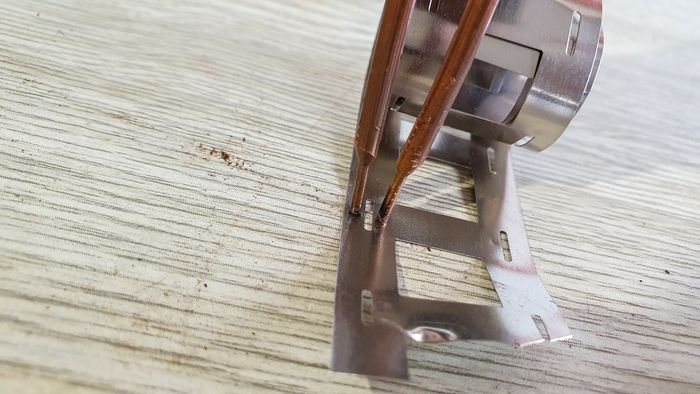

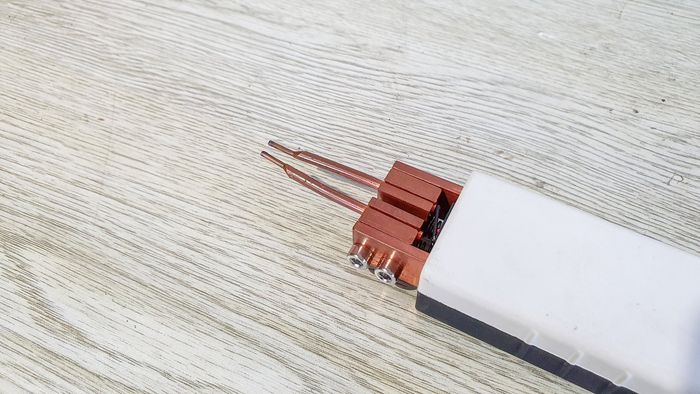

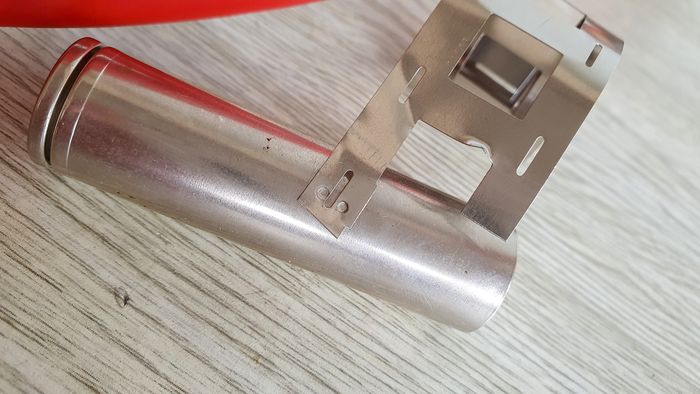

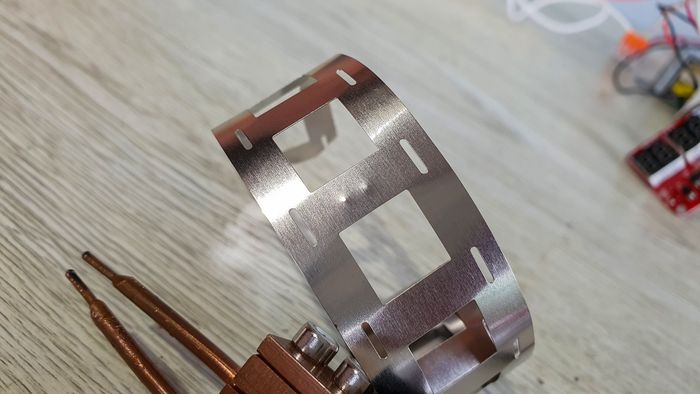

Kim hàn này đã được hoàn thiện khá tốt. Tuy nhiên, có một điểm cần điều chỉnh, đó là khoảng cách giữa hai kim hàn khá xa nhau. Chúng ta cần uốn một chút để làm cho chúng phù hợp với kẽm hàn.Khoảng cách giữa hai kim hàn và kẽm hàn như này là tối ưu nhất.
Cùng với việc điều chỉnh khoảng cách giữa hai kim hàn, chúng ta cần đảm bảo rằng hai kim hàn hoạt động một cách đồng đều. Điều này đảm bảo khi nhấn tay hàn xuống, mỗi kim hàn sẽ tạo ra áp lực đều lên kẽm, giúp cho mối hàn trở nên đồng đều và đẹp mắt, tránh hiện tượng mối hàn bị lệch lạc.Anh em có thể nhấn thử từ bên ngoài và thấy ổn rồi thì thử lại với kẽm để kiểm tra.
Anh em cũng có thể thay đổi lò xo hoặc cắt bớt lò xo trên tay hàn để điều chỉnh lực đúng chỗ. Điều này sẽ tạo ra một sự ngọt ngào cho mối hàn hoàn hảo nhất, nhưng có thể cần một vài lần điều chỉnh để đạt được.

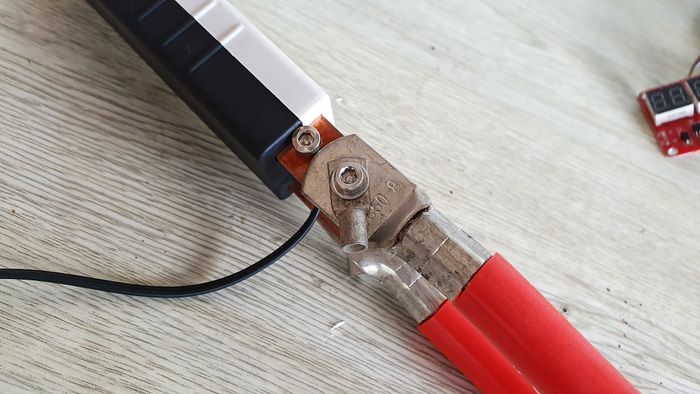

Tay hàn đã được trang bị sẵn lỗ taro có kích thước 4mm. Nếu đầu cos của bạn có kích thước lớn hơn như 8mm, bạn có thể thêm một đầu cos nhỏ hoặc bất kỳ vật liệu nào giúp tạo sự tiếp xúc tốt giữa tay hàn và dây hàn.
Cuối cùng, chúng ta cần một bộ hẹn giờ. Bộ hẹn giờ mà tôi đang sử dụng là loại xung đơn có tên gọi BTA100, tôi đã mua nó cách đây 2 năm với giá 170K.

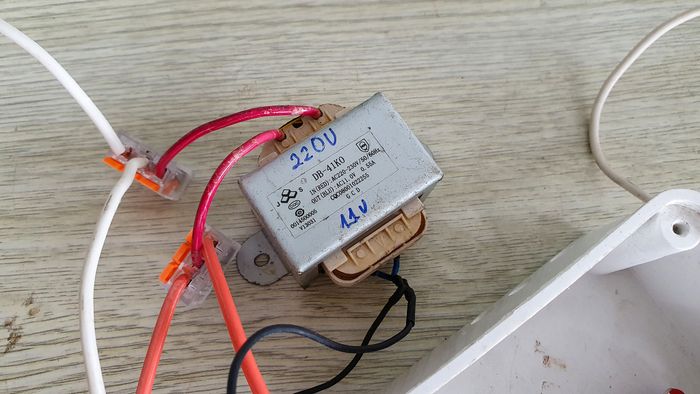

Bộ hẹn giờ hoạt động với nguồn điện AC 12v. Bạn cần một biến áp nhỏ để cung cấp điện cho bộ hẹn giờ. Biến áp này có giá khá rẻ, khoảng từ 20 đến 30K.

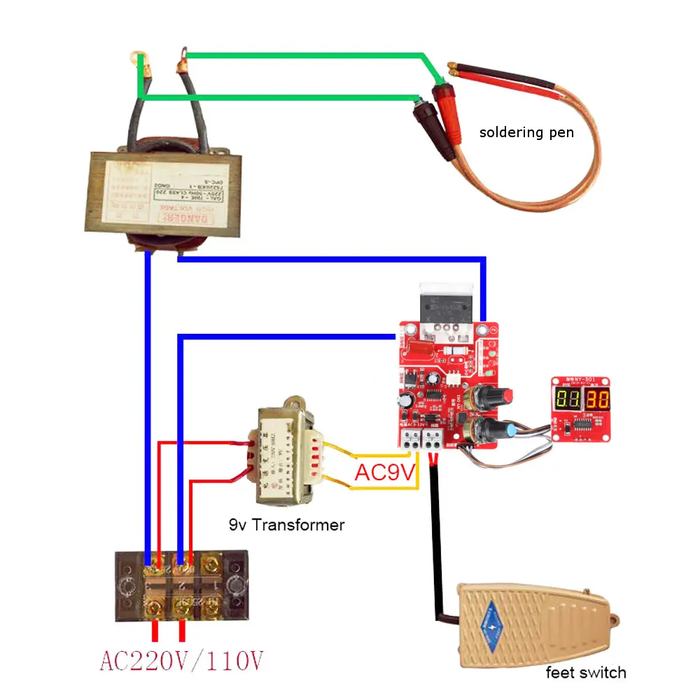

Sơ đồ kết nối bộ hẹn giờ rất đơn giản. Chỉ cần nhìn vào nó là bạn có thể thực hiện được ngay.
Cảm ơn các bạn đã đọc bài viết. Chúc các bạn thành công. Hãy theo dõi Fanpage và kênh YouTube của tôi để cập nhật nhiều sản phẩm mới hấp dẫn nhé.Máy hàn cell từ biến áp có hiệu suất cao và rất bền bỉ. Nếu bạn không muốn chi tiêu quá nhiều tiền, thì máy hàn cell mini cũng là một sự lựa chọn tốt. Tôi đã chia sẻ thông tin này trong một bài viết trước đó.
