Móng băng là gì? Cấu tạo, phân loại và ưu nhược điểm của móng băng

Móng băng là một loại kết cấu xây dựng phổ biến, giúp đảm bảo sự ổn định và chịu lực cho các công trình xây dựng. Cấu tạo, phân loại cũng như ưu và nhược điểm của móng băng sẽ được giải thích chi tiết trong bài viết này. Cùng Mytour tìm hiểu ngay nhé.

Móng băng là một loại móng đặc biệt

Móng băng có thể là móng cứng, móng mềm hoặc móng kết hợp, tùy thuộc vào địa hình và diện tích của khu đất. Các đơn vị thi công sẽ lựa chọn loại móng phù hợp để đảm bảo an toàn cho công trình. Đối với móng tày, tiêu chuẩn yêu cầu chiều rộng lớn hơn 1.5m. Nếu thi công không đúng kỹ thuật, móng có thể bị lún sâu hơn móng đơn.

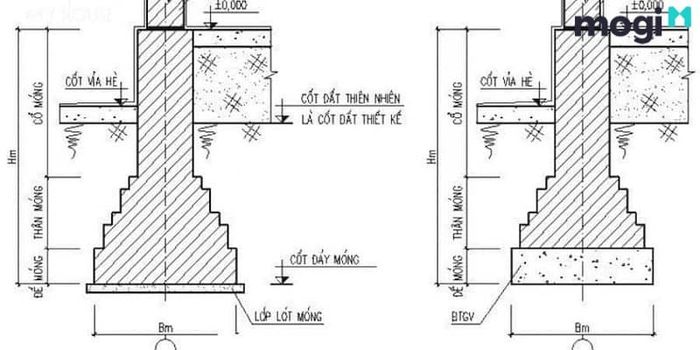

Cấu tạo của móng băng là gì?

Cấu tạo của móng băng có thể thay đổi tùy theo loại vật liệu sử dụng, nhưng về cơ bản bao gồm các thành phần chính như bê tông, bản móng và dầm móng.

Cụ thể cấu tạo bao gồm:

• Lớp bê tông đệm
• Bản móng cơ bản
• Dầm móng cơ bản
• Thép cho bản móng cơ bản
• Thép cho dầm móng cơ bản

Dựa vào vị trí và quy mô công trình, các đơn vị thi công sẽ tính toán và lựa chọn thông số kỹ thuật phù hợp để đảm bảo công trình đạt độ bền cao, thẩm mỹ và khả năng chịu lực tốt hơn.

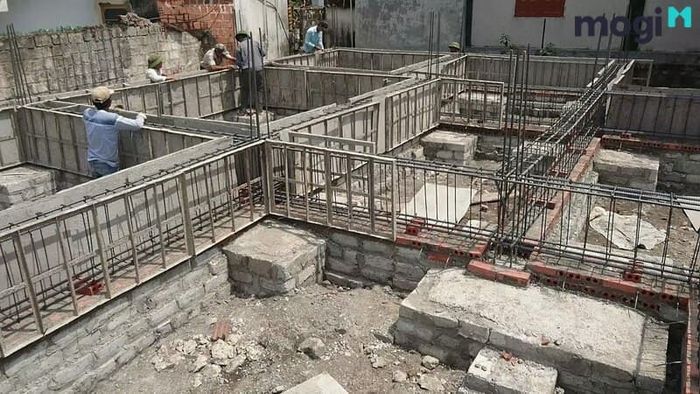

Các loại móng băng phổ biến

Đây là loại móng thường được sử dụng trong các công trình nhà cao tầng và nhà ở. Tuy nhiên, tùy vào đặc điểm của nền đất, các loại móng có thể được lựa chọn khác nhau. Hiện nay, móng băng được phân loại thành nhiều nhóm, bao gồm:

Phân loại theo vật liệu

Dựa vào vật liệu xây dựng, móng băng được chia thành hai loại chính:

• Móng băng xây bằng gạch
• Móng băng bê tông cốt thép

Phân loại theo tính chất

Dựa vào tính chất và độ cứng, móng băng được phân thành ba loại chính:

• Móng cứng
• Móng mềm
• Móng hỗn hợp (móng kết hợp)

Phân loại theo phương pháp

Theo phương vị, móng băng được phân thành hai loại chính: móng một phương và móng hai phương.

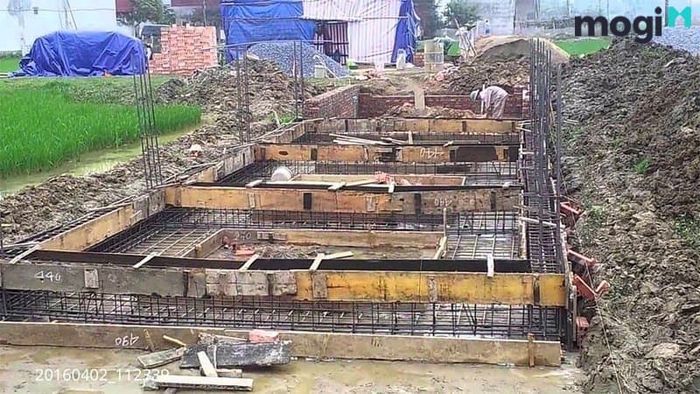

Móng băng một phương

Móng một phương là loại móng chỉ thiết kế theo một hướng duy nhất, có thể theo chiều ngang hoặc chiều rộng. Các móng sẽ được xếp song song, và khoảng cách giữa chúng có thể thay đổi tùy theo diện tích và yêu cầu thi công của công trình.

Móng băng hai phương

Móng hai phương là loại móng thiết kế theo hai phương vuông góc, giao nhau tạo thành hình chữ thập hoặc ô bàn cờ.

Những công trình nào áp dụng móng băng?

Móng băng giúp giảm bớt áp lực lên đáy móng và hạn chế hiện tượng lún, do đó thường được sử dụng cho các công trình nhỏ, thấp tầng như nhà phố, biệt thự vườn hoặc nhà cấp 4.

Tuy nhiên, không nên xây dựng móng băng trên nền đất yếu, lún nhiều hoặc có độ ổn định thấp, vì điều này có thể gây hỏng hóc cho công trình.

Lợi ích & hạn chế của móng băng

Móng băng là lựa chọn thi công phổ biến hiện nay, với những ưu điểm vượt trội như:

• Tăng cường sự kết nối vững chắc giữa các cột và tường theo chiều dọc.
• Đảm bảo khả năng truyền tải trọng lượng công trình, giảm thiểu áp lực lên đáy móng.
• Có thể thi công dễ dàng ở những vùng đất có điều kiện địa chất xấu hoặc độ ổn định thấp.
• Chi phí thi công thấp và thời gian thực hiện nhanh chóng.

Tuy có nhiều ưu điểm, nhưng móng băng cũng tồn tại một số nhược điểm, bao gồm:

• Sức chịu tải hạn chế, đặc biệt khi thi công trên nền đất yếu hoặc nhiều bùn, vì vậy chủ yếu sử dụng cho các công trình nhỏ.
• Là hệ móng nông nên độ ổn định và khả năng chống trượt kém.
• Với nền đất có mạch nước ngầm sâu, việc thi công móng băng trở nên phức tạp hơn.

Quy trình thi công và bố trí móng băng theo tiêu chuẩn

Để thực hiện thiết kế và thi công móng băng đúng chuẩn, cần tuân thủ các bước sau đây:

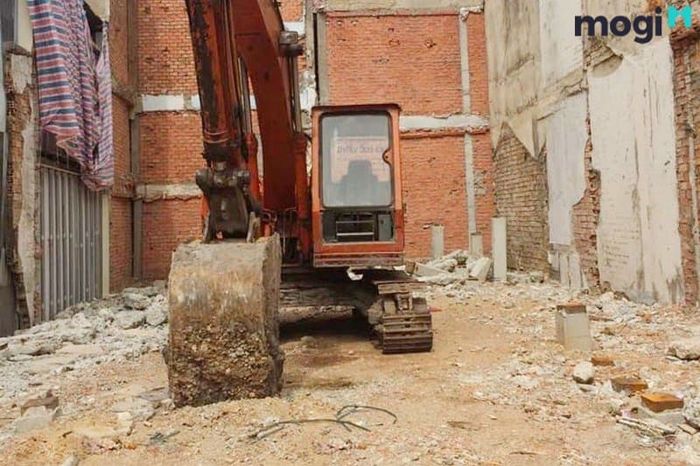

Chuẩn bị mặt bằng

Chuẩn bị mặt bằng là bước quan trọng trong quá trình thi công công trình, giúp xác định vị trí các cọc và hố móng. Cần chuẩn bị các thiết bị như máy móc, đá, cát, xi măng, thép, v.v...

Đánh dấu và san phẳng mặt bằng

Khi mặt bằng đã được giải phóng, bước tiếp theo là san lấp. Thời gian thực hiện sẽ phụ thuộc vào loại khu đất thi công, có thể nhanh chóng hoặc kéo dài. Quá trình này giúp tạo ra bề mặt bằng phẳng, thuận tiện cho các công đoạn thi công tiếp theo.

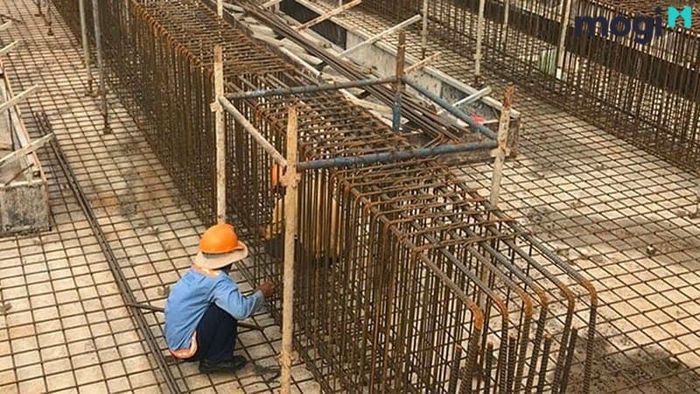

Chuẩn bị cốt thép cho thi công

Bước sau đó là chuẩn bị cốt thép. Cần kiểm tra kỹ lưỡng chất lượng, độ dẻo của cốt thép, đồng thời chọn lựa các kích thước phù hợp với từng công đoạn thi công.

Trong giai đoạn này, các kỹ thuật viên sẽ tiến hành uốn cốt thép theo đúng yêu cầu thiết kế trước khi tiến hành lắp đặt cốt pha.

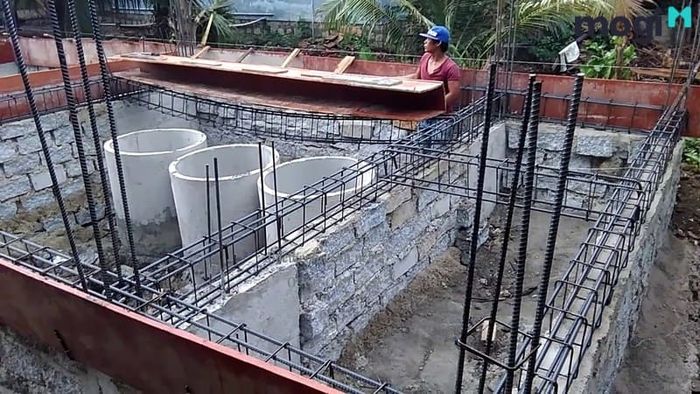

Quy trình lắp đặt cốt pha

Lắp ráp cốt pha là công đoạn sử dụng các tấm gỗ để cố định cốt thép, giúp ngăn ngừa sự xê dịch trong quá trình đổ bê tông. Đây là bước quan trọng để đảm bảo kết cấu vững chắc, tránh ảnh hưởng đến tuổi thọ và chất lượng công trình.

Công đoạn đổ bê tông

Khi hoàn thành các bước lắp đặt cốt thép và cốt pha, chúng ta sẽ tiến hành đổ bê tông cho móng. Lưu ý trong quá trình đổ, cần đảm bảo cốt pha không bị di chuyển, đổ đầy từ xa đến gần để bảo đảm chất lượng và độ bền cho móng.

Hình mẫu bản vẽ móng băng tham khảo

Mặc dù thiết kế móng băng khá đơn giản, nhưng yêu cầu sự chính xác và tỉ mỉ trong từng chi tiết. Dưới đây là một số mẫu bản vẽ thiết kế móng băng mà bạn có thể tham khảo để áp dụng vào công trình của mình.

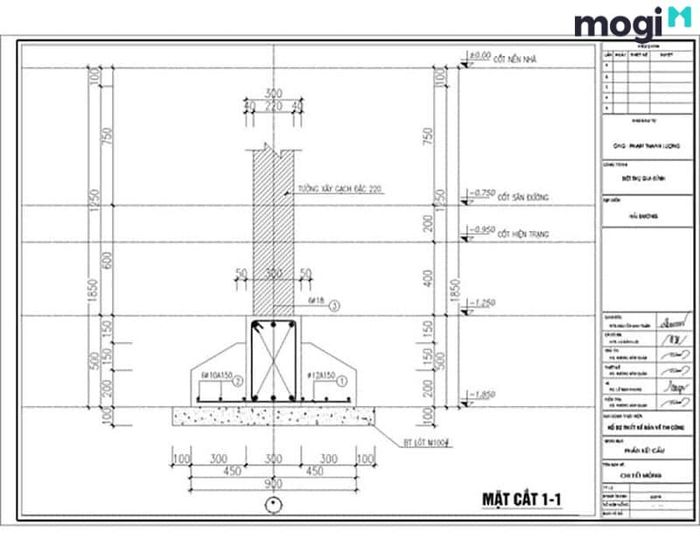

Bản vẽ kết cấu móng băng cho nhà 1 tầng

Dưới đây là bản vẽ kết cấu của móng nhà một tầng mà bạn có thể tham khảo khi thực hiện thi công.

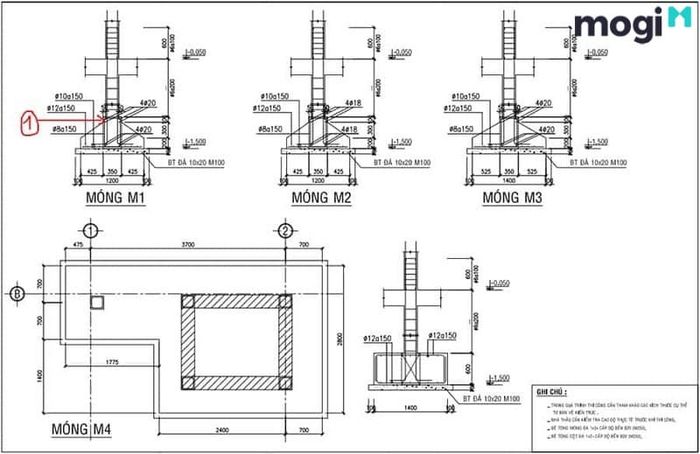

Bản vẽ kết cấu móng băng cho nhà hai tầng

Loại móng này thường được sử dụng cho các công trình nhà phố, vì thi công trên nền đất yếu hoặc có độ ổn định thấp sẽ gặp nhiều khó khăn. Dưới đây là bản vẽ kết cấu của móng băng cho nhà hai tầng để bạn tham khảo.

Bản vẽ kết cấu mẫu móng băng cho nhà ba tầng

Móng băng thích hợp cho các công trình nhà ba tầng, đặc biệt là những ngôi nhà mặt phố. Dưới đây là bản vẽ kết cấu của mẫu móng nhà ba tầng để bạn tham khảo.

Móng băng cho nhà cấp 4

Nếu bạn đang có kế hoạch thi công móng băng cho nhà cấp 4 nhưng chưa biết bắt đầu từ đâu, hãy tham khảo hướng dẫn dưới đây.

Trên đây là toàn bộ thông tin về móng băng mà bạn có thể tham khảo. Đừng quên ghé thăm Mytour.vn để cập nhật thêm các tin tức liên quan đến xây dựng, kiến trúc và bất động sản nhé.
