Với thế hệ Rocket Lake-S, dòng chipset 500 series của Intel đã mang lại nhiều cải tiến quan trọng như PCIe 4.0, hỗ trợ Wi-Fi 6 Gig+, Thunderbolt 4, và khả năng OC RAM tốt hơn cho các bo mạch chủ dòng B560 và H570. Trong bối cảnh này, chiếc bo MSI MAG B560 Tomahawk Wi-Fi nổi bật như là một lựa chọn hấp dẫn, với thiết kế tinh tế, dàn phase cải tiến và đầy đủ tính năng B560. Hãy cùng khám phá chi tiết!
MAG B560 Tomahawk Wi-Fi, phiên bản thay thế cho MAG B460 Tomahawk, tiếp tục mang đến sự ổn định và hiệu suất đáng kinh ngạc trong phân khúc giá tầm trung. Cải tiến về thiết kế, Wi-Fi tích hợp, và hệ thống phase mạnh mẽ làm cho bo mạch chủ này trở thành lựa chọn lý tưởng cho những người xây dựng hệ thống gaming và đa nhiệm. Hãy khám phá ngay!
MAG B560 Tomahawk Wi-Fi sở hữu form ATX tiêu chuẩn với thiết kế độc đáo, lôi cuốn. Chiếc bo này được MSI đặt tên theo loại vũ khí, và với thiết kế như một chiếc tàu sân bay, hệ thống heatsink cho VRM mạnh mẽ với màu xám và họa tiết bắt mắt. Điểm nhấn là heatsink VRM được chú trọng, đặc trưng của dòng Tomahawk.
Phần heatsink phía trên cũng được thiết kế quá mạnh mẽ, đặc biệt với VRM dành cho vi xử lý không OC. Dàn VRM được bảo vệ và làm mát hiệu quả, giữ cho hệ thống ổn định và không bị quá nhiệt.
Dàn điện trên MAG B560 Tomahawk Wi-Fi với bố cục 12 + 1 + 1 được thiết kế tốt, sử dụng vi điều khiển PWM Renesas RAA229001. Thiết kế doubler Duet Rail giúp chia điện hiệu quả, đảm bảo độ ổn định và hiệu năng của hệ thống. Cấu trúc này thể hiện rõ trên các dòng bo mạch chủ MSI, từ cao cấp đến trung cấp như MPG Z490 Gaming Carbon Wi-Fi hay Gaming Edge Wi-Fi.
Bo mạch chủ này sử dụng MOSFET SM4337 và SM4503 của Sinopower, phổ biến trên các dòng bo mức giá tầm trung. Doubler nằm ẩn sau bo chủ.
4 khe RAM hỗ trợ DDR4 lên đến 128 GB. Với vi xử lý Intel Core thế hệ 11 (Rocket Lake-S), bạn có thể sử dụng RAM 3200 MHz trở lên. B560 hỗ trợ OC RAM, với MAG B560 Tomahawk Wi-Fi có thể đạt tới 5066 MHz (1 thanh, 1 rank) hoặc 4266 MHz (2 thanh, đôi kênh) tùy vào RAM bạn sử dụng. Sử dụng XMP để tự động cấu hình xung và timing theo thiết lập của RAM.
Hệ thống khe PCIe trên MAG B560 Tomahawk Wi-Fi bao gồm 2 khe PCIe x16, trong đó một được gia cường bằng kim loại và hỗ trợ PCIe 4.0 x16 nếu sử dụng CPU Rocket Lake-S. Khe còn lại lấy lane PCIe từ chipset B560, chạy ở PCIe 3.0 x4. Có thêm 1 khe PCIe x1 lấy lane từ chipset, thích hợp cho các card mở rộng USB hay SATA.
Với số lane hệ thống tăng, MAG B560 Tomahawk Wi-Fi có nhiều khe M.2 PCIe hơn so với B460 Tomahawk. Khe M.2 đầu tiên lấy lane PCIe trực tiếp từ CPU, hỗ trợ PCIe 4.0 x4 (Rocket Lake-S) hoặc PCIe 3.0 x4 (Comet Lake-S). Các khe còn lại lấy lane từ chipset B560, hỗ trợ PCIe SSD. Bạn có thể gắn 3 ổ PCIe 3.0 x4 hoặc 1 ổ PCIe 4.0 x4 + 2 ổ PCIe 3.0 x4.

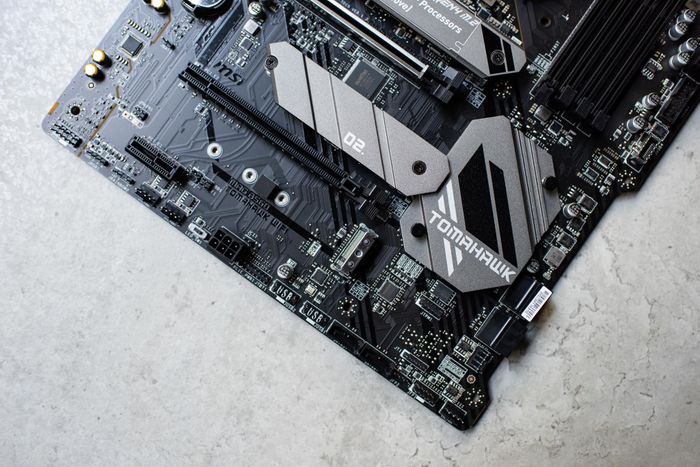

Trong số 3 khe M.2, có 2 khe có heatsink sẵn, đẹp mắt và dày. Heatsink cho khe M.2_1 có bề mặt tản nhiệt lớn, quan trọng cho ổ PCIe 4.0 x4 SSD. Khe M.2_3 dưới cùng không có heatsink, tạo cơ hội để sử dụng SSD có heatsink đẹp, RGB.

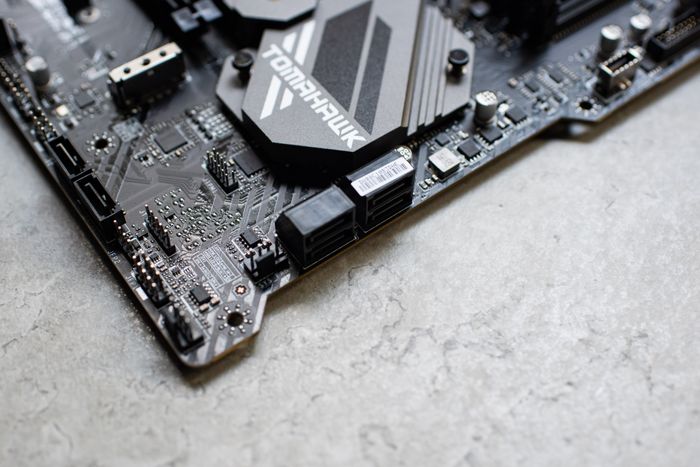

Bo mạch chủ có phần cắt lùi tại vị trí các cổng SATA, tiện lợi khi đi dây SATA cho ổ cứng/SSD 2,5' và 3,5'. MAG B560 Tomahawk Wi-Fi có 6 cổng SATA, 4 cổng hướng sang phải và 2 cổng ở cạnh dưới.

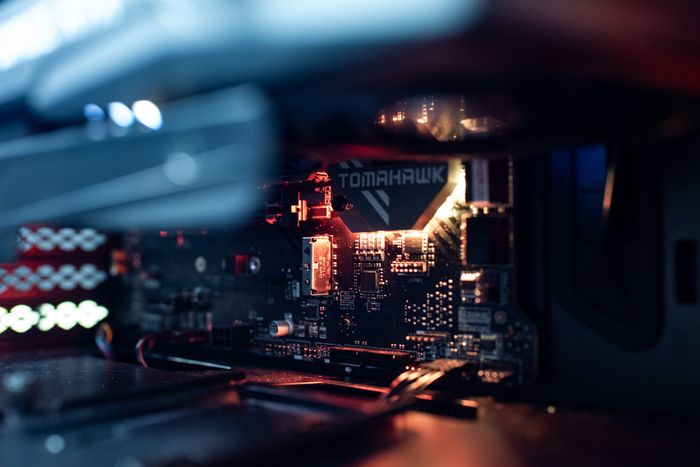

Heatsink cho chipset B560 trên MAG B560 Tomahawk Wi-Fi có thiết kế hầm hố, tạo điểm nhấn cho bo mạch với đèn RGB ẩn dưới. Mặc dù không nổi bật trong làn đèn đóm, nhưng chúng ta được đền đáp bằng dàn heatsink chất lượng.

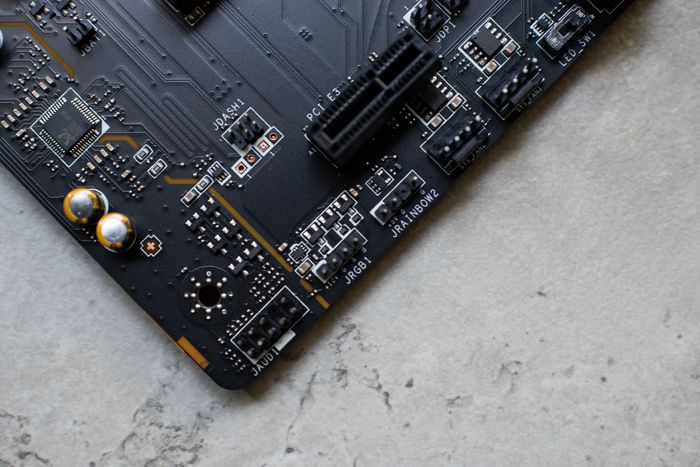

Với 4 header RGB, MAG B560 Tomahawk Wi-Fi cho phép kết nối linh kiện có đèn đóm từ đời cũ 12V đến đời mới 5V. Tích hợp đủ options để anh em tận hưởng thế giới đèn sáng tạo.
Bo mạch có nhiều header quạt điều tốc 4-pin, giúp quản lý quạt hiệu quả. Ngoài CPU_FAN và PUMP_FAN, 5 header SYS_FAN tại các vị trí chiến lược, cùng header cho card Thunderbolt và nguồn 6-pin ở đáy bo.
Bo mạch này cung cấp header USB 3.2 Gen2 10 Gbps, đảm bảo hỗ trợ cổng USB-C trên thùng máy. Một lưu ý quan trọng nếu sử dụng thùng có cổng USB-C để tận dụng tính năng này. Ngoài ra, vẫn có header USB 3.0, USB 2.0 đầy đủ cho các linh kiện khác nhau.
I/O sau của MAG B560 Tomahawk Wi-Fi đa dạng với cổng USB 2.0, USB 3.2 Gen1, USB 3.2 Gen2x2, HDMI, DisplayPort, RJ-45 2.5G LAN và 6 cổng âm thanh tiêu chuẩn. Sắp xếp thông minh, phục vụ nhu cầu kết nối đa dạng của người dùng.
Wi-Fi 6E AX210 với ăng-ten tiện lợi 'râu', cùng Bluetooth 5.2, giúp MAG B560 Tomahawk Wi-Fi đáp ứng đầy đủ yêu cầu kết nối không dây hiện đại.

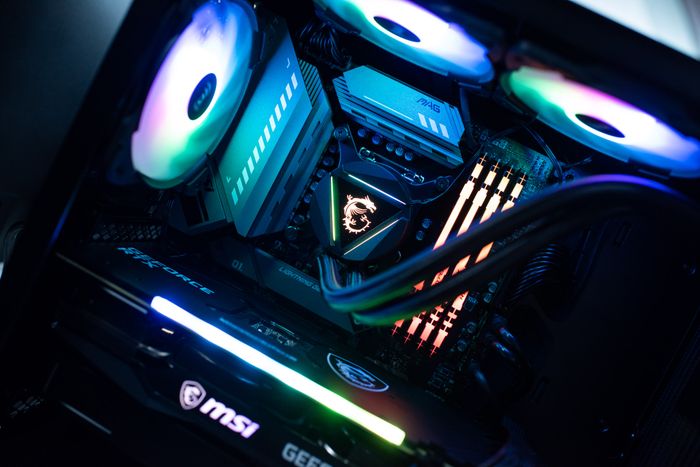

Trải nghiệm hệ thống hoàn chỉnh MSI:
- CPU: Intel Core i5-11500 (Rocket Lake-S) 6 nhân 12 luồng, 2,7 - 4,6 GHz, 12 MB cache, TDP 65 W;
- GPU: MSI RTX 3060 Ti Gaming X Trio 8 GB GDDR6;
- BO MẠCH CHỦ: MSI MAG B560 Tomahawk Wi-Fi;
- RAM: 4 x Kingston HyperX Fury DDR-3600 CL18-22-22-39;
- Ổ CỨNG SSD: WD Black 500 GB M.2 PCIe 3.0 x4;
- TẢN NHIỆT CPU: MSI MAG CoreLiquid 360R
- NGUỒN: MSI MPG A650GF;
- VỎ MÁY: MSI MPG Gungnir 110R + 4 quạt ARGB.
Về con CPU Core i5-11500, nó không có nhiều đặc điểm nổi bật và không hỗ trợ mở khóa hệ số nhân. Với 6 nhân 12 luồng, kiến trúc mới Cypress Cove, xung cơ bản 2,7 GHz và tối đa 4,6 GHz đơn nhân, 4,2 GHz toàn nhân, TDP 65 W, con chip này đòi hỏi tản nhiệt hiệu quả, đặc biệt khi chạy ở xung cao.
MSI B560 Tomahawk Wi-Fi hoàn toàn đáp ứng với hiệu suất của Core i5-11500 khi chạy ở xung tối đa 4,6 GHz toàn nhân. Hệ thống phase 6 x 2 Duet Rail của bo mạch chủ này làm nhiệm vụ mà không gặp vấn đề với mức điện áp 1,260 V Vcore cần thiết.
Một điểm cần lưu ý là việc chọn kit RAM, với trường hợp kit Kingston HyperX Furry DDR4-3600 CL18, cần kiểm tra QVL để đảm bảo tương thích. Mặc dù XMP chỉ hỗ trợ tối đa 2933 MHz, việc tinh chỉnh thủ công giúp đạt được hiệu suất cao hơn, nhưng cần chú ý đến tương thích của kit RAM.
Trong trường hợp gặp vấn đề tương tự, anh em có thể tự điều chỉnh các thông số theo XMP của kit RAM. Ví dụ, cần set lại xung nhịp RAM là 3600 MHz trong DRAM Frequency để đảm bảo hoạt động ổn định.
Tiếp theo, mình đã điều chỉnh Timing của RAM để tuân thủ thông số XMP với tCL - tRCD - tRP - tRAS lần lượt là 18 - 22 - 22 - 39.
Kế đến là việc điều chỉnh IMC (Integrated Memory Controller) - một thiết lập mới trên dòng Rocket Lake-S. Intel cho phép chọn giữa 2 tỉ lệ đồng bộ xung RAM và xung vi điều khiển bộ nhớ IMC là Gear1 (1:1) và Gear2 (1:2). Với tỉ lệ 1:1, xung của IMC và RAM ở 3600 MHz đảm bảo băng thông và độ trễ thấp hơn. Gear2 đã được thử nghiệm nhưng không tương thích với kit RAM này.
Trong AIDA Memory Benchmark, sự chênh lệch về băng thông và độ trễ giữa kit RAM DDR4-3600 ở tốc độ 3600 MHz và 2933 MHz trở nên rất rõ. Câu hỏi quan trọng là sự chênh lệch này ảnh hưởng như thế nào đến các tác vụ khác?
Sau loạt bài thử nghiệm với Cinebench R15, V-RAY 4 và 5, Corona và Blender, kết quả cho thấy với V-RAY, việc tăng xung RAM mang lại cải thiện đáng kể về hiệu suất với tỉ lệ mẫu k và mẫu v đều cao hơn so với xung RAM thấp. Tương tự với Corona Render, thời gian hoàn thành bài test giảm ngắn hơn 3 giây khi kit RAM chạy ở 3600 MHz. Tuy nhiên, trong thử nghiệm với Blender, sự chênh lệch hầu như không đáng kể.
Trải nghiệm tựa game Shadow of The Tomb Raider ở độ phân giải 2K, đồ họa Highest cho thấy không có sự khác biệt đáng kể giữa xung RAM 2933 Mhz và 3600 MHz, tỉ lệ khung hình trung bình chỉ chênh nhau 1 frame.
Tóm lại, qua bài kiểm tra này, B560 Tomahawk Wi-Fi hoàn toàn có khả năng đẩy các kit RAM với tốc độ cao sử dụng XMP hoặc có thể overclock được. Tuy nhiên, để overclock một kit RAM, chất lượng của die cũng đóng vai trò quan trọng để đạt được mức xung cao hơn so với XMP. Kit RAM Kingston 3600 MHz CL18-22-22-39 trong bài kiểm tra này không phải là lựa chọn tốt để overclock vì độ trễ của nó ở mức xung này đã khá lớn.

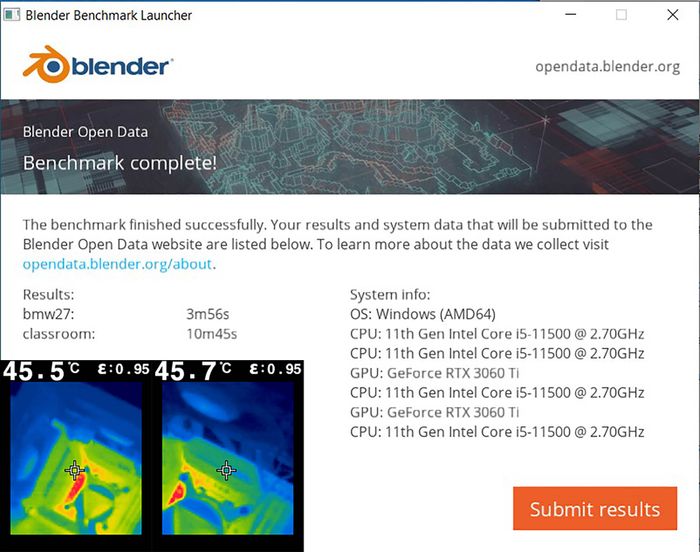

Đo nhiệt độ của dàn VRM khi chạy Blender và stress test bằng AIDA64, nhiệt độ của MOSFET khi stress test không vượt quá 61 độ C, một mức nhiệt độ khá mát mẻ đối với loại linh kiện này. Đo bằng FLIR cho thấy khi chạy Blender, nhiệt độ heatsink ở mức 45 độ C trên cả 2 cụm heatsink.

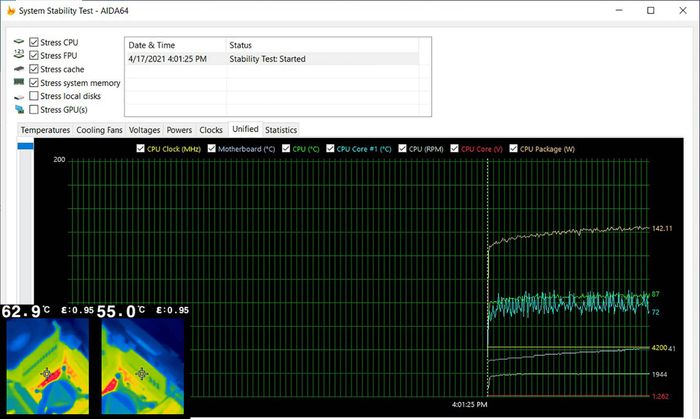

Khi stress test AIDA64 trong nửa giờ, nhiệt độ cao nhất là 63 độ C, chứng minh thiết kế heatsink của dàn VRM trên B560 Tomahawk Wi-Fi hoạt động rất hiệu quả.
Dòng B460 Tomahawk trước đó có giá khoảng 3,5 triệu đồng, với thiết kế, tính năng và hiệu năng xuất sắc. Hi vọng B560 Tomahawk Wi-Fi sẽ được bán với mức giá hợp lý, tiếp tục là dòng bo ưa chuộng trong dàn máy chơi game tầm trung.
