Nhật Bản: Phát triển phương pháp sản xuất vi chip bán dẫn từ kim cương thay thế cho silic

Buzz

Ngày cập nhật gần nhất: 15/4/2026

Đọc tóm tắt

- Nghiên cứu mới từ đại học Chiba, Nhật Bản về cách cắt kim cương mà không gây nứt vỡ.
- Ứng dụng kim cương vào nhiều ngành như viễn thông, năng lượng và bán dẫn.
- Hệ số phẩm chất của kim cương cao gấp 10 nghìn lần silic.
- Giải pháp cắt kim cương bằng laser giúp giảm thiểu nứt vỡ.
- Tạo ra wafer chip nhớ kim cương nhân tạo có mật độ lưu trữ dữ liệu lớn.
- Chi phí thấp hơn nhiều so với công nghệ hiện nay.

Nghiên cứu mới từ đại học Chiba, Nhật Bản, do giáo sư Hirofumi Hidai chủ trì, nhằm thử nghiệm cách cắt kim cương một cách dễ dàng mà không gây nứt vỡ, ảnh hưởng tới cấu trúc tinh thể của vật liệu này.

Tạm thời bỏ qua độ cứng cao của kim cương, các nhà khoa học và kỹ sư đã tìm cách ứng dụng kim cương vào nhiều ngành như viễn thông, năng lượng và bán dẫn. Khe vùng của kim cương rộng hơn nhiều so với silicon. Hệ số phẩm chất của kim cương cao gấp 10 nghìn lần silic, nếu tạo ra transistor từ kim cương, mật độ transistor, khả năng đẩy xung nhịp, độ bền nhiệt và hiệu năng đều vượt trội so với nguyên liệu bán dẫn hiện nay.

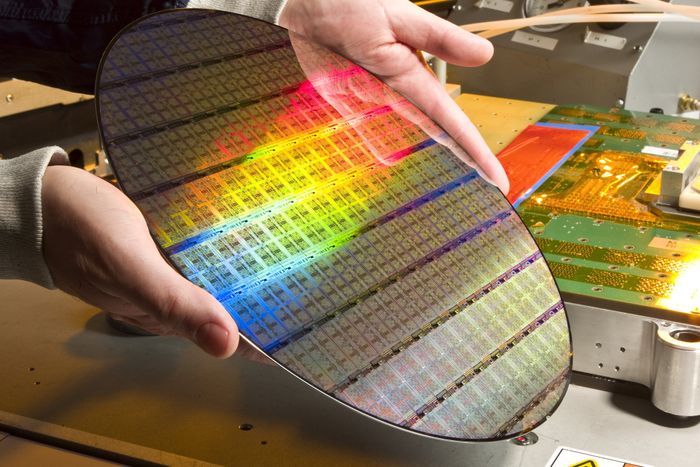

Thách thức lớn nhất mà kim cương chưa thể trở thành vật liệu bán dẫn lý tưởng là việc cắt chúng thành những tấm wafer mỏng mà không gây nứt vỡ.

Giáo sư Hidai và các đồng nghiệp đã đưa ra giải pháp cắt kim cương bằng laser, kỹ thuật này giúp giảm thiểu tối đa những nứt vỡ trong cấu trúc tinh thể kim cương. Chùm tia laser năng lượng cao biến kim cương thành carbon vô định hình, giảm khả năng nứt vỡ.

Sau đó, lưỡi dao siêu nhỏ làm từ tungsten sẽ được sử dụng để tạo ra những tấm wafer mịn màng từ lớp carbon vô định hình mềm hơn kim cương. Phương pháp này có chi phí thấp hơn nhiều so với công nghệ hiện nay.

Nhóm các nhà nghiên cứu Nhật Bản đã thành công trong việc tạo ra wafer chip nhớ kim cương nhân tạo có kích thước lớn, với mật độ lưu trữ dữ liệu lên đến 25 exabyte trên một miếng wafer đường kính 5 cm, tương đương với 25 triệu ổ SSD NVMe 1TB:

Theo Techspot

Các câu hỏi thường gặp

Nghiên cứu mới từ đại học Chiba về kim cương có những điểm nổi bật nào?

Nghiên cứu từ đại học Chiba do giáo sư Hirofumi Hidai chủ trì tập trung vào việc cắt kim cương mà không gây nứt vỡ, nhằm ứng dụng kim cương trong viễn thông và năng lượng. Phương pháp này cải thiện độ bền và hiệu suất của các linh kiện bán dẫn.

Lý do gì khiến kim cương trở thành vật liệu tiềm năng trong ngành bán dẫn?

Kim cương có hệ số phẩm chất cao gấp 10 nghìn lần silicon, cho phép tạo ra transistor với mật độ và hiệu năng vượt trội. Tuy nhiên, thách thức lớn là cắt kim cương thành wafer mỏng mà không bị nứt vỡ.

Phương pháp cắt kim cương mới này hoạt động như thế nào?

Giáo sư Hidai và nhóm nghiên cứu sử dụng laser để cắt kim cương, giúp giảm nứt vỡ. Sau đó, lưỡi dao tungsten tạo wafer từ lớp carbon vô định hình, giúp tiết kiệm chi phí và tối ưu hóa quy trình.

Wafer chip nhớ kim cương nhân tạo có kích thước như thế nào?

Wafer chip nhớ kim cương nhân tạo được tạo ra có kích thước lớn với mật độ lưu trữ lên tới 25 exabyte trên một miếng đường kính 5 cm, tương đương với 25 triệu ổ SSD NVMe 1TB, mang lại tiềm năng lưu trữ ấn tượng.
