Vẽ ngôi sao năm cánh trong hình tròn là một trong những bài thực hành cơ bản khi nghiên cứu về AutoCAD. Trong bài viết này, chúng ta sẽ khám phá cách vẽ hình ngôi sao một cách đơn giản và sáng tạo.
Trước khi bắt đầu, hãy kích hoạt tính năng Truy bắt điểm (phím tắt F3) và Theo dõi đối tượng (phím tắt F11). Hướng dẫn chi tiết về cách cài đặt tính năng này có trong bài viết Cách cài đặt Truy bắt điểm trong AutoCAD.
1. Hướng dẫn vẽ ngôi sao năm cánh trong hình tròn

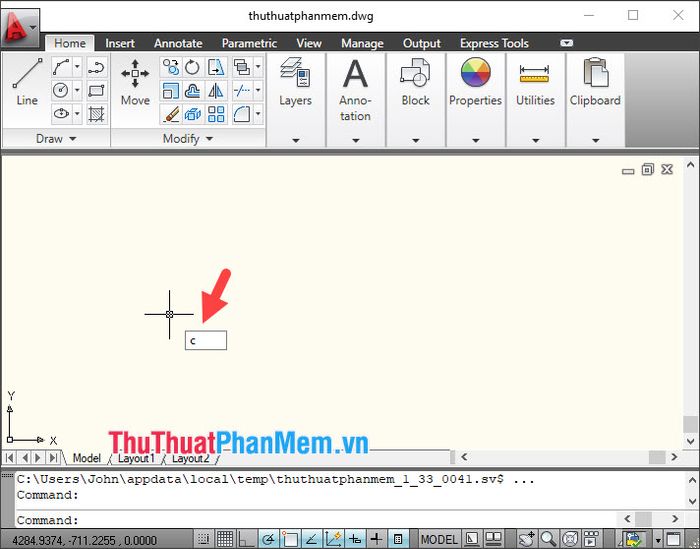

Điều trình 1: Kích hoạt lệnh C và nhấn Enter để tạo hình tròn (Circle).
Sau đó, bạn tạo đường tròn với bán kính theo sở thích cá nhân.
Điều trình 2: Gõ lệnh POL => Enter để tạo hình đa giác (Polygon).
Tiếp theo, nhập số cạnh cho đa giác. Với ngôi sao 5 cạnh, nhập số 5 và nhấn Enter để vẽ hình ngũ giác.
Điều trình 3: Di chuyển chuột đến giữa hình tròn để kích hoạt chế độ truy bắt điểm và chọn tâm hình tròn. Sau khi chọn tâm, nhấn Enter.
Tiếp theo, nhấn Enter để bắt đầu quá trình vẽ.
Điều trình 4: Vẽ một điểm từ tâm hình tròn (1) tới mép của hình tròn. Lúc này, bạn sẽ thấy chữ Nearest (2) xuất hiện khi chế độ truy bắt điểm tìm thấy mép của đường tròn. Căn chỉnh sao cho cả năm cạnh đi qua đường tròn.
Điều trình 5: Sử dụng lệnh
Tiếp theo, kết nối các điểm của hình ngũ giác để tạo thành hình ngôi sao năm cạnh theo thứ tự (1) => (2) => (3) => (4) => (5) => (1).
Bước 6: Click vào viền của hình ngũ giác (1) và nhấn phím Delete (2) trên bàn phím để xóa hình ngũ giác xung quanh ngôi sao.
Bước 7: Nhập lệnh TR và nhấn Enter để chọn lệnh cắt (trim).
Tiếp theo, nhấn phím Enter một lần nữa.
Bước 8: Click vào đường thẳng (line) cần xóa.
Tiếp theo, click vào từng đoạn thẳng (1), (2), (3) để loại bỏ các đoạn thẳng thừa.
Cuối cùng, bạn sẽ có hình ngôi sao năm cánh nằm trong đường tròn như hình bên dưới.
Bước 9: Sử dụng lệnh L (Line) để vẽ các đường gân cho ngôi sao.

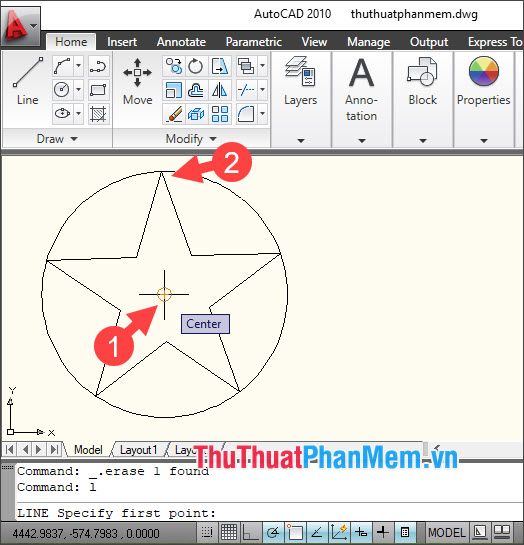

Kế tiếp, bạn vẽ đường thẳng từ trung tâm (1) đến đỉnh ngôi sao (2).
Sau đó, tạo phần đường gân theo hình dưới đây.
Bước 10: Tiếp tục tạo các đường gân khác để hình thành ngôi sao giống như ví dụ bên dưới.
Để tạo ngôi sao 3D độc đáo, thêm đường gân và tô màu cho ngôi sao. Hướng dẫn tô màu trong Cad có thể xem trong bài viết Cách tô màu trong Cad.
2. Vẽ ngôi sao năm cánh bên trong đường tròn
Thay vì đặt đường tròn bao quanh ngôi sao như cách làm trước đó, hãy đặt hình tròn bên trong ngôi sao. Để thực hiện điều này, tạo ngôi sao năm cánh trong đường tròn theo hướng dẫn (Bước 1 => Bước 8) và điều chỉnh bán kính của đường tròn như sau:
Bước 1: Click vào viền đường tròn (1) và chọn điểm màu xanh (2) để điều chỉnh bán kính hình tròn.
Bước 2: Điều chỉnh và thu nhỏ bán kính của đường tròn theo ý muốn và bấm Enter.
Sau khi hoàn thành, bạn sẽ chiếm lấy ngôi sao với hình tròn bên trong theo ví dụ dưới đây.
Dưới sự hướng dẫn trong bài viết, việc vẽ ngôi sao 5 cạnh trở nên đơn giản hơn bao giờ hết. Đừng quên ghé thăm Mytour thường xuyên để cập nhật những bài hướng dẫn về AutoCAD hấp dẫn khác nhé!
