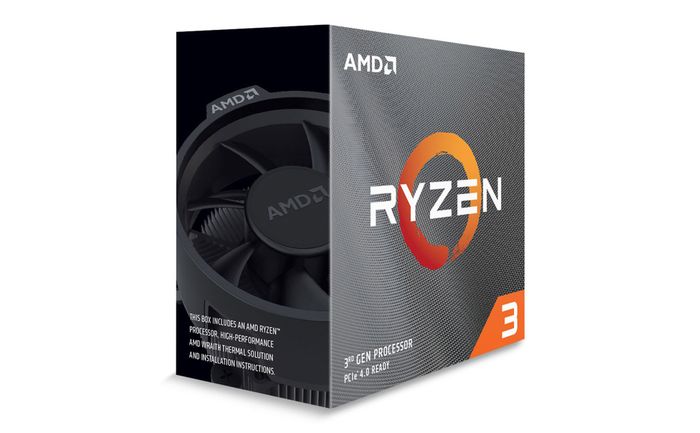

Sau khi thông báo về hai mẫu chip xử lý giá rẻ Ryzen 3 3100 (99 USD) và 3300X (120 USD), được thiết kế theo mã Matisse, nhiều người đã nghĩ rằng 3100 và 3300X có cùng bố cục chip bán dẫn, khác nhau chỉ ở xung nhịp, với cả hai đều có 4 nhân 8 luồng xử lý cho PC giá rẻ. Tuy nhiên, theo một bức hình slide nội bộ của AMD đã được tiết lộ trên mạng, AMD đã tạo ra sự khác biệt về xung nhịp của hai CPU này.

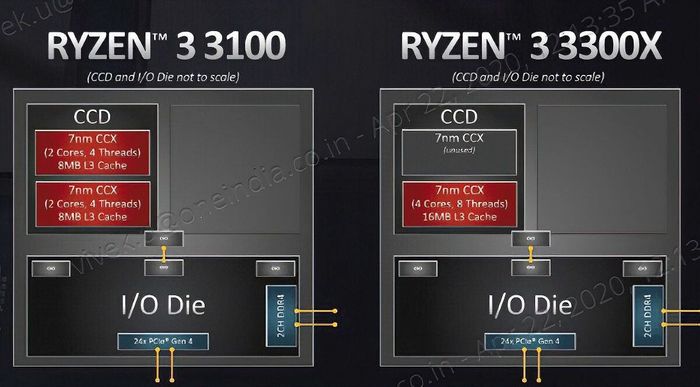

Cụ thể, Ryzen 3 3100 có hai CCX (compute complex), mỗi CCX có 2 nhân 4 luồng xử lý. Thay vì vô hiệu hóa một CCX, AMD đã vô hiệu hóa 2 nhân trên mỗi CCD và cắt nửa Cache L3 từ 16MB xuống còn 8MB. Điều này tạo ra kết cấu 2+2 CCX, 8+8 MB Cache L3 cho R3 3100. Trong khi đó, Ryzen 3 3300X có hai CCX, nhưng một CCX 4 nhân đã bị vô hiệu hóa và CCD còn lại có đủ 4 nhân 8 luồng xử lý, 16MB bộ nhớ đệm L3 cho cả 4 nhân. Nhờ bố cục chip như vậy, R3 3300X có xung nhịp cao hơn và hiệu năng ngang ngửa với Core i7-7700K trong các bài test Cinebench gần đây.
Tuy nhiên, việc flash BIOS để mở khóa 4 nhân xử lý còn lại trên R3 3300X không khả thi, vì AMD đã vô hiệu hóa cả CCD bằng laser, không thể thực hiện như việc flash BIOS trên card đồ họa Radeon như thời flash HD 7970 lên thành R9 280X, hay HD 7950 thành R9 280 cách đây nhiều năm.
Theo Tech Power Up
