Sơ đồ hoạt động của máy lọc nước RO và những nguyên lý cơ bản bạn cần nắm vững

Sơ đồ và cấu tạo của máy lọc nước là yếu tố bạn không thể bỏ qua khi quyết định mua. Hiểu rõ nguyên lý hoạt động cũng như cách lắp đặt máy lọc nước khi mới mua về sẽ giúp bạn sử dụng hiệu quả hơn. Cùng tham khảo bài viết dưới đây để tìm hiểu chi tiết

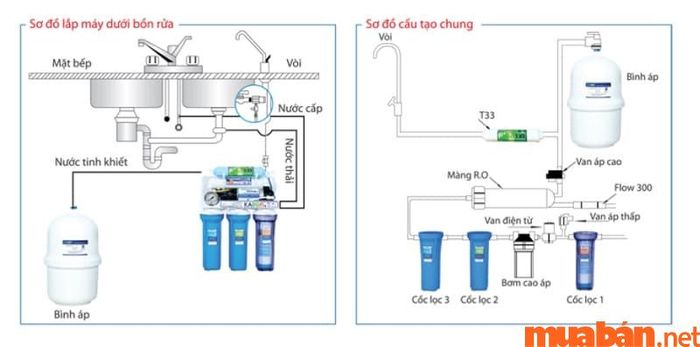

Sơ đồ máy lọc nước RO

Sơ đồ máy lọc nước RO có những bộ phận quan trọng nào? Tìm hiểu cấu trúc và cách thức hoạt động của máy lọc nước qua bài viết dưới đây

Máy lọc nước

Bộ phận của máy lọc nước có nhiệm vụ tạo áp lực cao đẩy nước qua màng lọc, giúp hệ thống lọc RO hoạt động ổn định và hiệu quả

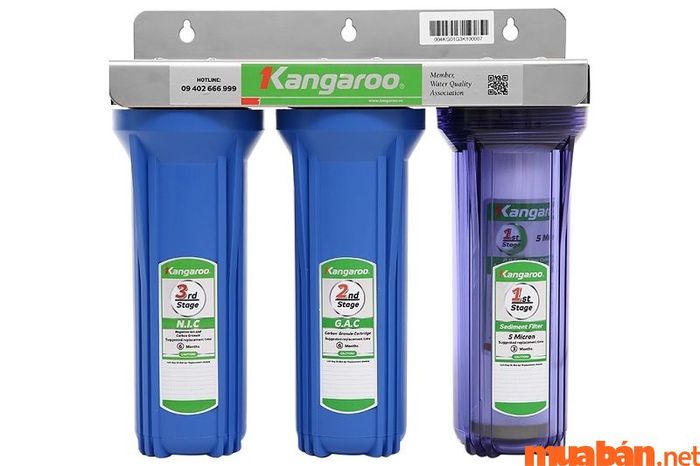

Ba lõi lọc thô (lõi 1, lõi 2, lõi 3)

Lõi lọc thô là bước đầu tiên trong quy trình lọc nước, chuyên dụng để loại bỏ các chất hữu cơ, bùn đất, rỉ sét và các tạp chất như rong, keo, hoặc chất béo hòa tan trong nước. Trên máy lọc RO, bạn sẽ thấy ba lõi lọc thô được bảo vệ bởi ba lớp bột lọc theo thứ tự 1, 2, 3

Lọc nước RO

Lọc RO sử dụng màng lọc siêu mịn với kích thước chỉ 0,0001 micron. Để nước có thể đi qua màng này, cần phải có một lực ép lớn. Các tạp chất có kích thước lớn hơn sẽ bị đẩy ra ngoài qua đường nước thải. Màng lọc này giúp loại bỏ đến 99% vi khuẩn và các chất độc hại

Bình áp của máy lọc nước

Bình áp là bộ phận chứa nước sạch đã được lọc qua màng RO, giúp duy trì nguồn nước sẵn có mỗi khi bạn cần. Hiện tại, bình áp có hai loại chính: bình nhựa và bình thép

Tinh lọc lõi hệ thống

Hệ thống tinh lọc lõi giúp nước đạt độ tinh khiết tối ưu, ổn định pH và bổ sung khoáng chất có lợi cho cơ thể. Nhờ vào hệ thống này, bạn có thể uống nước trực tiếp mà không cần đun sôi

Máy lọc nước

Máy lọc nước giúp bạn dễ dàng lấy nước sử dụng. Hiện nay, thị trường vòi máy lọc nước rất phong phú về kiểu dáng và chất liệu. Bạn có thể lựa chọn giữa vòi nước inox 201, inox 304 hoặc các loại vòi khác tùy theo nhu cầu sử dụng

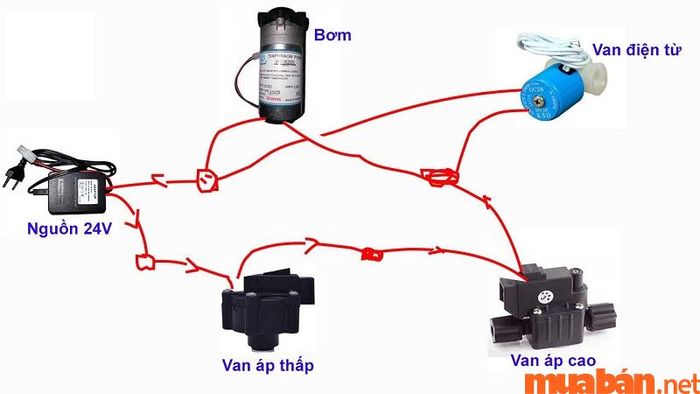

Các thiết bị điện

Sơ đồ hệ thống điện trong máy lọc nước RO thực ra không phức tạp như bạn nghĩ. Các bộ phận chính bao gồm:

• Bộ chuyển đổi nguồn: Adaptor 24V giúp máy hoạt động ổn định, đặc biệt trong giờ cao điểm.
• Hệ thống dây điện: Dây được ép cos và có kích thước từ 0,7 – 1,0mm, giúp kết nối các bộ phận dễ dàng.
• Van điện từ: Được sử dụng để đóng mở nguồn nước, lắp đặt trước hoặc sau màng RO tùy theo yêu cầu.
• Van áp thấp: Đo áp lực nước đầu vào và điều chỉnh khi có sự thay đổi, giúp bảo vệ máy.
• Công tắc: Dùng để chuyển đổi giữa các chế độ hoạt động, có 2 loại công tắc: 2 chân và 4 chân.
• Cú pháp hệ thống: Là kết nối giữa các thành phần trong hệ thống máy lọc nước.

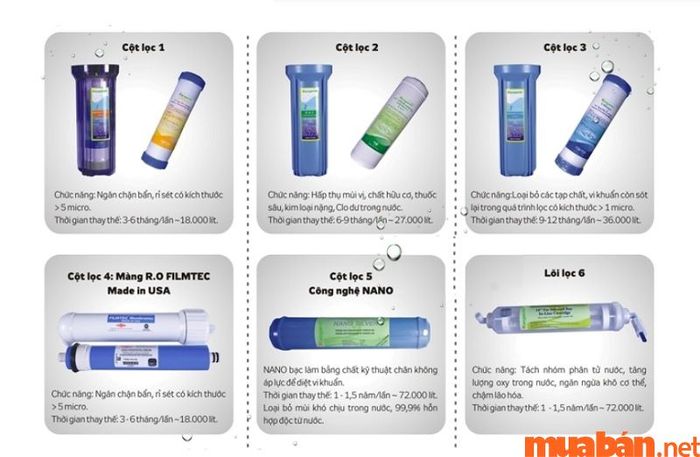

Nguyên lý hoạt động của hệ thống máy lọc nước RO được chia thành 7 bước cơ bản

Máy lọc nước RO hoạt động qua 7 bước lọc nước cụ thể như sau:

Bước 1: Nước đi qua lõi lọc PP với kích thước 5 Micron để loại bỏ tạp chất như rong, đất cát, và các mảnh vụn. Đây là bước lọc thô, giúp bảo vệ các lõi lọc quan trọng phía sau khỏi bị tắc nghẽn bởi các chất bẩn ban đầu.

Bước 2: Lọc OCSB – GAC giúp loại bỏ các chất hữu cơ, clo và các tạp chất gây mùi trong nước. Nếu nước gia đình bạn chứa nhiều vôi, lõi lọc ở bước này sẽ được thay thế bằng lõi Cation để xử lý tốt hơn.

Bước 3: Lõi lọc PP 1 Micron sẽ loại bỏ các cặn bẩn và chất có kích thước lớn hơn 1 Micron. Nếu sử dụng lõi Cation ở bước 2, bước 3 này sẽ thay thế bằng lõi Cacbon Block để loại bỏ các chất lơ lửng và hữu cơ khác.

Bước 4: Nước sẽ được lọc qua màng RO siêu mịn với kích thước 0,0001 Micron, giúp loại bỏ khoảng 99% các tạp chất, làm cho nước trở nên tinh khiết hơn.

Bước 5: Bộ lọc lõi ở bước này được thiết kế để loại bỏ các tạp chất còn lại, giúp nước đạt chất lượng tốt nhất.

Bước 6: Với công nghệ Nano Silver, bước lọc này ngăn chặn sự phát triển của vi khuẩn, giúp nước giữ được chất lượng và vị tốt hơn sau khi lọc.

Bước 7: Ở bước này, lõi lọc được làm từ đá khoáng, giúp bổ sung các khoáng chất có lợi cho cơ thể, làm nước trở nên giàu dưỡng chất hơn.

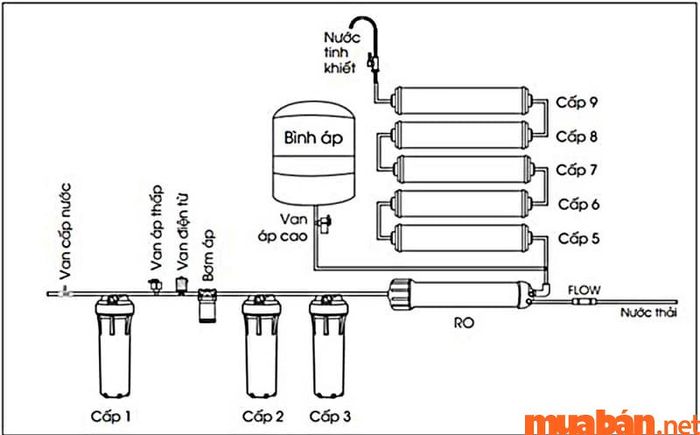

Sơ đồ máy lọc nước Aqua

Sơ đồ máy lọc nước của các thương hiệu có nhiều điểm chung, nhưng nếu bạn đang sử dụng máy lọc nước Aqua, hãy tham khảo sơ đồ dưới đây để hiểu rõ hơn về hiệu quả của hệ thống này.

• Van cấp nước đầu vào
• Bộ lọc thô gồm 3 lõi, với cơ chế tự ngắt giữa lõi 1 và lõi 2 khi lượng nước vào không đủ.
• Core 4 là lõi RO được lắp ngay trên bộ 3 lõi thô
• Bình áp giúp lưu trữ nước và được điều khiển bởi van cao áp
• Các lõi từ 5 đến 9 giúp lọc nước sạch hơn, bổ sung khoáng chất và cải thiện hương vị nước.

Nước sau khi lọc từ máy có thể sử dụng ngay mà không cần phải đun sôi, mang lại sự tiện lợi cho người sử dụng.

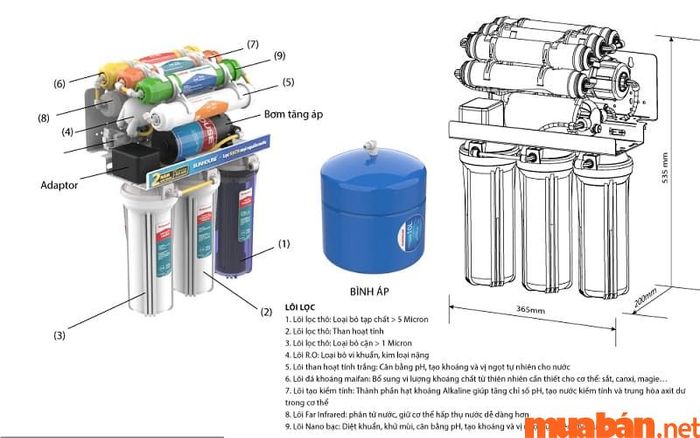

Sơ đồ máy lọc nước Sunhouse

Sơ đồ máy lọc nước Sunhouse cũng có các cấu hình tương tự như các loại máy lọc khác. Bao gồm các bộ cốt lõi, màng lọc RO, lõi bổ sung khoáng chất, bình áp, vòi nước... Hướng dẫn cài đặt của máy sẽ giúp bạn dễ dàng nắm bắt cách lắp ráp từ dưới lên trên. Ngoài ra, một số máy còn được trang bị thêm vòi nước nóng và lạnh cho sự tiện lợi tối đa.

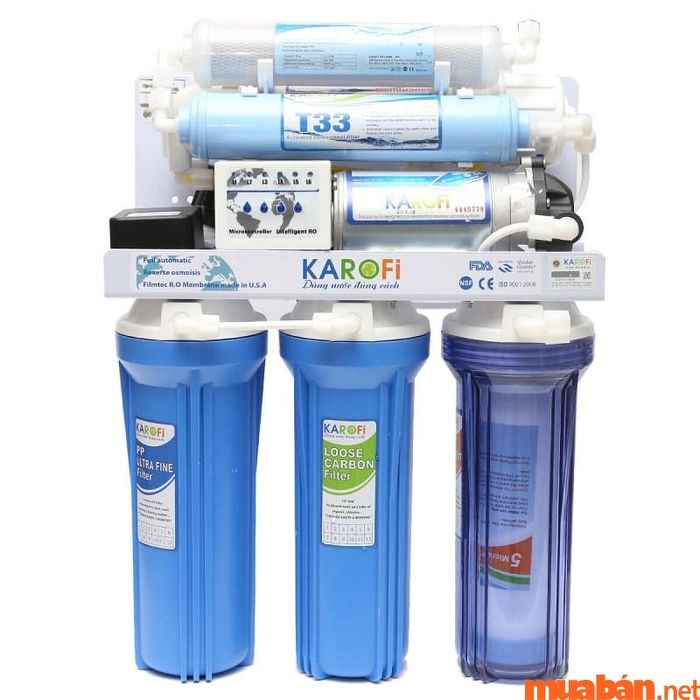

Sơ đồ máy lọc nước Karofi

Để đảm bảo nguồn nước sạch với độ tinh khiết cao, sơ đồ máy lọc nước Karofi luôn tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt.

• Karofi trang bị tối thiểu 7 bộ lọc lõi, giúp nước sau khi lọc có thể sử dụng ngay mà không cần xử lý thêm.
• Các linh kiện như lõi lọc, màng RO, bình áp đều được chọn lựa từ chất liệu cao cấp, đảm bảo hiệu quả tối ưu.

Tuy nhiên, đối với các máy lọc nước đơn giản của Karofi, thông thường sẽ sử dụng bộ lọc 5 lõi. Dù vậy, quy trình lọc nước vẫn sẽ thực hiện đầy đủ theo 7 bước như đã đề cập trước đó.

Dù là máy lọc nước của Kangaroo hay bất kỳ thương hiệu nào khác, cấu hình cơ bản của chúng đều tương tự nhau. Tuy nhiên, sự khác biệt nằm ở số lượng bộ lọc lõi và bộ lọc hệ thống, điều này phụ thuộc vào từng nhà sản xuất và đời máy. Bạn có thể dễ dàng tìm mua máy lọc nước tại các cửa hàng hoặc trên các website như Mytour.

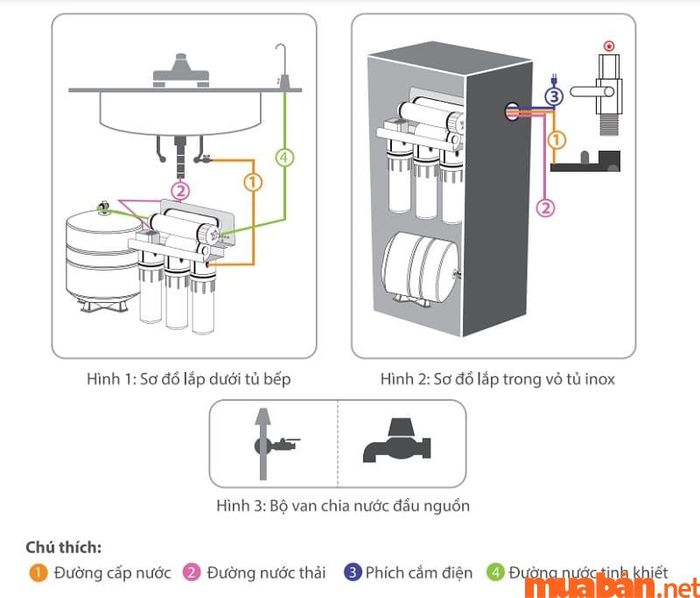

Hướng dẫn lắp đặt và sơ đồ máy lọc nước khi mới mua về

Bạn có thể tự lắp đặt máy lọc nước tại nhà sau khi tham khảo sơ đồ lắp đặt cơ bản. Dưới đây là hướng dẫn chi tiết để bạn có thể thực hiện việc lắp ráp máy lọc nước một cách dễ dàng.

Các bước chuẩn bị

• Các linh kiện của máy lọc nước
• Chọn vị trí lắp máy gần nguồn nước và ổ cắm điện
• Vệ sinh khu vực lắp đặt máy
• Chuẩn bị các công cụ cần thiết như khoan, đinh vít...
• Hướng dẫn sử dụng và tài liệu hướng dẫn kèm theo

Các bước thực hiện lắp đặt

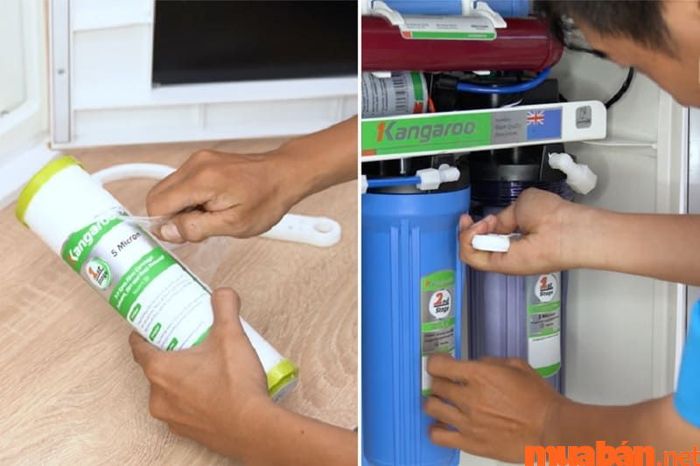

Bước 1 : Loại bỏ các loại bột lọc cũ và bộ lọc bằng thép

Bước 2 : Lắp cốt lõi vào màng lọc. Lưu ý gỡ bỏ bao bọc bên ngoài, đặt lõi lọc vào đúng vị trí và siết chặt lại. Bạn có thể dùng tay hoặc dụng cụ chuyên dụng để làm sạch tinh bột trong lõi lọc.

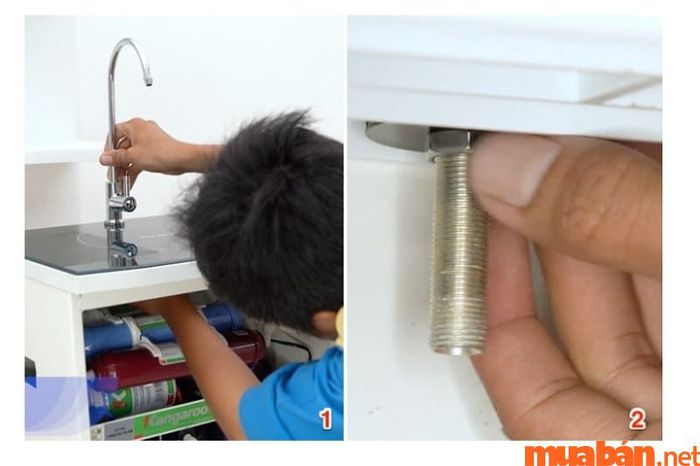

Bước 3 : Đổ nước vào máy lọc. Đặt vòi nước đúng vị trí và cố định lại, sau đó siết chặt bằng dụng cụ chuyên dụng.

Bước 4 : Gắn kim cương vào đầu ống nước và kết nối với vòi nước. Hãy sử dụng dụng cụ nhẹ nhàng để đảm bảo các kết nối khít và tránh rò rỉ nước.

Bước 5 : Cải thiện màng lọc RO thành dạng bột lọc. Lõi này thường có màu trắng để dễ phân biệt với các bộ lọc khác.

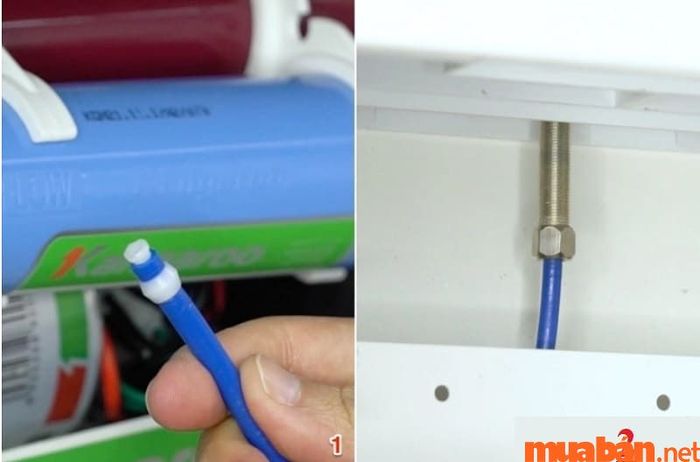

Bước 6 : Dẫn dây vào các vị trí chứa khoáng chất cốt lõi. Cắm ống dẫn nước vào lõi 6, tiếp theo kết nối dây dẫn xuống ứng dụng và nối vào lõi gần nhất với RO.

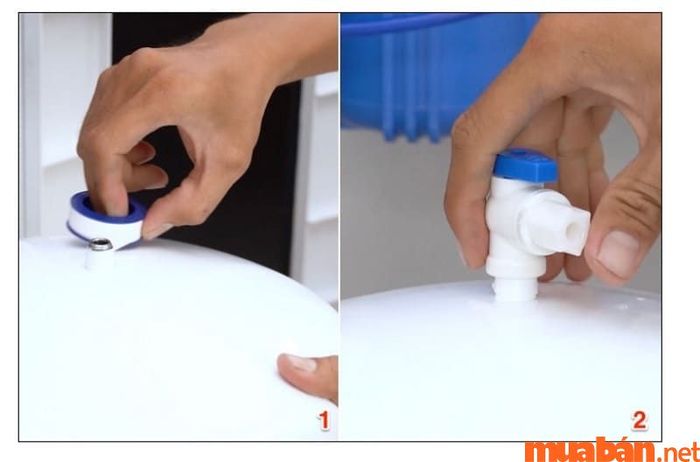

Bước 7 + 8 : Lắp van vào bình ứng dụng và dùng khoảng 8-10 băng tan để ngăn rò rỉ. Cuối cùng, đặt bình áp vào tủ và kết nối dây cuối cùng vào hệ thống.

Bước 9: Lắp đặt hệ thống ống nước, dẫn nước thải vào phía sau của máy lọc. Chú ý lắp đúng theo vị trí thiết kế của máy.

Bước 10 : Gắn van vào nguồn nước và nối phần còn lại với van. Sử dụng mỏ hàn để cố định chắc chắn, tránh hiện tượng bung hoặc rò rỉ nước trong quá trình sử dụng.

Bước 11 : Xả nước ra tại vị trí mong muốn. Tuy nhiên, hãy chọn vị trí gần để tiết kiệm dây dẫn.

Với những thông tin trên, bạn sẽ có cái nhìn rõ ràng hơn về sơ đồ máy lọc nước và cách thức lắp đặt máy tại nhà. Nếu bạn đang tìm hiểu về việc mua máy lọc nước, đừng quên ghé thăm trang web Mytour để tham khảo các sản phẩm mới với mức giá hấp dẫn nhất!

–   Vân Anh (Tác giả bài viết)  –
