Apache, biểu tượng của sức mạnh và đáng sợ trong chiến trường, được xem như 'xe tăng bay'. Được trang bị với các hệ thống vũ khí, cảm biến và phòng ngự hàng đầu, Apache là một biểu tượng của sự tinh nhuệ và sức mạnh quân sự.
Trực thăng Apache không chỉ là một phương tiện di chuyển, mà còn là một cỗ máy chiến đấu tinh vi. Với cơ chế điều chỉnh cánh quạt và khả năng tấn công chính xác, Apache là nỗi ác mộng đích thực của mọi lực lượng địch trên chiến trường.Mô-tơ quay và cánh quạt của Apache

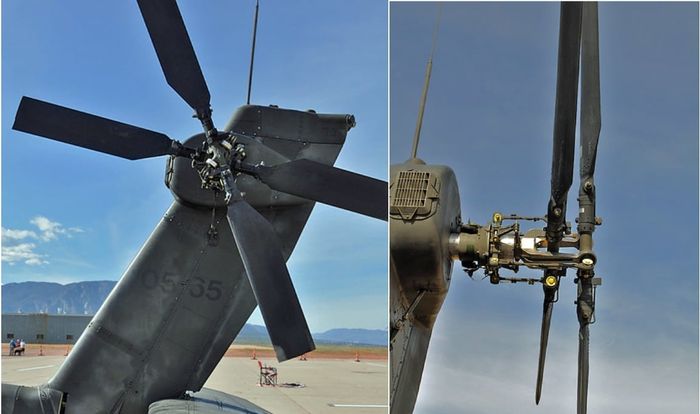

Khi mô-tơ chính quay, nó tạo ra một lực quay trên toàn bộ trực thăng. Các cánh của mô-tơ phía sau đẩy phần đuôi đi theo hướng ngược lại. Nhờ điều chỉnh độ nghiêng của các cánh ở đuôi, phi công có thể xoay trực thăng hoặc giữ cho nó ổn định. Apache được trang bị mô-tơ đuôi kép, mỗi mô-tơ có hai cánh quạt.
Trực thăng Apache mới nhất sử dụng hai động cơ tua-bin T700-GE-701C của General Electric, mỗi cái có công suất 1,700 mã lực. Động cơ này được kết nối với hộp số đơn giản để chuyển động đến cơ cấu truyền động, từ đó tới mô-tơ chính và mô-tơ đuôi. Mô-tơ này được tối ưu hóa để đem lại sự linh hoạt tối đa cho trực thăng Apache.

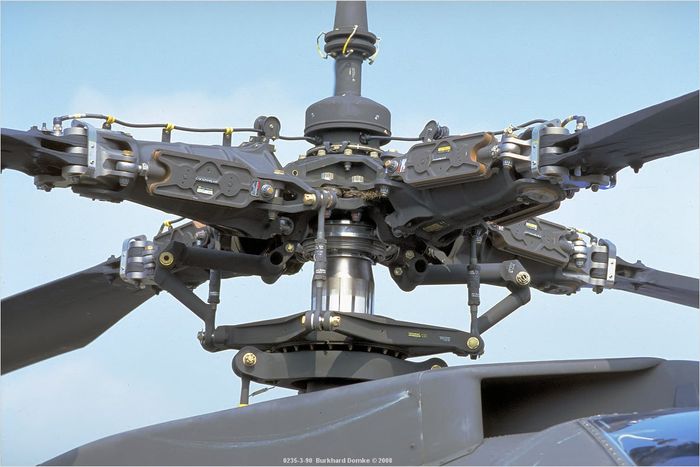

Mô-tơ chính của Apache AH-64A với bốn cánh nằm trên cùng một mặt phẳng. Ảnh: Vertipedia.
Cánh của Apache được cấu thành từ lõi thép không gỉ và khung sườn sợi thủy tinh. Với viền sau là titan và viền trước là vật liệu tổng hợp than chì, cánh có khả năng chịu va đập và tạo sự ổn định khi bay cận mặt đất hay bay lượn trên cao.

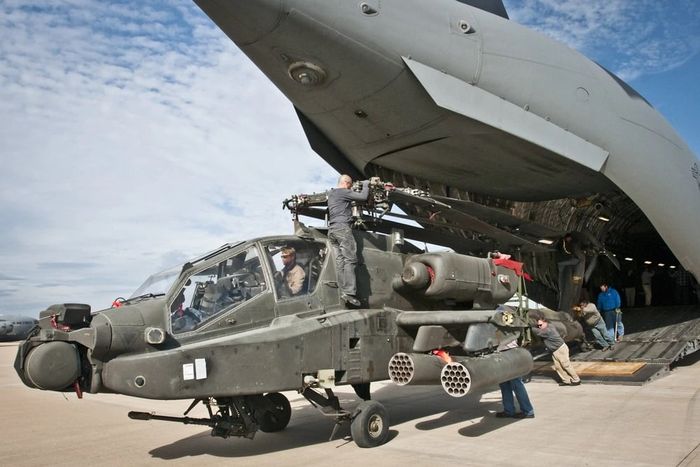

Trực thăng Apache AH-64D được đưa ra khỏi máy bay vận tải C-17 Globemaster III tại Căn cứ Không quân Eielson, Alaska, tháng 12/2016. Thông thường cánh phải tháo rời để vận chuyển. Ảnh: Dvidshub.
Apache không chỉ là một trực thăng cao cấp mà còn là biểu tượng của hệ thống vũ khí tối tân.

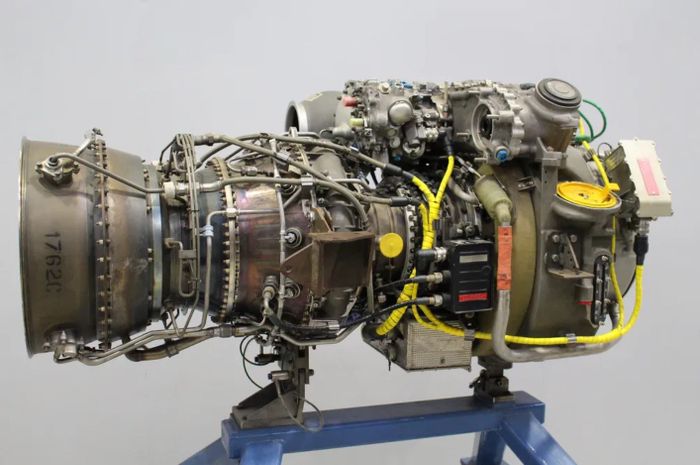

Động cơ T700-GE-701C của General Electric. Ảnh: Namu Wiki.

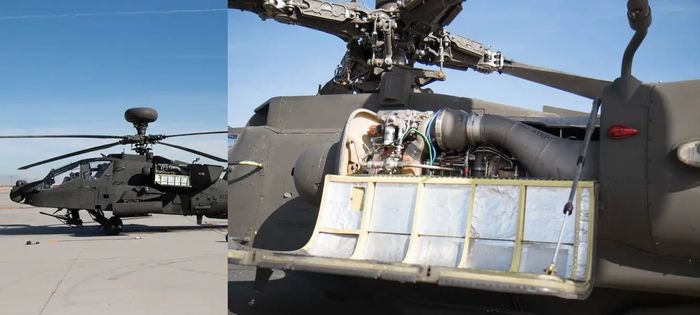

Vị trí của động cơ T700 trên trực thăng Apache. Ảnh: Bí mật bên trong.Vũ khí tối tân: Tên lửa Hellfire
Nhiệm vụ hàng đầu của Apache là triệt hạ các mục tiêu chống lại, như xe tăng và boong-ke. Để thực hiện nhiệm vụ này, tên lửa Hellfire là lựa chọn hoàn hảo. Được trang bị với máy tính dẫn đường và động cơ đẩy riêng, mỗi viên đạn của Hellfire có khả năng phá hủy mạnh mẽ, đủ để vượt qua áo giáp của những chiếc xe tăng hạng nặng nhất.

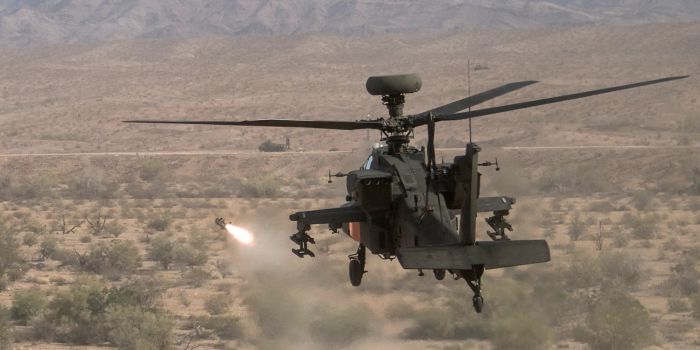

Một chiếc trực thăng Apache AH-64D bắn tên lửa Hellfire tại sa mạc Arizona trong cuộc tập trận Crimson Eagle, năm 2006. Ảnh: Wikipedia.
Apache có thể mang theo 16 tên lửa Hellfire trên bốn thanh ray gắn trên cánh. Mỗi tên lửa được hướng dẫn trực tiếp từ máy tính trực thăng trước khi phóng đi. Khi tiếp xúc với mục tiêu, cảm biến va chạm sẽ kích hoạt đầu đạn của tên lửa.

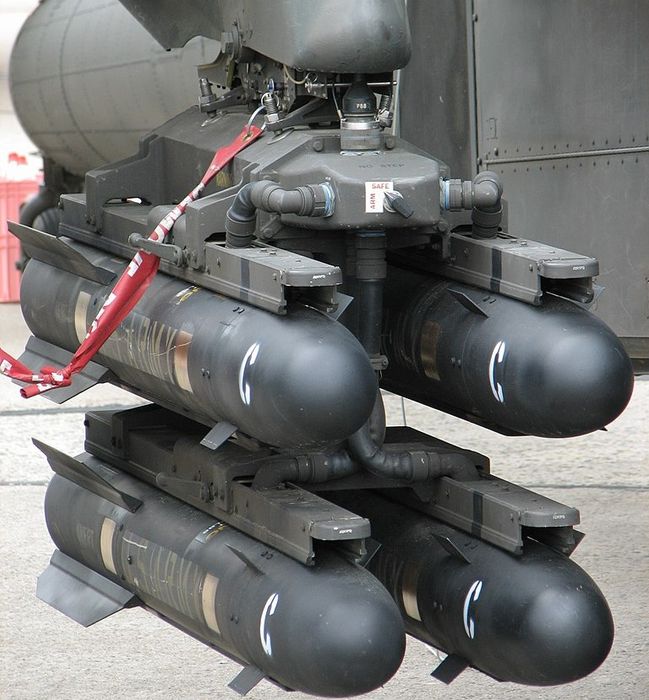

Mỗi thanh ray trên Apache AH-64 chứa bốn tên lửa Hellfire, như minh họa ở đây. Ảnh: Wikimedia.
Ban đầu, tên lửa Hellfire được thiết kế với hệ thống dẫn đường laser. Trong hệ thống này, xạ thủ trên Apache dẫn một chùm laser chính xác vào mục tiêu.cảm biến laser

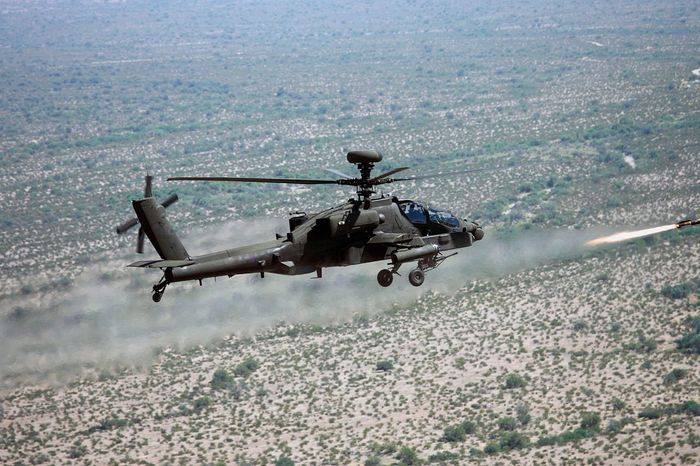

Phi công đang thử nghiệm một tên lửa Hellfire Không đối đất mới tại Cibola Range, bang Arizona. Ảnh: Insider.
Mặc dù hệ thống dẫn đường laser của Hellfire có hiệu suất cao, nhưng nó cũng có một số hạn chế đáng kể.
- Mây che phủ hoặc chướng ngại vật có thể ngăn chặn tia laser tiếp cận mục tiêu.
- Nếu tên lửa đi qua lớp mây, có thể làm mất mục tiêu.
- Phi cơ phải duy trì tia laser chỉ vào mục tiêu cho đến khi tên lửa va chạm, điều này đòi hỏi chúng phải ở ngoài trời, dễ bị tấn công.
Tên lửa và súng tự động
Apache thường mang hai bộ phóng rocket Hydra thay vì hai bộ tên lửa Hellfire. Mỗi bộ phóng tên lửa chứa 19 quả tên lửa 2.75 inch, được bảo quản trong các ống phóng. Để bắn, thiết bị phóng sẽ kích hoạt bộ đánh lửa ở đầu ống. Xạ thủ Apache có thể bắn từng quả một hoặc phóng chúng theo nhóm. Cánh bay mở ra để ổn định tên lửa khi rời khỏi bộ phóng.

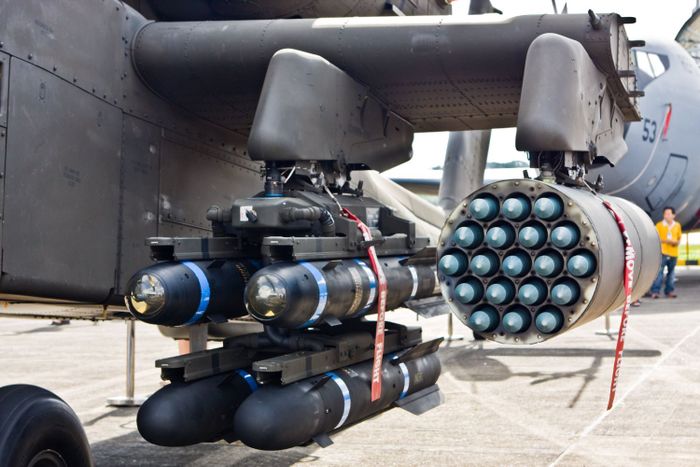

Các tên lửa chống tăng Hellfire AGM-114 (bên trong) và rocket Hydra 70mm (bên ngoài), mỗi bộ phóng rocket Hydra chứa 19 quả rocket. Ảnh: flickr.
Xạ thủ tấn công mục tiêu gần bằng pháo tự động M230 30 mm gắn dưới mũi trực thăng. Xạ thủ nhắm súng bằng hệ thống máy tính trong buồng lái. Máy tính điều khiển hệ thống thủy lực quay tháp pháo qua lại và lên xuống.
Súng tự động của Apache là loại súng dây xích chạy bằng động cơ điện. Động cơ quay dây xích, làm trượt bu-lon qua lại để nạp, bắn, rút và đẩy hộp đạn. Khác với súng thông thường, súng này không sử dụng lực nổ của hộp đạn hoặc đạn bay để di chuyển bu-lon.

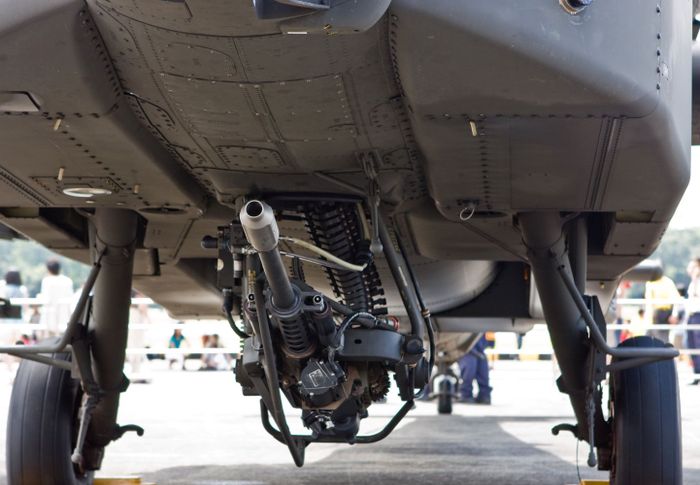

Súng tự động 30mm M-230. Ảnh: flickr.
Hộp đạn di chuyển từ băng đạn trên súng xuống máng để nạp vào buồng. Băng đạn có thể chứa tối đa 1,200 viên đạn và súng có thể bắn từ 600 đến 650 viên mỗi phút. Súng dây xích bắn ra đạn sắc nhọn, được thiết kế để xuyên thủng áo giáp hạng nhẹ.
Hệ thống Điều khiển
Buồng lái của Apache được chia thành hai phần, phần sau và phần trước. Phi công ngồi ở phía sau, còn phi công phụ/xạ thủ ngồi ở phía trước. Cả hai phần đều có bộ điều khiển bay và bắn vũ khí, cho phép một phi công có thể kiểm soát toàn bộ hoạt động khi cần thiết.
Apache có hai phần buồng lái: phần sau cho phi công và phần trước cho xạ thủ. Phần sau được nâng cao hơn phần trước để phi công có thể quan sát rõ ràng hơn, mỗi phần đều như một buồng lái riêng biệt và có hệ thống màn hình riêng. Ảnh: Redstone.
Phi công điều khiển Apache bằng hệ thống điều khiển tổng hợp, tương tự như các máy bay trực thăng khác. Hệ thống này điều khiển mô-tơ quay thông qua hệ thống thủy lực cơ học và hệ thống ổn định kỹ thuật số. Hệ thống ổn định kỹ thuật số điều chỉnh hệ thống thủy lực mạnh mẽ của Apache để giữ cho trực thăng bay mượt mà. Hệ thống ổn định cũng có thể duy trì trực thăng ở vị trí bay lơ lửng tự động trong thời gian ngắn.

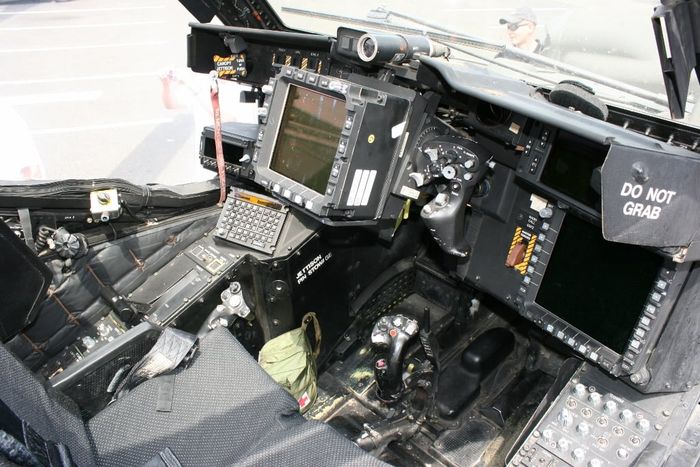

Trong cabin của trực thăng Apache AH-64D. Ảnh: Aces.
Trên Apache Longbow, có ba bảng điều khiển cung cấp thông tin chi tiết về hướng đi và tình trạng bay cho phi công. Những màn hình kỹ thuật số này dễ đọc hơn nhiều so với các mặt số truyền thống, giúp phi công dễ dàng tiếp nhận thông tin.
Hệ thống cảm biến
Một trong những đặc điểm đáng chú ý nhất của Apache là hệ thống cảm biến phức tạp. Apache Longbow sử dụng vòm radar trên mũi để phát hiện các mục tiêu trên mặt đất, các máy bay và các công trình xung quanh bằng sóng vô tuyến milimet. Hệ thống này có khả năng xác định hình dạng của các mục tiêu trong phạm vi của nó và so sánh với cơ sở dữ liệu để nhận biết chúng. Các thông tin về mục tiêu được hiển thị trên màn hình của phi công và xạ thủ.

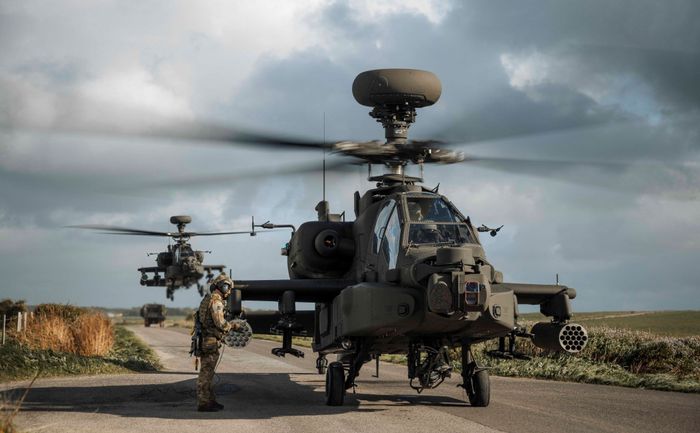

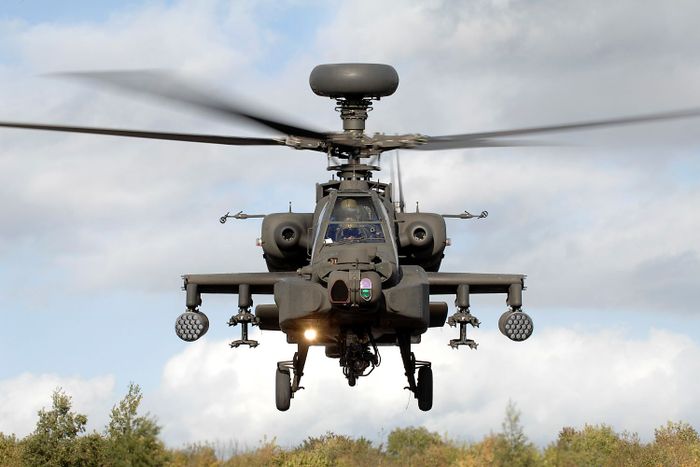

Apache được trang bị một vòm radar đặc biệt gắn trên mũi, ở đây là một chiếc Apache của Quân đội Anh. Ảnh: Flightglobal.
Phi công và xạ thủ đều sử dụng cảm biến hồng ngoại để thao tác ban đêm. Hệ thống hồng ngoại nhìn về phía trước (FLIR) phát hiện ánh sáng hồng ngoại tỏa ra từ các vật thể.

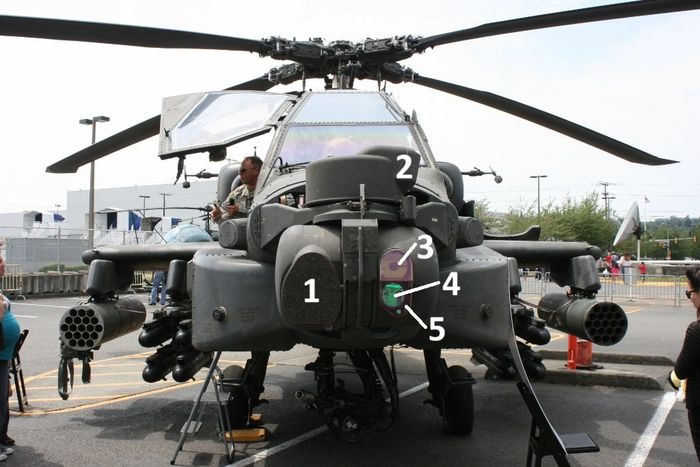

Mảng cảm biến trên trực thăng Apache, bao gồm (1) cảm biến hồng ngoại ban đêm cho xạ thủ, (2) cảm biến hồng ngoại ban đêm cho phi công, (3) cảm biến quang học góc nhìn trực tiếp, (4) cảm biến quang học hình ảnh TV, (5) bộ đo khoảng cách bằng laser và thiết bị xác định mục tiêu. Ảnh: Aces.
Máy tính truyền hình ảnh ban đêm hoặc video đến một thiết bị hiển thị nhỏ trong mũ bảo hiểm của mỗi phi công. Màn hình video chiếu hình ảnh lên ống kính dùng cho một bên mắt (monocular) của phi công. Các cảm biến hồng ngoại trong buồng lái theo dõi cách phi công định vị mũ bảo hiểm và chuyển thông tin này đến hệ thống điều khiển cảm biến. Mỗi phi công có thể điều khiển cảm biến bằng cách di chuyển đầu của mình hoặc bằng phương thức điều khiển bằng tay.

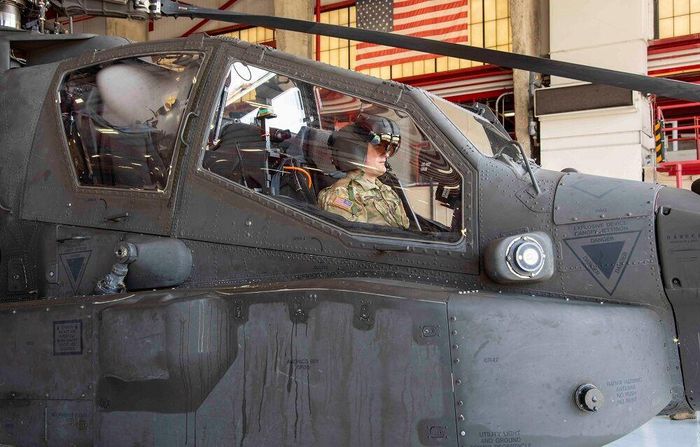

Mũ bảo hiểm của trực thăng Apache với ống kính dùng cho một bên mắt của phi công. Ảnh: Euro-sd.
Một hệ thống nhắm mục tiêu trên mũ bảo hiểm của trực thăng Apache AH-64, được trang bị màn hình tích hợp. Ảnh: Facebook.
Chiến thuật né tránh và lớp giáp phòng ngự của Apache
Chiến thuật phòng thủ cơ bản đầu tiên của Apache là tránh xa tầm bắn của kẻ địch. Như đã giới thiệu ở phần trước, trực thăng này được thiết kế đặc biệt để bay ở độ cao thấp và che giấu bản thân khi cần thiết. Nó cũng được trang bị để né tránh tầm quét radar của đối phương. Khi nhận được tín hiệu radar từ máy quét trên trực thăng, phi công có thể kích hoạt thiết bị gây nhiễu radar để làm lộn xộn tín hiệu của kẻ thù.

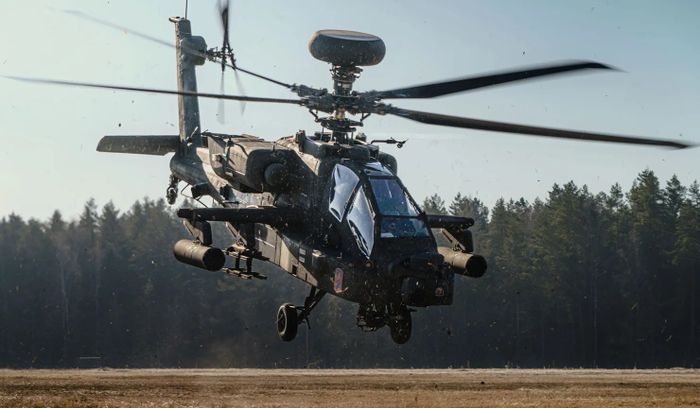

Một chiếc trực thăng AH-64D Apache Longbow của quân đội trong một cuộc tập trận tấn công trên không tại Kazlu Ruda, Litva, vào ngày 1 tháng 3 năm 2022. Ảnh: National Review.
Apache được thiết kế để tránh tên lửa tầm nhiệt bằng cách giảm tín hiệu hồng ngoại. Hệ thống triệt tiêu tia hồng ngoại gọi là Black Hole giúp làm mát khí thải từ động cơ bằng cách trộn nó với không khí xung quanh trực thăng. Apache cũng có thiết bị gây nhiễu hồng ngoại để gây lạc hậu cho tên lửa tầm nhiệt. Trực thăng này được bọc thép dày và lớp giáp Kevlar để tăng cường bảo vệ. Buồng lái được bảo vệ bằng nhiều lớp giáp và kính chống đạn, có thể chịu được đạn cỡ 12.7 mm và hỏa lực 23 mm.

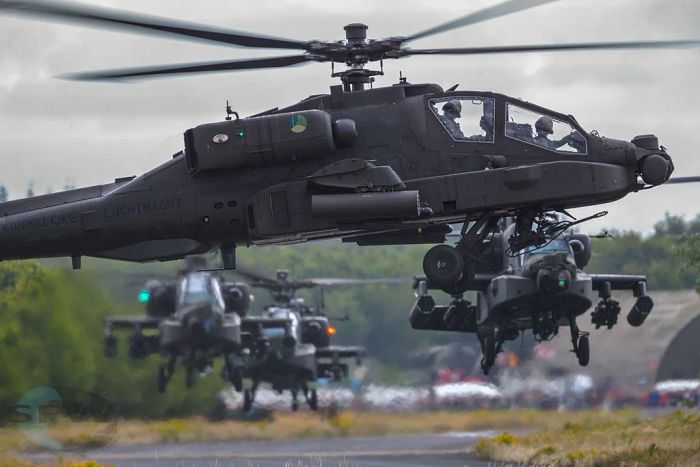

Một đội trực thăng Apache. Ảnh: Reddit.
Khu vực xung quanh buồng lái có thể biến dạng khi va chạm nhưng vòm kính của buồng lái lại rất vững chắc. Ghế phi công và xạ thủ được trang bị lớp giáp Kevlar hạng nặng, giúp hấp thu lực va chạm. Với hệ thống tiên tiến này, phi hành đoàn có cơ hội sống sót sau một vụ va chạm. Apache là một đối thủ đáng gờm trên chiến trường, kết hợp sức mạnh, tốc độ và hỏa lực mạnh mẽ.
